Schemat przełącznika schodowego: Prosta instalacja krok po kroku

Igor Wykowski30 października 20246 min
Schemat przełącznika schodowego: Prosta instalacja krok po kroku

Wyłącznik schodowy to element instalacji elektrycznej, który pozwala sterować oświetleniem z dwóch różnych miejsc. Jest często stosowany na klatkach schodowych, w korytarzach i dużych pomieszczeniach. Główna zaleta to możliwość włączania i wyłączania światła z różnych punktów, co znacznie zwiększa wygodę użytkowania przestrzeni.

Wyłącznik schodowy działa na zasadzie tworzenia obwodu elektrycznego, który można przerwać lub zamknąć za pomocą dwóch przełączników. W podstawowej wersji składa się z dwóch wyłączników: jednego podłączonego do źródła zasilania, drugiego do lampy. Są one połączone przewodami korespondencyjnymi, co umożliwia zmianę stanu obwodu niezależnie od tego, który wyłącznik zostanie użyty.

Najważniejsze informacje:
  • Wyłącznik schodowy umożliwia sterowanie światłem z dwóch miejsc
  • Składa się z dwóch przełączników połączonych przewodami korespondencyjnymi
  • Stosowany głównie na klatkach schodowych, w korytarzach i dużych pomieszczeniach
  • Zwiększa komfort użytkowania przestrzeni
  • Można rozbudować system o wyłącznik krzyżowy dla sterowania z więcej niż dwóch miejsc

Czym jest przełącznik schodowy i jak działa?

Przełącznik schodowy to specjalny rodzaj wyłącznika elektrycznego, umożliwiający sterowanie oświetleniem z dwóch różnych miejsc. Jego konstrukcja pozwala na włączanie i wyłączanie światła z dwóch punktów, co znacznie zwiększa wygodę użytkowania.

Zasada działania przełącznika schodowego opiera się na tworzeniu obwodu elektrycznego, który może być przerywany lub zamykany przez dwa niezależne wyłączniki. Każdy z nich ma trzy zaciski: jeden wspólny i dwa przełączalne. Zmiana pozycji któregokolwiek z wyłączników powoduje zmianę stanu oświetlenia, niezależnie od położenia drugiego wyłącznika.

Typowe zastosowania schematu przełącznika schodowego to klatki schodowe, długie korytarze, duże pomieszczenia czy przedpokoje.

Niezbędne materiały i narzędzia do instalacji

  • Dwa przełączniki schodowe
  • Przewody elektryczne
  • Puszki instalacyjne
  • Śrubokręt
  • Szczypce do ściągania izolacji
  • Miernik napięcia
  • Taśma izolacyjna

Przełączniki schodowe to kluczowe elementy umożliwiające sterowanie oświetleniem. Przewody elektryczne służą do połączenia elementów układu. Puszki instalacyjne chronią połączenia elektryczne. Śrubokręt i szczypce są niezbędne do montażu. Miernik napięcia pozwala na bezpieczne sprawdzenie instalacji. Taśma izolacyjna zabezpiecza połączenia.

Czytaj więcej: Jak zainstalować 2 włączniki do jednej lampy: praktyczny poradnik

Szczegółowy schemat połączeń elektrycznych

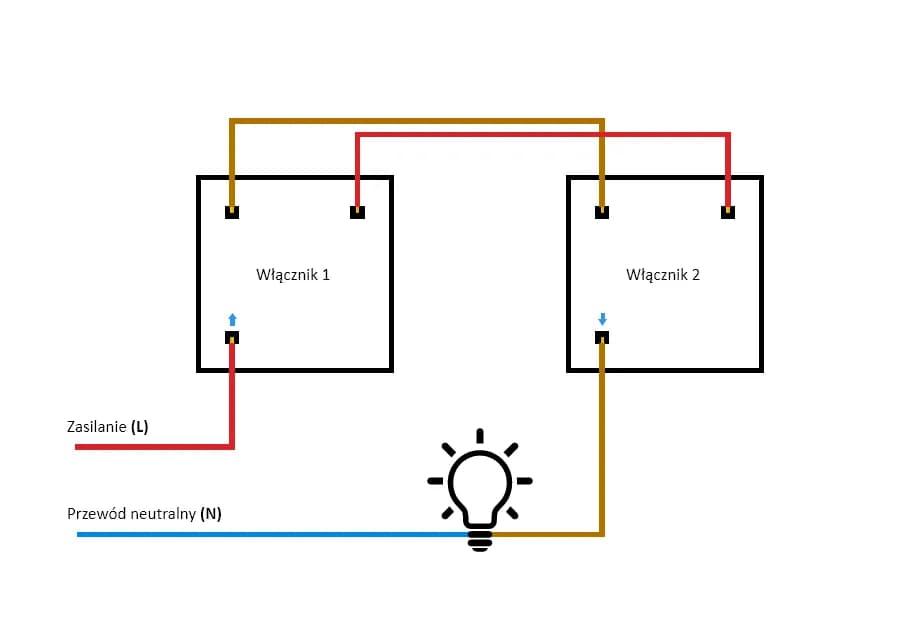

Schemat przełącznika schodowego obejmuje dwa wyłączniki połączone przewodami korespondencyjnymi. Jeden wyłącznik jest podłączony do źródła zasilania, drugi do źródła światła. Między nimi biegną dwa przewody korespondencyjne, umożliwiające zmianę stanu obwodu.

Oznaczenie Funkcja
L Przewód fazowy
N Przewód neutralny
PE Przewód ochronny
P1, P2 Przewody korespondencyjne

Instrukcja montażu przełącznika schodowego krok po kroku

Przygotowanie instalacji

  1. Wyłącz zasilanie w głównej skrzynce elektrycznej.
  2. Zdejmij stare włączniki, jeśli są zainstalowane.
  3. Sprawdź stan przewodów i puszek instalacyjnych.

Podłączanie przewodów

  1. Podłącz przewód fazowy (L) do zacisku wspólnego pierwszego przełącznika.
  2. Połącz dwa pozostałe zaciski pierwszego przełącznika z zaciskami drugiego za pomocą przewodów korespondencyjnych (P1 i P2).
  3. Podłącz przewód prowadzący do lampy do zacisku wspólnego drugiego przełącznika.
  4. Zabezpiecz wszystkie połączenia taśmą izolacyjną.
  5. Umieść przełączniki w puszkach instalacyjnych.

Testowanie instalacji

  1. Włącz zasilanie w głównej skrzynce elektrycznej.
  2. Sprawdź działanie przełączników, zmieniając ich położenie i obserwując reakcję oświetlenia.

Funkcje poszczególnych elementów układu

Przełączniki schodowe umożliwiają zmianę stanu obwodu elektrycznego. Każdy z nich ma trzy zaciski: jeden wspólny i dwa przełączalne, co pozwala na sterowanie oświetleniem z dwóch miejsc.

Przewody korespondencyjne łączą oba przełączniki. Umożliwiają one przesyłanie sygnału między wyłącznikami, co jest kluczowe dla prawidłowego działania układu.

Puszki instalacyjne chronią połączenia elektryczne. Zapewniają one bezpieczeństwo i estetykę instalacji, ukrywając przewody i złącza.

Wskazówki bezpieczeństwa podczas instalacji:
  • Zawsze wyłączaj zasilanie przed rozpoczęciem prac elektrycznych.
  • Używaj narzędzi z izolowanymi uchwytami.
  • Sprawdź poprawność połączeń przed włączeniem zasilania.
  • W razie wątpliwości skonsultuj się z profesjonalnym elektrykiem.

Jak uniknąć typowych błędów przy instalacji?

  • Nieprawidłowe podłączenie przewodów - zawsze sprawdzaj schemat przełącznika schodowego przed montażem.
  • Zbyt luźne połączenia - dokręcaj śruby zacisków z odpowiednią siłą.
  • Pomylenie przewodów korespondencyjnych - oznacz je przed instalacją.
  • Niedokładne izolowanie połączeń - zawsze używaj taśmy izolacyjnej.
  • Ignorowanie przepisów bezpieczeństwa - przestrzegaj zasad BHP podczas instalacji wyłącznika schodowego.

Instalacja w nowym vs istniejącym budynku - kluczowe różnice

W nowym budynku instalacja wyłącznika schodowego jest prostsza. Mamy pełną swobodę w projektowaniu tras przewodów i umiejscowieniu puszek instalacyjnych. Możemy łatwo dostosować układ do potrzeb użytkowników, planując optymalną lokalizację przełączników.

W istniejącym budynku podłączenie łącznika schodowego może być bardziej skomplikowane. Często konieczne jest dostosowanie się do istniejącej instalacji elektrycznej. Może to wymagać kucia ścian, prowadzenia przewodów w listwach lub wykorzystania istniejących tras kablowych. Ważne jest, aby minimalizować ingerencję w strukturę budynku.

Rozbudowa systemu - dodawanie wyłącznika krzyżowego

Wyłącznik krzyżowy to element rozszerzający możliwości sterowania oświetleniem. Pozwala on na kontrolę światła z więcej niż dwóch miejsc, co jest przydatne w bardzo dużych pomieszczeniach lub na długich korytarzach.

Proces rozbudowy układu sterowania oświetleniem o wyłącznik krzyżowy wymaga modyfikacji istniejącego schematu instalacji schodowej. Wyłącznik krzyżowy umieszcza się między dwoma wyłącznikami schodowymi, podłączając go do przewodów korespondencyjnych. Dodanie każdego kolejnego punktu sterowania wymaga zastosowania dodatkowego wyłącznika krzyżowego.

Cecha Układ bez wyłącznika krzyżowego Układ z wyłącznikiem krzyżowym
Liczba punktów sterowania 2 3 lub więcej
Elastyczność Ograniczona Wysoka
Złożoność instalacji Niska Średnia
Typowe zastosowanie Małe i średnie przestrzenie Duże przestrzenie, złożone układy

Kompleksowy przewodnik po instalacji i obsłudze przełącznika schodowego

Przełącznik schodowy to niezwykle praktyczne rozwiązanie, które znacząco podnosi komfort użytkowania przestrzeni mieszkalnej. Dzięki możliwości sterowania oświetleniem z dwóch różnych miejsc, staje się nieocenionym elementem w domach, biurach czy obiektach użyteczności publicznej.

Proces instalacji wyłącznika schodowego może wydawać się skomplikowany, ale przy odpowiednim przygotowaniu i przestrzeganiu zasad bezpieczeństwa, jest to zadanie możliwe do wykonania samodzielnie. Kluczowe jest zrozumienie schematu przełącznika schodowego, prawidłowe podłączenie przewodów oraz dokładne testowanie układu przed ostatecznym uruchomieniem.

Warto pamiętać, że system można rozbudować o wyłącznik krzyżowy, co pozwala na sterowanie oświetleniem z jeszcze większej liczby punktów. Ta elastyczność sprawia, że układ sterowania oświetleniem może być dostosowany do praktycznie każdej przestrzeni i potrzeb użytkowników.

Źródło:

[1]

https://muratordom.pl/instalacje/instalacja-elektryczna/wylacznik-schodowy-jak-podlaczyc-schemat-i-zasad-dzialania-wylacznikow-schodowych-aa-7dg3-z1ky-xjUK.html

[2]

https://smartbudynek.pl/pl/blog/laczniki-wlaczniki-wylaczniki-schodowe-jak-dzialaja-jak-je-podlaczyc-1629282680.html

[3]

https://www.oferteo.pl/artykuly/wylacznik-schodowy-jak-dziala-i-jak-go-podlaczyc

[4]

https://www.castorama.pl/jak-dziala-wylacznik-schodowy-ins-1113423.html

Najczęstsze pytania

Samodzielna instalacja przełącznika schodowego jest możliwa, ale wymaga podstawowej wiedzy z zakresu elektryki. Jeśli nie masz doświadczenia, lepiej skonsultować się z elektrykiem. Pamiętaj o bezpieczeństwie - zawsze odłączaj zasilanie przed rozpoczęciem prac. W przypadku wątpliwości, wezwij specjalistę.

Do sterowania jedną lampą z dwóch różnych miejsc potrzebujesz dwóch przełączników schodowych. Jeśli chcesz sterować lampą z trzech lub więcej miejsc, będziesz potrzebować dodatkowo przełączników krzyżowych. Liczba przełączników zależy od liczby punktów sterowania - dwa schodowe na początku i końcu oraz krzyżowe pomiędzy nimi.

Przełącznik schodowy różni się od zwykłego możliwością sterowania oświetleniem z dwóch miejsc. Ma on trzy zaciski, w przeciwieństwie do dwóch w zwykłym przełączniku. Pozwala to na utworzenie obwodu, w którym zmiana położenia któregokolwiek z dwóch przełączników zmienia stan oświetlenia. Zwykły przełącznik umożliwia sterowanie tylko z jednego miejsca.

Przełącznik schodowy sam w sobie nie zużywa więcej energii niż zwykły przełącznik. Jego zadaniem jest jedynie przerwanie lub zamknięcie obwodu elektrycznego. Zużycie energii zależy od podłączonego oświetlenia, nie od typu przełącznika. Warto jednak pamiętać, że instalacja z przełącznikami schodowymi może zachęcać do częstszego włączania światła, co pośrednio może wpłynąć na zużycie energii.

Aby dodać trzeci punkt sterowania do instalacji z dwoma przełącznikami schodowymi, należy zainstalować przełącznik krzyżowy między nimi. Wymaga to modyfikacji okablowania - przewody łączące dotychczasowe przełączniki schodowe należy podłączyć do przełącznika krzyżowego. Następnie, od przełącznika krzyżowego poprowadź nowe przewody do miejsca trzeciego punktu sterowania.
