Jak podłączyć wyłącznik schodowy podwójny: prosty schemat montażu

Igor Wykowski3 listopada 20248 min
Jak podłączyć wyłącznik schodowy podwójny: prosty schemat montażu

Wyłącznik schodowy podwójny to zaawansowane urządzenie elektryczne. Pozwala ono na sterowanie dwoma obwodami oświetleniowymi z dwóch różnych miejsc. Najczęściej stosuje się go do kontroli żyrandoli z dwiema strefami światła. To praktyczne rozwiązanie nie tylko na klatkach schodowych, ale także w długich korytarzach czy dużych pokojach z kilkoma wejściami.

Schemat podłączenia wyłącznika schodowego podwójnego obejmuje kilka kluczowych elementów. Przewód fazowy łączy się z zaciskami COM obu łączników. Dwa obwody oświetleniowe podłącza się do zacisków L1 i L2. Przewód neutralny i ochronny idą do opraw oświetleniowych.

Najważniejsze informacje:
  • Steruje dwoma niezależnymi obwodami oświetleniowymi
  • Umożliwia kontrolę oświetlenia z dwóch miejsc
  • Często używany do żyrandoli z dwiema strefami światła
  • Przydatny w różnych przestrzeniach, nie tylko na schodach
  • Wymaga precyzyjnego podłączenia przewodów do odpowiednich zacisków

Czym jest wyłącznik schodowy podwójny?

Wyłącznik schodowy podwójny to zaawansowane urządzenie elektryczne, umożliwiające sterowanie dwoma niezależnymi obwodami oświetleniowymi z dwóch różnych miejsc. Jego główną cechą jest możliwość kontroli nad dwiema strefami światła, co czyni go idealnym rozwiązaniem dla żyrandoli z podziałem na dwie sekcje. Funkcjonalność ta znacząco zwiększa komfort użytkowania przestrzeni, pozwalając na elastyczne zarządzanie oświetleniem.

Zastosowania wyłącznika schodowego podwójnego

Wyłącznik schodowy podwójny schemat podłączenia znajduje zastosowanie w wielu miejscach. Oto najczęstsze z nich:

  • Klatki schodowe w domach wielopoziomowych
  • Długie korytarze w budynkach mieszkalnych i biurowych
  • Duże salony z kilkoma wejściami
  • Pomieszczenia z wielostrefowym oświetleniem
  • Przestrzenie publiczne wymagające elastycznego sterowania światłem

To praktyczne rozwiązanie zwiększa wygodę użytkowania przestrzeni, eliminując konieczność przemierzania całego pomieszczenia, by włączyć lub wyłączyć światło. Dodatkowo, umożliwia precyzyjne dostosowanie oświetlenia do aktualnych potrzeb.

Czytaj więcej: Dioda, katoda i anoda: Jak działają w układach elektronicznych

Niezbędne materiały i narzędzia

Materiały Narzędzia
Wyłącznik schodowy podwójny Śrubokręt płaski
Przewody elektryczne Śrubokręt krzyżakowy
Puszka instalacyjna Szczypce do ściągania izolacji
Złączki elektryczne Miernik napięcia
Taśma izolacyjna Wiertarka (opcjonalnie)
Kołki rozporowe (w razie potrzeby) Nóż do kabli

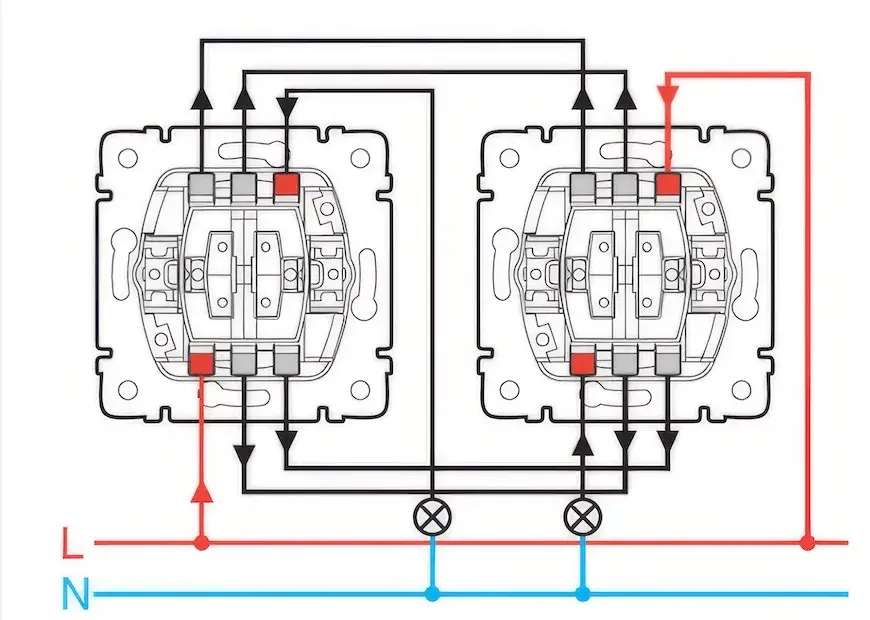

Schemat podłączenia wyłącznika schodowego podwójnego

Schemat instalacji wyłącznika podwójnego wymaga precyzyjnego podłączenia kilku kluczowych elementów. Przewód fazowy (L) łączy się z zaciskami COM obu łączników. Dwa obwody oświetleniowe (L1 i L2) podłącza się do odpowiednich zacisków L1 i L2 na obu łącznikach. Przewód neutralny (N) oraz ochronny (PE) prowadzi się bezpośrednio do opraw oświetleniowych.

Każdy przewód pełni istotną rolę w systemie. Przewód fazowy dostarcza napięcie, obwody L1 i L2 kontrolują poszczególne strefy oświetlenia, a przewody neutralny i ochronny zapewniają bezpieczeństwo i prawidłowe działanie całej instalacji.

Oznaczenia na schemacie

  • L - przewód fazowy (pod napięciem)
  • N - przewód neutralny
  • PE - przewód ochronny
  • L1, L2 - obwody oświetleniowe
  • COM - zacisk wspólny

Krok po kroku: montaż wyłącznika schodowego podwójnego

  1. Wyłącz główne zasilanie w rozdzielnicy. Upewnij się, że w obwodzie nie ma napięcia, używając miernika.
  2. Zdejmij stary włącznik, jeśli taki istnieje. Oznacz przewody, aby ułatwić sobie późniejsze podłączenie.
  3. Przygotuj przewody, ściągając izolację na odpowiedniej długości. Użyj szczypiec do ściągania izolacji, uważając, aby nie uszkodzić żył.
  4. Podłącz przewód fazowy do zacisku COM w obu łącznikach. Upewnij się, że połączenie jest solidne.
  5. Połącz przewody L1 i L2 z odpowiednimi zaciskami na obu łącznikach. Sprawdź, czy przewody są dobrze zamocowane.
  6. Przewody neutralny i ochronny poprowadź bezpośrednio do opraw oświetleniowych. Nie podłączaj ich do włącznika.
  7. Umieść łączniki w puszce instalacyjnej. Dokręć śruby mocujące, uważając, aby nie uszkodzić przewodów.
  8. Załóż ramkę i klawisze. Upewnij się, że wszystko jest stabilnie zamontowane.
Uwaga: Przed przystąpieniem do montażu zawsze upewnij się, że główne zasilanie jest wyłączone! Bezpieczeństwo jest najważniejsze podczas prac elektrycznych.

Zasada działania wyłącznika schodowego podwójnego

Wyłącznik schodowy podwójny schemat podłączenia opiera się na zasadzie przełączania obwodów. Każde naciśnięcie klawisza zmienia stan odpowiedniego obwodu z otwartego na zamknięty lub odwrotnie. Dzięki temu możliwe jest sterowanie oświetleniem z dwóch różnych miejsc, niezależnie od pozycji drugiego włącznika.

W porównaniu z wyłącznikiem krzyżowym schemat podłączenia jest bardziej złożony. Główna różnica polega na tym, że wyłącznik schodowy podwójny kontroluje dwa niezależne obwody, podczas gdy pojedynczy wyłącznik schodowy obsługuje tylko jeden. To daje większą elastyczność w zarządzaniu oświetleniem.

Środki bezpieczeństwa podczas instalacji

  • Zawsze wyłączaj główne zasilanie przed rozpoczęciem prac
  • Używaj izolowanych narzędzi do prac elektrycznych
  • Sprawdzaj brak napięcia miernikiem przed dotknięciem przewodów
  • Nie pracuj na mokrych powierzchniach lub w wilgotnym otoczeniu
  • Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane
  • W razie wątpliwości, skonsultuj się z profesjonalnym elektrykiem

Przestrzeganie tych zasad jest kluczowe dla bezpieczeństwa. Prąd elektryczny może być śmiertelnie niebezpieczny, dlatego każda instalacja musi być wykonana z najwyższą starannością i zgodnie z obowiązującymi normami.

Najczęstsze problemy i ich rozwiązania

Instalacja wyłącznika schodowego może czasem nastręczać trudności. Oto kilka typowych problemów:

  1. Oświetlenie nie działa: Sprawdź połączenia, upewnij się, że przewody są prawidłowo podłączone do odpowiednich zacisków.
  2. Światło nie gaśnie: Może to wskazywać na błędne podłączenie przewodu fazowego. Zweryfikuj schemat i połączenia.
  3. Przełącznik działa tylko z jednej strony: Upewnij się, że oba łączniki są prawidłowo podłączone i że przewody krzyżowe są właściwie połączone.
  4. Iskrzenie przy przełączaniu: Natychmiast wyłącz zasilanie i sprawdź wszystkie połączenia. Może być konieczna wymiana uszkodzonego włącznika.

Kiedy wezwać elektryka?

Jeśli nie masz doświadczenia w pracach elektrycznych lub problem wykracza poza twoje umiejętności, lepiej skorzystać z usług profesjonalisty. Szczególnie w przypadku podłączenia wyłącznika świecznikowego lub gdy instalacja wymaga modyfikacji w rozdzielnicy.

Samodzielny montaż bez odpowiedniej wiedzy może prowadzić do zwarć, pożarów lub porażenia prądem. Bezpieczeństwo twoje i twoich bliskich jest najważniejsze.

Konserwacja i użytkowanie wyłącznika schodowego podwójnego

Aby zapewnić długotrwałe i bezpieczne działanie wyłącznika schodowego podwójnego, warto przestrzegać kilku zasad:

  • Regularnie sprawdzaj stan przełączników. Jeśli zauważysz ślady przegrzania lub uszkodzenia, wymień je natychmiast.
  • Utrzymuj włączniki w czystości. Kurz i brud mogą wpływać na ich działanie. Do czyszczenia używaj suchej szmatki.
  • Unikaj przeciążania obwodów. Przestrzegaj maksymalnej mocy lamp, jaką może obsłużyć instalacja.
  • W przypadku jakichkolwiek nieprawidłowości w działaniu, skonsultuj się z elektrykiem. Szybka reakcja może zapobiec poważniejszym problemom.

Prawidłowa konserwacja i użytkowanie nie tylko przedłużą żywotność instalacji, ale także zapewnią bezpieczeństwo domownikom. Pamiętaj, że wyłącznik bistabilny schemat połączeń może różnić się od schodowego, więc zawsze stosuj się do konkretnych wytycznych dla twojego typu instalacji.

Klucz do efektywnego oświetlenia: Profesjonalny montaż wyłącznika schodowego podwójnego

Wyłącznik schodowy podwójny to zaawansowane rozwiązanie, które znacząco podnosi komfort użytkowania przestrzeni mieszkalnych i biurowych. Umożliwiając kontrolę dwóch niezależnych obwodów oświetleniowych z różnych lokalizacji, staje się niezastąpiony w domach wielopoziomowych, długich korytarzach czy dużych salonach.

Prawidłowa instalacja wyłącznika schodowego wymaga dokładności i przestrzegania zasad bezpieczeństwa. Kluczowe jest precyzyjne podłączenie przewodów zgodnie ze schematem, używanie odpowiednich narzędzi i materiałów oraz zachowanie ostrożności na każdym etapie montażu. Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się z profesjonalnym elektrykiem.

Regularna konserwacja i właściwe użytkowanie zapewnią długotrwałe i bezpieczne działanie instalacji. Dzięki temu wyłącznik schodowy podwójny schemat podłączenia nie tylko ułatwi codzienne życie, ale także przyczyni się do zwiększenia efektywności energetycznej twojego domu.

Źródło:

[1]

https://www.oferteo.pl/artykuly/wylacznik-schodowy-jak-dziala-i-jak-go-podlaczyc

[2]

https://gniazdka.elmar.pl/blog/wlacznik-schodowy-schemat-podlaczenia-rodzaje-i-zastosowanie-n27

[3]

https://lumigo.pl/schemat-podlaczenia-wylacznika-schodowego-podwojnego/

[4]

https://www.youtube.com/watch?v=XsE4drf_F_g

[5]

https://livolo.com.pl/blog/porady/wlacznik-podwojny-schodowy-schemat-zastosowanie-informacje

Najczęstsze pytania

Tak, możesz samodzielnie zainstalować wyłącznik schodowy podwójny, jeśli masz podstawową wiedzę z zakresu elektryki. Jednak zawsze pamiętaj o zachowaniu środków bezpieczeństwa. Wyłącz główne zasilanie przed rozpoczęciem pracy, a jeśli masz wątpliwości, skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze.

Główna różnica polega na liczbie obwodów, którymi można sterować. Wyłącznik schodowy pojedynczy kontroluje jeden obwód oświetleniowy, podczas gdy podwójny umożliwia niezależne sterowanie dwoma obwodami. Wyłącznik podwójny jest idealny do sterowania żyrandolami z dwoma grupami żarówek lub do kontrolowania oświetlenia w dwóch różnych miejscach.

Tak, wyłącznik schodowy podwójny wymaga specjalnego okablowania. Potrzebujesz co najmniej pięciu przewodów: fazowego, dwóch przewodów powrotnych dla każdego obwodu oraz przewodu neutralnego i uziemiającego. Ważne jest, aby dokładnie przestrzegać schematu podłączenia, aby zapewnić prawidłowe działanie wyłącznika i bezpieczeństwo instalacji.

Jeśli jeden z obwodów nie działa, sprawdź najpierw połączenia w obu wyłącznikach. Upewnij się, że wszystkie przewody są prawidłowo podłączone i dokręcone. Sprawdź też, czy żarówki są sprawne. Jeśli problem persist, może to oznaczać uszkodzenie wyłącznika lub przerwę w obwodzie. W takim przypadku zalecana jest konsultacja z elektrykiem.

Tak, można zastąpić zwykły wyłącznik wyłącznikiem schodowym podwójnym, ale wymaga to modyfikacji okablowania. Musisz doprowadzić dodatkowe przewody do nowego wyłącznika i jego odpowiednika w drugim miejscu. Pamiętaj, że taka zmiana może wymagać dostosowania puszki instalacyjnej. Zawsze upewnij się, że masz odpowiednie umiejętności, zanim przystąpisz do takiej modyfikacji.
