Podwójne gniazdko z uziemieniem wygląda prosto, ale drobny błąd w PE, N albo w zaciśnięciu przewodu potrafi zamienić montaż w realne zagrożenie. Właśnie dlatego liczy się nie tylko sam schemat, lecz także kolejność pracy, stan instalacji i sposób sprawdzenia efektu po montażu. Ten poradnik prowadzi przez bezpieczny montaż, typowe pułapki i granice samodzielnej pracy.
Podwójne gniazdko z uziemieniem działa bezpiecznie tylko przy ciągłym PE i poprawnie dociśniętych zaciskach
- Przewód ochronny PE musi zachować ciągłość do obu punktów ochronnych, bo bez niego podwójne gniazdo traci podstawową funkcję bezpieczeństwa.
- Obwód 16 A przy 230 V daje około 3,68 kW, więc dwa mocne odbiorniki mogą szybko zbliżyć instalację do granicy pracy.
- PN-HD 60364-4-41 w obowiązującej wersji doprecyzowuje czasy odłączenia dla obwodów gniazdowych do 63 A.
- Stara instalacja z dwiema żyłami zwykle wymaga oceny specjalisty, bo improwizowany mostek nie zastępuje pełnego uziemienia.
Jak bezpiecznie podłączyć gniazdko podwójne z uziemieniem?
Najpierw odłącz zasilanie, potwierdź brak napięcia i dopiero potem podłącz L, N oraz PE do zacisków oznaczonych na mechanizmie. Przy podwójnym gnieździe ważna jest nie tylko kolejność, ale też to, czy osprzęt ma wspólne zaciski, fabryczne mostki albo osobne tory dla obu modułów. Samo podłączenie jest krótkie, lecz przygotowanie i kontrola zajmują więcej czasu niż większość osób zakłada.
Co przygotować przed pracą
Do montażu potrzebny jest przede wszystkim tester napięcia, wkrętak z izolowaną rękojeścią, obcinacz, ściągacz izolacji i dobrej jakości osprzęt. Przydaje się też latarka, bo po wyłączeniu zasilania praca w puszce bywa niewygodna, a przewody łatwo pomylić, jeśli wnętrze jest ciasne. Materiały powinny być zgodne z istniejącym obwodem i mieć oznaczenia producenta, bo słabe zaciski grzeją się szybciej niż sam przewód.
W praktyce warto rozłożyć elementy na stole jeszcze przed zdjęciem starego osprzętu. Gniazdo, ramka, mechanizm, śruby montażowe i ewentualne mostki powinny być pod ręką, żeby nie szukać ich w trakcie pracy z otwartą puszką. Porządek skraca czas i ogranicza ryzyko dotknięcia przypadkowo odsłoniętego przewodu.
| Przewód | Najczęstszy kolor | Zacisk | Rola |
|---|---|---|---|
| PE | żółto-zielony | PE lub symbol uziemienia | odprowadza prąd uszkodzeniowy i chroni przed porażeniem |
| N | niebieski | N | zamyka obwód roboczy |
| L | brązowy, czarny lub szary | L | doprowadza fazę do odbiornika |
Uwaga: kolor pomaga, ale nie zastępuje oznaczeń na mechanizmie. W starszych instalacjach sama barwa przewodu nie wystarcza do bezpiecznej identyfikacji.

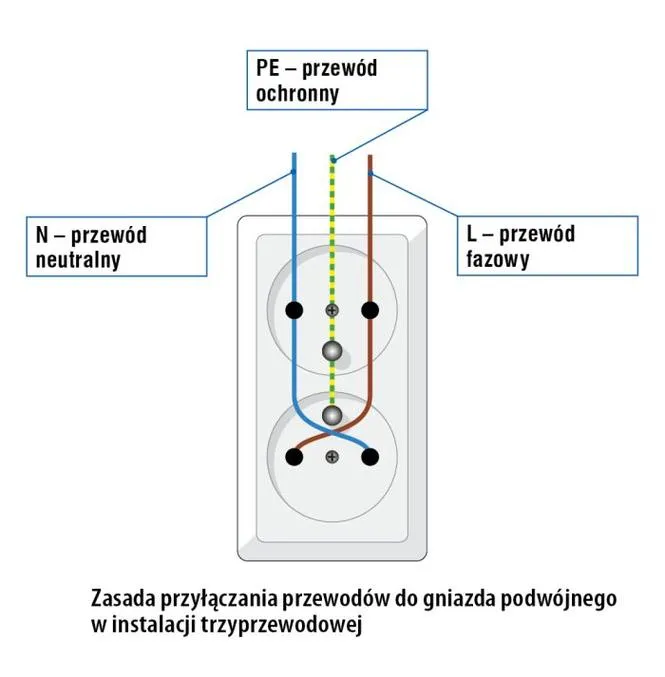

Jak spiąć zaciski w podwójnym mechanizmie

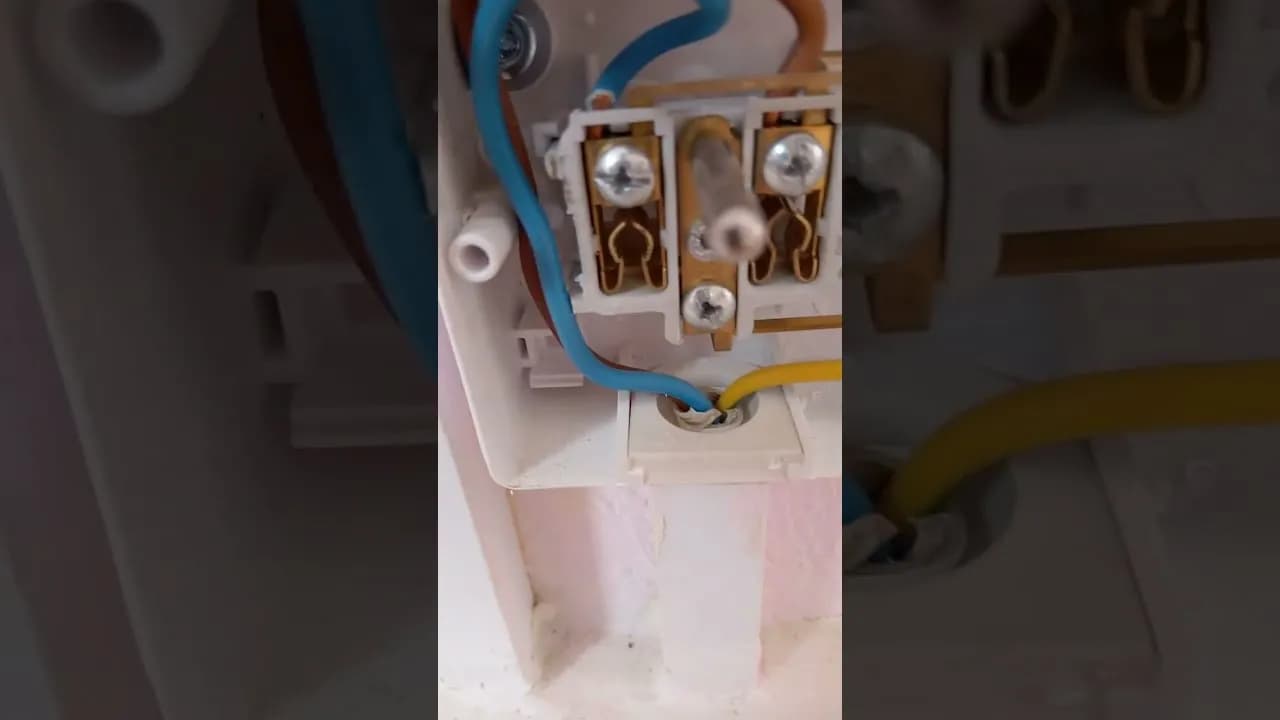

Po zdjęciu starego osprzętu trzeba odseparować przewody i ocenić ich stan. Jeżeli izolacja jest spękana, przewód skrócony albo końcówka zbyt utleniona, lepiej odciąć uszkodzony fragment niż wciskać go do nowego zacisku. W podwójnym gnieździe przewód ochronny prowadzi się tak, aby oba tory ochronne miały pewny, ciągły kontakt z PE.
W wielu modelach mechanizm ma zaciski umożliwiające wprowadzenie przewodu do obu modułów albo wewnętrzne połączenie fabryczne. Jeśli producent przewidział mostek, trzeba użyć wyłącznie tego rozwiązania, które wynika z konstrukcji osprzętu. Improwizowane mostkowanie poza miejscem przewidzianym przez producenta wprowadza dodatkowy punkt grzania i osłabia niezawodność połączenia.
Najbezpieczniejsza kolejność wygląda tak: przewód ochronny, przewód neutralny, przewód fazowy, a potem kontrola dokręcenia. Śruby powinny trzymać mocno, ale bez nadmiernego siłowania się z gwintem, bo zbyt słabe dociśnięcie i zbyt mocne przekręcenie śruby kończą się tak samo źle. Gniazdo ma siedzieć sztywno w puszce, bez luzu i bez skręcenia ramki.
Zapamiętaj: podwójne gniazdo nie tworzy dwóch obwodów. Jeśli zasilanie jest przeciążone, dwa miejsca wpięcia tylko przyspieszają kłopot.

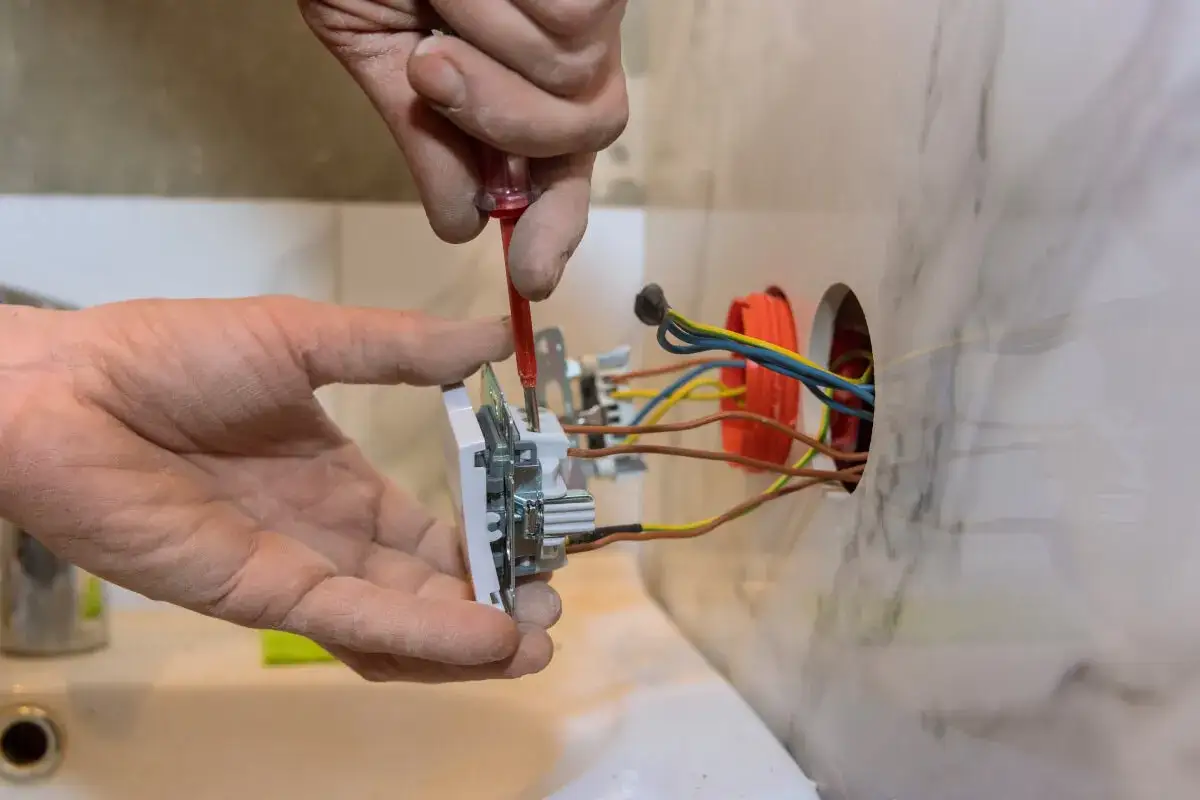

Jak zamocować i sprawdzić efekt

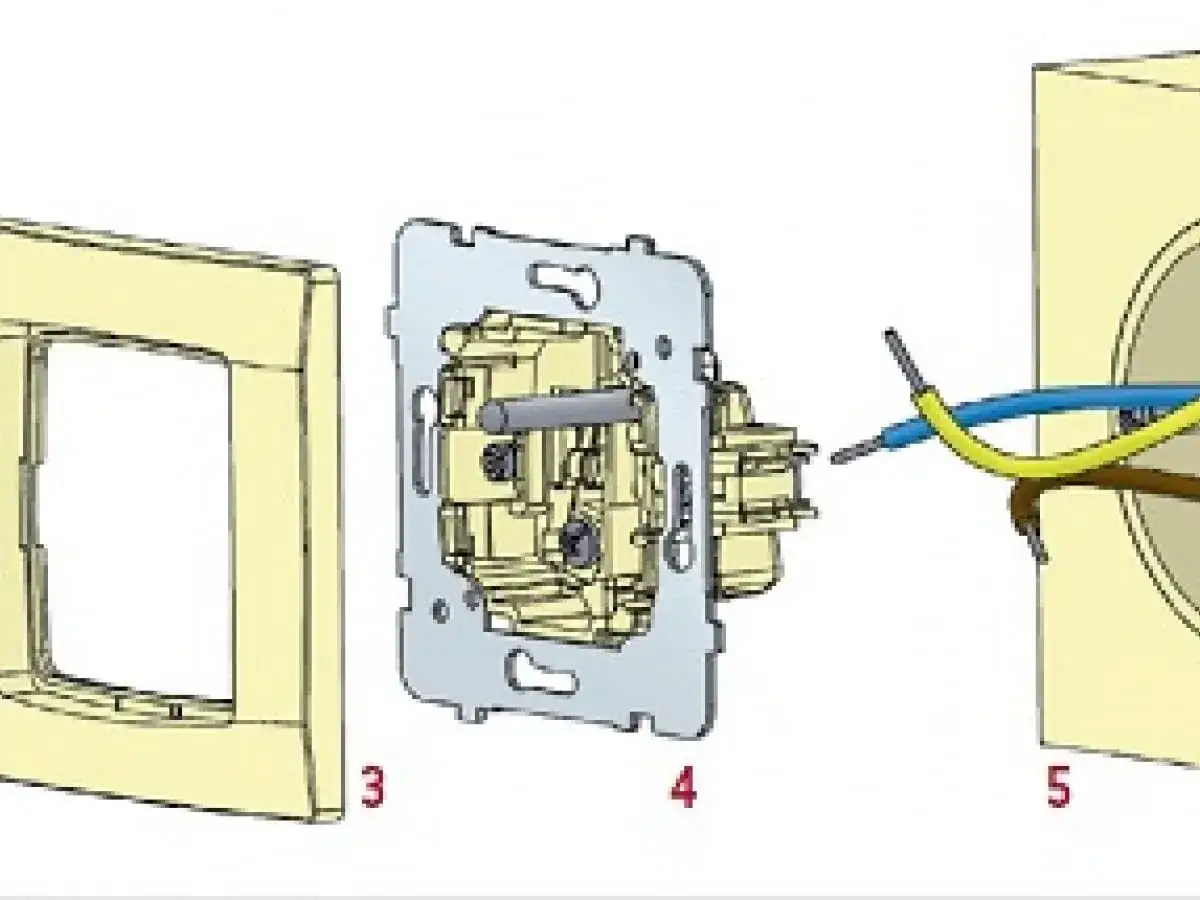

Po podłączeniu przewodów trzeba delikatnie ułożyć je w puszce, tak aby nie zostały zgniecione przez mechanizm. Następnie mechanizm wkręca się równomiernie, bez przechylania, a potem zakłada ramkę i osłonę. Dobre osadzenie widać od razu, bo osprzęt nie odstaje i nie buja się po dotknięciu.
Na końcu włącza się zasilanie i sprawdza każdy tor osobno. Jeśli jedno gniazdo działa, a drugie nie, najczęściej problem leży w mostku, zacisku albo źle przygotowanej końcówce przewodu, a nie w samym mechanizmie. Jeżeli pojawia się iskrzenie, grzanie albo wyraźny zapach izolacji, instalację trzeba natychmiast odłączyć.
Przeczytaj również: Jak podłączyć gniazdko podwójne z uziemieniem bez błędów i ryzyka
Kiedy lepiej przerwać pracę i wezwać elektryka?
Jeżeli w puszce są tylko dwie żyły, izolacja jest stara albo gniazdo ma trafić do wilgotnego miejsca, samodzielny montaż traci sens. W takich przypadkach problemem nie jest samo wkręcenie mechanizmu, lecz stan całego obwodu i brak warunków do bezpiecznej modernizacji. Najpierw trzeba ocenić instalację, dopiero potem myśleć o osprzęcie.

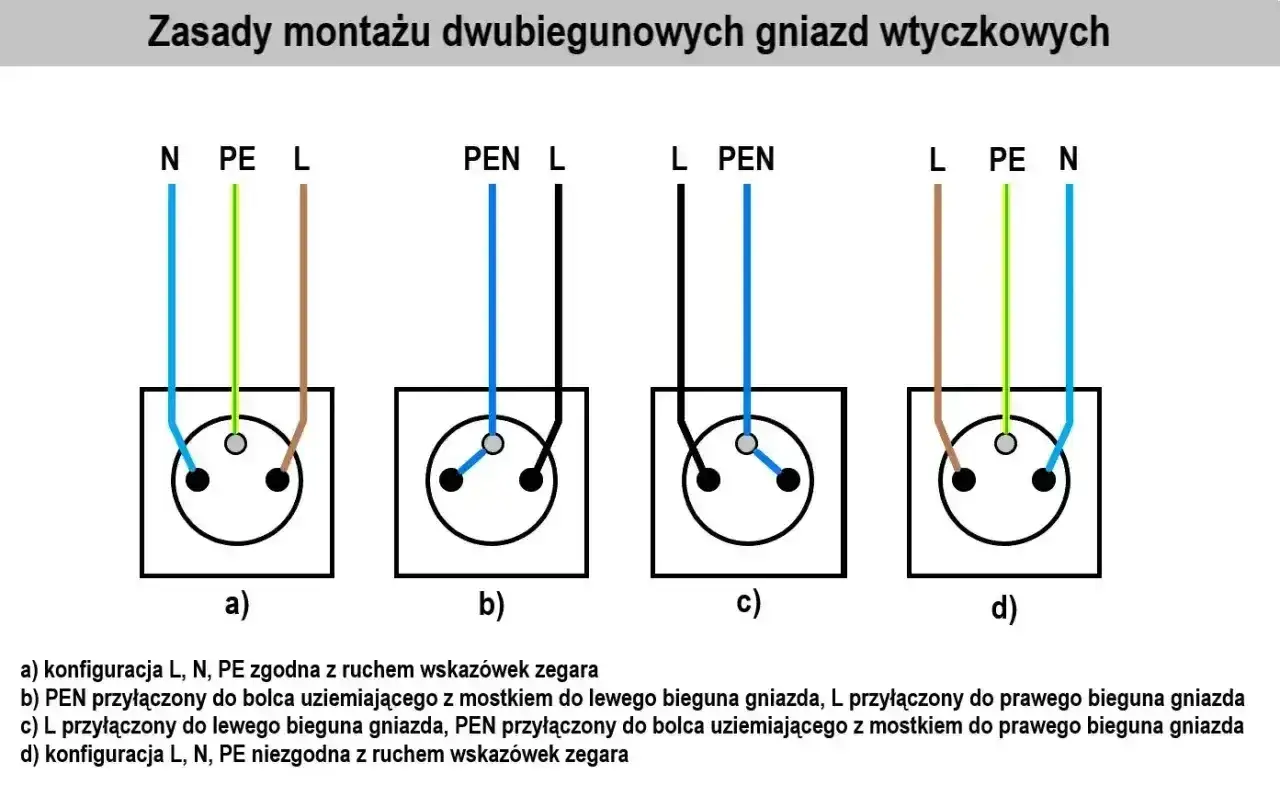

Stara instalacja z PEN
W układach dwuprzewodowych z przewodem PEN nie wolno udawać pełnego uziemienia przez przypadkowy mostek w puszce. Rozdział przewodów ochronnych i neutralnych powinien być wykonany zgodnie z projektem i stanem całej instalacji, a nie doraźnie przy jednym gnieździe. Jeśli nie ma pewności, że obwód ma poprawnie wydzielony PE, najlepszym wyjściem jest przerwa w pracy i diagnostyka przez osobę z uprawnieniami.
Uwaga: błędny mostek między N i PE potrafi ukryć problem, ale nie usuwa zagrożenia. W razie uszkodzenia obciążenie ochrony może pojawić się na metalowych częściach osprzętu.
Wilgoć, kuchnia i łazienka
W miejscach narażonych na wilgoć zwykłe gniazdo nie zawsze jest właściwym wyborem. Liczy się nie tylko sam montaż, lecz także strefa, odległość od źródła wody i rodzaj osprzętu przewidziany do takiego środowiska. Podwójne gniazdo z uziemieniem w kuchni czy łazience powinno wynikać z warunków montażu, a nie z wygody przeniesienia osprzętu z innego pokoju.
Do takich miejsc pasują rozwiązania odporne na zachlapanie i poprawnie osadzone w puszce. Jeżeli pojawia się kondensacja, luźna ściana, pęknięta puszka albo ślady po wcześniejszych zwarciach, montaż warto odroczyć. Sama ramka nie poprawi jakości instalacji, a wilgoć szybko obnaża każde niedociśnięcie zacisku.
Przeciążenie obwodu
Podwójne gniazdo nie zwiększa mocy dostępnej z obwodu. Jeśli do jednego punktu trafiają urządzenia o dużym poborze, problem pojawia się niezależnie od tego, czy gniazdo jest pojedyncze, czy podwójne. Dla obwodu 16 A przy 230 V granica teoretyczna wynosi około 3,68 kW, więc czajnik 2,2 kW i grzejnik 1,5 kW razem dochodzą niemal do limitu.
To właśnie w takich sytuacjach wychodzą na jaw słabe punkty instalacji: luźny styk, nadpalony przewód, wytopiony zacisk albo osprzęt słabej jakości. Jeżeli po wymianie gniazda obwód nadal wyłącza się pod obciążeniem, problem leży głębiej niż w samym osprzęcie. Wtedy potrzebna jest diagnostyka zabezpieczenia, przewodów i obciążenia całej linii.
| Sytuacja | Ryzyko | Co to zwykle oznacza | Reakcja |
|---|---|---|---|
| W puszce są tylko dwie żyły | brak pewnego PE | stara instalacja lub układ wymagający modernizacji | diagnostyka przez elektryka |
| Izolacja jest nadpalona | grzanie i zwarcie | przegrzany styk albo przeciążenie | wymiana uszkodzonych odcinków |
| Gniazdo ma trafić do wilgotnego miejsca | porażenie i korozja styków | niewłaściwy dobór osprzętu | dobór osprzętu do warunków |
| Obwód wyłącza się przy czajniku i grzejniku | przeciążenie | zbyt duże obciążenie jednej linii | rozdzielenie odbiorników na inne obwody |
To zestawienie pokazuje, że sam montaż mechanizmu jest tylko końcowym etapem większego procesu. Jeśli instalacja nie daje bezpiecznej podstawy, wymiana gniazda nie rozwiąże problemu, tylko go maskuje. Stąd już prosta droga do sprawdzenia przepisów i norm, które opisują granice takiej pracy.
Przeczytaj również: Jak sprawdzić uziemienie w gniazdku miernikiem i uniknąć niebezpieczeństw
Co mówią obecne przepisy i normy o gniazdku z uziemieniem?
Obowiązujące przepisy idą w jednym kierunku: PE ma być ciągły, a zasilanie ma odłączać się szybko po uszkodzeniu. W praktyce oznacza to, że montaż gniazda nie jest zwykłą czynnością stolarską, tylko pracą na instalacji elektrycznej z jasno opisanymi wymaganiami bezpieczeństwa. Według rozporządzenia o warunkach technicznych oraz powiązanych wymagań ochronnych liczy się poprawne prowadzenie przewodów, ochrona przeciwporażeniowa i właściwe połączenia wyrównawcze.
Co wynika z rozporządzenia
W aktualnym rozporządzeniu budowlanym pojawiają się rozwiązania takie jak urządzenia różnicowoprądowe, wyłączniki nadprądowe i połączenia wyrównawcze. To ważne, bo podwójne gniazdo z uziemieniem działa poprawnie tylko wtedy, gdy jest elementem kompletnego układu ochrony, a nie pojedynczym „ładnym” osprzętem w starej puszce. Dobrze wykonany punkt poboru ma być częścią instalacji, która nie wymaga zgadywania, który przewód do czego służy.
Rozporządzenie wskazuje też, że prowadzenie instalacji i rozmieszczenie urządzeń elektrycznych ma zapewniać bezkolizyjność z innymi instalacjami oraz umożliwiać wymianę przewodów bez naruszania konstrukcji budynku. W praktyce przekłada się to na sensowną trasę przewodów, dostępność puszki i brak prowizorek. Jeśli osprzęt wymaga wyrywania przewodów ze ściany, to znaczy, że instalacja została zrobiona źle już na poziomie prowadzenia przewodów.
Co wnosi norma przeciwporażeniowa
Norma PN-HD 60364-4-41 doprecyzowuje ochronę przed porażeniem elektrycznym i wymaga krótszych czasów odłączenia dla obwodów gniazdowych do 63 A. To właśnie ona porządkuje logikę, według której sam przewód ochronny nie wystarcza, jeśli zabezpieczenie nie reaguje wystarczająco szybko. Dla użytkownika oznacza to jedno: gniazdo ma być nie tylko zamontowane, ale też zgodne z dynamiką całej ochrony.
Ta sama norma pokazuje, że dodatkowa ochrona nie jest ozdobą, lecz częścią systemu. Gdy obwód jest źle dobrany, RCD nie zadziała tak, jak powinno, a zwarcie potrafi ujawnić się dopiero wtedy, gdy ktoś dotknie obudowy urządzenia albo metalowego elementu osprzętu. Z tego powodu zwykła wymiana maskownicy nie rozwiąże problemu, jeżeli poprzedni montaż był wykonany bez testów.
Co pokazuje praktyka z pożarów
W ostatnim podsumowaniu świętokrzyskiej PSP wady urządzeń i instalacji elektrycznych były jedną z najczęstszych przyczyn pożarów budynków mieszkalnych, a takich zdarzeń odnotowano 106. To nie jest argument za strachem, tylko za starannością: luźny styk, przegrzany zacisk i przeciążony obwód rzadko wyglądają groźnie na pierwszy rzut oka. Dopiero po czasie zostawiają przypalone ślady i uszkodzoną izolację.
W praktyce oznacza to, że dobre podłączenie gniazda zaczyna się dużo wcześniej niż od włożenia śrubokręta. Najpierw ocenia się stan przewodów, potem zgodność osprzętu z obwodem, a dopiero na końcu sam montaż. Gdy ten porządek jest zachowany, instalacja ma szansę działać bezawaryjnie, a nie tylko wyglądać na gotową.
W praktyce: przepisy i normy nie są teorią z katalogu. Wymuszają taki montaż, który po latach nadal trzyma parametry, a nie tylko przechodzi szybki test po włączeniu bez obciążenia.
Jak sprawdzić, czy po montażu wszystko działa i jest bezpieczne?
Po montażu trzeba sprawdzić ciągłość PE, prawidłowość L i N oraz reakcję zabezpieczeń, jeśli są w obwodzie. Samo świecenie lampki albo ładowarka podłączona do gniazda nie dowodzą jeszcze, że połączenie jest bezpieczne pod obciążeniem. Prawdziwa weryfikacja zaczyna się od kontroli wizualnej, a kończy na prostych pomiarach.
Kontrola wizualna
Najpierw warto obejrzeć, czy żaden przewód nie wysunął się spod zacisku i czy izolacja nie została przycięta przez ramkę. Mechanizm nie może odstawać, puszka nie może trzeszczeć przy nacisku, a śruby nie powinny być dociągnięte tylko „na oko”. Jeśli coś wygląda krzywo, lepiej odkręcić osprzęt i poprawić układ przewodów, niż liczyć na to, że problem sam zniknie.
Warto też sprawdzić, czy przewody nie są napięte na siłę. Zbyt mocno naciągnięty kabel po czasie wysuwa się z zacisku, a wtedy zaczyna grzać się punkt połączenia. To właśnie takie miejsca często odpowiadają za lokalne przypalenia i wyłączanie zabezpieczeń pod większym obciążeniem.
Pomiary i próba
Najsensowniejszy jest tester dwubiegunowy, bo pokazuje więcej niż prosty próbnik neonowy. Po potwierdzeniu obecności napięcia i poprawnego układu można wykonać próbę działania obu gniazd osobno, a następnie podłączyć odbiornik o umiarkowanym poborze mocy. Jeżeli obwód ma wyłącznik różnicowoprądowy, test jego zadziałania też powinien wejść do rutyny po montażu.
Dobry test nie polega na pełnym obciążeniu od razu. Najpierw wystarcza niewielki odbiornik, potem drugi, a dopiero później sprzęt o większej mocy. Jeśli podczas takiej próby pojawia się nadmierne ciepło, iskrzenie albo niestabilna praca, trzeba wrócić do zacisków i sprawdzić połączenia.
Objawy błędu po uruchomieniu
Niepokojące sygnały są zwykle proste do zauważenia. Należą do nich zapach spalenizny, trzask przy wkładaniu wtyczki, ciepła ramka po kilku minutach pracy, migotanie zasilanych urządzeń albo wyłączanie bezpiecznika przy niewielkim obciążeniu. Każdy z tych objawów oznacza, że montaż nie zakończył się poprawnie.
W takich sytuacjach najgorszą decyzją jest „jeszcze trochę poobserwować”. Gniazdo ma działać stabilnie od pierwszego włączenia, nie po kilku próbach i nie po dociśnięciu palcem ramki. Jeżeli coś budzi wątpliwości, obwód trzeba wyłączyć i wrócić do diagnostyki, zamiast testować granice szczęścia.
Zapamiętaj: dobry montaż kończy się nie wtedy, gdy gniazdo wygląda równo, tylko wtedy, gdy połączenie wytrzymuje sprawdzenie, obciążenie i codzienne używanie.
Podwójne gniazdko z uziemieniem montuje się bezpiecznie tylko wtedy, gdy instalacja ma sprawne PE, połączenia są dociśnięte, a po zakończeniu wykonano testy i pomiary.
