Pytanie o uziemienie w gniazdku wraca zwykle wtedy, gdy sprzęt ma metalową obudowę, instalacja jest stara albo pojawiają się niepokojące objawy przy dotyku. Sam multimetr może dać użyteczną odpowiedź, ale tylko wtedy, gdy wiadomo, czy chodzi o ciągłość przewodu ochronnego, czy o pełną skuteczność ochrony przeciwporażeniowej. To rozróżnienie jest ważniejsze niż sam próg w omach. W praktyce jeden szybki pomiar bywa początkiem diagnozy, a nie jej końcem.
Multimetr pokazuje ciągłość, a nie pełną skuteczność ochrony
- Art. 62 Prawa budowlanego wymaga co najmniej raz na 5 lat badania instalacji elektrycznej i piorunochronnej, w tym sprawdzenia uziemień, połączeń, zabezpieczeń i ochrony od porażeń.
- Przewodnik UDT dla pomiarów elektrycznych wskazuje dla próby ciągłości przewodów ochronnych napięcie 4-24 V i prąd co najmniej 200 mA.
- PIP podaje, że w części kontroli występują braki zabezpieczenia przewodów elektrycznych oraz brak pomiarów skuteczności ochrony przeciwporażeniowej.
- KRUS informuje o przypadkach porażenia prądem zakończonych zgonem po naprawach wykonanych bez odłączenia zasilania.
Czy zwykły miernik wystarczy do sprawdzenia uziemienia w gniazdku?
Do wstępnej oceny tak, do pełnego potwierdzenia bezpieczeństwa nie. Zwykły multimetr w trybie omomierza albo testu ciągłości może pokazać, czy styk ochronny ma połączenie z przewodem PE, ale nie mówi jeszcze, czy w razie awarii zadziała samoczynne wyłączenie zasilania. To właśnie ten drugi element decyduje o tym, czy instalacja ochroni przed porażeniem.
W praktyce gniazdo może wyglądać poprawnie, a mimo to mieć przerwany przewód ochronny, luźny zacisk, odłączony bolec albo zbyt duży opór na połączeniu. Taki wynik bywa mylący, jeśli pomiar opiera się wyłącznie na jednym odczycie. Dlatego warto traktować multimetr jako narzędzie do sprawdzenia ciągłości, a nie jako ostateczny test całej ochrony. Pełniejszą ocenę daje pomiar impedancji pętli zwarcia i sprawdzenie działania zabezpieczeń.
| Narzędzie | Co pokazuje | Poziom pewności | Największe ograniczenie |
|---|---|---|---|
| Multimetr | Ciągłość przewodu ochronnego i orientacyjny opór połączenia | Średni, jeśli obwód jest odłączony i wynik jest skompensowany | Nie potwierdza działania zabezpieczenia przy uszkodzeniu |
| Tester gniazda | Podstawowe błędy podłączenia, czasem obecność PE | Niski do średniego | Nie zastępuje pomiaru ciągłości ani pętli zwarcia |
| Miernik pętli zwarcia | Skuteczność samoczynnego wyłączenia zasilania | Wysoki | Wymaga wiedzy i właściwego trybu pomiarowego |
| Tester RCD | Czy wyłącznik różnicowoprądowy zadziała przy zadanym prądzie | Wysoki dla RCD | Nie sprawdza sam w sobie jakości przewodu PE |
Co pokazuje pomiar ciągłości
Pomiar ciągłości mówi, czy między stykiem ochronnym gniazda a punktem odniesienia przewodu ochronnego istnieje realne połączenie. W normach pomiarowych, w tym w podejściu opisanym przez Urzędu Dozoru Technicznego, taka próba ma własne warunki: małe napięcie pomiarowe, odpowiedni prąd i kompensację przewodów. Dzięki temu wynik nie zależy wyłącznie od tego, jak mocno dociśnięta jest końcówka miernika do metalu.
To ważne, bo sama obecność bolca albo metalowych styków po bokach nie daje jeszcze pewności. Styk ochronny może być fizycznie obecny, ale odłączony w puszce, skorodowany, słabo dokręcony albo połączony przez przypadkową ścieżkę o zbyt dużym oporze. Wtedy gniazdo wygląda normalnie, lecz nie spełnia swojej funkcji ochronnej.
Czego nie pokazuje
Multimetr nie sprawdza automatycznego wyłączenia przy zwarciu do obudowy ani nie oblicza, czy zabezpieczenie nadprądowe zareaguje wystarczająco szybko. Nie potwierdza też, że cała instalacja ma prawidłową topologię przewodów i odpowiedni układ sieci. Właśnie dlatego pomiar ciągłości warto traktować jako etap diagnostyczny, a nie końcowy werdykt.
Uwaga: Tryb omomierza działa wyłącznie przy odłączonym zasilaniu. Pomiar rezystancji na żywym gnieździe może uszkodzić miernik i stworzyć zagrożenie dla osoby wykonującej test.
Przeczytaj również: Gniazdo z uziemieniem czy bez - jakie są różnice i zagrożenia?
Jak bezpiecznie wykonać pomiar ciągłości przewodu ochronnego?
Najpierw trzeba odłączyć obwód od napięcia, potem skompensować przewody miernika i dopiero wtedy sprawdzić ciągłość. To najbezpieczniejsza kolejność dla domowego testu orientacyjnego. W praktyce chodzi o to, aby mierzyć sam tor ochronny, a nie przypadkowe napięcie obecne w gnieździe. Jeżeli nie ma pewności, że obwód jest martwy, lepiej zatrzymać się na etapie wstępnym.
Przygotowanie
Na początku wyłącz odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy i sprawdź brak napięcia na gnieździe. Potem ustaw multimetr na pomiar ciągłości albo najniższy zakres omomierza. Jeśli miernik ma funkcję kompensacji przewodów, zewrzyj końcówki pomiarowe i zapamiętaj ich własny opór, bo kilka dziesiątych oma może pochodzić z samych przewodów, a nie z instalacji.

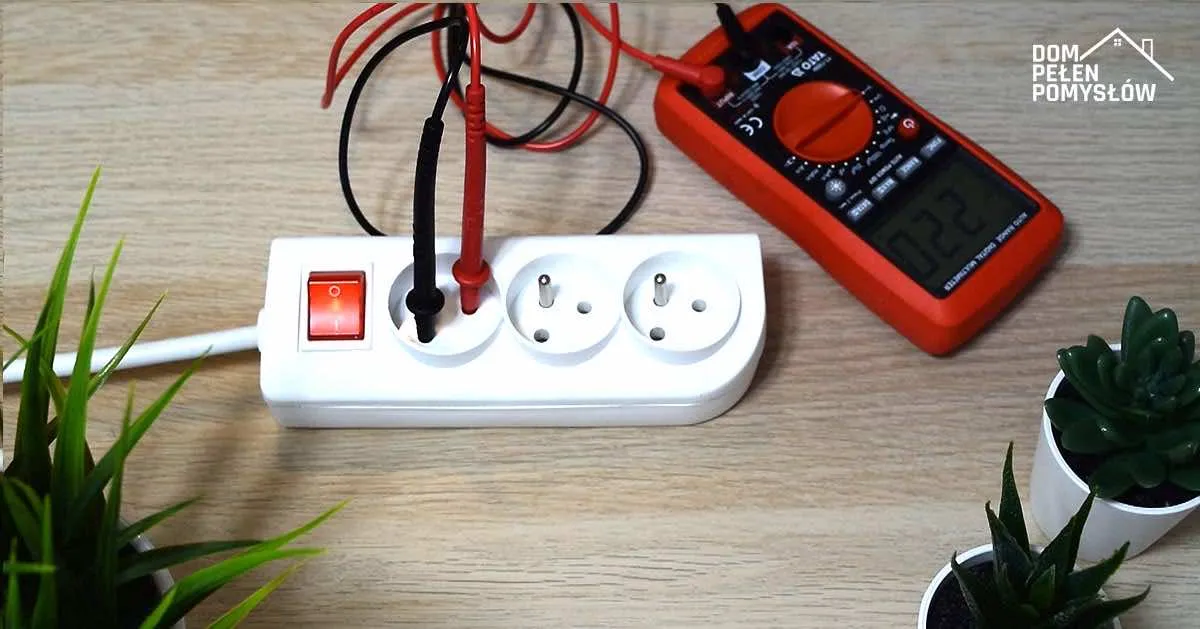

W poprawnie zorganizowanym teście końcówki miernika trafiają na styk ochronny gniazda i na pewny punkt odniesienia przewodu PE, na przykład w puszce, rozdzielnicy albo innym miejscu instalacji, do którego masz rzeczywisty dostęp. W podejściu zgodnym z zasadami pomiarowymi ważne są też warunki samego pomiaru: w dokumentacji UDT dla badań elektrycznych pojawiają się wartości 4-24 V i prąd co najmniej 200 mA dla próby ciągłości przewodów ochronnych.
Sam pomiar
Po przyłożeniu sond wynik powinien ustabilizować się szybko. Jeśli multimetr pokazuje bardzo mały opór, a po poruszeniu przewodem wynik pozostaje stały, tor ochronny ma ciągłość. Jeśli pojawiają się skoki, przerwy albo odczyt znika po lekkim poruszeniu wtyczką lub przewodem, problem zwykle leży w zacisku, śrubie, styku albo w samym przewodzie PE.
Jeśli miernik ma sygnał dźwiękowy, może on pomóc tylko jako szybki test wstępny. Pikanie nie zastępuje oceny oporu po kompensacji, bo przy długim przewodzie albo słabym połączeniu alarm może pojawić się mimo wyraźnie gorszego wyniku niż oczekiwany. Właśnie dlatego lepszy jest odczyt liczbowy niż sam sygnał akustyczny.
Jak odczytać wynik
W prostym, domowym sprawdzeniu wynik bliski zeru po odjęciu oporu przewodów może sugerować dobrą ciągłość. To właśnie tutaj pojawia się często skrót myślowy typu „poniżej 1 Ω”, ale taki próg ma znaczenie tylko orientacyjne i zależy od długości toru, jakości styków i typu instalacji. Sam niski opór nie mówi jeszcze, czy zabezpieczenie zadziała w wymaganym czasie.
| Przykładowy odczyt | Znaczenie orientacyjne | Wniosek praktyczny |
|---|---|---|
| 0,2-0,5 Ω po kompensacji | Ciągłość PE wygląda dobrze w krótkim torze | Wstępnie poprawny wynik, ale nadal bez pełnej weryfikacji ochrony |
| 1-2 Ω i wynik niestabilny | Możliwy słaby styk, długi tor albo zabrudzone połączenie | Wymaga kontroli zacisków i dalszego pomiaru |
| OL, przerwa, brak sygnału | Brak ciągłości albo bardzo duży opór | Gniazdo nie daje bezpiecznego potwierdzenia uziemienia |
W praktyce: Jeżeli wynik po kompensacji jest bardzo niski, a obwód został odłączony i sprawdzony, przewód ochronny najpewniej jest ciągły. Jeśli odczyt skacze albo pojawia się przerwa, problem rzadko znika sam.
Kiedy wynik miernika jest mylący albo niewystarczający?
Najczęściej wtedy, gdy instalacja jest stara, układ przewodów jest nietypowy albo gniazdo ma tylko pozornie poprawny styk ochronny. W starszych mieszkaniach nadal trafiają się obwody dwuprzewodowe z przewodem PEN, gdzie dawny sposób ochrony opierał się na innych założeniach niż współczesna instalacja z osobnym PE. W takim układzie zwykły test ciągłości może niczego nie potwierdzić, jeśli nie wiadomo, skąd naprawdę prowadzi tor ochronny.
Trudne są też sytuacje, w których przewód ochronny istnieje, ale zabezpieczenie przy uszkodzeniu nie ma odpowiednio małej impedancji pętli zwarcia. W takim przypadku gniazdo może pokazać wynik „dobry”, a mimo to nie zapewnić szybkiego wyłączenia zasilania przy zwarciu do obudowy. Właśnie dlatego sam PE to za mało, gdy instalacja ma chronić w realnej awarii.
| Przypadek | Co widzi multimetr | Co to może oznaczać | Co dalej |
|---|---|---|---|
| Stare gniazdo z bolcem | Niski opór między bolcem a punktem PE | Ciągłość może być zachowana, ale bez oceny pętli zwarcia | Potrzebny jest pomiar skuteczności ochrony |

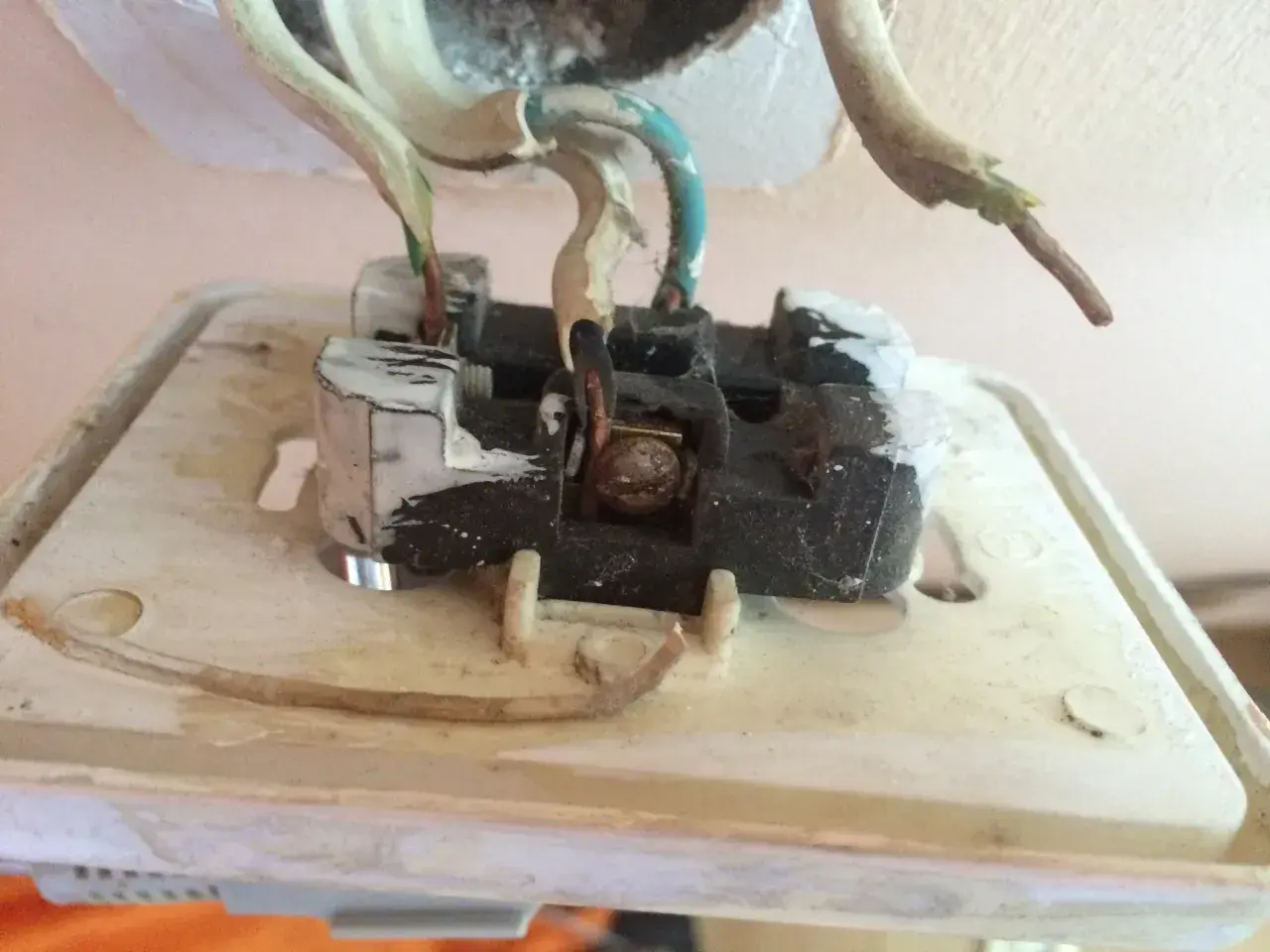

| Luźny zacisk w puszce | Wynik skacze albo zmienia się po dotknięciu przewodu | Połączenie jest mechanicznie niepewne | Nie używaj gniazda do czasu naprawy |
| Gniazdo wygląda poprawnie, ale PE jest urwany dalej | Czasem chwilowy sygnał, czasem brak ciągłości | Błąd nie musi leżeć w samym gnieździe | Sprawdź cały obwód od gniazda do rozdzielnicy |
| RCD zadziałało przy teście | Wyłącznik różnicowoprądowy odciął obwód | RCD działa, ale nie dowodzi ciągłości PE | Potrzebne są oba testy razem |
Warto też odróżnić dwa powszechne błędy. Pierwszy to ufanie samemu próbnikowi neonowemu albo prostemu testerowi gniazda jako dowodowi uziemienia. Drugi to mierzenie między fazą a bolcem i uznawanie obecności napięcia za potwierdzenie ochrony. Taki pomiar mówi tylko, że w gnieździe jest potencjał, nie mówi natomiast, czy przewód ochronny ma realną ciągłość i czy zabezpieczenie zadziała dość szybko.
Zapamiętaj: Gniazdo może mieć bolec, może mieć przewód PE, a mimo to nadal nie zapewniać bezpiecznej ochrony. Prawdziwy test zaczyna się tam, gdzie kończy się prosty odczyt z miernika.
Przeczytaj również: Jak uziemić gniazdko bez uziemienia i uniknąć niebezpieczeństwa
Co mówi prawo i kiedy trzeba wezwać elektryka?
Prawo wymaga okresowych badań instalacji, a nie jedynie domowych prób na oko. W aktualnym tekście Prawa budowlanego kontrola co najmniej raz na 5 lat obejmuje także badanie instalacji elektrycznej i piorunochronnej, w tym sprawdzenie połączeń, osprzętu, zabezpieczeń, ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów. Ta sama regulacja wskazuje też, że takie kontrole wykonują osoby z odpowiednimi kwalifikacjami.
W praktyce ważny jest jeszcze jeden szczegół: wyjątek dla domów jednorodzinnych dotyczy tylko części rocznych kontroli, a nie całej pięcioletniej oceny instalacji elektrycznej. To oznacza, że w domu prywatnym nadal ma sens regularna, fachowa weryfikacja PE, RCD i pętli zwarcia, zwłaszcza po remoncie, wymianie gniazd albo modernizacji rozdzielnicy. Jeżeli dom ma starą instalację, wynik z multimetru jest tylko fragmentem większej układanki.
Znaczenie takich kontroli dobrze pokazują liczby. Według Państwowej Inspekcji Pracy w części kontroli wciąż pojawia się brak zabezpieczenia przewodów elektrycznych przed uszkodzeniem mechanicznym oraz brak pomiarów skuteczności ochrony przeciwporażeniowej. Z kolei KRUS opisuje przypadki porażeń prądem zakończonych zgonem po naprawach wykonywanych bez wcześniejszego odłączenia zasilania. To nie jest argument za paniką, tylko za tym, żeby nie sprowadzać testu gniazda do jednego uproszczonego odczytu.
Jeśli wynik jest zły albo niejednoznaczny, najlepszy ruch jest prosty: nie używaj tego gniazda do sprzętu o metalowej obudowie, nie mostkuj przewodów „na szybko” i nie zakładaj, że sam RCD załatwia sprawę. W domu z nową instalacją zwykle wystarczy lokalna naprawa zacisku, wymiana gniazda lub kontrola połączenia w puszce. W starszym obwodzie często potrzebna jest już pełna diagnostyka całej linii, bo problem leży głębiej niż sam front gniazda.
Jeśli test ciągłości nie daje jednoznacznego wyniku albo nie da się potwierdzić pewnego PE, gniazdka nie traktuje się jako bezpiecznego do codziennego użycia.
