Sprawdzanie bezpiecznika SMD to kluczowa umiejętność dla każdego, kto interesuje się elektroniką. Te miniaturowe komponenty chronią urządzenia przed przepięciami. Jak je testować? To prostsze niż myślisz.
Do sprawdzenia bezpiecznika SMD potrzebujesz multimetru. Ustaw go na tryb ciągłości. Przyłóż sondy do obu końców bezpiecznika. Jeśli jest sprawny, usłyszysz sygnał dźwiękowy. Ta metoda działa w laptopach i innych małych urządzeniach elektronicznych.
Kluczowe informacje:- Bezpieczniki SMD chronią urządzenia przed przepięciami
- Do sprawdzenia potrzebny jest multimetr ustawiony na tryb ciągłości
- Sprawny bezpiecznik wykazuje ciągłość obwodu
- Metoda sprawdza się w różnych urządzeniach elektronicznych
- Brak sygnału dźwiękowego oznacza uszkodzony bezpiecznik
- Regularne sprawdzanie bezpieczników może zapobiec awariom sprzętu
Bezpiecznik SMD: Kluczowy element w elektronice

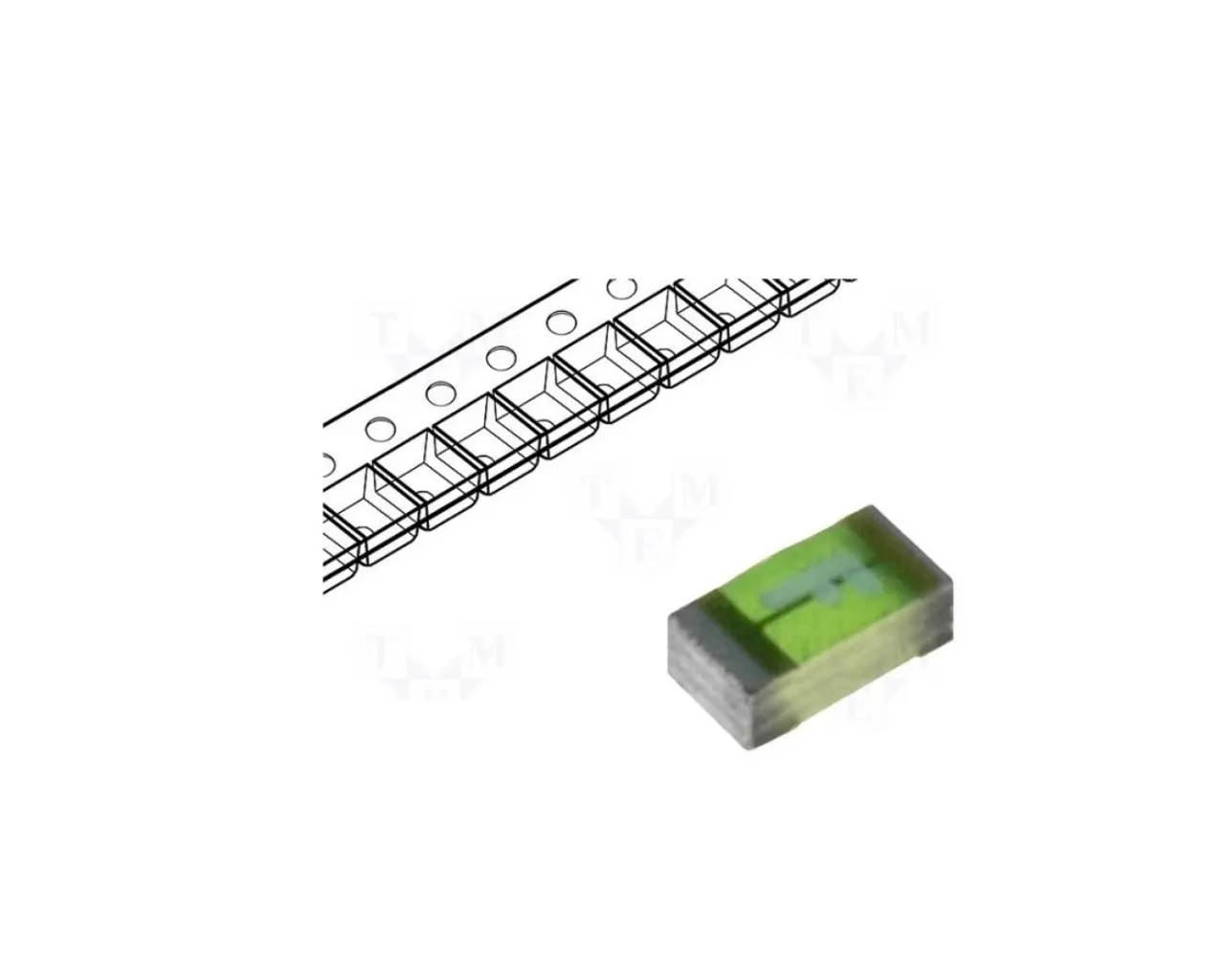

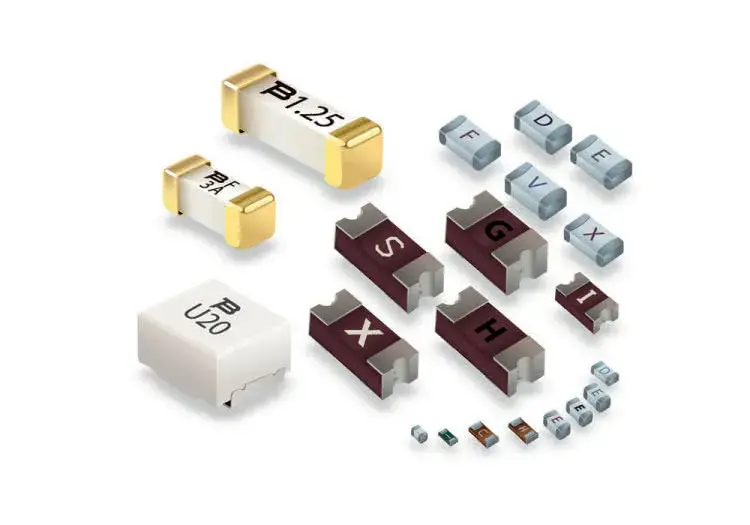

Bezpiecznik SMD to miniaturowy element zabezpieczający, stosowany w nowoczesnych urządzeniach elektronicznych. Jego nazwa pochodzi od angielskiego skrótu "Surface Mount Device", co oznacza element montowany powierzchniowo. Bezpieczniki SMD chronią obwody przed przepięciami i nadmiernym prądem. Są one niezwykle małe, co pozwala na ich zastosowanie w kompaktowych urządzeniach elektronicznych.
| Urządzenie | Zastosowanie bezpiecznika SMD |
|---|---|
| Smartfony | Ochrona baterii i układów ładowania |
| Laptopy | Zabezpieczenie płyty głównej i portów USB |
| Telewizory | Ochrona zasilacza i panelu wyświetlacza |
| Konsole do gier | Zabezpieczenie procesora i układów graficznych |
Rola bezpieczników SMD w urządzeniach elektronicznych
Bezpieczniki SMD pełnią kluczową rolę w ochronie delikatnych komponentów elektronicznych. Działają one jak "strażnicy" obwodów, monitorując przepływ prądu. W przypadku wykrycia zbyt wysokiego natężenia, bezpiecznik przepala się, przerywając obwód i chroniąc resztę urządzenia przed uszkodzeniem.
Zalety bezpieczników SMD są liczne. Przede wszystkim, ich niewielkie rozmiary umożliwiają projektowanie coraz mniejszych urządzeń. Są one również bardziej niezawodne niż tradycyjne bezpieczniki, dzięki precyzyjnej kontroli procesu produkcji. Dodatkowo, bezpieczniki SMD reagują szybciej na przepięcia, co zwiększa skuteczność ochrony.
Narzędzia do sprawdzania bezpieczników SMD
Do sprawdzania bezpiecznika SMD potrzebne są specjalistyczne narzędzia. Najważniejszym z nich jest multimetr, który pozwala na precyzyjny pomiar ciągłości obwodu. Oprócz multimetru, przydatne mogą być również inne akcesoria, ułatwiające pracę z małymi elementami.
- Multimetr cyfrowy
- Lupa lub mikroskop
- Pinceta precyzyjna
- Oświetlenie LED
- Mata antystatyczna
Multimetr: Najważniejsze narzędzie diagnostyczne
Multimetr to uniwersalne urządzenie pomiarowe, niezbędne przy diagnostyce bezpiecznika SMD. Pozwala on na pomiar napięcia, natężenia prądu oraz rezystancji. W przypadku bezpieczników SMD, kluczowa jest funkcja pomiaru ciągłości obwodu.
Aby użyć multimetru do sprawdzania ciągłości bezpiecznika SMD, należy ustawić go w tryb pomiaru ciągłości. Następnie, dotykamy sondami obu końców bezpiecznika. Jeśli usłyszymy sygnał dźwiękowy lub zobaczymy niską wartość rezystancji, oznacza to, że bezpiecznik jest sprawny.
Czytaj więcej: Doskonałe oświetlenie do okrągłego lustra: Praktyczny poradnik
5 kroków do skutecznego sprawdzenia bezpiecznika SMD
Krok 1: Przygotowanie narzędzi. Zbierz wszystkie potrzebne narzędzia, w tym multimetr i lupę. Upewnij się, że multimetr jest naładowany i działa poprawnie. Przygotuj dobrze oświetlone miejsce pracy.
Krok 2: Lokalizacja bezpiecznika. Znajdź bezpiecznik SMD na płytce drukowanej. Może to wymagać użycia lupy lub mikroskopu, ze względu na małe rozmiary elementu. Zwróć uwagę na oznaczenia na płytce, które mogą wskazywać lokalizację bezpiecznika.
Krok 3: Ustawienie multimetru. Włącz multimetr i ustaw go w tryb pomiaru ciągłości. Większość multimetrów ma specjalny symbol dla tego trybu, często przedstawiany jako fala dźwiękowa lub dioda. Upewnij się, że dźwięk w multimetrze jest włączony.
Krok 4: Pomiar ciągłości. Delikatnie przyłóż sondy multimetru do obu końców bezpiecznika SMD. Upewnij się, że dotykasz metalowych końcówek bezpiecznika, a nie innych elementów na płytce. Trzymaj sondy stabilnie przez kilka sekund.
Krok 5: Interpretacja wyników. Jeśli usłyszysz sygnał dźwiękowy lub zobaczysz niską wartość rezystancji (blisko 0 Ω), bezpiecznik jest sprawny. Brak dźwięku lub wysoka rezystancja oznacza, że bezpiecznik jest przepalony i wymaga wymiany.
Interpretacja wyników pomiaru bezpiecznika SMD
Prawidłowy wynik pomiaru bezpiecznika SMD to niska rezystancja, zwykle poniżej 1 Ω. Multimetr powinien wydać sygnał dźwiękowy, potwierdzający ciągłość obwodu. Taki wynik oznacza, że bezpiecznik jest sprawny i przepuszcza prąd.
Nieprawidłowy wynik to brak sygnału dźwiękowego lub bardzo wysoka rezystancja (OL - overload na wyświetlaczu). Oznacza to, że bezpiecznik jest przepalony i nie przewodzi prądu. W takim przypadku konieczna jest wymiana bezpiecznika na nowy, o identycznych parametrach.
Bezpieczeństwo podczas testowania bezpieczników SMD
Bezpieczeństwo jest kluczowe podczas testowania bezpiecznika SMD. Zawsze odłączaj urządzenie od źródła zasilania przed rozpoczęciem pracy. Używaj narzędzi z izolowanymi uchwytami, aby uniknąć porażenia prądem. Pracuj w dobrze oświetlonym miejscu i unikaj dotykania innych elementów na płytce. Jeśli nie masz doświadczenia, rozważ skonsultowanie się z profesjonalistą.
Unikanie typowych błędów przy sprawdzaniu bezpieczników
Najczęstsze błędy przy pomiarze bezpiecznika powierzchniowego to niewłaściwe ustawienie multimetru lub niedokładne przyłożenie sond. Upewnij się, że multimetr jest w trybie pomiaru ciągłości, a nie napięcia czy prądu. Nieprawidłowe ustawienie może prowadzić do fałszywych odczytów.
Aby uniknąć błędów, zawsze dwukrotnie sprawdzaj ustawienia multimetru przed pomiarem. Upewnij się, że sondy dotykają tylko końcówek bezpiecznika, nie innych elementów na płytce. Jeśli to możliwe, użyj ostrych sond lub pincety, aby precyzyjnie dotrzeć do małych bezpieczników SMD.
Co zrobić z uszkodzonym bezpiecznikiem SMD?
Po zdiagnozowaniu uszkodzonego bezpiecznika SMD, pierwszym krokiem jest dokładne określenie jego parametrów. Sprawdź oznaczenia na bezpieczniku lub w dokumentacji urządzenia. Ważne jest, aby znać dokładną wartość prądu znamionowego i napięcia bezpiecznika.
Wymiana bezpiecznika SMD wymaga specjalistycznych umiejętności i narzędzi. Potrzebujesz stacji lutowniczej z precyzyjną końcówką, pincety i lupy. Ostrożnie wylutuj stary bezpiecznik i zastąp go nowym, identycznym modelem. Upewnij się, że nowy bezpiecznik jest prawidłowo zorientowany i dobrze przylutowany.
Jeśli nie czujesz się pewnie z wymianą bezpiecznika SMD, najlepszym rozwiązaniem jest skorzystanie z profesjonalnej pomocy. Wykwalifikowany technik elektronik posiada odpowiednie narzędzia i doświadczenie. Może nie tylko wymienić bezpiecznik, ale także zdiagnozować przyczynę jego przepalenia, co jest kluczowe dla zapobiegania przyszłym awariom.
Wymiana bezpiecznika SMD: Kiedy warto to zrobić samemu?
Samodzielna wymiana bezpiecznika SMD może być korzystna, jeśli masz odpowiednie umiejętności i narzędzia. Oszczędzasz czas i pieniądze, unikając wizyty w serwisie. Dodatkowo, zyskujesz cenną wiedzę o działaniu urządzenia, co może być przydatne w przyszłości.
Jednak samodzielna wymiana ma swoje ograniczenia. Wymaga precyzji i doświadczenia w lutowaniu elementów SMD. Istnieje ryzyko uszkodzenia innych komponentów na płytce. Ponadto, jeśli bezpiecznik przepalił się z powodu innej usterki, sama wymiana może nie rozwiązać problemu. W takich przypadkach lepiej skonsultować się z profesjonalistą.
Bezpieczniki SMD: Klucz do ochrony elektroniki
Sprawdzanie i wymiana bezpieczników SMD to kluczowe umiejętności dla każdego entuzjasty elektroniki. Artykuł przedstawia kompleksowy przewodnik, od wyjaśnienia roli tych miniaturowych komponentów, przez narzędzia i techniki diagnostyczne, aż po bezpieczną wymianę. Multimetr okazuje się niezbędnym narzędziem w procesie weryfikacji sprawności bezpiecznika.
Szczególną uwagę zwrócono na bezpieczeństwo podczas testowania oraz interpretację wyników pomiarów. Artykuł podkreśla znaczenie prawidłowej diagnostyki i ostrzega przed typowymi błędami. W przypadku wykrycia uszkodzonego bezpiecznika, czytelnik otrzymuje wskazówki dotyczące samodzielnej wymiany lub skorzystania z profesjonalnej pomocy, w zależności od poziomu umiejętności i złożoności problemu.
