B20 to jeden z najczęstszych wyłączników nadprądowych w domowych rozdzielnicach, ale sama liczba 20 A nie mówi jeszcze wszystkiego. Żeby ocenić, jak duże obciążenie naprawdę da się na nim bezpiecznie utrzymać, trzeba przeliczyć prąd na moc, uwzględnić napięcie i sprawdzić, czy mówimy o jednej fazie, czy o układzie trójfazowym. W tym tekście rozkładam to na proste liczby, pokazuję typowe urządzenia i dopowiadam, kiedy B20 jest rozsądnym wyborem, a kiedy zaczyna być za ciasny.
Najkrótsza odpowiedź brzmi: B20 to 20 A, czyli około 4,6 kW przy 230 V
- B20 oznacza wyłącznik nadprądowy o prądzie znamionowym 20 A.
- W instalacji jednofazowej 230 V odpowiada to mocy około 4,6 kW przy obciążeniu rezystancyjnym.
- W układzie trójfazowym 400 V, przy równym obciążeniu faz, wychodzi około 13,9 kW.
- W praktyce nie warto traktować 20 A jako celu do dobicia na stałe, bo znaczenie mają też temperatura, długość przewodów i prąd rozruchowy urządzeń.
- W fotowoltaice jednofazowy falownik 5 kW bywa już za mocny dla B20, natomiast instalacja trójfazowa częściej mieści się w rozsądnych granicach.

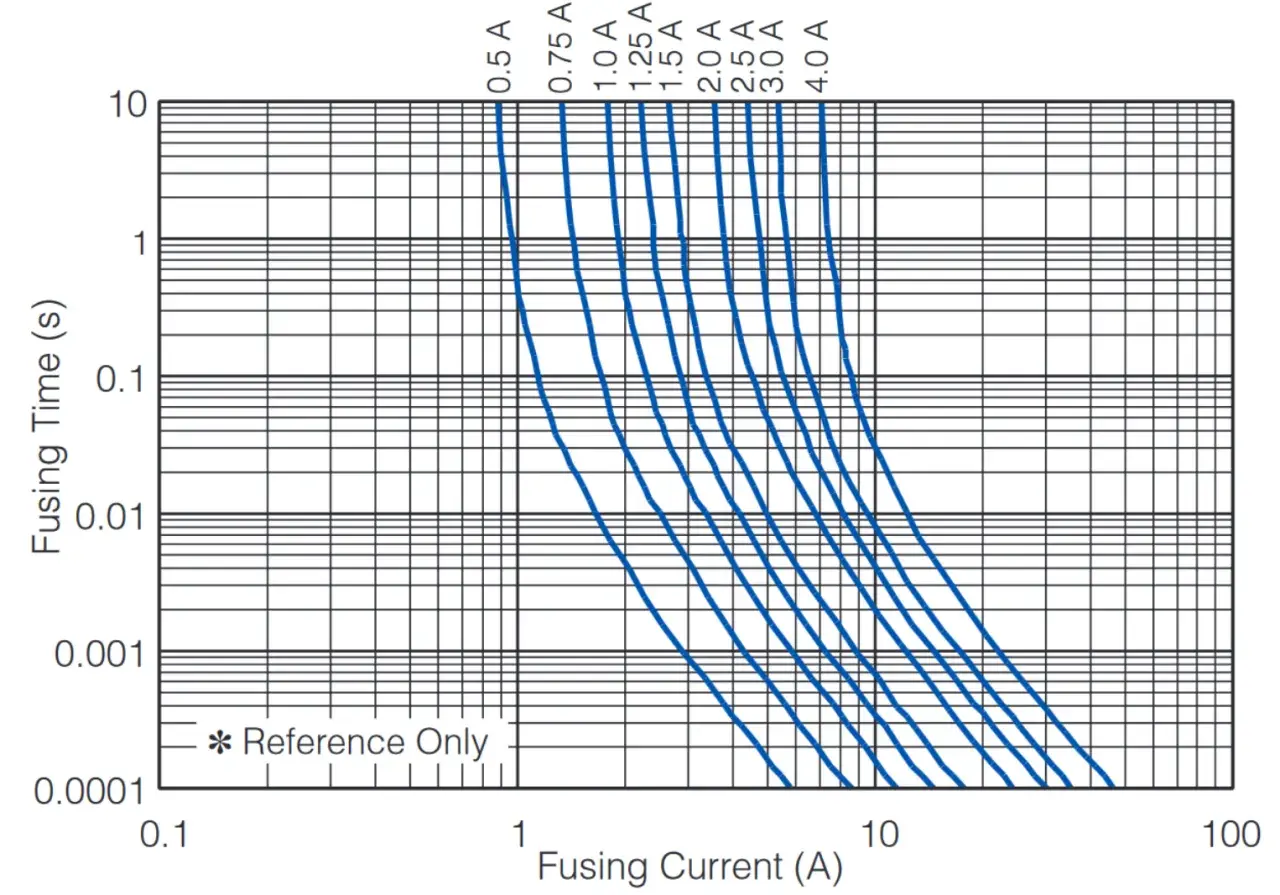

Co oznacza litera B i dlaczego to ma znaczenie
W potocznej mowie mówi się „bezpiecznik B20”, ale technicznie chodzi o wyłącznik nadprądowy o prądzie znamionowym 20 A. Sama litera B nie opisuje mocy, tylko charakterystykę zadziałania. W praktyce oznacza to, że taki aparat jest przeznaczony do obwodów z niewielkim prądem rozruchowym, czyli tam, gdzie nie ma częstych, dużych skoków poboru przy starcie urządzeń.
Najprościej patrzę na to tak: B20 chroni obwód przed przeciążeniem i zwarciem, ale nie jest „licznikiem mocy” i nie wyznacza sztywnego limitu dla każdego sprzętu z osobna. To ważne, bo dwa urządzenia po 2 kW mogą zachowywać się bardzo różnie, jeśli jedno jest zwykłą grzałką, a drugie ma silnik albo elektronikę z dużym prądem rozruchowym.
| Charakterystyka | Co oznacza w praktyce | Typowe zastosowanie |
|---|---|---|
| B | Szybsze zadziałanie przy niższym prądzie chwilowym | Gniazda, oświetlenie, typowe obwody domowe |
| C | Większa tolerancja na krótki prąd rozruchowy | Silniki, pompy, część elektroniki, urządzenia z wyraźnym startem |
To rozróżnienie ma znaczenie także przy modernizacji instalacji, bo czasem problemem nie jest sama moc, tylko krótkotrwały skok poboru przy włączaniu sprzętu. Z tego powodu do samego przeliczenia amperów na waty trzeba podejść jeszcze raz, już bez upraszczania do jednego wzoru.
Jak przeliczyć 20 A na moc bez zgadywania
Najprostszy wzór dla obciążeń jednofazowych to P = U × I, czyli moc równa napięciu razy prąd. Przy typowym napięciu 230 V i prądzie 20 A daje to 4600 W, czyli około 4,6 kW. Jeżeli obciążenie nie jest idealnie rezystancyjne, trzeba uwzględnić jeszcze współczynnik mocy, więc realna moc użyteczna może być trochę niższa.
W instalacji trójfazowej liczy się już wzór P = √3 × U × I × cosφ. Przy 400 V i równym obciążeniu wszystkich faz wyjdzie około 13,9 kW przy cosφ bliskim 1. To ważna różnica, bo wiele osób zakłada, że skoro „B20 ma 20 A”, to w każdym układzie da się z niego wycisnąć tę samą moc. Tak nie jest.
| Przykład obciążenia | Moc | Prąd przy 230 V | Wniosek praktyczny |
|---|---|---|---|
| Czajnik elektryczny | 2000 W | 8,7 A | Samodzielnie mieści się bez problemu |
| Grzejnik elektryczny | 2500 W | 10,9 A | Wciąż bezpieczny solo, ale z innymi odbiornikami szybko rośnie suma |
| Piekarnik | 3000 W | 13,0 A | Zwykle mieści się na B20, o ile obwód nie jest już mocno obciążony |
| Urządzenie o większym poborze | 4000 W | 17,4 A | To już okolice granicy i nie ma dużego zapasu |
| Granica obwodu | 4600 W | 20,0 A | To teoretyczny pułap dla 230 V i cosφ około 1 |
Do tego dochodzi jeszcze jedna rzecz, którą w praktyce często się pomija: prąd rozruchowy. To chwilowy skok poboru przy starcie urządzenia, na przykład sprężarki, pompy albo zasilacza impulsowego. Właśnie dlatego dwa sprzęty o podobnej mocy katalogowej mogą zupełnie inaczej zachowywać się na tym samym B20.
Jakie urządzenia zwykle mieszczą się na B20, a jakie już nie
Jeśli patrzę na zwykłą instalację domową, B20 najczęściej spokojnie obsłuży pojedyncze urządzenia grzewcze, oświetlenie, elektronikę użytkową i standardowe sprzęty AGD pracujące osobno. Problem zaczyna się wtedy, gdy kilka mocnych odbiorników działa równocześnie na tym samym obwodzie. Wtedy nie tyle jeden sprzęt jest winny, ile suma poboru.
- Zwykle mieszczą się czajnik, ekspres, router, telewizor, komputer, ładowarki i pojedynczy grzejnik elektryczny.
- Na granicy są piekarnik z dodatkowym odbiornikiem, suszarka do włosów w łazience, klimatyzator lub grzejnik pracujący razem z innymi dużymi urządzeniami.
- Raczej nie mieszczą się na jednym jednofazowym B20 sprzęty o mocy około 5 kW i większej, a także zestawy, w których kilka odbiorników startuje naraz.
W praktyce bardzo dobrze widać to przy kuchni i łazience. Sam piekarnik może być akceptowalny, ale jeśli dochodzi czajnik, płyta grzewcza albo inny odbiornik, wyłącznik zaczyna pracować na granicy. To samo dotyczy łazienki, gdzie suszarka, ogrzewacz i oświetlenie potrafią zrobić z pozornie zwykłego obwodu bardzo wymagający zestaw.
Ja zwracam też uwagę na charakter odbiornika. Grzałka jest przewidywalna, natomiast silnik, sprężarka albo elektronika z dużymi kondensatorami potrafią przez chwilę pobrać znacznie więcej niż wynika z tabliczki znamionowej. To właśnie dlatego nie wystarczy spojrzeć wyłącznie na waty. Następny krok to fotowoltaika, bo tam B20 bywa myląco „blisko” albo „zbyt słabe” zależnie od układu instalacji.
B20 w instalacji fotowoltaicznej
Przy fotowoltaice temat robi się ciekawszy, bo obwód nie tylko pobiera energię, ale też może ją oddawać do sieci. Po stronie AC liczy się moc falownika, jego liczba faz i zalecenia producenta. I tu od razu widać praktyczny limit: jednofazowy falownik 5 kW to około 21,7 A przy 230 V, więc na samym B20 może być za ciasny.
| Konfiguracja | Moc | Prąd orientacyjny | Co to oznacza dla B20 |
|---|---|---|---|
| Falownik jednofazowy | 3 kW | 13,0 A | Zwykle mieści się z zapasem |
| Falownik jednofazowy | 5 kW | 21,7 A | Może przekraczać możliwości B20 |
| Falownik trójfazowy | 10 kW | około 14,5 A na fazę | Na każdej fazie B20 bywa wystarczający |
W instalacjach PV nie patrzę jednak tylko na samą moc falownika. Liczy się też przekrój przewodów, długość trasy, spadek napięcia i to, jak rozłożone są inne odbiory w domu. Jeśli jedna faza już obsługuje piekarnik, czajnik i grzejniki, dołożenie falownika na ten sam obwód może być złym pomysłem nawet wtedy, gdy na papierze „prawie się zgadza”.
Warto też pamiętać, że część zabezpieczeń w PV działa po stronie DC, a część po stronie AC. To nie jest obszar do zgadywania, bo błędny dobór zabezpieczenia może podnieść ryzyko wyłączeń albo po prostu nie zabezpieczyć obwodu tak, jak powinien. Dlatego przy fotowoltaice zawsze sprawdzam nie tylko moc paneli, ale również parametry falownika i sposób wpięcia do rozdzielnicy.

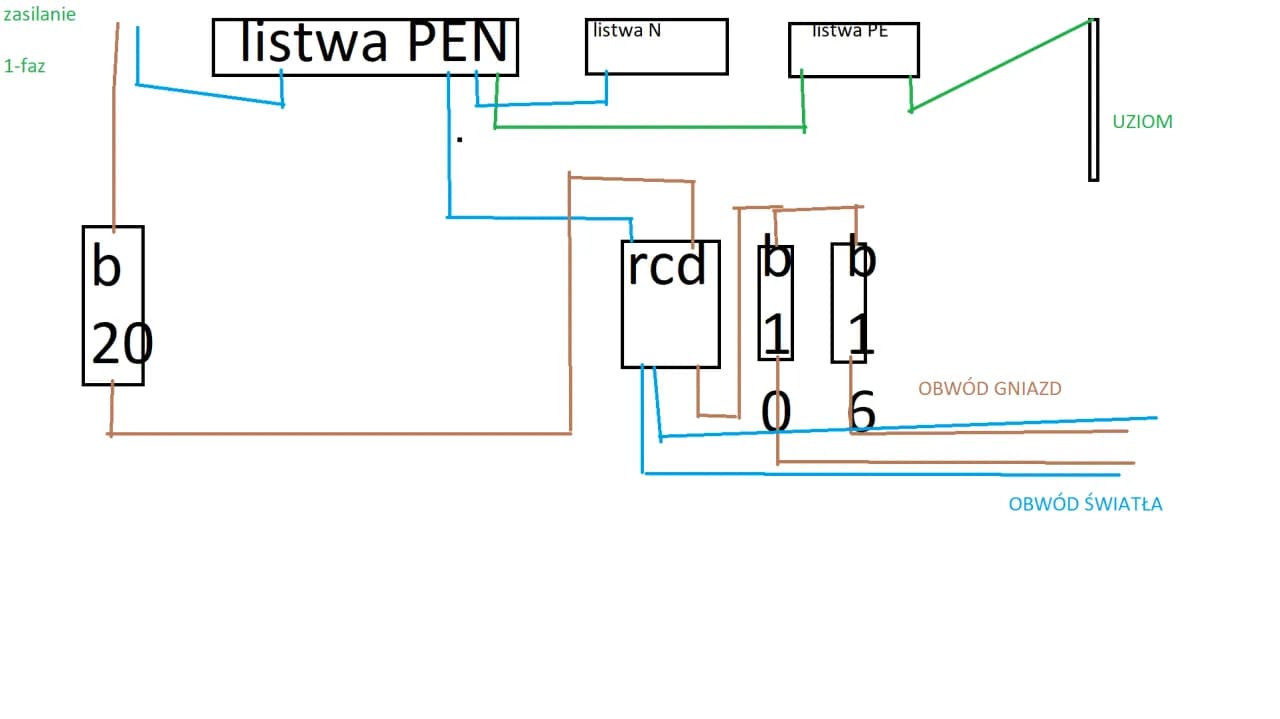

Na co patrzę przed zwiększeniem obciążenia obwodu
Jeżeli B20 okazuje się zbyt ciasny, nie wymieniam go odruchowo na większy. Najpierw sprawdzam, czy problemem jest faktyczne przeciążenie, źle rozdzielone odbiory, czy może po prostu jeden zbyt mocny sprzęt podpięty do niewłaściwego obwodu. To ważne, bo sam wyłącznik nie jest jedynym elementem układu.

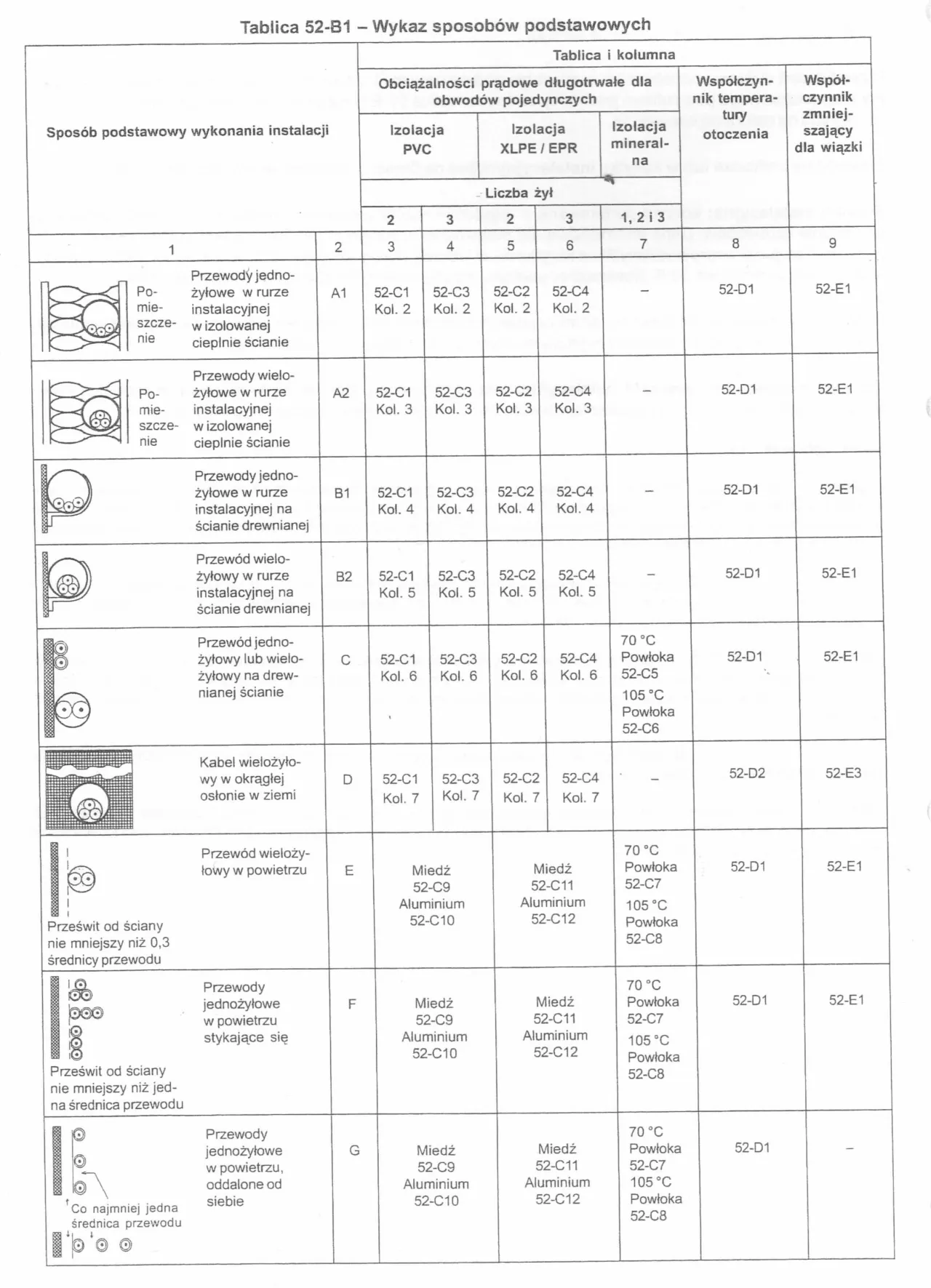

- Przekrój przewodów - w typowych instalacjach 20 A często spotyka się 2,5 mm² miedzi, ale ostatecznie liczą się też sposób ułożenia, długość i warunki chłodzenia.
- Długość linii - im dłuższy obwód, tym większy spadek napięcia i większe ryzyko problemów przy dużym poborze.
- Rodzaj odbiorników - grzałka, silnik i elektronika zachowują się inaczej, więc suma watów nie opowiada całej historii.
- Temperatura i skupienie przewodów - w cieplejszym miejscu wyłącznik i kabel mają gorsze warunki pracy.
- Jakość połączeń - luźny zacisk, stary osprzęt albo nadpalone gniazdo potrafią robić większy problem niż sama wartość 20 A.
- Selektywność zabezpieczeń - zmiana B20 na „coś mocniejszego” bez analizy całej rozdzielnicy to zły kierunek.
Jeśli obwód ma pracować blisko granicy, lepiej podzielić odbiory na osobne linie niż ryzykować przegrzewanie przewodów albo częste wyzwalanie zabezpieczenia. To szczególnie ważne przy remoncie kuchni, łazienki i przy dołączaniu nowych źródeł energii, takich jak falownik PV. Właśnie tu widać, że dobre pytanie nie brzmi „czy B20 wytrzyma”, tylko „czy cały obwód jest zrobiony sensownie”.
Jak podejść do B20 przy remoncie i modernizacji
Gdy mam ocenić, czy B20 wystarczy, zawsze zaczynam od rzeczy najprostszej: co ma pracować jednocześnie. Samo zsumowanie mocy sprzętów daje szybki obraz, ale dopiero uwzględnienie sposobu użytkowania pokazuje, czy obwód ma zapas, czy jest już zbyt napięty. Dla jednego gniazda z grzejnikiem 2 kW B20 będzie w porządku. Dla kuchni z kilkoma mocnymi odbiornikami już niekoniecznie.
Jeżeli planujesz większą modernizację, najlepiej rozdzielić obciążenie na osobne obwody i dopiero wtedy dobrać zabezpieczenie do konkretnego przewodu oraz urządzeń. Nie traktowałbym B20 jako uniwersalnej odpowiedzi na wszystko, tylko jako jeden z elementów układu: dobry dla wielu domowych zastosowań, ale niewystarczający tam, gdzie pojawiają się większe moce, starty silników albo fotowoltaika o wyższej mocy. Przy granicznych przypadkach warto oprzeć się na pomiarach i dokumentacji, a nie na intuicji.
Jeśli więc pytanie brzmi, ile zniesie B20, najuczciwsza odpowiedź jest prosta: 20 A, czyli około 4,6 kW przy 230 V, ale tylko pod warunkiem, że obwód jest dobrze dobrany i nie pracuje stale na limicie. W praktyce najlepsze rezultaty daje zapas, porządny podział obwodów i sprawdzenie, czy urządzenia grzewcze, silnikowe lub fotowoltaiczne nie przekraczają możliwości jednej linii.
