Kolory przewodów pomagają szybko zorientować się w instalacji, ale same w sobie nie zastępują pomiaru ani schematu. W praktyce pytanie, czy czerwony to plus czy minus, ma prostą odpowiedź tylko w części układów. Ja zaczynam od jednego rozróżnienia: czy mówimy o prądzie stałym, czy o domowej instalacji 230/400 V, bo od tego zależy wszystko, co dalej.
Najważniejsze zasady rozpoznawania biegunów po kolorach przewodów
- W obwodach DC czerwony zwykle oznacza biegun dodatni, ale i tak warto potwierdzić to pomiarem.
- W instalacji domowej AC nie ma plusa i minusa; są przewody fazowe, neutralny i ochronny.

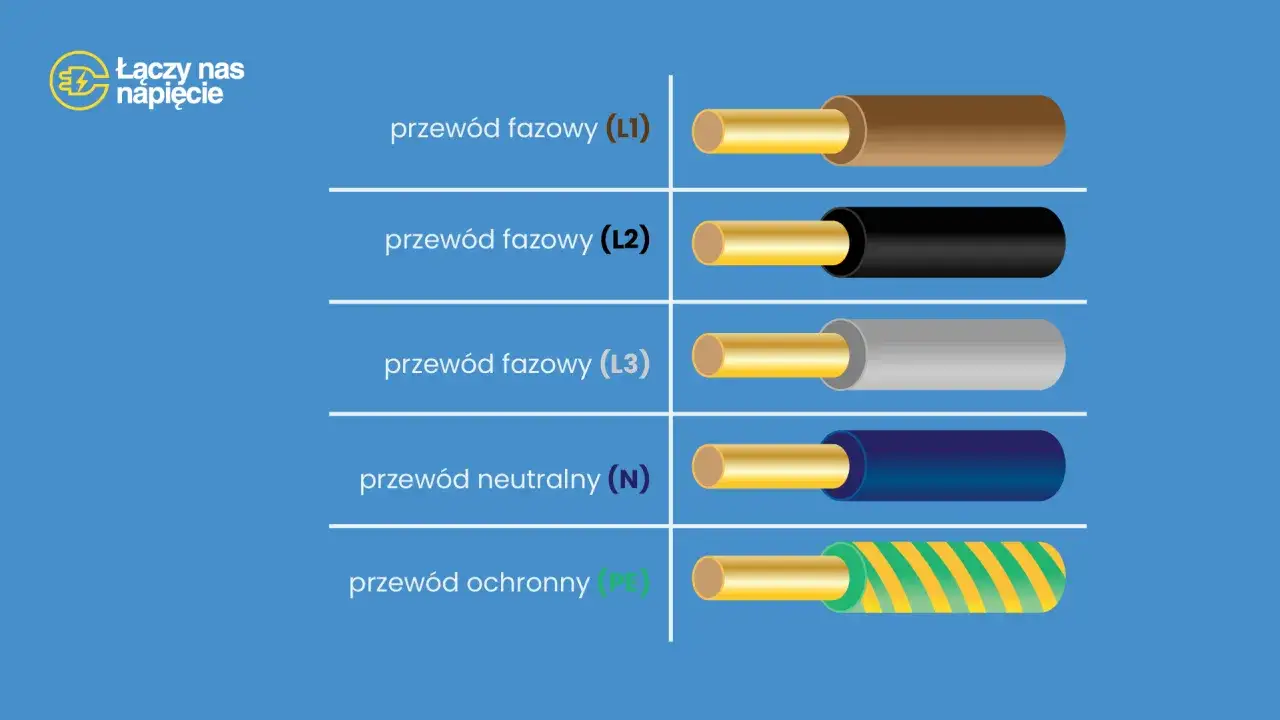

- W Polsce w nowych instalacjach najczęściej spotkasz brązowy, czarny i szary jako fazy, niebieski jako N oraz żółto-zielony jako PE.
- W starych lub przerabianych instalacjach kolor przewodu może być mylący, więc nie opieraj się wyłącznie na barwie.
- Do sprawdzenia biegunowości użyj dwubiegunowego testera napięcia albo multimetru, a nie samego wzroku.
Jak odróżnić plus od minusa, gdy w grę wchodzi prąd stały
Jeśli mówimy o obwodzie DC, czerwony przewód najczęściej oznacza plus, a czarny albo niebieski minus. Tak wygląda to w elektronice, zasilaczach, instalacjach akumulatorowych, a bardzo często również w automatyce i prostych układach niskonapięciowych. To jednak zasada praktyczna, nie magiczne prawo dla każdego urządzenia.
W układach stałoprądowych biegunowość ma znaczenie nie tylko dla działania, ale też dla bezpieczeństwa sprzętu. Odwrócenie przewodów potrafi uszkodzić elektronikę, przepalić zabezpieczenie albo sprawić, że urządzenie po prostu nie ruszy. Dlatego ja nie traktuję koloru jako ostatecznego dowodu, tylko jako pierwszą wskazówkę.
W praktyce najlepiej myśleć tak: czerwony podpowiada kierunek, ale ostatnie słowo należy do pomiaru. To prowadzi do ważniejszego rozróżnienia, bo w instalacjach domowych zasada jest już zupełnie inna.
Jak czytać kolory przewodów w instalacjach AC i DC
W nowych instalacjach niskiego napięcia trzyma się dziś standardu identyfikacji żył zgodnego z PN-HD 308 S2 i zasad oznaczania z PN-EN IEC 60445. W domowej instalacji AC nie mówi się o plusie i minusie, tylko o fazie, przewodzie neutralnym i ochronnym. To właśnie tu najłatwiej o pomyłkę, jeśli ktoś próbuje czytać kolory „po skrócie” z obwodów stałych.
| Typ układu | Jak zwykle wygląda kolorystyka | Co to znaczy dla czerwonego |
|---|---|---|
| DC, elektronika, akumulatory | Czerwony jako plus, czarny lub niebieski jako minus | Zwykle oznacza biegun dodatni, ale trzeba potwierdzić polaryzację pomiarem |
| Instalacja domowa AC 230/400 V | Brązowy, czarny, szary jako fazy; niebieski jako N; żółto-zielony jako PE | Nie jest kolorem roboczym dla plusa ani minusa |
| Samochód, kamper, urządzenia 12/24 V | Czerwony często oznacza zasilanie dodatnie, masa bywa czarna lub połączona z karoserią | Najczęściej plus, ale wiązka producenta może mieć własny układ kolorów |
| Stare lub przerabiane instalacje | Kolory bywają przypadkowe, a czerwony może pełnić funkcję przewodu fazowego | Nie daje żadnej pewności bez sprawdzenia dokumentacji i pomiaru |
Najważniejsza różnica jest prosta: faza to nie plus. W instalacji AC przewód fazowy jest przewodem roboczym, na którym pojawia się napięcie względem neutralnego, ale nie ma tu klasycznej polaryzacji dodatniej i ujemnej. Gdy to rozdzielisz w głowie, większość zamieszania znika.
To jednak nie wyczerpuje tematu, bo w praktyce czerwony przewód najczęściej pojawia się w kilku konkretnych sytuacjach, które warto znać osobno.
Gdzie czerwony najczęściej oznacza plus
W obwodach, które rzeczywiście działają na prądzie stałym, czerwony przewód bardzo często jest przypisany do dodatniego bieguna. Widzę to przede wszystkim w prostych instalacjach akumulatorowych, w zasilaniu LED-ów, w urządzeniach alarmowych, w elektronice warsztatowej i w części układów fotowoltaicznych po stronie DC. To wygodne rozwiązanie, bo od razu porządkuje montaż i serwis.

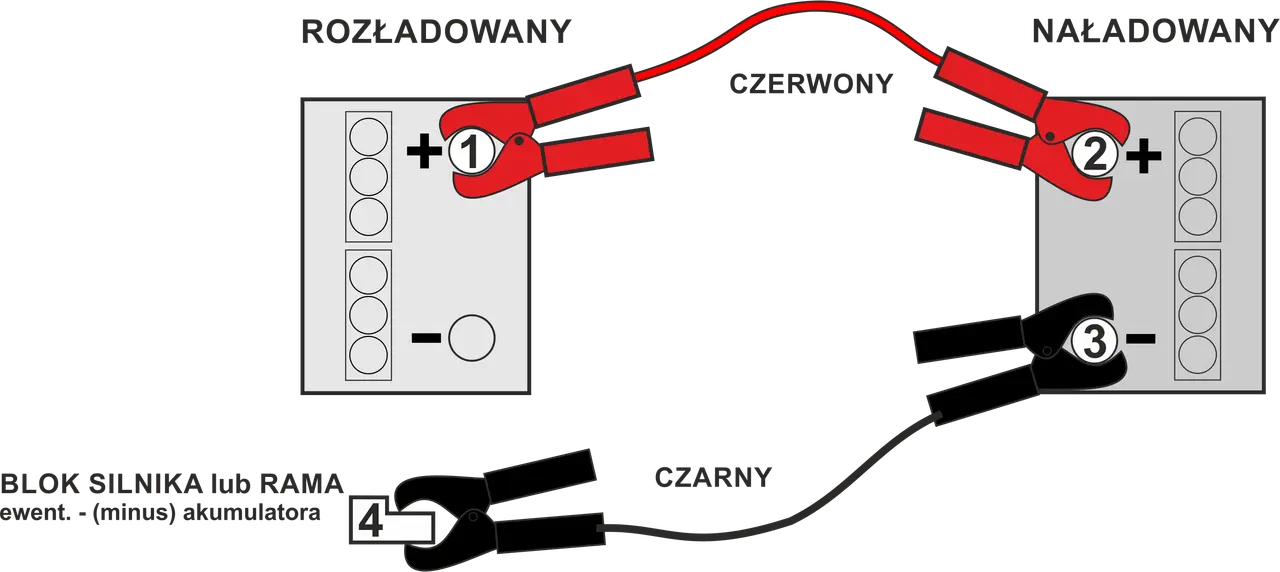

- Akumulator 12/24 V - czerwony zwykle prowadzi zasilanie dodatnie, a czarny wraca jako minus lub masa.
- Elektronika i zasilacze - czerwony najczęściej wskazuje wejście plusowe, ale warto sprawdzić opis na płytce lub obudowie.
- Systemy alarmowe i automatyka - kolor pomaga w serwisie, jednak producent czasem stosuje własne oznaczenia wiązek.
- Fotowoltaika po stronie DC - biegunowość jest krytyczna, ale kolor przewodu nie zastępuje oznaczeń i schematu połączeń.
Właśnie w takich układach czerwony najczęściej faktycznie oznacza plus, ale nawet wtedy nie zakładam niczego w ciemno. Jeżeli urządzenie było składane po kimś albo pochodzi z importu, kolor bywa tylko sugestią, a nie gwarancją. I tu zaczyna się najtrudniejsza część całego tematu.
Kiedy kolor czerwony potrafi wprowadzić w błąd
Najwięcej pomyłek widzę w starych instalacjach i w miejscach, gdzie ktoś coś przerabiał „na szybko”. Dawniej stosowano inne układy barw, a w części modernizacji przewody były łączone bez konsekwentnego oznaczania. Efekt jest taki, że czerwony potrafi oznaczać fazę, przewód sterujący albo po prostu żyłę, która akurat była pod ręką.
| Sytuacja | Dlaczego to jest ryzykowne | Co robić |
|---|---|---|
| Stara instalacja w budynku | Kolory nie muszą odpowiadać dzisiejszemu standardowi | Sprawdzić pomiarem i nie ufać samemu kolorowi |
| Naprawa wykonana po kimś | Przewody mogły zostać zamienione lub przedłużone inną żyłą | Odczytać schemat, a potem zweryfikować napięcie |
| Wiązka bez dokumentacji | Kolor może być dobrany przypadkowo | Rozpoznać funkcję przewodu po mierniku i oznaczeniach zacisków |
| Urządzenie importowane lub DIY | Producent mógł stosować własny kod barw | Porównać z instrukcją i opisem na obudowie |
Ja w takich sytuacjach przyjmuję prostą zasadę: jeśli kolor nie zgadza się z dokumentacją, traktuję to jak sygnał ostrzegawczy, nie jak ciekawostkę. To samo dotyczy przewodów o wyblakłej izolacji, dorabianych odcinków i kabli, na których ktoś założył koszulkę w innym kolorze. Dopiero po takim sprawdzeniu ma sens przejście do pomiaru.
Jak sprawdzić biegunowość bez zgadywania
Najbezpieczniej działać w kolejności, a nie „na oko”. Przy DC ustawiam multimetr na pomiar napięcia stałego, przy AC na napięcie zmienne. Jeśli mam dostęp do dokumentacji, zaczynam od niej, bo schemat często oszczędza więcej czasu niż samo szukanie przewodów.
- Wyłączam zasilanie albo odłączam źródło, zanim cokolwiek rozpinam.
- Sprawdzam, czy układ jest DC czy AC, bo od tego zależy sposób pomiaru.
- Oglądam oznaczenia na kablu, zaciski i opisy na urządzeniu.
- W DC przykładam sondy miernika i patrzę, czy odczyt jest dodatni czy ujemny.
- W AC sprawdzam obecność napięcia dwubiegunowym testerem i identyfikuję fazę, neutralny oraz ochronny.
- Dopiero na końcu podłączam przewody zgodnie z wynikiem, a nie z przypuszczeniem.
Warto pamiętać o jednej rzeczy: zwykły próbnik jednobiegunowy nie daje pełnego obrazu sytuacji. Może pokazać obecność potencjału, ale nie zastąpi porządnego sprawdzenia polaryzacji ani ciągłości przewodu ochronnego. Jeśli wynik budzi jakiekolwiek wątpliwości, nie kombinuję dalej, tylko zatrzymuję pracę i weryfikuję połączenia jeszcze raz.
To podejście jest szczególnie ważne tam, gdzie jedna pomyłka może uszkodzić sprzęt albo stworzyć zagrożenie porażeniowe.
Najczęstsze pomyłki, które widzę przy ocenie kolorów
Przy takich pracach najłatwiej o błąd wtedy, gdy człowiek ufa pamięci bardziej niż pomiarowi. Z mojego doświadczenia powtarza się kilka schematów:
- Założenie, że czerwony zawsze oznacza plus - działa w wielu układach DC, ale nie w instalacji domowej AC.
- Mylenie przewodu neutralnego z ochronnym - niebieski to N, a żółto-zielony to PE, i te funkcje nie są zamienne.
- Łączenie przewodów tylko po kolorze - kolor ma pomóc, ale nie zastępuje schematu ani pomiaru.
- Ignorowanie starych standardów - w starszych budynkach czerwony mógł pełnić inną rolę niż dziś.
- Używanie niewłaściwego testera - przy 230 V potrzebne jest narzędzie, które daje pewny odczyt, a nie tylko sygnał „coś jest pod napięciem”.
Jeżeli mam wskazać jedną rzecz, która naprawdę oszczędza błędów, to jest nią konsekwencja: najpierw identyfikacja układu, potem pomiar, dopiero potem montaż. Z tego wynika już tylko jeden praktyczny wniosek, który stosuję zawsze przed zamknięciem puszki albo rozdzielni.
Jedna zasada, która najczęściej ratuje montaż
Moja zasada jest prosta: kolor traktuję jako wskazówkę, nie jako dowód. Najpierw rozpoznaję, czy pracuję na DC czy AC, potem sprawdzam napięcie i dopiero wtedy podłączam przewody. To brzmi banalnie, ale właśnie ta kolejność najczęściej chroni przed spalonym modułem, błędnym podłączeniem i niepotrzebnym poprawianiem pracy dwa razy.
W remontach i przeróbkach dobrze działa też jeszcze jeden nawyk: robię zdjęcie przed rozpięciem przewodów, opisuję żyły taśmą i zapisuję sobie, który zacisk był gdzie. W instalacjach elektrycznych pamięć bywa zawodna, a zdjęcie i pomiar nie. Jeśli więc czerwony przewód wygląda znajomo, i tak sprawdzam go do końca, bo to właśnie ta dodatkowa minuta najczęściej robi różnicę.
