Dobre zabezpieczenie przeciwprzepięciowe to nie gadżet, tylko realna ochrona dla elektroniki, sterowania i całej instalacji. Najczęściej chodzi o to, by przejąć krótki, ale groźny skok napięcia zanim uszkodzi zasilacz, płytę sterującą, router albo automatykę w domu. Poniżej wyjaśniam, jakie rozwiązanie ma sens w mieszkaniu, domu z fotowoltaiką i warsztacie, jak je dobrać oraz gdzie początkujący najczęściej popełniają błąd.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Przepięcie to zwykle bardzo krótki impuls, który potrafi uszkodzić elektronikę, choć nie zawsze daje widoczne objawy od razu.
- W praktyce ochrona działa najlepiej jako układ kilku stopni: przy wejściu instalacji, w rozdzielnicy i przy czułym sprzęcie.
- Do większości domów i mieszkań najważniejszy jest typ 2, a przy instalacji odgromowej lub wyższym ryzyku dochodzi typ 1.
- Sama listwa przy komputerze nie zastąpi ochrony całego budynku, a źle zamontowany SPD traci dużą część skuteczności.
- Na etykiecie warto sprawdzić przede wszystkim Uc, Up oraz parametry wyładowcze, a nie tylko nazwę marketingową.
Najpierw rozróżnij, co naprawdę chcesz chronić
Ja patrzę na ochronę przeciwprzepięciową nie jak na jeden produkt, ale jak na odpowiedź na konkretny problem. Inaczej zabezpiecza się pojedynczy komputer czy telewizor, a inaczej całą instalację w domu z pompą ciepła, automatyką i panelem fotowoltaicznym. To ważne, bo skoki napięcia nie zawsze mają to samo źródło i nie zawsze niszczą w ten sam sposób.

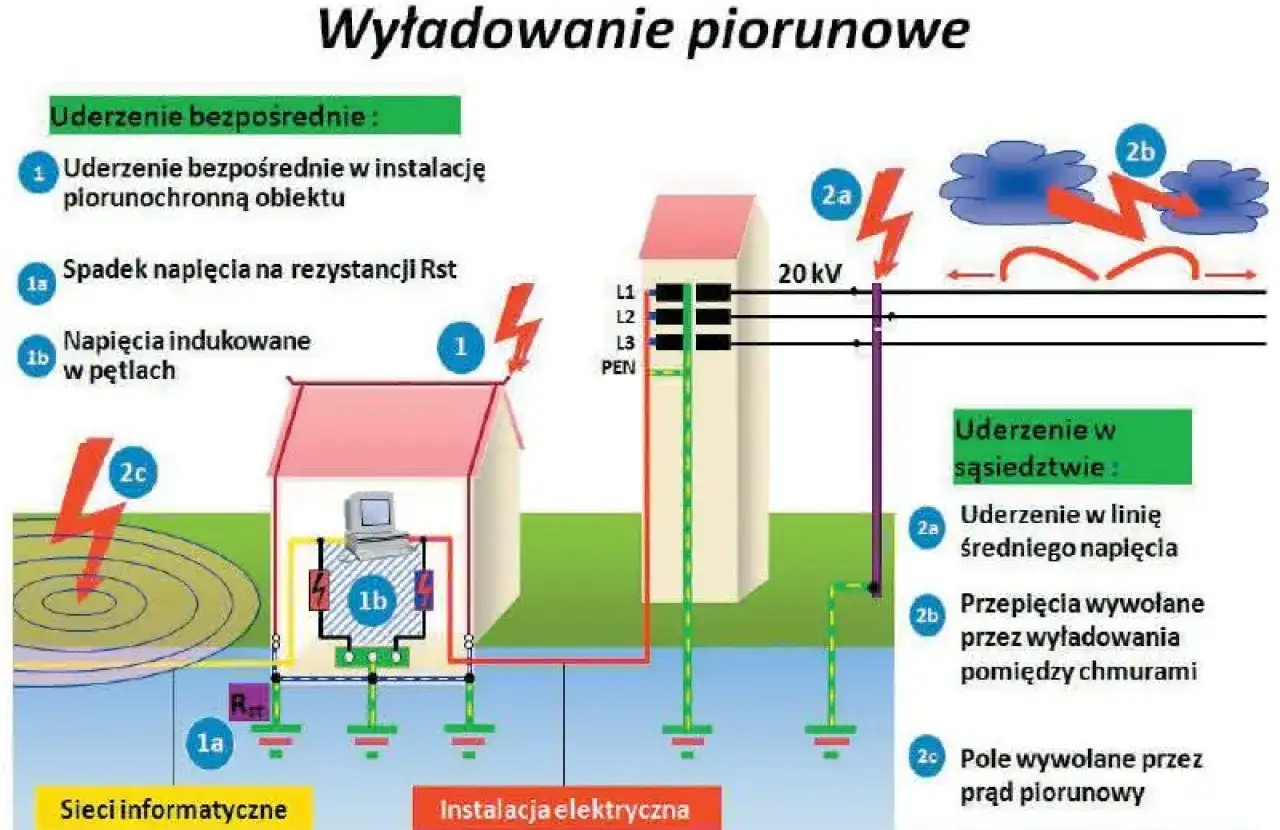

Przepięcie to krótki wzrost napięcia, zwykle liczony w mikrosekundach lub milisekundach. Powstaje najczęściej przy wyładowaniach atmosferycznych, przełączaniu dużych obciążeń, pracy silników, a czasem po prostu w wyniku zdarzeń w sieci energetycznej. Elektronika reaguje na taki impuls szybciej, niż człowiek zdąży zauważyć jakikolwiek objaw.
W praktyce najbardziej narażone są urządzenia z zasilaczami i układami sterującymi:
- routery, switche i systemy smart home,
- telewizory, komputery i monitory,
- kotły, sterowniki ogrzewania i pompy ciepła,
- falowniki fotowoltaiczne i ładowarki,
- oświetlenie LED oraz delikatna automatyka.
Nie traktuję takiej ochrony jako zamiennika dla poprawnego uziemienia czy porządnej instalacji. Ona ma ograniczyć skutki impulsu, a nie naprawić błędy w projekcie sieci. Gdy to rozróżniam, dużo łatwiej dobrać właściwy poziom ochrony i nie przepłacić za coś, czego budynek realnie nie potrzebuje.
Rodzaje ochrony i po co dzieli się ją na typy 1, 2 i 3
Najkrócej: typ 1 przyjmuje najcięższe uderzenia na wejściu instalacji, typ 2 tłumi przepięcia, które rozchodzą się po instalacji, a typ 3 domyka ochronę przy samym urządzeniu. Jak podaje Eaton, w nowych instalacjach typ 2 jest dziś podstawą, a układ T1+T2 ma sens tam, gdzie trzeba przejąć także energię z wyładowań atmosferycznych.
| Typ | Gdzie montuję | Co robi | Kiedy ma sens |
|---|---|---|---|
| T1 | Przy wejściu instalacji, zwykle w głównej rozdzielnicy | Odprowadza dużą energię pochodzącą z wyładowań | Budynek z instalacją odgromową albo podwyższonym ryzykiem |
| T2 | W rozdzielnicy głównej i podrozdzielnicach | Tłumi przepięcia łączeniowe i indukowane | Większość domów, mieszkań i małych firm |
| T3 | Blisko odbiornika, często jako listwa lub moduł końcowy | Domyka ochronę przy wrażliwym sprzęcie | Komputer, TV, router, sterownik, sprzęt RTV i IT |
Najczęściej w takich aparatach pracuje warystor, czyli element, który przy normalnym napięciu przewodzi minimalnie, a podczas impulsu bardzo szybko zaczyna odprowadzać energię. W rozwiązaniach typu 1 spotyka się też iskiernik, który lepiej radzi sobie z bardzo dużą energią wejściową. To nie są zamienniki, tylko różne narzędzia do różnych warunków pracy.
W praktyce spotykam też układy kombinowane, na przykład T1+T2. To wygodne rozwiązanie, gdy chcę ograniczyć liczbę aparatów w rozdzielnicy, ale nadal zachować sensowny poziom ochrony. Po takim podziale można już dobrać układ do konkretnego budynku i jego wyposażenia.
Jak dobrać ochronę do domu, mieszkania, warsztatu i fotowoltaiki
Ja zawsze zaczynam od miejsca montażu, nie od katalogu. Inaczej projektuję ochronę w mieszkaniu z jednym punktem zasilania, inaczej w domu z instalacją odgromową, a jeszcze inaczej w warsztacie, gdzie pracują silniki, falowniki i długie przewody sygnałowe.
| Sytuacja | Najrozsądniejszy wybór | Czego nie pomijać |
|---|---|---|
| Dom jednorodzinny bez zewnętrznej instalacji odgromowej | T2 w głównej rozdzielnicy, a przy czułym sprzęcie dodatkowo T3 | Poprawne uziemienie, krótki tor połączeń, listwa T3 przy RTV lub PC |
| Dom z instalacją odgromową | T1+T2 przy wejściu instalacji, potem ewentualnie T3 przy urządzeniach | Koordynację stopni ochrony i właściwy układ przewodów PE |
| Mieszkanie w bloku | T2 w rozdzielnicy mieszkaniowej plus T3 dla elektroniki | Ochronę linii danych, jeśli przez mieszkanie przechodzą LAN, TV lub alarm |
| Warsztat albo mała firma | T2 lub T1+T2 zależnie od ryzyka i układu zasilania | Urządzenia zasilane przez silniki, automatykę i długie przewody |
| Instalacja fotowoltaiczna | Osobna ochrona po stronie DC i po stronie AC | Dobór napięcia pracy i kompatybilność z falownikiem |
Jeśli chronię też sieć ethernet, monitoring albo telewizję satelitarną, potrzebuję osobnych modułów dla linii sygnałowych. Ochrona zasilania nie zatrzyma przepięcia, które wejdzie przewodem danych. To jeden z powodów, dla których w bardziej rozbudowanych instalacjach sam SPD w rozdzielnicy nie zamyka tematu.
W praktyce najlepiej działa zasada warstwowa: najpierw ochrona instalacji, potem ochrona obwodu, a na końcu zabezpieczenie konkretnego sprzętu. Kiedy już wiem, który wariant ma sens, sprawdzam jeszcze montaż, bo właśnie tu najłatwiej zepsuć dobre rozwiązanie.
Jak wygląda montaż, żeby ochrona działała tak jak trzeba

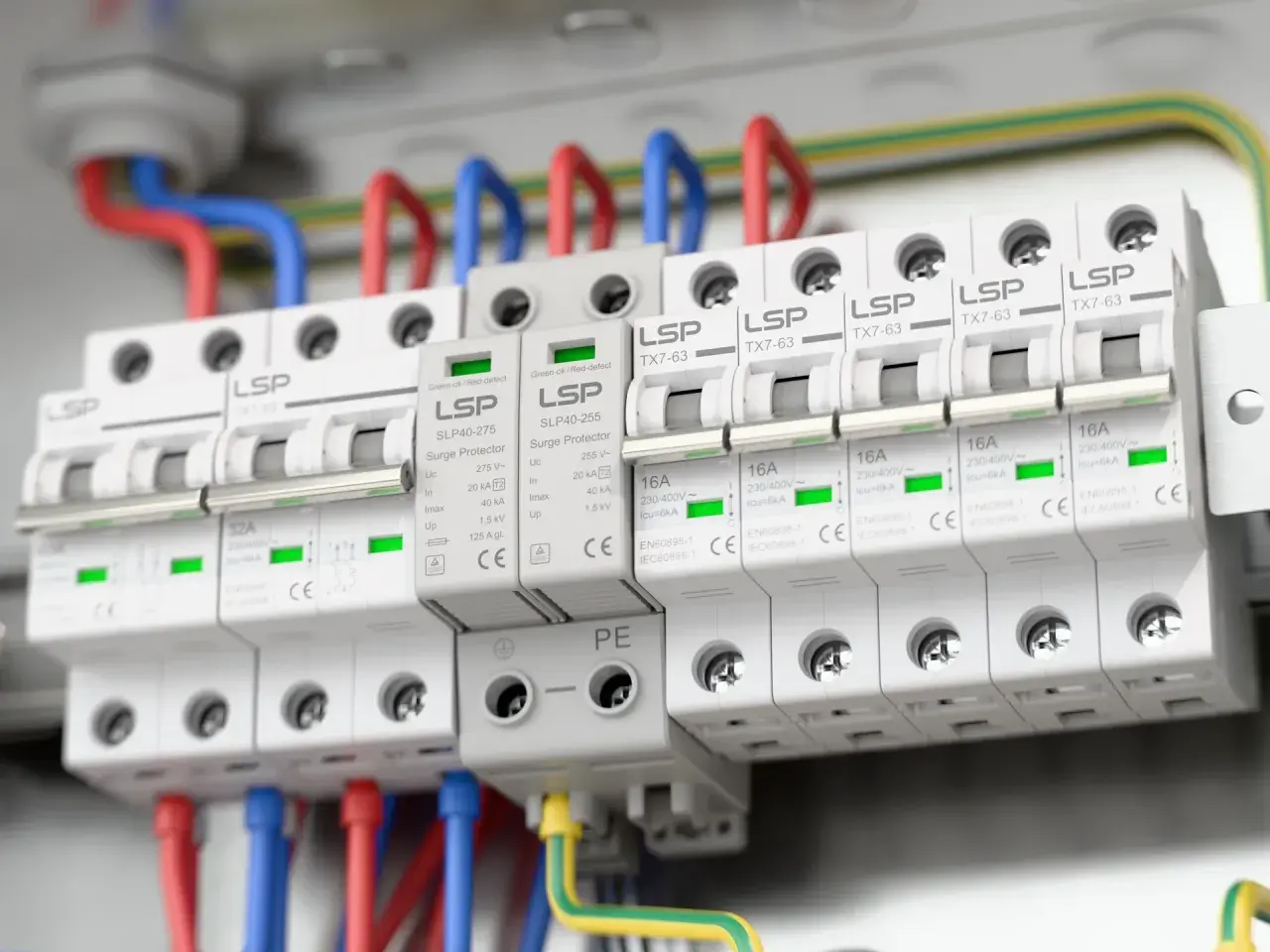

Tu najłatwiej popełnić błąd, który obniża skuteczność całego układu. Ogranicznik montuje się w rozdzielnicy tak, by przewody do szyny PE były możliwie krótkie i prowadzone bez zbędnych pętli, bo każdy dodatkowy centymetr zwiększa indukcyjność i pogarsza działanie przy impulsie.
- Dobieram właściwy wariant do układu sieci, na przykład TT, TN-S, TN-C-S albo do strony DC w PV.
- Sprawdzam, czy producent przewidział zabezpieczenie nadprądowe albo zalecaną wkładkę wstępną.
- Nie prowadzę przewodów „naokoło”, bo długi tor połączenia osłabia efekt całej ochrony.
- Kontroluję wskaźnik stanu, a przy bardziej rozbudowanych instalacjach rozważam styk zdalnej sygnalizacji.
- Po montażu trzeba jeszcze sprawdzić współpracę z pozostałą aparaturą, bo źle zrobiony układ potrafi powodować problemy eksploatacyjne.
Takie prace powinien wykonać elektryk. Tu liczy się nie tylko przykręcenie modułu, ale też znajomość układu sieci, przekrojów przewodów i zasad ochrony przeciwporażeniowej. Dobrze zrobiony montaż działa cicho i bezobsługowo; źle zrobiony potrafi zamienić porządną ochronę w element, który istnieje tylko na papierze.
Nawet poprawnie dobrany SPD traci sens, jeśli w projekcie pojawi się kilka prostych błędów. Właśnie one najczęściej decydują o tym, czy sprzęt jest naprawdę chroniony, czy tylko „wydaje się zabezpieczony”.
Najczęstsze błędy, przez które ochrona traci sens
Z mojego doświadczenia powtarza się kilka błędów, które widuję zarówno w domach, jak i w małych firmach. Najgorsze jest to, że większość z nich da się wyeliminować bez wielkiego budżetu, tylko trzeba wiedzieć, czego nie robić.
- Traktowanie listwy jako ochrony całego budynku. Listwa przy komputerze nie zastąpi SPD w rozdzielnicy.
- Brak stopniowania. Jedno urządzenie przy gnieździe nie skasuje energii dużego impulsu, który wszedł do instalacji od strony zasilania.
- Ignorowanie linii danych. Router zasilany przez listwę, ale podłączony do niezabezpieczonego LAN-u, nadal jest narażony.
- Dobór bez parametrów. Sama nazwa handlowa nie wystarczy, jeśli nie pasują Uc i Up.
- Brak kontroli po zadziałaniu. Część modułów zużywa się po większym impulsie i wymaga wymiany.
- Za długie połączenia. Dodatkowa pętla przewodu potrafi zjeść sporą część korzyści z całego układu.
Jeśli mam wybrać jeden wniosek z tej sekcji, to taki: ochrona działa najlepiej jako układ kilku warstw, a nie pojedynczy produkt z obietnicą „zabezpieczymy wszystko”. To prowadzi już do kosztów, bo ceny też najlepiej oceniać właśnie w takim układzie.
Ile to kosztuje i co dostajesz w zamian
W polskich sklepach i hurtowniach rozrzut cen jest spory, bo wpływa na nie liczba biegunów, marka, maksymalny prąd wyładowczy, sposób sygnalizacji i to, czy urządzenie jest modułowe. Dlatego patrzę na koszt nie jako na cenę samego pudełka, ale jako koszt całej ochrony w danym miejscu.
| Rozwiązanie | Orientacyjna cena | Kiedy ma sens |
|---|---|---|
| Listwa przeciwprzepięciowa T3 | 50–250 zł | Stanowisko pracy, RTV, komputer, router |
| Moduł T3 do punktu końcowego | 80–300 zł | Gdy chcesz dołożyć ochronę tuż przy urządzeniu |
| SPD T2 do rozdzielnicy | 150–600 zł | Najczęstszy wybór do domu i mieszkania |
| T1+T2 | 300–1200 zł | Gdy potrzebujesz ochrony na wejściu instalacji |
| SPD do PV lub linii danych | 100–500+ zł za obwód | Osobna ochrona dla DC, LAN, anten i automatyki |
| Montaż elektryka | 200–800 zł | Zależnie od rozdzielnicy, liczby modułów i pomiarów |
W praktyce różnica między tanim a porządnym rozwiązaniem często wynika z parametrów, nie tylko z marki. Dopłata do lepszego Up, sygnalizacji stanu albo wymiennego modułu ma sens, jeśli chronię sprzęt za kilka tysięcy złotych. Gdy stawką jest tylko pojedyncza lampka biurkowa, nie ma sensu przesadzać, ale przy elektronice domowej i automatyce oszczędność bywa złudna.
Przed zakupem zostaje już tylko kilka oznaczeń i parametrów, które odróżniają sprzęt sensowny od przypadkowego. To właśnie one pomagają kupić raz i nie wracać do tematu po pierwszej burzy.
Co sprawdzam na etykiecie przed zakupem
Jeśli chcę kupić ochronę, która ma realnie działać, patrzę na kilka rzeczy, a nie tylko na napis „surge protection” na opakowaniu. To prosta filtracja, ale bardzo skuteczna.
- Norma IEC/EN 61643-11 lub równoważna zgodność dla SPD niskiego napięcia.
- Typ urządzenia dopasowany do miejsca montażu: T1, T2 albo T3.
- Uc, czyli napięcie pracy ciągłej, które musi pasować do instalacji.
- Up, czyli poziom ograniczenia napięcia, ważny dla wrażliwego sprzętu.
- In, Imax lub Iimp, czyli zdolność odprowadzania impulsu.
- Wskaźnik stanu albo możliwość zdalnej sygnalizacji, jeśli ochronę mam w większym układzie.
- Wymienny moduł, jeśli zależy mi na serwisie bez wymiany całego aparatu.
- Dopasowanie do układu sieci i do instalacji PV, jeśli taka istnieje.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to taką: lepiej kupić prostszy, ale dobrze dobrany układ ochrony niż drogi aparat włożony w źle zaprojektowaną rozdzielnicę. W temacie przepięć wygrywa poprawny montaż, sensowny dobór i kontrola stanu, a nie sama obietnica z opakowania. Takie podejście daje realną ochronę dla domu, elektroniki i automatyki, a właśnie o to chodzi w rozsądnie zaprojektowanej ochronie przed przepięciami.
