Wyładowanie elektrostatyczne potrafi uszkodzić elektronikę, zanim w ogóle zobaczysz iskrę. Problem rośnie szczególnie przy naprawie komputerów, modułów sterujących, czujników i płyt PCB, bo wiele elementów reaguje na ładunek statyczny znacznie wcześniej, niż reaguje człowiek. W tym tekście wyjaśniam, skąd bierze się ten problem, jak go ograniczać i jak urządzić bezpieczne stanowisko pracy bez przesady i bez fałszywego poczucia bezpieczeństwa.
Kluczowe informacje o wyładowaniach elektrostatycznych
- ESD to gwałtowne wyrównanie potencjałów między obiektami o różnym ładunku, często niewidoczne, a mimo to groźne dla elektroniki.
- Suchy klimat w pomieszczeniu, syntetyczne ubrania, plastikowe opakowania i tarcie są najczęstszymi źródłami ładunku.
- Najlepiej działa zestaw, a nie pojedynczy gadżet: opaska, mata, wspólny punkt odniesienia i antystatyczne opakowania.
- Opaska antystatyczna nie zastępuje zasad bezpieczeństwa elektrycznego przy pracy przy urządzeniach pod napięciem.
- W domu wystarczy prosty reżim pracy, ale przy wrażliwej elektronice i naprawach zawodowych potrzebna jest pełna strefa ESD.
Czym jest ESD i dlaczego szkodzi elektronice
ESD to szybkie, spontaniczne przemieszczenie ładunku elektrostatycznego między obiektami o różnym potencjale. W praktyce wygląda to jak krótki impuls lub iskra, ale szkoda nie wynika z efektu wizualnego, tylko z energii i prądu, które trafiają do delikatnej struktury półprzewodnika. Właśnie dlatego układ może paść nawet wtedy, gdy człowiek nie poczuje żadnego „kopnięcia”.
Najbardziej narażone są elementy CMOS, MOSFET-y, wejścia logiczne, czujniki, układy komunikacyjne i drobna automatyka. Czasem uszkodzenie jest natychmiastowe, a czasem układ tylko częściowo traci parametry i zaczyna działać niestabilnie. To gorszy wariant, bo awaria pojawia się później i łatwo ją pomylić z inną usterką.
Branżowe modele testowe, opisane przez ESD Association, opierają się na układzie 100 pF i 1,5 kΩ. Dla mnie to dobry punkt odniesienia: nie trzeba wielkiej energii, żeby narobić problemów, jeśli trafia ona w niewłaściwy fragment elektroniki. W praktyce liczy się więc nie intuicja, tylko kontrola stanowiska i drogi rozładowania.
To prowadzi wprost do pytania, skąd właściwie bierze się ładunek, który potem trzeba rozładować.
Skąd bierze się ładunek statyczny w domu i warsztacie
Najczęstszy mechanizm jest banalny: kontakt, a potem rozdzielenie dwóch materiałów. Tarcie tylko przyspiesza proces, ale nie musi być jedyną przyczyną. Gdy chodzisz po dywanie, zdejmujesz polar, przesuwasz plastikową obudowę po blacie albo wyciągasz płytkę z woreczka, ładunek może narastać bardzo szybko.
| Sytuacja | Co się dzieje | Jak ograniczyć problem |
|---|---|---|
| Chodzenie po dywanie lub winylowej podłodze | Obuwie i podłoże wymieniają ładunek przy każdym kroku | Ogranicz ruch, użyj maty i pracuj w butach z przewidywalną podeszwą |
| Ubrania z polaru, akrylu i innych syntetyków | Materiał ładuje się podczas ocierania o krzesło, blat i ciało | Wybierz bawełnę lub odzież roboczą o mniejszej skłonności do ładowania |
| Plastikowe tacki, folie, zwykłe worki | Izolują ładunek i mogą go oddać nagle przy dotknięciu części | Trzymaj komponenty w opakowaniach ESD, a nie w przypadkowych tworzywach |
| Suche powietrze w ogrzewanym pomieszczeniu | Ładunek trudniej się rozprasza | Nie przesadzaj z suchym ogrzewaniem i dbaj o umiarkowaną wilgotność |
Warto też pamiętać, że nie tylko ludzie są źródłem problemu. Sama płytka, kabel, pojemnik czy nawet narzędzie może się naładować i potem wyładować na innym elemencie. To dlatego w ESD liczy się nie pojedynczy kontakt, ale całe otoczenie pracy.
Gdy już widać, skąd bierze się ładunek, łatwiej dobrać ochronę, która faktycznie ma sens, a nie tylko dobrze wygląda na zdjęciu produktu.
Jakie metody ochrony naprawdę działają

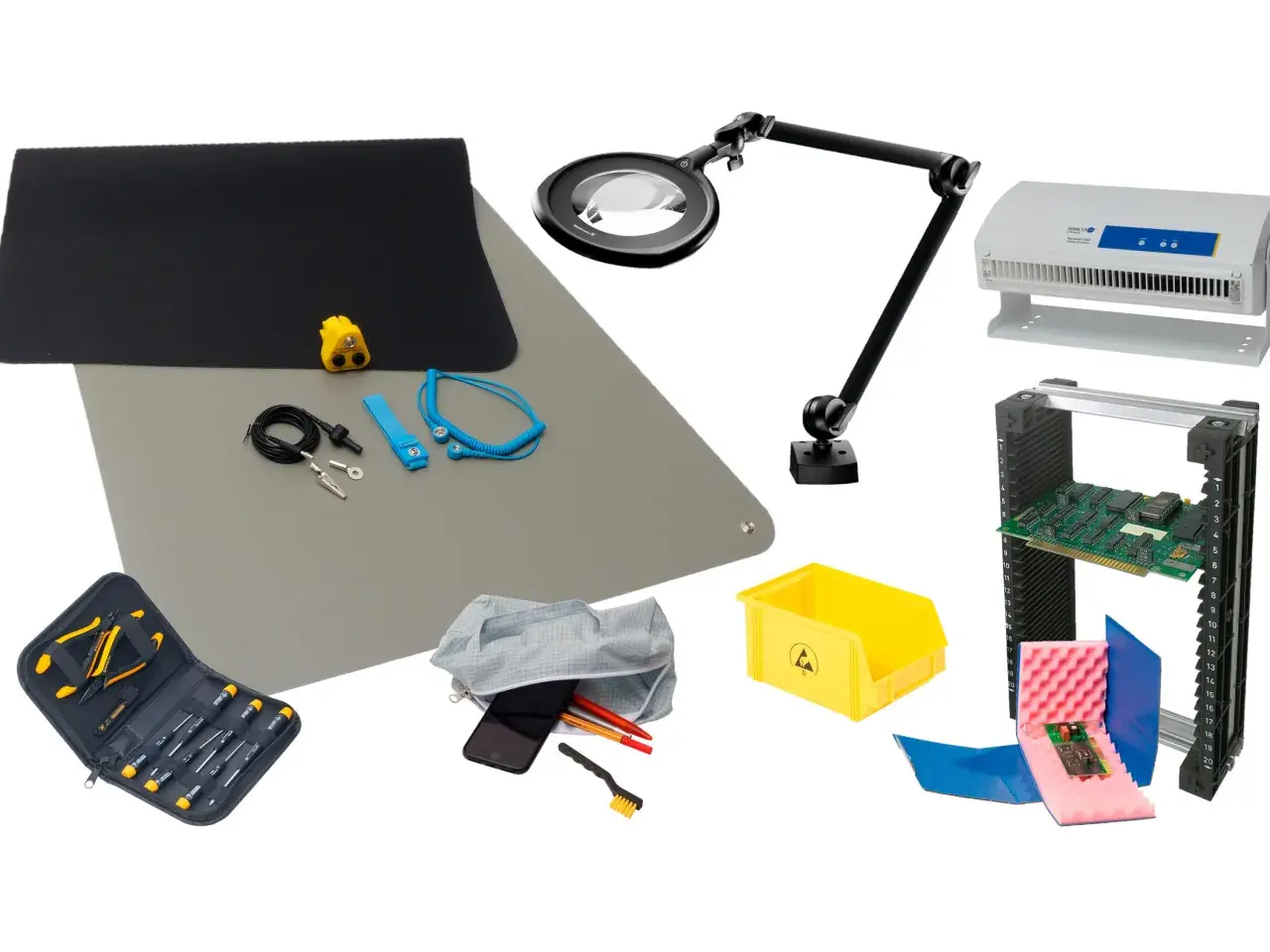

Najskuteczniejsza ochrona opiera się na jednym założeniu: trzeba utrzymywać wszystko na możliwie tym samym potencjale i dać ładunkowi kontrolowaną drogę ujścia. W praktyce oznacza to opaskę antystatyczną, matę roboczą, właściwe uziemienie i opakowania przeznaczone do elektroniki wrażliwej na ładunki.
Ja traktuję opaskę i matę jako zestaw, a nie zamiennik jednego dla drugiego. Opaska pomaga wyrównać potencjał człowieka, mata porządkuje całe stanowisko, a opakowania chronią komponenty przed przypadkowym naładowaniem w transporcie i podczas odkładania.
| Metoda | Co robi | Kiedy ma największy sens | Pułapka |
|---|---|---|---|
| Opaska antystatyczna | Łączy operatora ze wspólnym punktem odniesienia przez przewód i rezystor ochronny, zwykle rzędu 1 MΩ | Przy pracy siedzącej z jedną płytą lub modułem | Nie daje ochrony, jeśli nie ma kontaktu ze skórą albo nie ma sensownego połączenia z systemem stanowiska |
| Mata ESD | Daje komponentom, narzędziom i dłoniom bezpieczną, kontrolowaną powierzchnię roboczą | Przy naprawach, montażu i odkładaniu elementów | Mata bez poprawnego podłączenia do wspólnego punktu jest tylko zwykłą podkładką |
| Opakowania antystatyczne | Chronią części w magazynowaniu, transporcie i podczas wyjmowania z pudełka | Przed i po montażu, gdy element jeszcze nie pracuje na stanowisku | Zwykły worek, folia bąbelkowa albo pianka z marketu nie dają tego samego efektu |
| Jonizator | Neutralizuje ładunek na powierzchniach izolacyjnych, których nie da się łatwo uziemić | Przy dużej ilości plastiku, folii i innych izolatorów | To rozwiązanie raczej dla bardziej wymagających stanowisk niż dla okazjonalnej naprawy w domu |
| Kontrola wilgotności | Zmniejsza narastanie ładunku w suchym środowisku | Zwłaszcza zimą i w ogrzewanych pomieszczeniach | Nie zastępuje maty, opaski ani właściwej organizacji pracy |
Opaska antystatyczna nie jest ochroną przeciwporażeniową. Gdy pracujesz przy urządzeniu zasilanym z sieci, najpierw odłącz zasilanie i stosuj zasady bezpieczeństwa elektrycznego. ESD i BHP to dwa różne tematy, które łatwo ze sobą pomylić, a nie powinno się tego robić.
Gdy masz już narzędzia i strefę, czas ułożyć samą pracę krok po kroku.
Jak zorganizować bezpieczne stanowisko ESD krok po kroku
Jeśli buduję stanowisko od zera, zaczynam od prostego porządku. Najwięcej daje nie spektakularny sprzęt, tylko konsekwentna organizacja miejsca pracy.
- Usuń z blatu wszystko, co łatwo się ładuje: folię, styropian, przypadkowe plastikowe tacki i miękkie opakowania.
- Połóż matę ESD i podłącz ją do sprawdzonego punktu odniesienia, najlepiej w tym samym układzie, w którym pracuje opaska.
- Załóż opaskę bezpośrednio na skórę, nie na rękaw bluzy, i sprawdź, czy przewód nie jest uszkodzony ani poluzowany.
- Trzymaj komponenty w opakowaniach antystatycznych aż do chwili, gdy faktycznie trafiają na stół.
- Odkładaj płytki tylko na matę albo inne powierzchnie przeznaczone do ESD, nigdy na karton, zwykłą piankę czy goły plastik.
- Jeśli to możliwe, od czasu do czasu sprawdź opaskę testerem ciągłości albo dedykowanym testerem ESD, bo niewidoczna awaria przewodu potrafi zniweczyć całą ochronę.

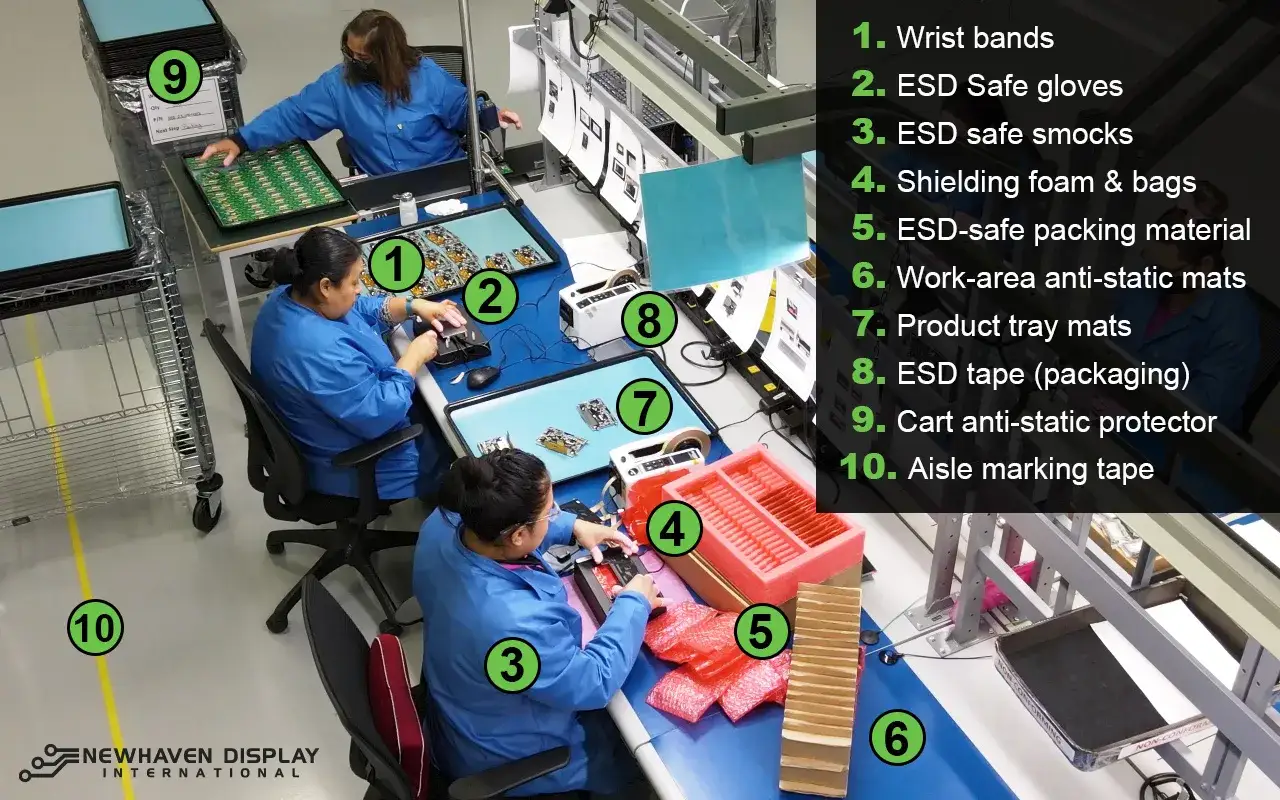

W domu takie minimum zwykle wystarcza do bezpiecznych napraw komputerów, paneli sterujących czy modułów zasilania pomocniczego. W serwisie i w produkcji dochodzi jeszcze procedura, oznaczenie strefy, kontrola odzieży i regularna weryfikacja punktów uziemienia. To nie jest przesada, tylko sposób na to, żeby jeden drobny impuls nie zamienił się w serię strat.
Samo wyposażenie nie wystarczy, jeśli po drodze popełniasz typowe błędy.
Najczęstsze błędy, które dają fałszywe poczucie bezpieczeństwa
Najwięcej problemów widzę nie tam, gdzie nie ma żadnych zabezpieczeń, tylko tam, gdzie są zabezpieczenia udawane. To właśnie one najbardziej usypiają czujność.
| Błąd | Dlaczego to zawodzi | Lepszy nawyk |
|---|---|---|
| Mata bez uziemienia | Daje wygodny blat, ale nie odprowadza ładunku w kontrolowany sposób | Sprawdź cały tor połączenia, a nie tylko samą powierzchnię |
| Opaska założona na ubranie | Nie ma kontaktu ze skórą, więc człowiek nadal może się ładować | Zakładaj ją bezpośrednio na nadgarstek i kontroluj dopasowanie |
| Odkładanie części na zwykły worek lub karton | Materiał może gromadzić ładunek zamiast go rozpraszać | Używaj opakowań i podkładek przeznaczonych do elektroniki wrażliwej na ładunki |
| Dotykanie „byle jakiego” metalowego elementu | Metal nie zawsze jest rzeczywiście połączony z uziemieniem i nie zawsze wyrównuje potencjał | Korzystaj ze sprawdzonego punktu odniesienia stanowiska |
| Praca na dywanie, w polarze i przy suchym powietrzu | Ładunek narasta szybciej niż w zwykłym warsztatowym otoczeniu | Zmniejsz ilość syntetyków i ogranicz czynniki sprzyjające ładowaniu |
| Mylenie ESD z ochroną przed porażeniem | Sprzęt antystatyczny nie chroni przed napięciem sieciowym | Najpierw odłącz zasilanie i stosuj osobne zasady BHP |
Po odfiltrowaniu tych błędów łatwiej ocenić, kiedy wystarczy zwykła ostrożność, a kiedy naprawdę potrzebna jest pełna strefa ochronna.
Kiedy domowa ostrożność wystarczy, a kiedy potrzebna jest pełna strefa ESD
Nie każda naprawa wymaga takiego samego poziomu zabezpieczeń. Ja patrzę na trzy rzeczy: wrażliwość podzespołu, wartość całego urządzenia i to, czy pracuję jednorazowo, czy regularnie. Im bardziej delikatna elektronika i im mniejsza tolerancja na błąd, tym bardziej opłaca się zbudować pełniejsze środowisko ochronne.
| Sytuacja | Minimalny sensowny poziom ochrony | Kiedy podnieść poprzeczkę |
|---|---|---|
| Wymiana RAM, SSD lub drobny upgrade w komputerze domowym | Porządek na stole, ograniczenie syntetyków, mata lub przynajmniej kontrolowane miejsce pracy | Gdy pracujesz na drogiej płycie, w suchym pomieszczeniu albo przy kilku otwartych podzespołach naraz |
| Naprawa płyt sterujących, czujników, modułów smart home i elektroniki DIY | Opaska, mata i antystatyczne opakowanie do przechowywania | Gdy element jest trudno dostępny, drogi albo nie masz zapasu na ewentualny błąd |
| Praca serwisowa lub mała produkcja | Pełna strefa ESD, procedura odkładania części, sprawdzone punkty odniesienia i kontrola narzędzi | To już nie jest opcja, tylko standard pracy |
| Okazjonalna naprawa w garażu zimą | Minimum ochrony i większa dyscyplina w poruszaniu się po stanowisku | Jeśli pojawiają się objawy losowych błędów po montażu, ochronę trzeba wzmocnić |
Prosta zasada brzmi tak: jeśli koszt albo trudność wymiany rośnie, rośnie też sens lepszej ochrony. W przypadku elektroniki nie chodzi o to, by wszędzie budować laboratorium, tylko by nie zostawiać ryzyka tam, gdzie można je łatwo ograniczyć. Na koniec zostaje już tylko praktyczny zestaw na start.
Mój minimalny zestaw na start, który daje największą różnicę
- Opaska antystatyczna z przewodem i sensownym punktem podłączenia.
- Mata ESD na główny blat roboczy.
- Kilka woreczków lub pudełek antystatycznych do odkładania i transportu części.
- Nałóg sprawdzania, czy komponent leży na właściwej powierzchni, a nie na „tymczasowej” folii czy kartonie.
- Świadome unikanie suchego, chaotycznego stanowiska, na którym wszystko się przesuwa i ładuje.
Jeśli miałbym wybrać tylko trzy rzeczy, wziąłbym opaskę, matę i zwyczaj odkładania podzespołów wyłącznie do antystatycznych opakowań lub na przygotowaną powierzchnię. Resztę można dobudowywać później, ale właśnie te podstawy najczęściej robią największą różnicę w realnej ochronie elektroniki.
