W nowoczesnej elektryce samochodowej jeden niewielki sterownik potrafi zablokować kilka pozornie niezależnych funkcji naraz: centralny zamek, światła, wycieraczki, rozruch czy komunikaty na desce. Ten tekst wyjaśnia, czym jest BSI, jak rozpoznać jego realną awarię, co najczęściej ją wywołuje i kiedy wystarczy reset, a kiedy potrzebna jest naprawa albo wymiana.
Najkrócej mówiąc, chodzi o sterownik, który spina całą elektronikę nadwozia
- Centralny moduł nadwozia spotyka się głównie w Peugeot, Citroën, DS i części Opla na wspólnych platformach.
- Nie odpowiada za sam silnik, tylko za logikę wielu funkcji komfortu i komunikację między sterownikami.
- Typowe objawy to losowe błędy, brak reakcji centralnego zamka, problemy z wycieraczkami, światłami i rozruchem.
- Najczęstsze przyczyny to słaby akumulator, spadki napięcia, wilgoć, korozja złączy i nieprawidłowe odłączenie zasilania.
- Reset ma sens po problemach z akumulatorem, ale nie naprawi spalonej elektroniki ani uszkodzeń po zalaniu.
- Przy wymianie liczy się kodowanie, dopasowanie immobilizera i zgodność numeru części, a nie tylko to, czy wtyczka pasuje.
Czym jest moduł nadwozia i dlaczego potrafi zatrzymać cały samochód
W praktyce BSI (Body Systems Interface) można traktować jako centrum zarządzania elektryką nadwozia. To on zbiera sygnały z przełączników, pilotów, czujników i innych sterowników, a potem decyduje, co ma zadziałać: ryglowanie drzwi, oświetlenie wnętrza, wycieraczki, kierunkowskazy, czasem też część funkcji związanych z immobilizerem i zasilaniem po zapłonie.
Najprościej mówiąc, nie jest to komputer silnika, tylko sterownik komfortu i logiki nadwozia. Wiele osób myli go z ECU, a to błąd, który opóźnia diagnozę. ECU odpowiada za pracę jednostki napędowej, a ten moduł porządkuje to, co dzieje się w kabinie i na karoserii, zwykle przez magistralę CAN, czyli wspólną sieć komunikacji między sterownikami.
W autach innych marek podobną rolę pełni BCM, UCH, body computer albo junction box. Nazwa jest inna, funkcja bardzo podobna. To ważne, bo jeśli ktoś mówi o „padniętym module nadwozia”, nie zawsze chodzi wyłącznie o francuskie auto, tylko o całą klasę sterowników nadwozia. Dalej pokażę, po czym odróżnić ich rzeczywistą awarię od zwykłego problemu z zasilaniem.

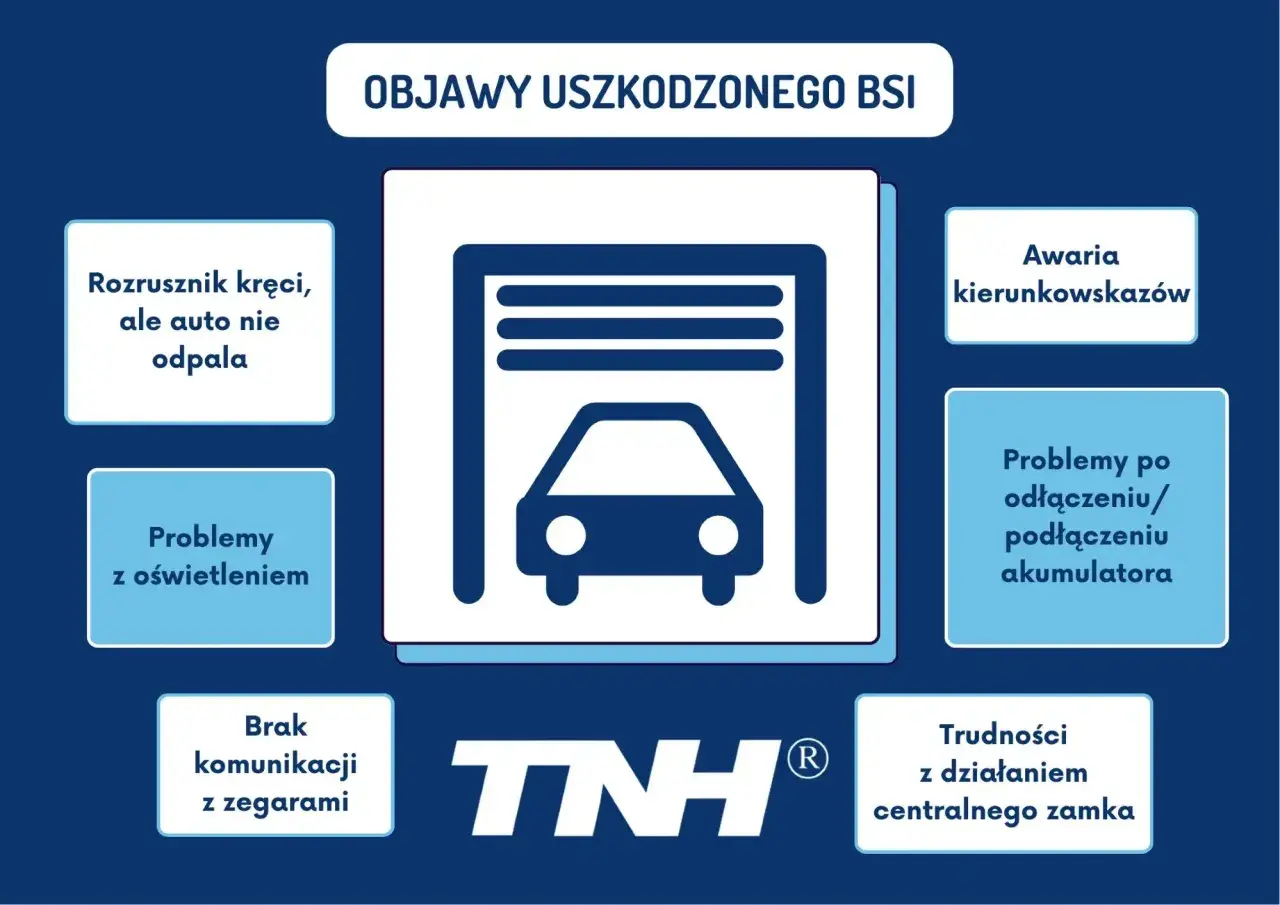

Jak rozpoznać awarię po objawach, a nie po zgadywaniu
Największy problem z diagnozą polega na tym, że uszkodzony sterownik nadwozia potrafi udawać kilka różnych usterek naraz. Jeden dzień auto nie reaguje na pilot, drugiego dnia wariują wycieraczki, a trzeciego pojawia się choinka na desce. Samo to jeszcze nie dowodzi winy modułu, ale daje dobry trop.
| Objaw | Co może oznaczać | Na co patrzę najpierw |
|---|---|---|
| Brak reakcji centralnego zamka | Usterka zasilania, pilota, anteny odbiornika albo logiki sterownika | Akumulator, bezpieczniki, synchronizacja kluczyka |
| Losowe światła i komunikaty | Zakłócenia komunikacji lub problem z masą | Wiązki, złącza, napięcie ładowania |
| Wycieraczki żyją własnym życiem | Błąd w wyjściach sterujących albo zawilgocenie | Przekaźniki, bezpieczniki, ślady wody |
| Auto nie chce odpalić mimo sprawnego rozrusznika | Immobilizer, synchronizacja sterowników, spadek napięcia | Akumulator 12 V, kluczyk, komunikacja diagnostyczna |
| Samochód „budzi się” po zamknięciu, a akumulator rano jest pusty | Usterka logiki uśpienia albo zwarcie w obwodzie komfortu | Pobór prądu na postoju |
Jeśli kilka z tych objawów występuje jednocześnie, podejrzewam raczej problem systemowy niż pojedynczy przełącznik. To dobry moment, żeby nie strzelać częściami, tylko przejść do diagnozy z napięciem, masą i komunikacją. I właśnie tu większość kosztów da się jeszcze ograniczyć.
Co najczęściej psuje ten sterownik
Z mojego doświadczenia największym wrogiem nie jest sama elektronika, tylko warunki pracy. Najczęściej winny bywa słaby akumulator 12 V, szczególnie jeśli auto jeździ krótko, stoi długo albo ma Start-Stop i właściciel bagatelizuje spadki napięcia. Sterownik nadwozia bardzo źle znosi gwałtowne zaniknięcia zasilania i rozruch na mocno zużytym akumulatorze.
Druga częsta przyczyna to wilgoć. Woda pod deską rozdzielczą, nieszczelność szyby, zatkany odpływ albo korozja na złączach potrafią zrobić więcej szkód niż sama awaria elektroniki. W praktyce widzę wtedy zielony nalot na pinach, nadpalone ścieżki albo losowe błędy, które znikają i wracają bez logiki.
Trzecia grupa problemów to błędy po serwisie: odpinanie akumulatora bez zachowania procedury, „pożyczanie prądu” z przypadkowego prostownika, słabe masy, dołożone alarmy, źle wpięte radio albo hak. Moduł nie lubi prowizorek. Jeżeli instalacja była już kiedyś grzebana, ryzyko fałszywych objawów rośnie bardzo szybko.
- Słaby lub zużyty akumulator 12 V.
- Spadki napięcia podczas rozruchu i ładowania.
- Woda, wilgoć i korozja złączy.
- Źle wykonany montaż akcesoriów.
- Uszkodzenia po nieprawidłowym odłączeniu zasilania.
- Przepalone ścieżki, przekaźniki lub elementy wykonawcze wewnątrz modułu.
To prowadzi do najważniejszego pytania: co sprawdzić najpierw, zanim uzna się, że trzeba kupować kolejny sterownik.
Jak diagnozuję problem krok po kroku
Ja zaczynam od podstaw, bo w elektronice samochodowej najdroższe błędy popełnia się wtedy, gdy pomija się banalne rzeczy. Pierwszy krok to pomiar akumulatora i ładowania. Napięcie spoczynkowe około 12,6 V jest rozsądne dla naładowanego akumulatora, a podczas pracy alternatora zwykle oczekuję mniej więcej 13,8-14,7 V. Jeśli wyniki są wyraźnie poza tym zakresem, dalsza diagnoza modułu nadwozia traci sens, bo problem może być po stronie zasilania.
Drugi krok to bezpieczniki, masy i złącza. Szukam nie tylko przepalonego wkładu, ale też luźnych styków, śladów przegrzania i wody. Dopiero potem podpinam diagnostykę i patrzę, czy sterownik odpowiada, czy gubi komunikację z innymi jednostkami. CAN, czyli magistrala wymiany danych, potrafi pokazać dużo więcej niż sama kontrolka na zegarach.
Trzeci krok to sprawdzenie, czy objaw nie jest skutkiem uśpienia auta po rozładowaniu. W wielu przypadkach po słabym akumulatorze samochód potrzebuje prawidłowego resetu zasilania, żeby ponownie zsynchronizować sterowniki. Jeśli po tym problem zostaje, traktuję go już jako realną usterkę, a nie chwilowy bunt elektroniki.
Jeżeli chcesz zobaczyć sam moduł w kontekście zabudowy pod deską, ta sekcja zwykle najlepiej korzysta z ilustracji technicznej albo zdjęcia z demontażu.
Reset, naprawa czy wymiana i ile to zwykle kosztuje
Reset ma sens wtedy, gdy problem pojawił się po słabym akumulatorze, awaryjnym odpalaniu albo odłączeniu zasilania. To nie jest cudowna naprawa, tylko uporządkowanie stanu sterowników. W praktyce często pomaga, jeśli auto nagle zaczęło zgłaszać dziwne błędy po dłuższym postoju lub po wymianie akumulatora.
Bezpieczna procedura jest prosta, ale trzeba ją wykonać spokojnie: wyłącz zapłon, odczekaj około 2 minut, nie używaj pilota ani przełączników, odłącz zasilanie zgodnie z instrukcją auta, po ponownym podłączeniu odczekaj około 1 minutę przed rozruchem. W niektórych modelach producent podaje własną kolejność i wtedy trzymam się jej zamiast improwizować.
Jeśli moduł jest zalany, ma uszkodzoną elektronikę albo widać ślady przepalenia, reset nie pomoże. Wtedy wchodzą w grę naprawa elektroniki, klonowanie danych albo wymiana na właściwy egzemplarz z kodowaniem. Tu liczy się zgodność numeru części, wersji oprogramowania i immobilizera. Sam fakt, że wtyczka pasuje, niczego jeszcze nie gwarantuje.
| Usługa | Orientacyjny koszt w Polsce | Kiedy ma sens |
|---|---|---|
| Podstawowa diagnostyka elektryki | 150-250 zł | Gdy objawy są niejednoznaczne i trzeba zacząć od zasilania, mas oraz odczytu błędów |
| Głębsza diagnostyka komunikacji i wiązek | 250-400 zł | Gdy auto ma wiele losowych błędów albo gubi łączność ze sterownikami |
| Naprawa elektroniki modułu | 300-900 zł | Gdy uszkodzenie jest lokalne i da się uratować płytę lub elementy wykonawcze |
| Używany moduł | 500-1000 zł | Gdy trzeba wymienić całość, ale nowa część jest nieopłacalna |
| Nowy moduł | 1500-3000 zł | Gdy zależy ci na pełnej zgodności i chcesz ograniczyć ryzyko powrotu usterki |
| Programowanie i dopasowanie | 200-600 zł | Po wymianie lub przy klonowaniu danych z poprzedniego sterownika |
Najczęściej opłaca się nie kupować części w ciemno. Jeśli diagnoza wskazuje tylko na błąd zasilania albo problem po rozładowaniu akumulatora, wydatek kończy się zwykle na kilkuset złotych. Jeśli jednak doszło do zalania lub komunikacja CAN jest niestabilna, realny koszt rośnie, bo w grę wchodzi już robota na sterowniku, a nie szybki reset.
Kiedy oddać auto elektrykowi, zamiast walczyć samemu
Samodzielny reset ma sens przy prostych objawach i świeżym epizodzie z akumulatorem. Jeśli jednak samochód nie odpala, centralny zamek działa losowo, na desce wysypały się błędy kilku układów naraz albo po zamknięciu auta wyraźnie słychać, że elektronika nie zasypia, nie przeciągałbym tematu. To już jest poziom, na którym potrzebna jest diagnostyka z pomiarem poboru prądu i odczytem danych ze sterowników.
Do elektryka jadę też wtedy, gdy widzę wodę pod deską, nadpalone bezpieczniki, ślady korozji na pinach albo spalony zapach z wnętrza modułu. W takich przypadkach każdy kolejny test wykonywany na oślep może tylko pogorszyć sprawę. Tu naprawdę wygrywa metodyka, nie intuicja.
- Auto nie odpala mimo sprawnego rozrusznika i dobrego akumulatora.
- Po wyłączeniu zapłonu nie usypiają się odbiorniki.
- Pojawia się kilka błędów naraz, które nie mają wspólnej przyczyny mechanicznej.
- Widać wilgoć, korozję lub ślady przegrzania.
- Potrzebne jest kodowanie, klonowanie lub dopasowanie immobilizera.
W praktyce im szybciej odróżnisz problem z zasilaniem od realnej awarii sterownika, tym mniejsze ryzyko niepotrzebnej wymiany całego modułu. I to jest dokładnie ten moment, w którym porządna diagnoza oszczędza więcej niż sama część.
Co warto zapamiętać, zanim uznasz elektronikę nadwozia za winowajcę
Najważniejsza rzecz jest prosta: moduł nadwozia rzadko psuje się sam z siebie bez powodu. Zwykle poprzedza to słaby akumulator, skoki napięcia, wilgoć albo wcześniejsze prace przy instalacji. Dlatego w dobrym warsztacie nie zaczyna się od wymiany części, tylko od sprawdzenia zasilania, mas, komunikacji i historii objawów.
Jeśli widzisz tylko pojedynczy kaprys, warto najpierw wykonać bezpieczny reset i wrócić do podstaw. Jeśli jednak elektronika wariuje szerzej, nie ryzykuję zgadywaniem. W przypadku takiego sterownika liczy się kolejność działań, a nie siła nacisku na kolejne przyciski.
Najlepszy efekt daje spokojna diagnostyka, zgodna z procedurą dla konkretnego modelu, oraz naprawa tam, gdzie naprawdę jest uszkodzenie. To podejście jest zwykle tańsze, szybsze i po prostu rozsądniejsze niż wymiana całego sterownika na ślepo.
