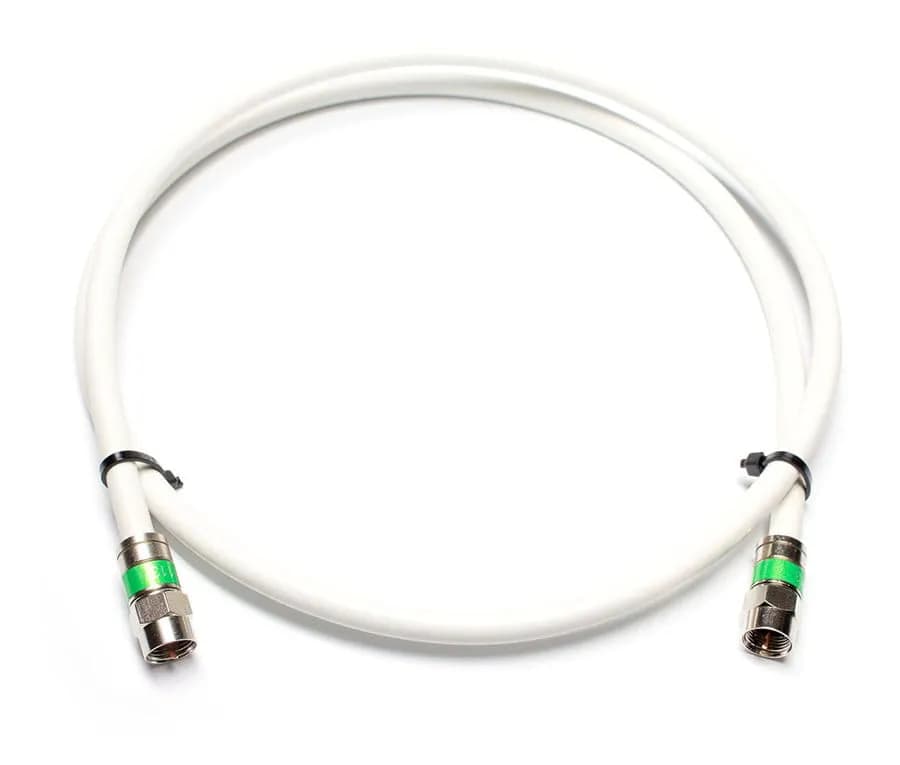

Kabel antenowy z końcówkami to niezbędny element każdej instalacji antenowej. Łączy antenę z odbiornikiem, zapewniając wysoką jakość sygnału. Składa się z kabla koncentrycznego i wtyków antenowych na obu końcach. Dostępne są różne rodzaje kabli i końcówek, dostosowane do konkretnych potrzeb. Najczęściej spotykane to kable do telewizji naziemnej i satelitarnej.
Wybór odpowiedniego kabla z końcówkami jest kluczowy dla uzyskania dobrego odbioru. Warto zwrócić uwagę na jakość materiałów i parametry techniczne. Prawidłowo dobrany kabel zapewni czysty obraz i dźwięk bez zakłóceń.
Najważniejsze informacje:- Kabel antenowy z końcówkami składa się z przewodu i wtyków
- Istnieją różne rodzaje kabli: koncentryczne, satelitarne, telewizyjne
- Popularne końcówki to wtyk F i wtyk antenowy prosty lub kątowy
- Zapewnia łatwy montaż i wysoką jakość sygnału
- Przy wyborze należy zwrócić uwagę na jakość i kompatybilność
Rodzaje kabli antenowych do telewizora
Kabel antenowy z końcówkami to kluczowy element każdej instalacji telewizyjnej. Wybór odpowiedniego typu może znacząco wpłynąć na jakość odbioru sygnału. Przyjrzyjmy się różnicom między najpopularniejszymi rodzajami.
Kabel koncentryczny do anteny to podstawowy typ przewodu używany w instalacjach telewizyjnych. Składa się z centralnego przewodnika otoczonego izolatorem i ekranem. Zapewnia dobrą ochronę przed zakłóceniami zewnętrznymi.
Kabel do anteny satelitarnej z wtyczkami różni się od standardowego kabla koncentrycznego. Ma lepsze parametry tłumienia i jest przystosowany do przesyłania sygnałów o wyższych częstotliwościach, co jest kluczowe w przypadku telewizji satelitarnej.
Kabel do telewizji naziemnej to często po prostu wysokiej jakości kabel koncentryczny. Musi być odporny na zakłócenia i zapewniać niskie straty sygnału, szczególnie na dłuższych odcinkach.
- RG6 - najpopularniejszy typ kabla do instalacji domowych, oferuje dobry kompromis między jakością a ceną
- RG11 - grubszy kabel o mniejszym tłumieniu, idealny do dłuższych instalacji
- RG59 - cieńszy i bardziej elastyczny, często używany w krótszych połączeniach
- H155 - kabel o niskich stratach, często stosowany w instalacjach profesjonalnych
- Tri-Shield - kabel z potrójnym ekranowaniem, zapewniający doskonałą ochronę przed zakłóceniami
Znaczenie końcówek w kablach antenowych
Przewód antenowy z wtykami to nie tylko sam kabel, ale i jego zakończenia. Końcówki pełnią kluczową rolę w transmisji sygnału, zapewniając stabilne i niezakłócone połączenie między anteną a odbiornikiem.
Dobrej jakości końcówki minimalizują straty sygnału na złączu i zapobiegają przedostawaniu się zakłóceń. To szczególnie ważne w przypadku sygnałów wysokiej częstotliwości, jak w telewizji cyfrowej czy satelitarnej.
Wtyk typu F to najpopularniejszy rodzaj końcówki w instalacjach antenowych i satelitarnych. Charakteryzuje się prostą konstrukcją i niezawodnością. Łatwo go zamontować i zapewnia dobre połączenie elektryczne.
Wtyk IEC (zwany też antenowym) to standard w starszych instalacjach telewizyjnych. Występuje w wersji męskiej i żeńskiej, co może być mylące dla początkujących użytkowników. Zapewnia stabilne połączenie, ale jest mniej odporny na przypadkowe rozłączenie niż wtyk F.
Złącze BNC, choć rzadziej spotykane w domowych instalacjach, jest cenione w profesjonalnych zastosowaniach. Oferuje bardzo stabilne połączenie dzięki systemowi bagnetowemu, co jest szczególnie ważne w środowiskach narażonych na wibracje.
Czytaj więcej: Miernik jakości wody: jak działa i dlaczego jest niezbędny
Kluczowe parametry techniczne kabli antenowych
Impedancja to kluczowy parametr kabla antenowego z końcówkami. Określa opór elektryczny przewodu dla sygnałów o wysokiej częstotliwości. Standardowa wartość dla instalacji telewizyjnych to 75 omów. Dopasowanie impedancji kabla do urządzeń jest kluczowe dla minimalizacji odbić sygnału.
Tłumienność to miara strat sygnału w kablu. Wyrażana jest w decybelach na jednostkę długości (np. dB/100m). Niższa wartość oznacza lepszą jakość kabla. Tłumienność rośnie wraz z długością kabla i częstotliwością sygnału, co jest szczególnie istotne przy instalacjach telewizji cyfrowej i satelitarnej.
| Typ kabla | Impedancja | Tłumienność (dB/100m przy 800 MHz) | Średnica zewnętrzna |
|---|---|---|---|
| RG6 | 75 Ω | 18 | 6.9 mm |
| RG11 | 75 Ω | 12 | 10.3 mm |
| RG59 | 75 Ω | 25 | 6.1 mm |
| H155 | 50 Ω | 19 | 5.4 mm |
Jak impedancja wpływa na jakość obrazu?
Impedancja ma bezpośredni wpływ na jakość obrazu telewizyjnego. Niedopasowanie impedancji między kablem a urządzeniami może prowadzić do odbić sygnału, co objawia się jako "duchy" na ekranie lub utrata detali.
Prawidłowo dobrana impedancja zapewnia maksymalny transfer energii sygnału. W przypadku telewizji cyfrowej, niedopasowanie impedancji może skutkować całkowitą utratą sygnału lub pojawieniem się artefaktów w obrazie.
Warto pamiętać, że impedancja całego toru antenowego powinna być jednakowa. Mieszanie elementów o różnych impedancjach (np. 50Ω i 75Ω) może prowadzić do znacznego pogorszenia jakości sygnału.
Korzyści z wyboru kabla z gotowymi końcówkami
- Oszczędność czasu przy instalacji
- Gwarancja prawidłowego montażu końcówek
- Lepsza ochrona przed wilgocią i korozją
- Minimalizacja strat sygnału na złączach
- Większa trwałość i niezawodność połączenia
Kabel tv z końcówkami znacząco przyspiesza proces instalacji. Nie trzeba tracić czasu na precyzyjne przygotowanie końców przewodu i montaż wtyków, co jest szczególnie cenne przy większych projektach lub trudno dostępnych miejscach montażu.
Fabryczne zakończenia zapewniają lepszą ochronę przed czynnikami zewnętrznymi. Profesjonalnie zamontowane końcówki są bardziej odporne na wilgoć i korozję, co przekłada się na dłuższą żywotność całego zestawu i stabilność sygnału przez długi czas.
Gotowe zestawy minimalizują ryzyko błędów montażowych. Nieprawidłowo zamontowana końcówka może prowadzić do znacznych strat sygnału lub nawet całkowitego braku transmisji. Fabrycznie przygotowany kabel antenowy z końcówkami eliminuje to ryzyko.
Jak dobrać odpowiedni kabel antenowy do telewizora?
Długość kabla jest kluczowym czynnikiem. Wybierz przewód, który będzie wystarczająco długi, ale nie przesadnie - każdy dodatkowy metr to potencjalne straty sygnału.
Zwróć uwagę na ekranowanie kabla. W środowiskach z dużą ilością zakłóceń elektromagnetycznych, kabel z potrójnym ekranowaniem może znacząco poprawić jakość odbioru.
Upewnij się, że końcówki kabla są kompatybilne z Twoim sprzętem. Większość nowoczesnych telewizorów używa wtyków typu F, ale starsze modele mogą wymagać przejściówek.
Sprawdź parametry tłumienności, szczególnie jeśli planujesz długie połączenie. Kable o niższej tłumienności, choć droższe, mogą być niezbędne przy odległościach powyżej 20 metrów.
Porada: Przy zakupie kabla antenowego z końcówkami, zwróć szczególną uwagę na jakość wykonania wtyków. Powinny być solidne, bez luzów i z dobrym zabezpieczeniem przed wilgocią. To często decyduje o długoterminowej niezawodności instalacji.
Czy długość kabla ma znaczenie?
Długość kabla antenowego z końcówkami ma ogromne znaczenie dla jakości sygnału. Każdy dodatkowy metr przewodu zwiększa tłumienie, co może prowadzić do pogorszenia jakości obrazu lub nawet całkowitej utraty sygnału.
W przypadku sygnałów cyfrowych, zbyt długi kabel może spowodować, że poziom sygnału spadnie poniżej progu detekcji odbiornika. W rezultacie, zamiast stopniowego pogorszenia jakości, możemy doświadczyć nagłej utraty obrazu.
Dla typowych instalacji domowych, kabel o długości do 15 metrów zwykle nie powoduje zauważalnych problemów. Przy długościach 15-30 metrów warto rozważyć kabel o lepszych parametrach (np. RG11 zamiast RG6). Powyżej 30 metrów często konieczne jest zastosowanie wzmacniacza sygnału lub kabla o bardzo niskich stratach.
Prawidłowy montaż kabla antenowego
1. Przygotuj trasę kabla, unikając ostrych zagięć i źródeł ciepła. Kabel nie powinien być naprężony.
2. Jeśli montujesz własne końcówki, użyj specjalnego narzędzia do ściągania izolacji. Precyzyjne przygotowanie końca kabla jest kluczowe dla dobrego połączenia.
3. Załóż końcówkę na kabel, upewniając się, że centralny przewodnik jest odpowiedniej długości i nie dotyka ekranu.
4. Użyj zaciskarki do prawidłowego zaciśnięcia końcówki. Zbyt słabe zaciśnięcie może prowadzić do niestabilnego połączenia, a zbyt mocne może uszkodzić kabel.
5. Zabezpiecz połączenia przed wilgocią, zwłaszcza na zewnątrz. Można użyć specjalnej taśmy lub gumowych osłon.
Najczęstsze błędy przy montażu to niedokładne ściągnięcie izolacji, niewłaściwe zaciśnięcie końcówki i zbyt ostre zginanie kabla. Unikaj też prowadzenia kabla antenowego równolegle do przewodów elektrycznych, co może wprowadzać zakłócenia.
Narzędzia potrzebne do instalacji
- Ściągacz izolacji - do precyzyjnego usuwania zewnętrznej powłoki kabla
- Zaciskarka - niezbędna do prawidłowego montażu końcówek na kablu
- Miernik sygnału - pomaga w optymalizacji ustawienia anteny i sprawdzeniu jakości połączenia
- Nóż techniczny - przydatny do precyzyjnego przycinania kabla i izolacji
- Multimetr - do sprawdzenia ciągłości połączeń i wykrywania ewentualnych zwarć
Konserwacja i dbanie o kabel antenowy
Regularnie sprawdzaj stan fizyczny kabla. Szukaj pęknięć, zagięć lub innych uszkodzeń mechanicznych, które mogą wpływać na jakość sygnału. Wymień uszkodzone odcinki, nie próbuj ich naprawiać taśmą izolacyjną.
Chroń połączenia przed wilgocią. Używaj specjalnych osłon lub taśm wodoodpornych na zewnętrznych złączach. Wilgoć może prowadzić do korozji i znacznego pogorszenia jakości sygnału.
Unikaj naprężania kabla. Zbyt mocno naciągnięty przewód antenowy z złączami F może się uszkodzić lub poluzować w miejscu połączeń. Zostaw niewielki luz przy mocowaniu kabla.
Regularnie czyść złącza. Kurz i brud mogą gromadzić się na końcówkach, prowadząc do pogorszenia jakości połączenia. Użyj sprężonego powietrza lub miękkiej szczoteczki do delikatnego czyszczenia.
Ekstremalne temperatury, bezpośrednie nasłonecznienie i częste zginanie to główne czynniki skracające żywotność kabla antenowego. W miarę możliwości, prowadź kabel w zacienionych i chronionych miejscach, unikając narażenia na skrajne warunki atmosferyczne.
Rozwiązywanie typowych problemów z kablem antenowym
Brak sygnału może wynikać z uszkodzenia kabla lub poluzowania końcówek. Sprawdź wizualnie cały przebieg kabla i upewnij się, że wszystkie połączenia są solidne. Jeśli problem persist uje, użyj miernika sygnału do zlokalizowania miejsca awarii.
Przerywany sygnał często wskazuje na problem z końców kami lub złączami. Sprawdź, czy wtyki są prawidłowo dokręcone i czy nie ma na nich śladów korozji. W razie potrzeby wymień końcówki lub zastosuj specjalny środek czyszczący do złączy elektronicznych.
Słaba jakość obrazu może być spowodowana zbyt długim kablem lub jego niską jakością. Rozważ zastosowanie wzmacniacza sygnału lub wymianę na kabel o lepszych parametrach, np. z lepszym ekranowaniem. Pamiętaj, że kabel koncentryczny do anteny o wysokiej jakości może znacząco poprawić odbiór.
"Duchy" na ekranie często wskazują na problem z impedancją lub odbiciami sygnału. Upewnij się, że wszystkie elementy instalacji (kabel, złącza, ewentualne rozdzielacze) mają tę samą impedancję, typowo 75 omów. Sprawdź też, czy kabel nie jest zagięty pod ostrym kątem, co może powodować odbicia sygnału.
Wybór i utrzymanie idealnego kabla antenowego - klucz do doskonałego odbioru TV
Kabel antenowy z końcówkami to fundament dobrej jakości obrazu i dźwięku w każdym domu. Wybór odpowiedniego typu kabla, z uwzględnieniem jego długości, ekranowania i rodzaju końcówek, może znacząco wpłynąć na jakość odbioru sygnału telewizyjnego. Pamiętaj, że nie zawsze najdroższy oznacza najlepszy - kluczowe jest dopasowanie parametrów kabla do konkretnych potrzeb twojej instalacji.
Prawidłowy montaż i regularna konserwacja są równie ważne jak sam wybór kabla. Unikaj typowych błędów, takich jak ostre zagięcia czy narażanie kabla na ekstremalne warunki atmosferyczne. Regularnie sprawdzaj stan połączeń i reaguj na pierwsze oznaki pogorszenia się jakości sygnału. Pamiętaj, że dobrze dobrany i utrzymany przewód antenowy z wtykami może służyć przez wiele lat, zapewniając stabilny i czysty sygnał.
W przypadku problemów z odbiorem, nie zakładaj od razu, że winna jest antena czy telewizor. Często to właśnie kabel antenowy jest źródłem kłopotów, a jego wymiana lub naprawa może być prostym i skutecznym rozwiązaniem. Nie bój się eksperymentować z różnymi rozwiązaniami, ale jeśli czujesz się niepewnie, zawsze warto skonsultować się ze specjalistą.
