Woltomierz to niezbędne narzędzie dla każdego, kto pracuje z elektrycznością. Służy do pomiaru napięcia elektrycznego w obwodach, co pozwala na monitorowanie i diagnozowanie problemów związanych z instalacjami elektrycznymi. Właściwe użycie woltomierza jest kluczowe, aby uzyskać dokładne wyniki i uniknąć potencjalnych zagrożeń. W tym artykule przedstawimy, jak poprawnie używać woltomierza, aby uniknąć błędów oraz jakie zasady bezpieczeństwa należy przestrzegać podczas pomiarów.
Dowiesz się również, jak podłączyć woltomierz do obwodu, aby uzyskać precyzyjne pomiary, oraz jakie są najczęstsze błędy, których należy unikać. Przykłady praktycznych zastosowań woltomierza w różnych typach obwodów pomogą Ci lepiej zrozumieć jego działanie i interpretację wyników pomiarów.
Kluczowe informacje:- Woltomierz powinien być podłączony do obwodu równolegle, aby uzyskać dokładne pomiary napięcia.
- Dodatni biegun woltomierza łączy się z dodatnią biegunowością zasilania, a ujemny biegun z biegunowością ujemną.
- Przestrzeganie zasad bezpieczeństwa jest kluczowe, aby chronić siebie i sprzęt podczas pomiarów.
- Unikaj częstych błędów, takich jak niewłaściwe ustawienie woltomierza lub nieprawidłowe połączenia.
- Praktyczne przykłady pomiarów w różnych obwodach elektrycznych pomogą w lepszym zrozumieniu działania woltomierza.
Jak poprawnie używać woltomierza, aby uniknąć błędów
Woltomierz to kluczowe narzędzie, które umożliwia pomiar napięcia elektrycznego w obwodach. Poprawne użycie woltomierza jest niezbędne, aby uzyskać dokładne wyniki pomiarów oraz uniknąć potencjalnych błędów, które mogą prowadzić do niebezpiecznych sytuacji. Właściwe ustawienia i techniki pomiarowe są kluczowe dla efektywnego działania tego urządzenia.
Podczas korzystania z woltomierza należy zwrócić uwagę na kilka istotnych zasad. Przede wszystkim, przed rozpoczęciem pomiarów, warto upewnić się, że urządzenie jest odpowiednio skalibrowane i ustawione na odpowiedni zakres napięcia. Nieprawidłowe ustawienia mogą prowadzić do błędnych odczytów, co może mieć poważne konsekwencje w przypadku pracy z instalacjami elektrycznymi.
Podstawowe zasady pomiaru napięcia woltomierzem
Podstawowe zasady pomiaru napięcia obejmują znajomość różnych ustawień woltomierza oraz ich zastosowań. Woltomierze zazwyczaj oferują różne tryby pomiaru, takie jak pomiar napięcia stałego (DC) i zmiennego (AC). Wybór odpowiedniego trybu jest kluczowy, ponieważ różne źródła napięcia wymagają różnych ustawień. Ponadto, ważne jest, aby zawsze stosować woltomierz zgodnie z jego instrukcją obsługi, aby zapewnić bezpieczeństwo i dokładność pomiarów.
Jak podłączyć woltomierz do obwodu elektrycznego

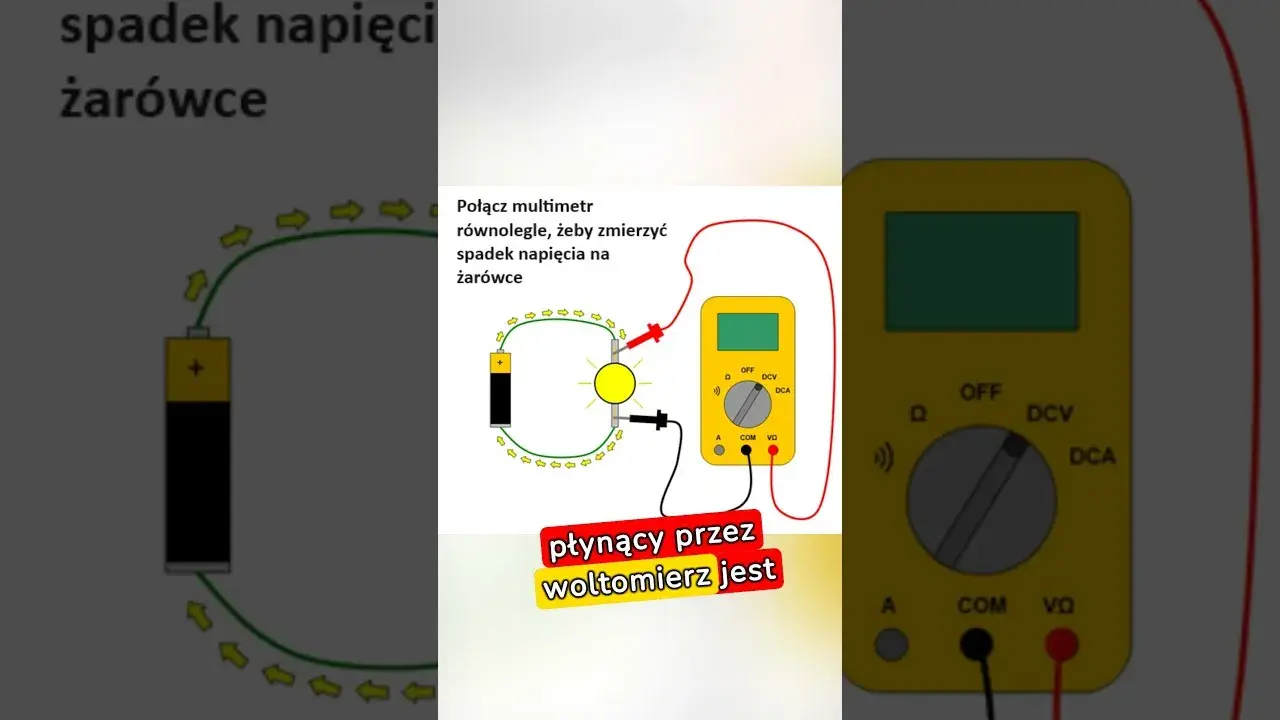

Podłączenie woltomierza do obwodu elektrycznego jest kluczowe dla uzyskania dokładnych pomiarów napięcia. Woltomierz powinien być zawsze podłączony równolegle do obwodu, co pozwala na zmierzenie napięcia bez wpływu na prąd płynący w obwodzie. Dodatni biegun woltomierza należy połączyć z dodatnią biegunowością zasilania, natomiast ujemny biegun powinien być połączony z biegunowością ujemną. Taki sposób podłączenia zapewnia, że woltomierz będzie w stanie prawidłowo zarejestrować napięcie.
Warto również pamiętać, że podłączenie woltomierza w sposób szeregowy może prowadzić do nieprawidłowych odczytów, a w niektórych przypadkach nawet uszkodzenia urządzenia. Dlatego zawsze należy upewnić się, że woltomierz jest podłączony zgodnie z zaleceniami producenta oraz instrukcją obsługi. Prawidłowe podłączenie woltomierza jest kluczowe dla uzyskania wiarygodnych wyników pomiarów.
| Typ połączenia | Opis | Przykład zastosowania |
| Równoległe | Pomiar napięcia w obwodzie bez wpływu na przepływ prądu. | Mierzenie napięcia w gniazdku elektrycznym. |
| Szeregowe | Nieodpowiednie dla pomiaru napięcia, może prowadzić do błędów. | Nie stosować dla pomiaru napięcia w obwodach. |
Kluczowe środki ostrożności podczas używania woltomierza
Podczas korzystania z woltomierza niezwykle ważne jest przestrzeganie odpowiednich środków ostrożności, aby zapewnić bezpieczeństwo zarówno użytkownika, jak i urządzenia. Przede wszystkim należy unikać kontaktu z żywymi przewodami, ponieważ może to prowadzić do porażenia prądem. Zawsze warto używać woltomierza w suchych warunkach oraz stosować odpowiednie zabezpieczenia, takie jak rękawice izolacyjne. Dobrą praktyką jest również upewnienie się, że obwód jest wyłączony przed podłączeniem woltomierza, aby zapobiec przypadkowemu uszkodzeniu sprzętu.
Jakie błędy unikać przy pomiarze napięcia
Podczas pomiaru napięcia za pomocą woltomierza można popełnić kilka powszechnych błędów, które mogą prowadzić do nieprawidłowych odczytów. Należy unikać ustawiania woltomierza na niewłaściwy zakres pomiarowy, ponieważ może to skutkować błędnymi wynikami lub uszkodzeniem urządzenia. Innym częstym błędem jest nieprawidłowe podłączenie biegunów woltomierza, co również może prowadzić do nieprawidłowych pomiarów. Dodatkowo, warto pamiętać, aby nie dotykać woltomierza podczas pomiaru napięcia w obwodzie, ponieważ może to prowadzić do błędnych odczytów lub zagrożenia dla zdrowia.
- Ustawienie woltomierza na niewłaściwy zakres pomiarowy może prowadzić do błędnych wyników.
- Nieprawidłowe podłączenie biegunów woltomierza skutkuje zafałszowanymi odczytami.
- Dotykanie woltomierza podczas pomiaru napięcia w obwodzie stwarza ryzyko porażenia prądem.
Praktyczne przykłady pomiarów napięcia, które ułatwią naukę
W praktyce, pomiar napięcia za pomocą woltomierza może być niezwykle przydatny w różnych sytuacjach. Na przykład, w przypadku instalacji elektrycznych w domu, można użyć woltomierza do sprawdzenia napięcia w gniazdku. Wystarczy podłączyć woltomierz równolegle do gniazdka, aby upewnić się, że dostarczane napięcie wynosi 230 V. Taki pomiar może pomóc w identyfikacji problemów z zasilaniem lub uszkodzeniami w obwodzie.
Innym przykładem jest pomiar napięcia w obwodzie zasilającym silnik elektryczny. W tym przypadku, można zmierzyć napięcie na zaciskach silnika, aby upewnić się, że działa on w odpowiednich warunkach. Jeśli napięcie jest zbyt niskie, może to wskazywać na problemy z zasilaniem lub uszkodzenia w instalacji. Takie praktyczne zastosowanie woltomierza pozwala na szybsze diagnozowanie i naprawę usterek w systemach elektrycznych.
Mierzenie napięcia w różnych typach obwodów elektrycznych
Pomiary napięcia mogą się różnić w zależności od typu obwodu elektrycznego. W obwodach szeregowych, napięcie jest dzielone pomiędzy różne elementy, co oznacza, że suma napięć na poszczególnych elementach zawsze będzie równa napięciu zasilającemu. Z kolei w obwodach równoległych, napięcie na każdym z elementów jest takie samo i równe napięciu źródła. Dlatego ważne jest, aby przy pomiarze napięcia w obwodach szeregowych zmierzyć napięcie na każdym z elementów osobno, aby uzyskać pełny obraz sytuacji. W obwodach równoległych wystarczy zmierzyć napięcie na jednym z elementów, aby określić napięcie w całym obwodzie.
Analiza wyników pomiarów i ich interpretacja
Analiza wyników pomiarów napięcia za pomocą woltomierza jest kluczowym krokiem w diagnostyce obwodów elektrycznych. Po dokonaniu pomiaru, ważne jest, aby zrozumieć, co oznaczają uzyskane wartości. Na przykład, jeśli woltomierz pokazuje napięcie znacznie wyższe lub niższe niż oczekiwane, może to wskazywać na problem z instalacją elektryczną, takim jak uszkodzenie przewodów lub niewłaściwe połączenia. Zrozumienie tych odczytów pozwala na szybsze identyfikowanie i rozwiązywanie problemów.
W przypadku pomiarów w obwodach szeregowych, suma napięć na poszczególnych elementach powinna odpowiadać napięciu zasilającemu. W obwodach równoległych, napięcie na każdym z elementów powinno być takie samo. Jeśli zauważysz rozbieżności w tych wartościach, może to sugerować, że jeden z elementów obwodu jest uszkodzony lub nie działa prawidłowo. Regularne monitorowanie i analiza wyników pomiarów pomagają w utrzymaniu sprawności systemu elektrycznego.
Czytaj więcej: Multimetr automatyczny czy manualny - co wybrać, aby nie żałować?
Jak wykorzystać woltomierz do diagnostyki i konserwacji urządzeń
Woltomierz to nie tylko narzędzie do pomiaru napięcia, ale także cenne urządzenie do diagnostyki i konserwacji różnorodnych urządzeń elektrycznych. Dzięki regularnym pomiarom napięcia w sprzęcie, takim jak silniki, zasilacze czy panele słoneczne, można wcześnie wykrywać problemy, zanim staną się poważne. Na przykład, jeśli napięcie zasilające silnik jest niższe od normy, może to wskazywać na problemy z zasilaniem lub zużycie elementów wewnętrznych. W takim przypadku, wczesna interwencja może zapobiec kosztownym naprawom lub całkowitemu uszkodzeniu urządzenia.
Dodatkowo, w miarę rozwoju technologii, woltomierze z funkcjami zdalnego monitorowania stają się coraz bardziej popularne. Te nowoczesne urządzenia umożliwiają użytkownikom zdalne śledzenie napięcia w czasie rzeczywistym, co jest szczególnie przydatne w dużych systemach elektrycznych, takich jak instalacje przemysłowe czy systemy energii odnawialnej. Dzięki temu można szybko reagować na nieprawidłowości i optymalizować działanie systemu, co przynosi korzyści zarówno w zakresie bezpieczeństwa, jak i efektywności energetycznej.
