Podłączenie podwójnego gniazda nie jest skomplikowane, ale wymaga porządku, sprawdzenia przewodów i trzymania się oznaczeń L, N oraz PE. W tym artykule pokazuję, jak czytać schemat połączeń, jak przygotować puszkę i na co uważać, żeby gniazdo działało pewnie, a zaciski nie grzały się po czasie. Dorzucam też najczęstsze błędy i sytuacje, w których lepiej się zatrzymać niż improwizować.
Najważniejsze jest odłączenie zasilania i poprawne rozpoznanie zacisków L, N oraz PE
- W większości domowych modeli podwójne gniazdo działa na jednym obwodzie i ma wspólne połączenie wewnętrzne.
- Najczęściej przewód fazowy trafia do L, neutralny do N, a ochronny do PE.
- Przed montażem wyłącz obwód w rozdzielnicy i sprawdź brak napięcia miernikiem, nie tylko próbnikiem.
- Nie łącz przewodu ochronnego z neutralnym w samym gnieździe.
- Jeśli przewody są za krótkie, uszkodzone albo instalacja jest stara i dwuprzewodowa, lepiej przerwać pracę niż improwizować.
Jak działa podwójne gniazdo i co właściwie podłączasz

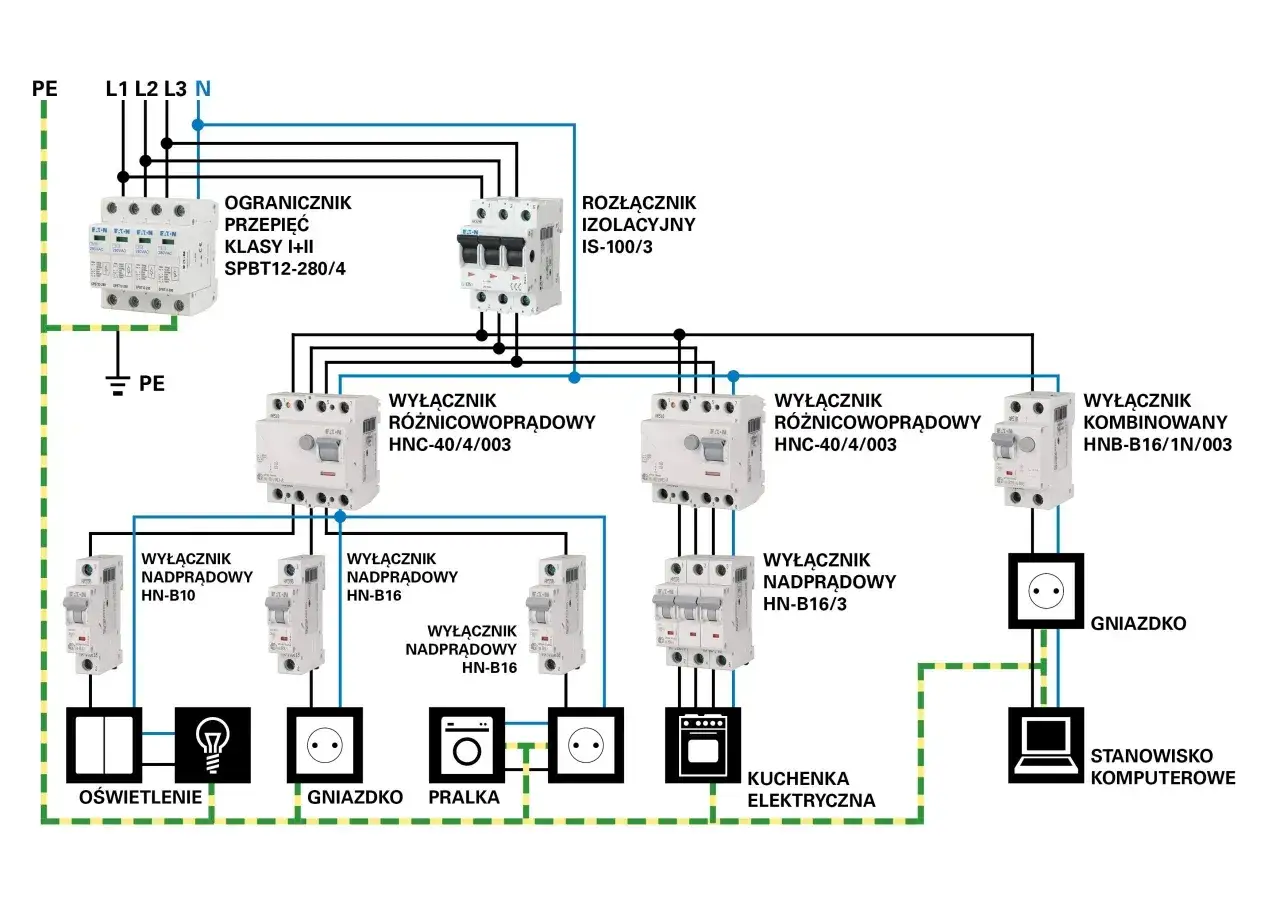

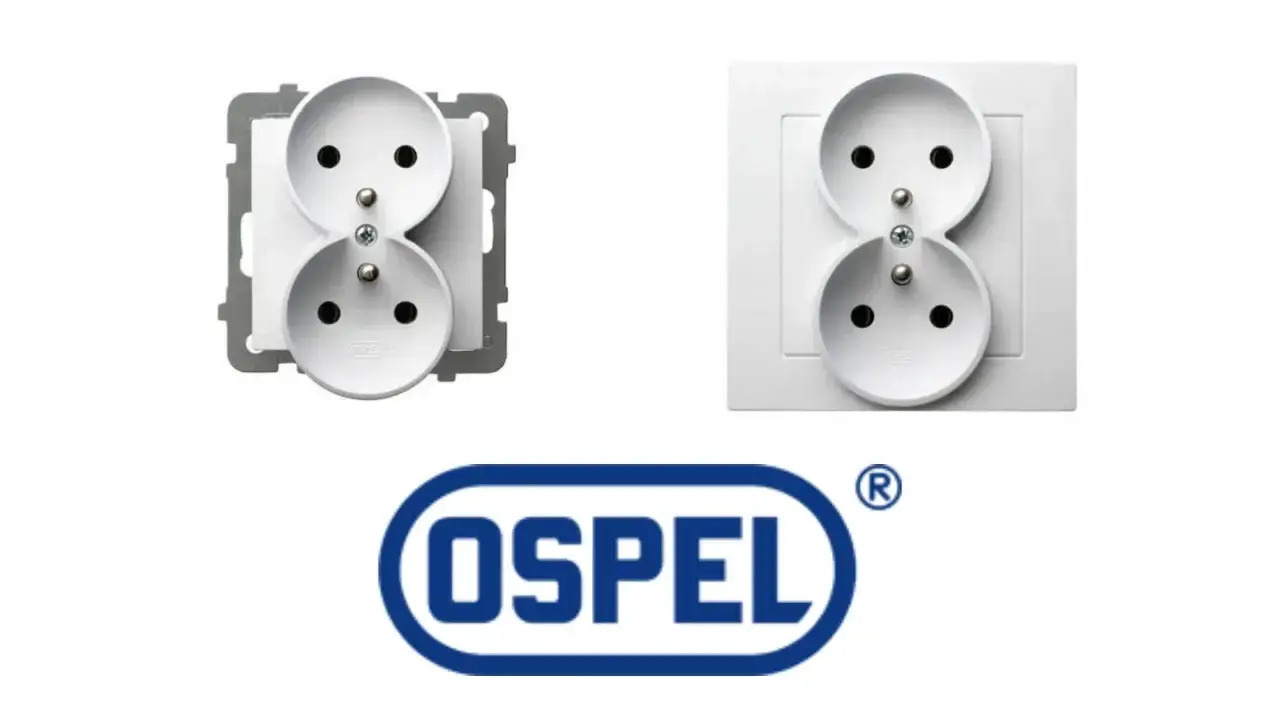

Podwójne gniazdo to zwykle jeden mechanizm z dwoma miejscami do wpięcia wtyczki, zamknięty w jednej ramce. W praktyce najczęściej zasilasz je jednym kompletem przewodów, a drugi tor jest połączony wewnętrznie albo przez fabryczny mostek. To ważne, bo od wariantu zależy sposób montażu, a nie każdy model zachowuje się tak samo.
| Wariant gniazda | Jak to działa | Na co uważać |
|---|---|---|
| Jeden mechanizm z mostkowaniem wewnętrznym | Podłączasz zasilanie do jednego zestawu zacisków, a drugi punkt jest zasilany wewnętrznie. | Sprawdź instrukcję producenta, bo układ zacisków może się różnić. |
| Dwa niezależne moduły w jednej ramce | Każdy moduł może mieć własne zaciski lub wymagać osobnego mostkowania. | Nie zakładaj automatycznie, że jeden przewód zasili wszystko bez dodatkowego połączenia. |
| Stare gniazdo bez uziemienia | Masz tylko L i N, bez przewodu ochronnego. | Nie udawaj PE mostkiem z N. To nie jest bezpieczne rozwiązanie. |
Jeśli wymieniasz pojedyncze gniazdo na podwójne, zwróć jeszcze uwagę na miejsce w puszce. Ciasna, płytka puszka potrafi zepsuć nawet poprawnie wykonane połączenie, bo przewody nie mieszczą się swobodnie i mechanizm dociska żyły. Z tego powodu przechodzę zawsze od oceny miejsca do samego montażu, a nie odwrotnie.
Co przygotować przed pracą przy gnieździe
Ja przy takich pracach zaczynam od dwóch rzeczy: wyłączenia właściwego obwodu i potwierdzenia braku napięcia miernikiem. Sama różnicówka albo wyłączony bezpiecznik nie wystarczą, jeśli nie sprawdzisz przewodów na zaciskach. W instalacji domowej zwykle spotkasz obwód gniazd oparty na przewodzie miedzianym 3 x 2,5 mm² i zabezpieczeniu 16 A, ale przed wymianą warto upewnić się, że nie pracujesz na nietypowym lub przerabianym obwodzie.
- miernik dwubiegunowy albo pewny tester napięcia,
- wkrętaki izolowane, najlepiej płaski i krzyżakowy,
- ściągacz izolacji lub nożyk do przewodów,
- latarka, jeśli puszka jest głęboko osadzona lub pracujesz przy słabym świetle,
- poziomica do ustawienia ramki,
- gniazdo podwójne dobrane do typu puszki i sposobu montażu.
| Typ zacisku | Co daje | Kiedy go lubię |
|---|---|---|
| Śrubowy | Łatwo kontrolować docisk przewodu i poprawić połączenie. | Przy klasycznej wymianie i wtedy, gdy chcę mieć pełną kontrolę nad dokręceniem. |
| Sprężynowy | Montaż jest szybszy, a połączenie mniej zależy od ręcznego „wyczucia”. | Przy nowoczesnym osprzęcie i dobrze przygotowanych żyłach przewodu. |
Jeśli przewody są kruche, za krótkie albo mają uszkodzoną izolację, nie próbuj ratować tego na siłę. W takich sytuacjach lepsza jest wymiana odcinka instalacji niż naprawa „na styk”. Kiedy sprzęt i miejsce pracy są przygotowane, można przejść do samego schematu podłączenia.
Schemat podłączenia krok po kroku
W poprawnym montażu najważniejsze są trzy żyły: faza, neutralny i ochronny. W nowoczesnych modelach zaciski są opisane symbolami, więc nie zgaduję na pamięć, tylko czytam oznaczenia na mechanizmie. To oszczędza błędów, zwłaszcza gdy producent zastosował własny układ mostków albo dwa komplety zacisków.
| Zacisk | Przewód | Co sprawdzić |
|---|---|---|
| L | Fazowy, zwykle brązowy lub czarny | To przewód zasilający, nie neutralny. |
| N | Neutralny, zwykle niebieski | Ma trafić do zacisku oznaczonego N, nie do ochronnego. |
| PE | Ochronny, zielono-żółty | Nie wolno go łączyć z N w samym gnieździe. |
- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy i zabezpiecz je przed przypadkowym załączeniem.
- Sprawdź miernikiem, czy na przewodach rzeczywiście nie ma napięcia.
- Zdejmij ramkę i wyjmij mechanizm z puszki, uważając, żeby nie szarpać przewodów.
- Oceń stan żył: jeśli są nadtopione, zbyt krótkie albo kruche, przerwij pracę.
- Odizoluj końcówki na długość zgodną z mechanizmem, ale bez nadmiaru gołej miedzi.
- Podłącz przewód fazowy do L, neutralny do N, a ochronny do PE.
- Dokręć zaciski zdecydowanie, ale bez niszczenia gwintu i bez miażdżenia żyły.
- Ułóż przewody w puszce tak, żeby nie były naprężone i nie były przycięte przez obudowę.
- Przykręć mechanizm, ustaw go równo i zamontuj ramkę.
- Włącz obwód i przetestuj gniazdo na zwykłym odbiorniku, obserwując, czy wszystko działa stabilnie.
Jeśli model ma tylko jeden komplet zacisków, drugi punkt gniazda jest zwykle zasilany wewnętrznie. Gdy producent przewidział osobne mostkowanie, trzeba wykonać je dokładnie według schematu z obudowy lub instrukcji, a nie „na oko”. Tak właśnie rozróżnia się prosty montaż od montażu, który wytrzyma lata normalnego używania.
Jak czytać kolory przewodów i oznaczenia na mechanizmie
W praktyce kolor przewodu pomaga, ale nie zastępuje oznaczeń. W nowych instalacjach brązowy albo czarny najczęściej oznacza fazę, niebieski neutralny, a zielono-żółty ochronny. Ja i tak patrzę najpierw na symbole na mechanizmie, bo w starszych mieszkaniach kolory potrafią być mylące, a czasem ktoś wcześniej przerabiał obwód bez trzymania się standardu.
| Symbol | Znaczenie | Praktyczna uwaga |
|---|---|---|
| L | Przewód fazowy | To wejście zasilania, zwykle w kolorze brązowym lub czarnym. |
| N | Przewód neutralny | Najczęściej niebieski, prowadzi powrót prądu w obwodzie. |
| PE | Przewód ochronny | Zielono-żółty, odpowiada za ochronę przy uszkodzeniu izolacji. |
W polskich instalacjach przyjmuje się też praktyczny układ, w którym przy bolcu skierowanym do góry faza jest po lewej stronie, a neutralny po prawej. Traktuję to jednak jako pomocniczą orientację, nie zamiast oznaczeń L i N na mechanizmie. Gdy w puszce są tylko dwa przewody, a montujesz gniazdo z uziemieniem, nie twórz ochrony „na skróty” i nie mostkuj PE z N w samym osprzęcie. To już nie jest kwestia wygody, tylko bezpieczeństwa całej instalacji.
Jeśli instalacja jest stara, warto też sprawdzić, czy nie pracujesz w układzie dwuprzewodowym, gdzie neutralny i ochronny były kiedyś prowadzone wspólnie. Tego nie rozwiązuje się przy samym gnieździe, tylko na poziomie całego obwodu. I właśnie tu najczęściej wychodzą błędy, które później objawiają się grzaniem zacisków albo wybijaniem zabezpieczeń.
Najczęstsze błędy, które psują montaż
Wbrew pozorom największy problem nie leży w samym schemacie, tylko w pośpiechu i ciasnej puszce. Zdarza się, że wszystko wygląda dobrze po skręceniu, a po kilku dniach gniazdo zaczyna się luzować, bo przewód był źle dociśnięty albo przyciśnięty przez mechanizm. Dlatego zawsze zwracam uwagę nie tylko na podłączenie, ale też na to, jak przewody leżą po złożeniu.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Mostkowanie PE z N | Fałszywa ochrona i realne ryzyko porażenia. | Przy gnieździe ochronnym podłącz PE tylko do zacisku ochronnego. |
| Za słabo dokręcone zaciski | Grzanie, iskrzenie, luźna wtyczka. | Dokręć połączenie pewnie i sprawdź, czy żyła nie wysuwa się z zacisku. |
| Za dużo odizolowanej miedzi | Możliwe zwarcie lub kontakt z obudową. | Odizoluj tylko tyle, ile wymaga mechanizm. |
| Upchnięcie przewodów na siłę | Docisk, deformacja izolacji, problemy przy montażu ramki. | Ułóż żyły swobodnie i wybierz głębszą puszkę, jeśli trzeba. |
| Pomylenie dwóch niezależnych obwodów | Nieprawidłowa praca zabezpieczeń i duże ryzyko błędu instalacyjnego. | Nie łącz obwodów „na oko”; sprawdź projekt lub wezwij elektryka. |
| Montaż bez sprawdzenia napięcia | Ryzyko porażenia już przy samym dotknięciu przewodów. | Najpierw pomiar, dopiero potem rozbieranie osprzętu. |
W praktyce najwięcej spokoju daje mi jedna zasada: jeśli coś pasuje tylko „na siłę”, to zwykle znaczy, że nie jest jeszcze gotowe do zamknięcia. Gdy przewody układają się naturalnie, a mechanizm siada równo w puszce, instalacja zazwyczaj działa bez problemów przez lata. To dobry moment, by sprawdzić, kiedy samodzielna praca ma sens, a kiedy lepiej ją przerwać.
Kiedy montaż lepiej oddać elektrykowi
Są sytuacje, w których samodzielny montaż przestaje być rozsądną oszczędnością. Nie chodzi o brak odwagi, tylko o to, że przy starej lub uszkodzonej instalacji jeden błąd może kosztować znacznie więcej niż wizyta fachowca. Zwykle odpuszczam samodzielną pracę, jeśli widzę choć jeden z poniższych sygnałów.
- W puszce są tylko dwa przewody, a chcesz zamontować gniazdo z uziemieniem.
- Izolacja jest krucha, nadtopiona albo przewody mają ślady przegrzania.
- W obwodzie pojawia się aluminium, mieszane materiały albo luźne, stare połączenia.
- Po wyłączeniu bezpiecznika nadal nie masz pewności, czy przewody są bez napięcia.
- Wykonujesz montaż w łazience, kuchni, garażu albo innym miejscu narażonym na wilgoć.
- Chcesz przerobić układ, a nie tylko wymienić stary osprzęt na nowy.
- Po podłączeniu zabezpieczenie wyłącza obwód albo gniazdo zachowuje się niestabilnie.
W takich warunkach elektryk nie jest „opcja dla ostrożnych”, tylko praktyczne zabezpieczenie przed pożarem, uszkodzeniem sprzętu i niekończącym się poprawianiem po omyłkach. To szczególnie ważne, jeśli instalacja ma już swoje lata i nikt wcześniej nie prowadził dokumentacji przeróbek. Gdy to masz pod kontrolą, zostaje ostatni etap: szybki test po montażu.
Po montażu sprawdź jeszcze trzy rzeczy, zanim uznasz pracę za zakończoną
Po skręceniu gniazda nie zamykam tematu od razu. Lubię dać instalacji chwilę pracy pod zwykłym obciążeniem i sprawdzić, czy wszystko zachowuje się stabilnie. To prosty sposób, żeby wyłapać luźny zacisk, zbyt mocno ściśnięte przewody albo problem z osadzeniem mechanizmu, zanim zacznie się z tego robić usterka.
- Sprawdź, czy wtyczka wchodzi pewnie i nie ma nadmiernego luzu.
- Po kilkunastu minutach pracy podłączonego odbiornika dotknij ostrożnie ramki i obudowy, żeby wyczuć nietypowe nagrzewanie.
- Upewnij się, że ramka jest równa, a mechanizm nie odstaje od ściany.
- Popatrz, czy przewody nie są przyciśnięte przez obudowę i nie wychodzą spod zacisków.
- Jeśli w rozdzielnicy masz nieopisane bezpieczniki, oznacz obwód od razu po zakończeniu pracy.
Dobrze podłączone gniazdo podwójne nie wymaga żadnych sztuczek: przewody są poprawnie oznaczone, zaciski trzymają mocno, a puszka nie jest przepełniona. Jeśli po włączeniu wszystko działa cicho, stabilnie i bez nagrzewania, montaż można uznać za zrobiony porządnie. Gdy choć jeden element budzi wątpliwości, lepiej zatrzymać się na tym etapie i sprawdzić instalację jeszcze raz, zanim mały błąd urośnie do kosztownej awarii.
