Jak podłączyć bezpieczniki w rozdzielni: 8 kluczowych kroków

Wiele osób widzi w rozdzielni tylko rząd przełączników, a w praktyce to miejsce, w którym jeden błąd potrafi wyłączyć pół domu albo stworzyć realne ryzyko porażenia. Przy podłączaniu bezpieczników w rozdzielni liczy się nie tylko kolejność przewodów, lecz także dobór aparatu, układ sieci, rozdział torów N i PE oraz test po montażu. W polskich warunkach dochodzi jeszcze zgodność z wymaganiami technicznymi i normami, bo improwizacja w tym obszarze zwykle kończy się kosztowną poprawką.

Jak bezpiecznie przygotować rozdzielnię do pracy?

Najpierw trzeba odłączyć zasilanie, potwierdzić brak napięcia i sprawdzić stan rozdzielni. Sama pozycja wyłącznika nie daje jeszcze pewności, że na zaciskach nie ma energii. W praktyce liczy się też stan obudowy, opis obwodów, oznaczenia przewodów oraz to, czy w środku nie widać przegrzanych izolacji, nadtopionego plastiku albo śladów wilgoci.

Najpierw odłącz zasilanie

Rozdzielnia nie jest miejscem do pracy „na wyczucie”. Zasilanie główne powinno być wyłączone, a obwód zabezpieczony przed przypadkowym ponownym załączeniem, zwłaszcza gdy pracuje więcej niż jedna osoba. Potem trzeba sprawdzić brak napięcia miernikiem dwubiegunowym albo innym przyrządem do pewnej weryfikacji, bo lampka kontrolna i sam wskaźnik położenia dźwigni bywają mylące.

1. Wyłącz zasilanie główne i odseparuj rozdzielnię od źródła energii.
2. Zweryfikuj brak napięcia na torach wejściowych i wyjściowych.
3. Oceń stan obudowy, listw zaciskowych i osłon.
4. Sprawdź opis obwodów, bo nieopisane pole to częsty powód błędów.
5. Ustal zakres prac i od razu odrzuć przypadki, które wymagają elektryka z kwalifikacjami.

Uwaga: Brak napięcia potwierdza się przyrządem, a nie samym „wyłączeniem bezpiecznika”. To różnica między bezpieczną pracą a zgadywaniem.

Potem sprawdź stan rozdzielni

Dobry przegląd zaczyna się od oględzin. Jeśli w środku widać osmalenia, luźne śruby, przepalone mostki albo pękniętą izolację, dokładanie kolejnego aparatu zwykle nie rozwiąże problemu. Wtedy problemem nie jest sam „bezpiecznik”, tylko stan całego toru zasilania, szyn i zacisków.

Warto też zajrzeć do dokumentacji albo schematu przyklejonego na drzwiach rozdzielni. Dobrze opisana tablica pozwala od razu rozpoznać, który aparat zasila kuchnię, który łazienkę, a który obwód gniazdowy w garażu. Bez tego łatwo połączyć coś zgodnie z kolorem przewodu, ale niezgodnie z logiką obwodu.

Jakie narzędzia mają sens

Do pracy przy rozdzielni przydają się śrubokręty izolowane, szczypce, ściągacz izolacji, miernik napięcia, latarka i końcówki dopasowane do zacisków. W dobrze wykonanej instalacji liczy się też kontrola momentu dokręcenia, więc przydaje się wkrętak dynamometryczny lub klucz zalecany przez producenta aparatu. Jeśli narzędzie nie daje pewnego chwytu, łatwo uszkodzić zacisk i stworzyć problem, który ujawni się dopiero po kilku tygodniach.

W materiałach PIP wprost pojawia się obowiązek bezpieczeństwa przy pracach na instalacjach elektrycznych, a dla rozdzielnic budowlanych dochodzi jeszcze wymóg zgodności z odpowiednią normą. To ważne, bo tymczasowa rozdzielnia na remoncie i stała rozdzielnica w mieszkaniu nie mają identycznych wymagań eksploatacyjnych.

W praktyce: Jeżeli w rozdzielni czuć przypalenie, widać brązowe ślady na izolacji albo wilgoć, prace nie zaczynają się od montażu nowego aparatu. Najpierw trzeba usunąć przyczynę.

Jakie aparaty naprawdę siedzą w rozdzielni?

Nie każdy „bezpiecznik” robi to samo. W rozdzielnicy spotyka się wyłączniki nadprądowe, różnicowoprądowe, rozłączniki główne i czasem wkładki topikowe. Każdy z tych elementów ma inną funkcję, więc błąd często polega nie na złym podłączeniu jednego aparatu, tylko na pomieszaniu jego roli z rolą całej reszty.

B16 i C16 nie są zamienne bez sprawdzenia

Potocznie mówi się „bezpiecznik B16” albo „C16”, ale technicznie chodzi o wyłącznik nadprądowy o konkretnej charakterystyce. B zadziała szybciej przy zwarciu i lepiej pasuje do typowych obwodów domowych bez dużego rozruchu, a C lepiej znosi wyższe prądy startowe, które pojawiają się przy części silników, transformatorów albo zasilaczy z wyraźnym udarem prądowym. Tych dwóch wariantów nie wybiera się z rozpędu, bo pozornie drobna różnica zmienia zachowanie całego obwodu.

W praktyce zamiana B16 na C16 bywa błędem, jeśli przewód i odbiorniki zostały policzone pod szybsze zadziałanie. Z drugiej strony B16 w obwodzie z dużym rozruchem potrafi wybijać bez widocznej przyczyny, chociaż problemem nie jest „słaby bezpiecznik”, tylko niedopasowana charakterystyka. Tu właśnie zaczyna się sens porównania, a nie bezrefleksyjnej wymiany.

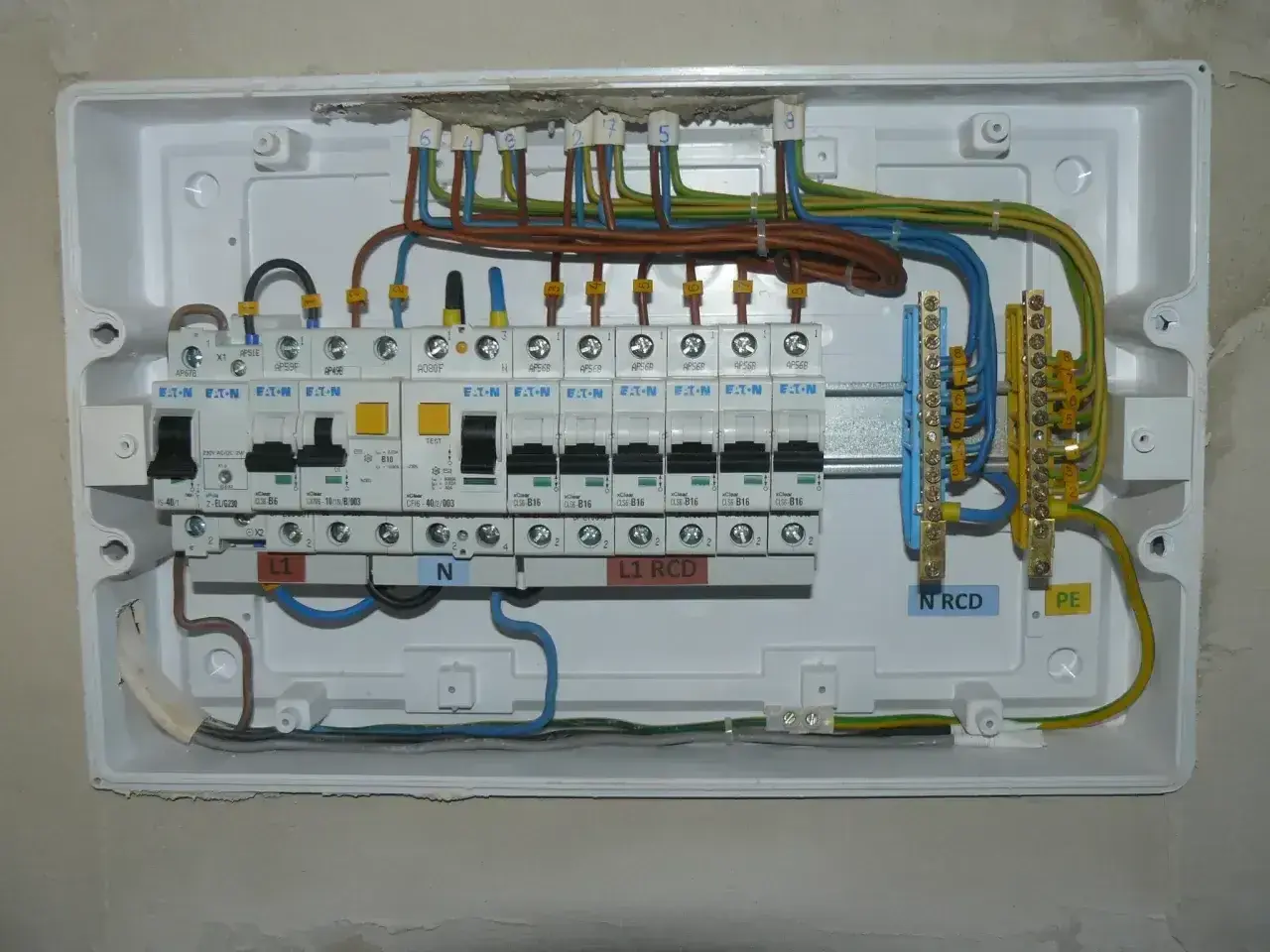

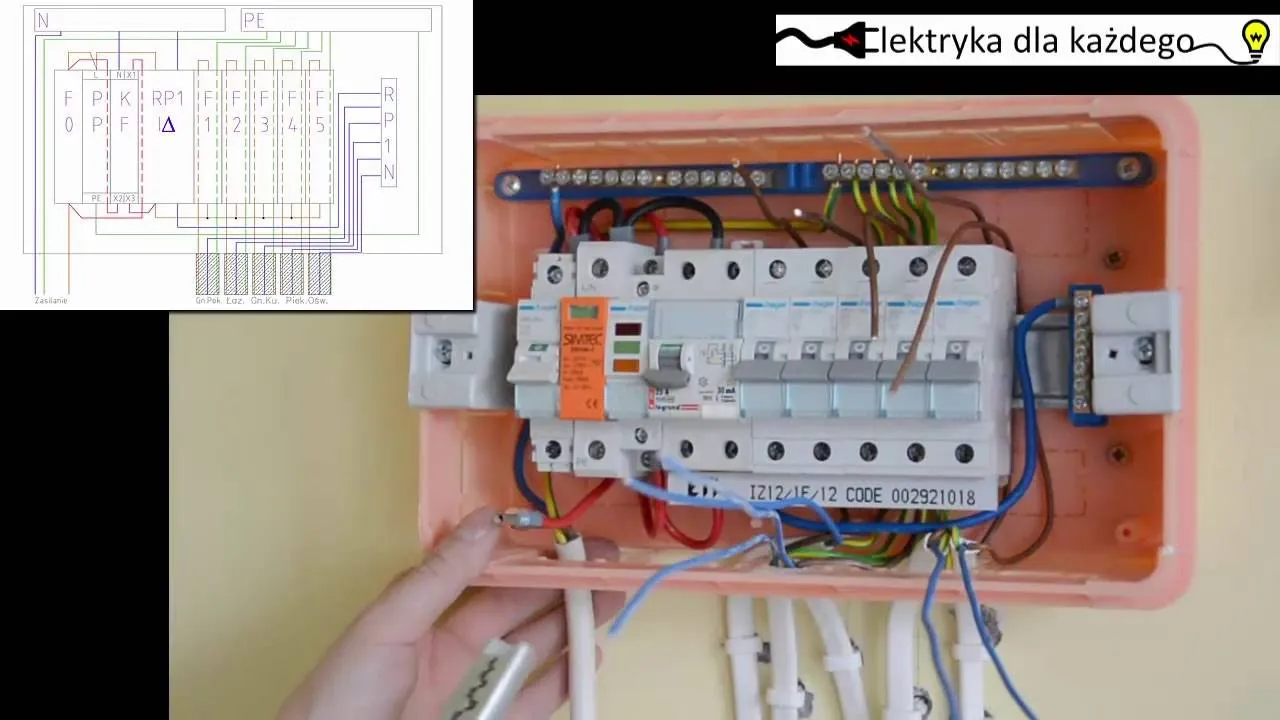

Szyny N i PE muszą pracować osobno

Neutralny i ochronny to dwa różne tory. PE odpowiada za ochronę, a N prowadzi prąd roboczy. Po stronie rozdzielnicy ich pomieszanie, zwłaszcza za wyłącznikiem różnicowoprądowym, kończy się nieprzewidywalnym zachowaniem aparatury i trudną diagnostyką.

W instalacjach TN-S i TN-C-S szczególnie ważny jest prawidłowy punkt rozdziału PEN oraz pełne oddzielenie torów po tej stronie, po której wymaga tego układ. Właśnie dlatego w rozdzielnicy nie wystarcza „podłączyć wszystko do najbliższej listwy”. Trzeba wiedzieć, która listwa obsługuje PE, która N i które obwody należą do której grupy ochrony.

Zapamiętaj: Jeśli neutralne z dwóch różnych obwodów spotkają się za jednym różnicowym, aparat zacznie reagować bez pozornego powodu. Wtedy winny nie jest RCD, tylko sposób prowadzenia przewodów.

Przeczytaj również: B16 w rozdzielnicy - Jak podłączyć i nie popełnić błędu?

Przeczytaj również: Rozdzielnica budowlana - Jak wybrać i uniknąć kosztownych błędów?

Jak dobrać zabezpieczenie do obciążenia bez zgadywania?

Dobór zaczyna się od przewodu, długości trasy i charakteru odbiorników, a dopiero potem od prądu znamionowego. Sama moc urządzeń nie wystarcza, bo nie mówi nic o sposobie ułożenia kabla, spadkach napięcia, prądach rozruchowych i cieple oddawanym w rozdzielni. To dlatego obwód, który wygląda na „lekki”, potrafi wyłączać się częściej niż ciężki obwód warsztatowy.

[PRZYKŁAD LICZBOWY] Prąd znamionowy nie mówi całej prawdy

Poniższe zestawienie pokazuje tylko orientację, nie gotową receptę do każdej instalacji. W realnej rozdzielni należy jeszcze uwzględnić przekrój żył, sposób ułożenia kabla, temperaturę otoczenia i liczbę urządzeń pracujących równocześnie. Mimo to liczby pomagają od razu zobaczyć, dlaczego „większy bezpiecznik” nie zawsze jest lepszym rozwiązaniem.

Jeżeli urządzenie o dużym poborze ma startowy skok prądu, obwód z charakterystyką B może odcinać zasilanie mimo poprawnej mocy średniej. Z kolei zwiększanie amperażu „na próbę” bywa najgorszym z możliwych ruchów, bo ukrywa rzeczywisty problem: za mały przekrój przewodu, zbyt długą trasę, luźny zacisk albo złą segregację obwodów. Dobrze dobrany aparat ma chronić przewód, a nie tylko „przetrzymać wszystko”.

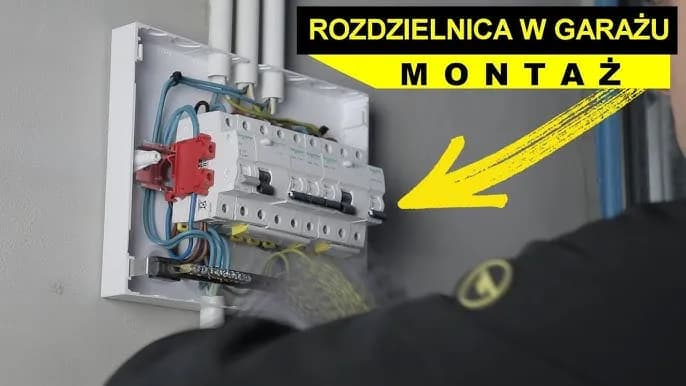

Lepszy bywa osobny obwód niż mocniejszy aparat

Jeżeli w kuchni jednocześnie pracuje czajnik, piekarnik i zmywarka, pojedynczy obwód potrafi dojść do granicy bardzo szybko. Zamiast wzmacniać zabezpieczenie bez sprawdzenia instalacji, sensowniejsze jest rozdzielenie obciążenia na kilka obwodów i pilnowanie, żeby fazy nie były nierówno obciążone. To samo dotyczy garażu, warsztatu i pomieszczeń technicznych, gdzie odbiorniki pracują cyklicznie i z dużą zmiennością obciążenia.

Na budowach i w rozdzielnicach tymczasowych dodatkową rolę odgrywa ochrona różnicowoprądowa. W materiałach PIP pojawia się wartość 30 mA jako próg dla dodatkowej ochrony w określonych obwodach, a dla zestawów używanych na placu budowy znaczenie ma normatywna zgodność całej rozdzielnicy, nie tylko pojedynczego aparatu. To dobry punkt odniesienia także wtedy, gdy remont obejmuje zasilanie narzędzi i oświetlenia tymczasowego.

W praktyce: Jeśli obwód regularnie wybija, dokładanie „większego bezpiecznika” bez pomiarów zwykle pogarsza sytuację. Problem trzeba znaleźć, a nie przykryć.

Co mówią przepisy i normy w Polsce?

Prawo i normy nie zostawiają tu dużego pola na improwizację. Warunki techniczne wskazują, że pomieszczenia techniczne i gospodarcze mają być wyposażone w instalacje oraz urządzenia elektryczne dostosowane do przeznaczenia i zgodne z wymaganiami Polskich Norm. W praktyce oznacza to, że rozdzielnica, jej osprzęt i sposób prowadzenia przewodów muszą odpowiadać zarówno warunkom pracy, jak i zastosowanemu układowi sieci.

Norma to nie ozdoba w specyfikacji

W aktualnym wykazie PKN pojawiają się m.in. PN-EN 61439-3 dla rozdzielnic tablicowych oraz PN-EN 61439-4 dla zestawów budowlanych. To ważne rozróżnienie, bo rozdzielnica w mieszkaniu, tablica w lokalu użytkowym i tymczasowa rozdzielnica na budowie pracują w innych warunkach, pod innym obciążeniem i z innymi wymaganiami obudowy. W praktyce nie da się jednego rozwiązania kopiować do każdego miejsca bez utraty bezpieczeństwa.

Do ochrony przewodów ochronnych i układów uziemiających odnosi się także PN-HD 60364-5-54, czyli norma, która porządkuje temat układów uziemiających i przewodów ochronnych. Ta część ma znaczenie zwłaszcza wtedy, gdy w rozdzielnicy pojawia się pytanie, gdzie kończy się PE, gdzie zaczyna N i jak poprowadzić połączenia wyrównawcze bez tworzenia niezamierzonych mostków. Bez tego nawet dobrze dobrany aparat może działać niestabilnie.

Kwalifikacje nie są formalnością

Prace przy urządzeniach, instalacjach i sieciach elektrycznych obejmuje też rozporządzenie o stwierdzaniu kwalifikacji osób zajmujących się eksploatacją takich urządzeń. To znaczy, że rozdzielnica nie jest miejscem do eksperymentów, jeśli nie ma się właściwych kwalifikacji, doświadczenia i narzędzi pomiarowych. W budynkach mieszkalnych granica między „dokręceniem przewodu” a pracą wymagającą uprawnień bywa bardzo cienka.

W realiach polskich szczególnie ważne są też stare instalacje dwuprzewodowe, układy TN-C i modernizacje wykonywane etapami. Tam często nie wystarczy „dodać jeden bezpiecznik”, bo wcześniej trzeba uporządkować rozdział PEN, sprawdzić przekroje i dopiero potem budować nowy układ obwodów. Gdy rozdzielnica ma być eksploatowana przez osoby postronne, tym bardziej liczy się czytelne oznakowanie, przejrzysty schemat i obudowa zgodna z przeznaczeniem.

Uwaga: Jeśli instalacja ma wspólne przewody neutralne, brak miejsca na szynie, ślady przegrzania albo niejasny układ zasilania, to nie jest moment na „małą poprawkę”. To sygnał do modernizacji.

Kiedy rozdzielnia wymaga modernizacji zamiast drobnej poprawki?

Modernizacja zaczyna się wtedy, gdy układ przestaje być czytelny, chłodny i przewidywalny. To dotyczy nie tylko starych mieszkań, lecz także garaży, warsztatów, budynków gospodarczych i tymczasowych punktów zasilania. Jeśli aparat często wybija, zaciski się grzeją albo przewody są prowadzone bez ładu, dokładanie kolejnego elementu tylko powiększa chaos.

Stare układy TN-C i prowizorki

W starszych instalacjach często trafia się zasilanie dwuprzewodowe, a ktoś próbuje później dołożyć różnicówkę bez przebudowy reszty układu. To prawie zawsze kończy się problemami z rozdziałem N i PE, a czasem także z losowym zadziałaniem zabezpieczeń. W takim przypadku poprawna kolejność działań to najpierw porządek w układzie zasilania, potem aparatura ochronna, dopiero na końcu opis i test.

Podobny problem pojawia się wtedy, gdy w rozdzielnicy brakuje miejsca na dodatkowe moduły. Zamiast wciskać aparat „na styk”, lepiej dobrać większą obudowę i zostawić zapas na poprawne prowadzenie przewodów. Rozdzielnica, która jest upchana do granic możliwości, szybciej się nagrzewa, trudniej ją serwisować i częściej kończy się połamanym osprzętem albo luźnymi żyłami.

Gdy obciążenie rośnie szybciej niż instalacja

Dom po remoncie często dostaje więcej odbiorników niż wcześniej: płytę grzewczą, klimatyzację, ładowarkę, pompę ciepła, sprzęt warsztatowy albo ogrzewanie pomocnicze. Wtedy stary podział na dwa lub trzy obwody przestaje wystarczać. Rozwiązaniem nie jest jedynie „mocniejszy bezpiecznik”, lecz przebudowa logiki całej rozdzielnicy: osobne obwody, właściwy rozdział faz i sprawdzony przekrój przewodów.

Jeżeli chodzi o rozdzielnicę tymczasową na budowie, dodatkowe znaczenie ma standard wykonania całego zestawu. PIP wskazuje wymagania dla takich instalacji oraz ochronę różnicowoprądową w obwodach, które pracują w trudniejszych warunkach. To właśnie dlatego budowlana erbetka nie powinna być traktowana jak zwykła skrzynka z gniazdkami.

Kiedy trzeba zatrzymać pracę

Pracę trzeba przerwać, jeśli rozdzielnica nie daje się jednoznacznie odłączyć, jeśli nie ma pewności co do obwodów albo jeśli którykolwiek zacisk wygląda na przegrzany. To samo dotyczy sytuacji, w której nie da się potwierdzić, czy po drugiej stronie nie ma jeszcze zasilania z innego źródła, na przykład z agregatu, fotowoltaiki albo rezerwowego toru. W takich warunkach wymiana jednego aparatu niczego nie gwarantuje.

Najbezpieczniejsza ścieżka działania jest prosta: odłączenie, weryfikacja, oględziny, dobór aparatu, montaż zgodny ze schematem, pomiar i dopiero oddanie instalacji do użytku. Tylko taka kolejność daje szansę, że rozdzielnia będzie działać przewidywalnie, a nie „dopóki znowu coś nie wybije”.

Najwięcej bezpieczeństwa daje rozdzielnia z czytelnym schematem, osobnymi torami N i PE oraz sprawdzonym testem po złożeniu.
