Instalacje domofonowe to kluczowe systemy komunikacyjne w budynkach. Umożliwiają rozmowę między osobami wewnątrz i na zewnątrz. Zwiększają bezpieczeństwo i wygodę mieszkańców. Istnieją różne rodzaje domofonów: analogowe, cyfrowe i hybrydowe. Każdy typ ma swoje zalety i sposób instalacji. Podstawowe elementy to kaseta bramowa, unifon, moduł elektroniczny i elektrozaczep.
Domofony analogowe wymagają więcej kabli. Cyfrowe są prostsze w instalacji. Hybrydowe łączą cechy obu. Nowoczesne systemy oferują dodatkowe funkcje, jak kontrola dostępu czy integracja z alarmami.
Najważniejsze informacje:- Domofony zwiększają bezpieczeństwo budynków
- Istnieją trzy główne rodzaje: analogowe, cyfrowe i hybrydowe
- Cyfrowe domofony są prostsze w instalacji
- Podstawowe elementy to kaseta bramowa, unifon, moduł elektroniczny i elektrozaczep
- Nowoczesne systemy oferują dodatkowe funkcje
Elementy systemu domofonowego
Instalacje domofonowe to systemy komunikacyjne umożliwiające rozmowę między osobami wewnątrz i na zewnątrz budynku. Zwiększają bezpieczeństwo i wygodę mieszkańców, kontrolując dostęp do obiektu.
Główne elementy systemu domofonowego to:
- Kaseta bramowa
- Unifon
- Moduł elektroniczny
- Zasilacz
- Elektrozaczep
Kaseta bramowa to panel zewnętrzny z przyciskami i mikrofonem. Unifon to słuchawka wewnątrz budynku. Moduł elektroniczny przetwarza sygnały. Zasilacz dostarcza prąd. Elektrozaczep umożliwia zdalne otwieranie drzwi.
Schemat połączeń instalacji domofonowej
[Tutaj należy umieścić graficzny schemat połączeń]

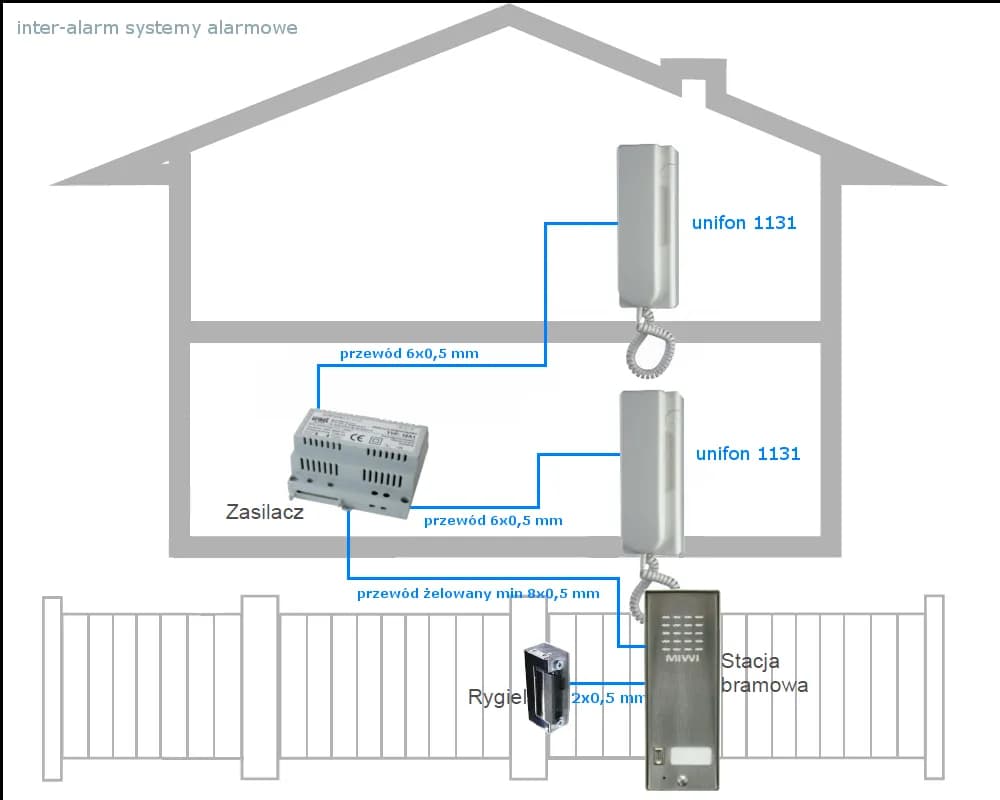

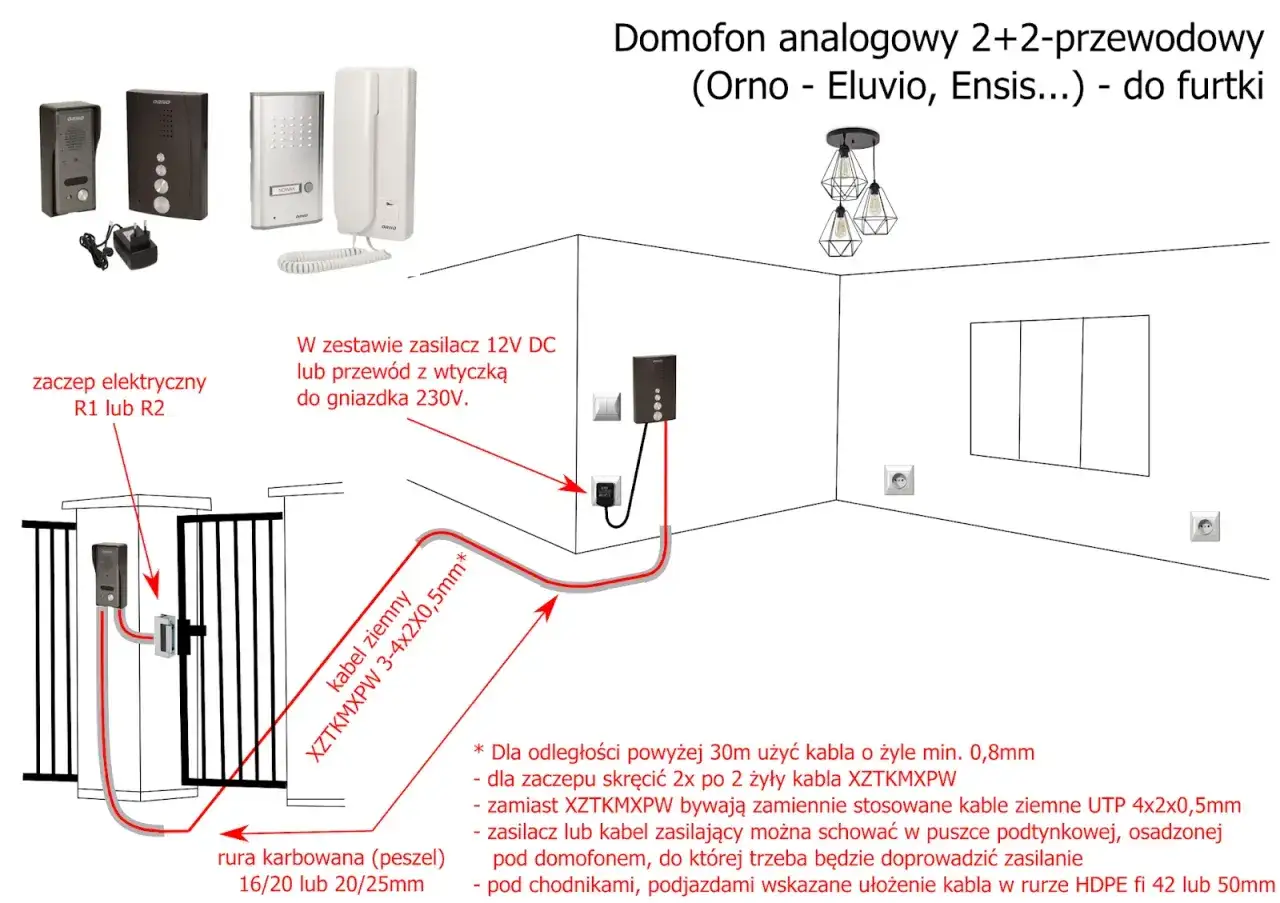

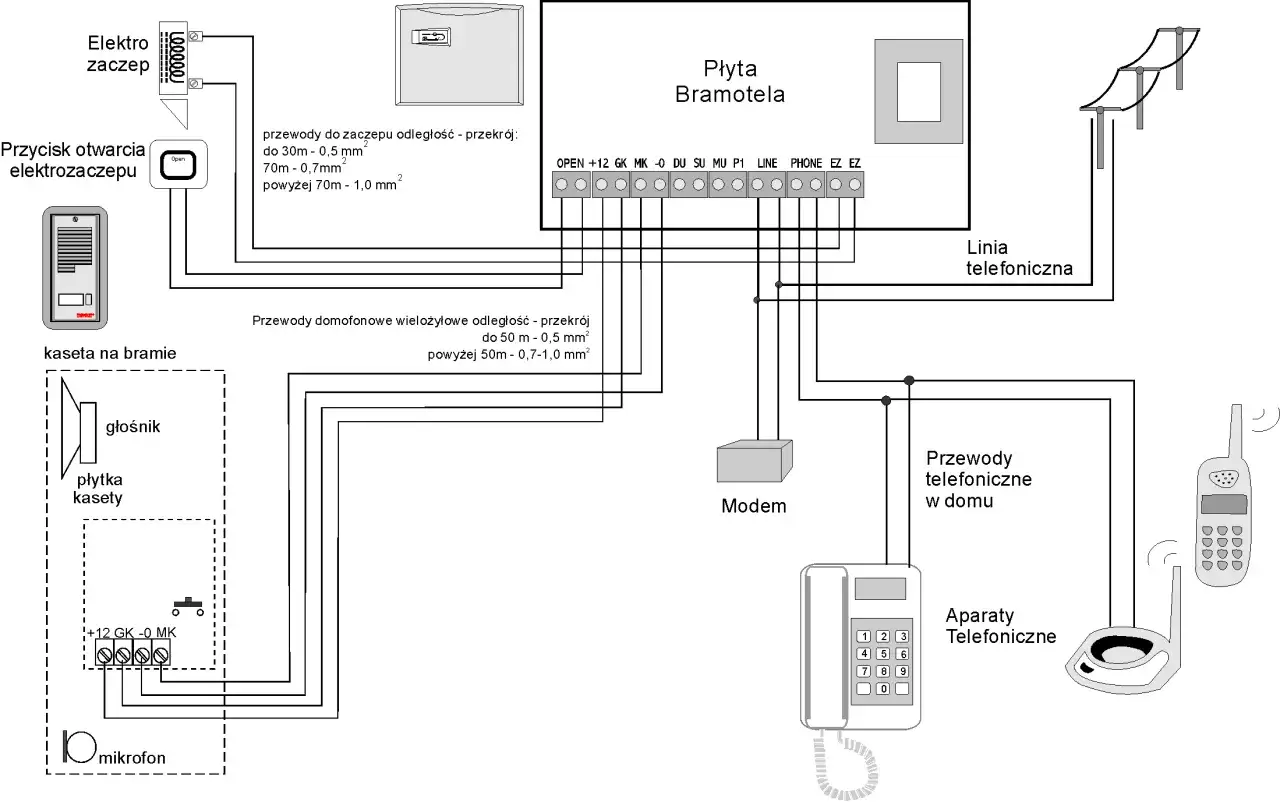

Schemat instalacji domofonowej pokazuje, jak połączyć wszystkie elementy systemu. Przedstawia on trasę przewodów od kasety bramowej, przez moduł elektroniczny, do unifonów w mieszkaniach. Uwzględnia też podłączenie zasilacza i elektrozaczepu.
Czytając schemat, zwróć uwagę na oznaczenia przewodów i zacisków. Kolory i numery ułatwiają identyfikację połączeń. Pamiętaj, że schemat podłączenia unifonów może się różnić w zależności od modelu domofonu.
Różnice między domofonami analogowymi a cyfrowymi
| Domofony analogowe | Domofony cyfrowe |
| Więcej przewodów | Mniej przewodów |
| Prostsze w budowie | Bardziej zaawansowane |
| Ograniczona funkcjonalność | Dodatkowe funkcje |
| Tańsze | Droższe |
Główna różnica w schematach instalacji domofonowych to liczba przewodów. Analogowe wymagają osobnej żyły dla każdego unifonu. Cyfrowe używają wspólnej magistrali, co upraszcza okablowanie systemu domofonowego.
Wybór odpowiednich przewodów i ich przekroje
Dobór właściwych przewodów jest kluczowy dla prawidłowego działania domofonu. Wpływa na jakość dźwięku i niezawodność systemu. Źle dobrane kable mogą powodować zakłócenia.
- UTP - do instalacji cyfrowych
- YTDY - do instalacji analogowych
- OMY - do podłączenia zasilacza
- YTKSY - do większych instalacji wielolokatorskich
Przekroje przewodów zależą od długości instalacji. Dla krótkich odcinków wystarczy 0,5 mm², dla dłuższych warto użyć 0,8 mm² lub 1 mm².
Krok po kroku: Instalacja systemu domofonowego
Przygotowanie do montażu
- Wiertarka i wiertła
- Śrubokręty
- Miernik elektryczny
- Przewody i złączki
Przed rozpoczęciem montażu domofonu, wyznacz miejsca na kasetę bramową i unifony. Sprawdź, czy ściany są odpowiednie do montażu. Przygotuj trasę dla przewodów.
Montaż kasety bramowej
- Wywierć otwory montażowe
- Przeprowadź przewody przez otwór w ścianie
- Zamocuj puszkę montażową
- Podłącz przewody do kasety
- Przymocuj kasetę do puszki
Uważaj na wilgoć i kurz podczas montażu. Kaseta musi być dobrze uszczelniona, aby chronić elektronikę przed warunkami atmosferycznymi.
Instalacja unifonów
- Wyznacz miejsce na unifon
- Wywierć otwory i zamocuj podstawę
- Podłącz przewody do zacisków
- Załóż obudowę unifonu
Umieść unifon na wysokości wygodnej dla użytkowników. Zwykle jest to około 140-150 cm od podłogi. Unikaj miejsc narażonych na wilgoć lub silne nasłonecznienie.
Podłączenie zasilacza i elektrozaczepu
Zasilacz umieść w suchym, wentylowanym miejscu, najlepiej w rozdzielni elektrycznej. Podłącz go do osobnego obwodu zabezpieczonego bezpiecznikiem. Elektrozaczep montuj w futrynie drzwi, pamiętając o odpowiednim dopasowaniu do zamka.
- Zamontuj zasilacz w rozdzielni
- Podłącz przewody zasilające
- Zainstaluj elektrozaczep w drzwiach
Programowanie i konfiguracja systemu domofonowego
- Ustawienie kodów otwarcia
- Przypisanie numerów do mieszkań
- Konfiguracja czasu otwarcia zamka
- Regulacja głośności i czułości mikrofonu
- Testowanie połączeń
Konfiguracja domofonu cyfrowego może wymagać specjalnego oprogramowania. Niektóre modele mają intuicyjny interfejs z wyświetlaczem LCD. Zawsze korzystaj z instrukcji producenta, bo procedury mogą się różnić między modelami.
Typowe błędy instalacyjne i jak ich uniknąć
- Niewłaściwe przekroje przewodów - używaj rekomendowanych przez producenta
- Złe podłączenie polaryzacji - sprawdzaj dokładnie schemat
- Brak zabezpieczenia przed wilgocią - stosuj puszki hermetyczne
- Nieprawidłowe uziemienie - zawsze podłączaj przewód ochronny
- Zbyt długie przewody - unikaj nadmiernych zapasów kabla
- Pomylenie linii unifonów - oznaczaj przewody podczas instalacji
- Zawsze odłączaj zasilanie przed pracą z przewodami
- Używaj narzędzi z izolacją elektryczną
- Sprawdzaj napięcie miernikiem przed dotknięciem przewodów
- W razie wątpliwości skonsultuj się z elektrykiem
Testowanie poprawności instalacji domofonowej
- Sprawdź połączenia głosowe między kasetą a unifonami
- Przetestuj działanie elektrozaczepu z każdego unifonu
- Zweryfikuj jakość dźwięku i poziom głośności
- Sprawdź działanie dodatkowych funkcji (np. kodów otwarcia)
Podczas testów zwróć szczególną uwagę na stabilność połączeń i brak zakłóceń. Upewnij się, że elektrozaczep działa płynnie i nie blokuje się. Sprawdź, czy wszystkie przyciski i słuchawki działają poprawnie.
Konserwacja i rozwiązywanie problemów
- Regularne czyszczenie kasety bramowej
- Sprawdzanie połączeń elektrycznych
- Aktualizacja oprogramowania (w domofonach cyfrowych)
- Wymiana baterii w unifonach bezprzewodowych
Najczęstsze problemy to zakłócenia dźwięku i awarie elektrozaczepu. Zwykle wynikają z poluzowanych połączeń lub uszkodzonych przewodów. Regularna konserwacja pomoże uniknąć większości usterek. W przypadku poważniejszych awarii, skontaktuj się z serwisem producenta.
Kompleksowy przewodnik po instalacji i obsłudze systemów domofonowych
Instalacje domofonowe to kluczowy element bezpieczeństwa i wygody w budynkach mieszkalnych. Od wyboru odpowiedniego typu domofonu po jego montaż i konserwację - każdy etap wymaga uwagi i precyzji. Systemy analogowe i cyfrowe mają swoje zalety, ale to te drugie oferują więcej możliwości i prostszą instalację.
Prawidłowy montaż domofonu to nie tylko podłączenie przewodów. To staranne planowanie, dobór odpowiednich materiałów i przestrzeganie zasad bezpieczeństwa. Kluczowe jest zrozumienie schematu instalacji domofonowej i dokładne wykonanie każdego kroku - od przygotowania miejsca, przez instalację kasety bramowej i unifonów, po konfigurację systemu.
Pamiętaj, że nawet najlepszy sprzęt wymaga odpowiedniej konserwacji. Regularne czyszczenie, kontrola połączeń i aktualizacje oprogramowania to podstawa długotrwałego i bezawaryjnego działania domofonu. W razie problemów, systematyczne podejście do diagnostyki i znajomość typowych usterek pozwoli szybko przywrócić system do pełnej sprawności.
