Ograniczniki przepięć to kluczowe urządzenia chroniące sprzęt elektryczny i elektroniczny przed uszkodzeniami. Ich prawidłowe podłączenie jest niezbędne dla skutecznej ochrony. Montuje się je równolegle do chronionego obwodu, używając krótkich przewodów. Ważne jest umieszczenie ogranicznika przed chronionym urządzeniem. Uziemienie musi mieć niską rezystancję. Różne typy ograniczników instaluje się w różnych miejscach instalacji elektrycznej.
Najważniejsze informacje:- Podłączenie równoległe do chronionego obwodu
- Krótkie przewody podłączeniowe
- Instalacja przed chronionym urządzeniem
- Konieczność prawidłowego uziemienia
- Różne typy ograniczników dla różnych miejsc w instalacji
- Możliwość montażu na szynie TH35 w rozdzielnicach
Czym jest ogranicznik przepięć i jak działa?
Ogranicznik przepięć to urządzenie zabezpieczające instalację elektryczną przed szkodliwymi skokami napięcia. Jego głównym zadaniem jest ochrona wrażliwych urządzeń elektrycznych i elektronicznych przed uszkodzeniem.
Ogranicznik przepięć pełni kluczową funkcję w systemie ochrony przeciwprzepięciowej. Chroni sprzęt przed przepięciami atmosferycznymi (np. wyładowania atmosferyczne) oraz łączeniowymi (powstającymi wewnątrz sieci). Zastosowanie ograniczników jest szczególnie istotne w budynkach mieszkalnych, biurowych oraz przemysłowych.
Zasada działania ogranicznika przepięć opiera się na odprowadzaniu nadmiarowego napięcia do ziemi. Gdy napięcie przekroczy określony poziom, ogranicznik aktywuje się, tworząc alternatywną ścieżkę dla prądu przepięciowego.

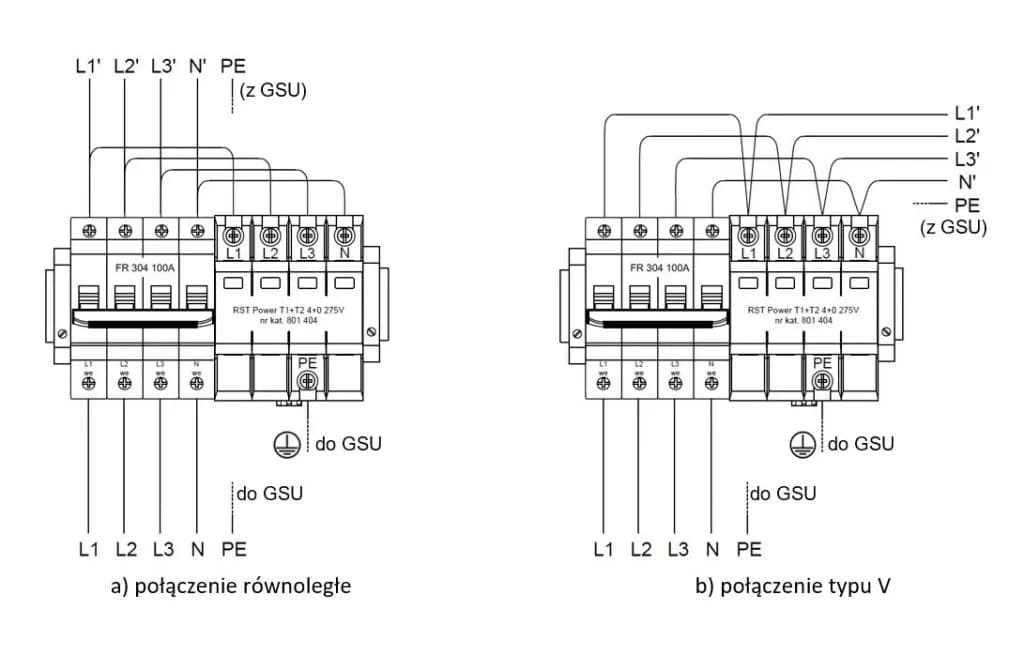

Schemat podłączenia ogranicznika przepięć
Schemat podłączenia ogranicznika przepięć przedstawia kluczowe elementy instalacji. Obejmuje on źródło zasilania, przewody fazowe i neutralny, ogranicznik oraz uziemienie. Prawidłowe połączenie tych elementów zapewnia skuteczną ochronę przed przepięciami.
| Element schematu | Funkcja |
|---|---|
| Źródło zasilania | Dostarcza energię elektryczną do obwodu |
| Przewody fazowe (L1, L2, L3) | Przewodzą prąd do odbiorników |
| Przewód neutralny (N) | Zapewnia powrót prądu do źródła |
| Ogranicznik przepięć | Odprowadza nadmiarowe napięcie do ziemi |
| Uziemienie | Zapewnia bezpieczną ścieżkę dla prądu przepięciowego |
Czytaj więcej: Kompletna instrukcja obsługi czujników czadu Kidde: bezpieczny dom
Zasady prawidłowego montażu ogranicznika przepięć
Równoległe podłączenie
Równoległe podłączenie ogranicznika przepięć jest kluczowe dla jego efektywnego działania. Takie podłączenie umożliwia swobodny przepływ prądu przepięciowego bez zakłócania pracy chronionych urządzeń.
Aby wykonać równoległe podłączenie ogranicznika przepięć, należy połączyć go z przewodami fazowymi i neutralnym. Następnie trzeba podłączyć przewód uziemiający ogranicznika do głównej szyny uziemiającej. Upewnij się, że wszystkie połączenia są solidne i zabezpieczone.
Długość przewodów podłączeniowych
Długość przewodów ma znaczący wpływ na skuteczność ogranicznika przepięć. Zbyt długie przewody mogą zwiększać impedancję, co osłabia ochronę przed przepięciami.
Zalecana maksymalna długość przewodów podłączeniowych to 0,5 metra.
Umiejscowienie ogranicznika w instalacji
Montaż ogranicznika przepięć powinien odbywać się jak najbliżej chronionego sprzętu. Ogranicznik musi być zainstalowany przed wyłącznikiem różnicowoprądowym, aby chronić całą instalację.
- Umieść ogranicznik na początku instalacji
- Zachowaj minimalną odległość od chronionych urządzeń
- Unikaj instalacji za wyłącznikiem różnicowoprądowym
Jak podłączyć przewód ochronny PE ogranicznika?
Prawidłowe uziemienie jest kluczowe dla skutecznego działania ogranicznika przepięć. Zapewnia ono bezpieczną ścieżkę odprowadzania prądów przepięciowych, chroniąc instalację i urządzenia.
- Zlokalizuj główną szynę uziemiającą w rozdzielnicy
- Wybierz przewód PE o odpowiednim przekroju (min. 6 mm²)
- Podłącz przewód PE do zacisku uziemiającego ogranicznika
- Poprowadź przewód najkrótszą możliwą drogą do szyny uziemiającej
- Dokręć solidnie połączenie na szynie uziemiającej
Różnice w instalacji ograniczników typu 1, 2 i 3
Ograniczniki przepięć typu 1 (klasa B) instaluje się w głównej rozdzielnicy budynku. Chronią przed bezpośrednimi uderzeniami pioruna i są obowiązkowe w budynkach z instalacją odgromową. Charakteryzują się najwyższą zdolnością odprowadzania prądów udarowych.
Ograniczniki przepięć typu 2 (klasa C) montuje się w podrozdzielnicach. Zapewniają ochronę przed pośrednimi skutkami wyładowań atmosferycznych i przepięciami łączeniowymi. Są najczęściej stosowanym typem ograniczników w instalacjach domowych i biurowych.
Ograniczniki przepięć typu 3 (klasa D) instaluje się bezpośrednio przy wrażliwych urządzeniach. Zapewniają dokładną ochronę przed przepięciami o niskiej energii. Są idealne do ochrony sprzętu elektronicznego, takiego jak komputery czy telewizory.
| Typ ogranicznika | Miejsce instalacji | Zastosowanie |
|---|---|---|
| Typ 1 (klasa B) | Główna rozdzielnica | Ochrona przed bezpośrednim uderzeniem pioruna |
| Typ 2 (klasa C) | Podrozdzielnice | Ochrona przed pośrednimi skutkami wyładowań |
| Typ 3 (klasa D) | Przy urządzeniach | Dokładna ochrona wrażliwego sprzętu |
Montaż ograniczników w rozdzielnicy
Szyna TH35, znana też jako szyna DIN, to standardowy element mocujący w rozdzielnicach elektrycznych. Umożliwia szybki i łatwy montaż różnych urządzeń, w tym ograniczników przepięć.
Aby zamontować ogranicznik przepięć na szynie TH35, najpierw upewnij się, że rozdzielnica jest odłączona od zasilania. Następnie umieść ogranicznik na szynie, dociskając go lekko, aż usłyszysz charakterystyczne kliknięcie. Sprawdź, czy ogranicznik jest stabilnie zamocowany. Podłącz przewody zgodnie ze schematem, upewniając się, że są dobrze dokręcone.
- Łatwy i szybki montaż bez użycia narzędzi
- Możliwość szybkiej wymiany lub konserwacji ogranicznika
- Oszczędność miejsca w rozdzielnicy
Najczęstsze błędy przy podłączaniu ograniczników przepięć
- Zbyt długie przewody podłączeniowe - obniżają skuteczność ochrony
- Nieprawidłowe uziemienie - uniemożliwia odprowadzenie przepięć
- Montaż za wyłącznikiem różnicowoprądowym - ogranicza ochronę instalacji
- Niewłaściwy dobór typu ogranicznika - może nie zapewnić odpowiedniej ochrony
- Brak koordynacji między ogranicznikami - prowadzi do nieskutecznej ochrony wielostopniowej
Jak dobrać odpowiedni ogranicznik do instalacji?
Dobór ogranicznika przepięć zależy od kilku czynników. Kluczowe są: rodzaj instalacji, poziom narażenia na przepięcia oraz wartość chronionego sprzętu. Należy też uwzględnić wymagania norm i przepisów lokalnych.
- Maksymalny prąd wyładowczy (Imax)
- Napięciowy poziom ochrony (Up)
- Napięcie trwałej pracy (Uc)
- Klasa ogranicznika (Typ 1, 2 lub 3)
Przy wyborze ogranicznika przepięć, skonsultuj się z profesjonalistą. Uwzględnij specyfikę swojej instalacji i potrzeby ochrony. Pamiętaj, że właściwy dobór to klucz do skutecznej ochrony przeciwprzepięciowej.
Klucz do bezpiecznej instalacji: Profesjonalne podejście do ograniczników przepięć
Prawidłowe podłączenie ogranicznika przepięć to fundament skutecznej ochrony instalacji elektrycznej. Kluczowe jest równoległe podłączenie, krótkie przewody i odpowiednie umiejscowienie w obwodzie. Pamiętaj o właściwym doborze typu ogranicznika i jego montażu na szynie TH35 w rozdzielnicy.
Unikaj typowych błędów, takich jak zbyt długie przewody czy nieprawidłowe uziemienie. Dobierając ogranicznik przepięć, uwzględnij specyfikę swojej instalacji, poziom narażenia na przepięcia i wartość chronionego sprzętu. W razie wątpliwości, zawsze konsultuj się z wykwalifikowanym elektrykiem.
Pamiętaj, że inwestycja w prawidłową instalację ogranicznika przepięć to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa dla Twoich urządzeń i domowników. Profesjonalne podejście do tematu ochrony przeciwprzepięciowej zapewni Ci spokój ducha i długotrwałą ochronę Twojej instalacji elektrycznej.
