Przy czujniku Halla najczęściej myli się nie sam element, lecz metoda pomiaru. Multimetr potrafi potwierdzić działanie sensora, ale tylko wtedy, gdy mierzysz właściwy punkt i wiesz, czy masz do czynienia z wyjściem cyfrowym, analogowym czy układem z rezystorem podciągającym. Najwięcej daje obserwacja napięcia wyjściowego podczas zbliżania magnesu. Pomiar rezystancji zostaje wtedy do weryfikacji przewodów, złącz i masy, a nie do sprawdzania reakcji magnetycznej.
Czujnik Halla najpewniej potwierdza pomiar napięcia, nie sama rezystancja
- Wyjście cyfrowe zwykle przełącza się między 0 V a napięciem zasilania, gdy magnes wejdzie w zasięg sensora.
- Wyjście analogowe przy zasilaniu 5 V często spoczywa około 2,5 V i zmienia się płynnie wraz z polem magnetycznym.
- Test ciągłości w wielu miernikach traktuje wartości poniżej 10 Ω jako zamknięty obwód, więc nadaje się głównie do przewodów i styków.
- Pomiar rezystancji wykonuje się na wyłączonym układzie, bo zasilony obwód potrafi zafałszować wynik i obciążyć miernik.
Jak rozpoznać, czy czujnik Halla da się sprawdzić multimetrem?
Da się, ale tylko wtedy, gdy mierzysz napięcie wyjściowe albo ciągłość przewodów w osobnym kroku. W praktyce czujnik Halla trzeba najpierw zasilić, znaleźć piny VCC, GND i OUT, a dopiero potem obserwować, czy magnes zmienia stan sygnału. Takie podejście jest zgodne z dokumentacją czujników Halla, która pokazuje, że sensorem steruje pole magnetyczne, a nie pasywny opór elektryczny.
Największa różnica dotyczy typu sensora. Czujnik cyfrowy działa jak przełącznik i po zadziałaniu pokazuje stan niski albo wysoki, zależnie od konstrukcji. Czujnik liniowy reaguje płynnie, więc wynik zmienia się stopniowo, a nie skokowo. W niektórych układach wyjście bez pola spoczywa w pobliżu połowy zasilania, co dobrze opisuje notatka o napięciu spoczynkowym wyjścia.
| Typ układu | Zasilanie | Odczyt bez magnesu | Odczyt z magnesem | Co to znaczy |
|---|---|---|---|---|
| Cyfrowy Hall switch | 5 V | Stan wysoki lub około 5 V | Blisko 0 V po zadziałaniu | Sensor przełącza się poprawnie |
| Hall liniowy | 5 V | Około 2,5 V | Przesunięcie w stronę 0 V albo 5 V | Reakcja jest płynna, nie skokowa |
| Hall z pull-up | 3,3 V lub 5 V | Stan wysoki przez rezystor podciągający | Wyraźny spadek do stanu niskiego | Wyjście otwarte wymaga poprawnego podciągnięcia |
| Tor przewodów | Brak zasilania | Beep lub niska rezystancja | Wynik nie mówi nic o reakcji magnetycznej | Test dotyczy kabla, nie sensora |
Właśnie tu wychodzi największa przewaga testu napięciowego nad domysłami. Gdy magnes zbliża się do sensora, napięcie na wyjściu powinno zmieniać się w przewidywalny sposób. Jeśli nic się nie dzieje, pierwsze podejrzenie powinno paść na zasilanie, masę, odległość magnesu albo błędny typ sensora, a nie od razu na uszkodzony układ. To dokładnie ten punkt, w którym wiele poradników miesza diagnostykę sensora z diagnostyką instalacji.
Zapamiętaj: brak reakcji na magnes nie jest jeszcze wyrokiem dla czujnika. Bardzo często winny jest brak wspólnej masy, zły pin OUT albo wyjście otwarte bez podciągnięcia.
Przeczytaj również: Czujnik Halla jak działa i gdzie go znajdziesz

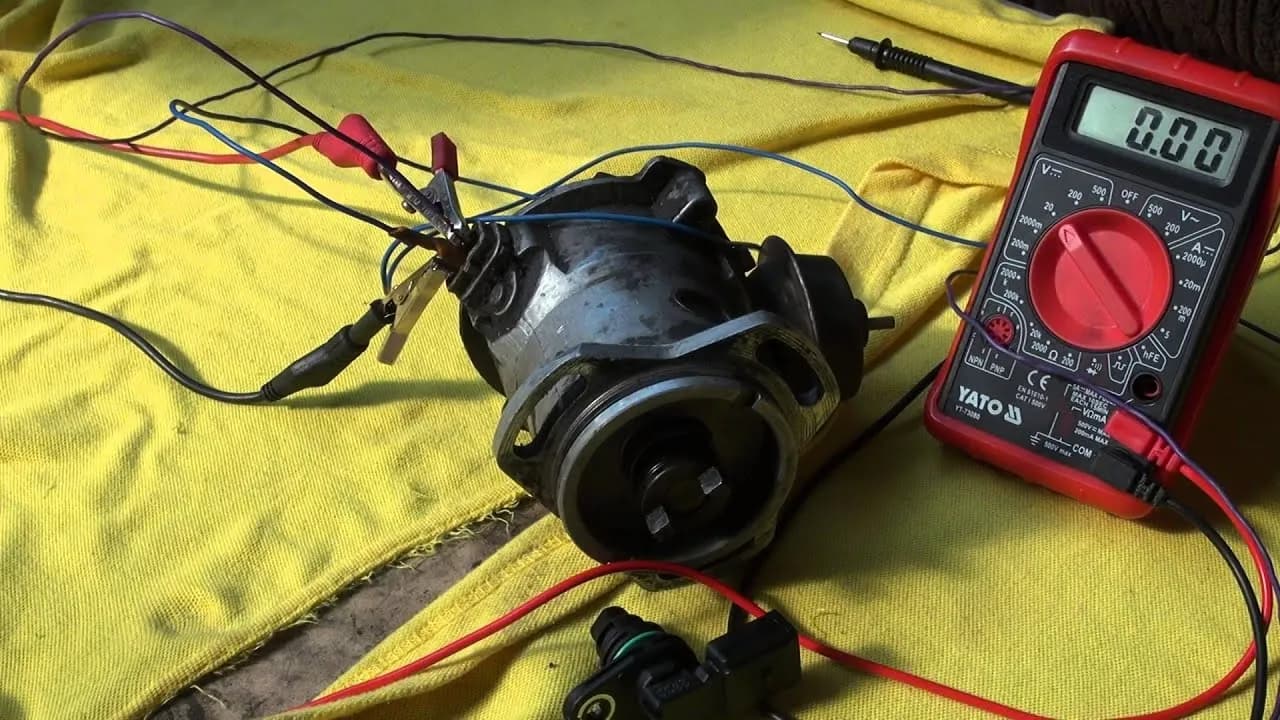

Jak sprawdzić czujnik Halla multimetrem krok po kroku?
Najkrótsza droga prowadzi przez trzy ruchy: zasil czujnik, ustaw multimetr na DCV, a potem obserwuj zmianę napięcia na OUT podczas zbliżania i oddalania magnesu. Jeśli układ ma trzy przewody, bardzo często są to VCC, GND i sygnał wyjściowy. Jeśli ma więcej pinów, bez schematu lub karty katalogowej łatwo pomylić zasilanie z linią sygnałową.

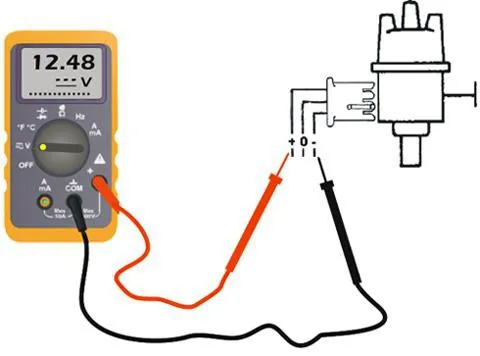

Najpierw sprawdź zasilanie i masę
Zanim zacznie się właściwy test, warto upewnić się, że na pinach zasilania rzeczywiście pojawia się odpowiednie napięcie. W układach elektroniki użytkowej spotyka się często 3,3 V i 5 V, a w motoryzacji również 12 V. Bez wspólnej masy multimetr pokaże wartości przypadkowe albo zupełnie martwe, mimo że sam sensor jest sprawny. To właśnie tu kończy się większość fałszywych diagnoz.
Potem mierz napięcie na wyjściu
Czarną sondę ustaw na GND, czerwoną na OUT, a pokrętło multimetru ustaw na zakres napięcia stałego. Zbliżaj magnes powoli, najlepiej tą samą stroną, bo w części czujników liczy się biegun north albo south. W sensorze cyfrowym odczyt powinien przeskoczyć wyraźnie, a w liniowym ma zmieniać się płynnie. Jeśli wynik zachowuje się odwrotnie, to nadal może być poprawna praca, tylko z drugą polaryzacją magnesu.
Rezystancję i ciągłość zostaw dla przewodów
Tryb ciągłości przydaje się wtedy, gdy chcesz sprawdzić, czy kabel, wtyczka albo lut nie przerwały toru sygnałowego. Opis testu ciągłości pokazuje, że miernik zwykle uznaje bardzo małą rezystancję za obwód zamknięty. To nie oznacza jeszcze, że sam Hall reaguje na pole magnetyczne. Równie dobrze może być sprawny przewód i martwy czujnik, albo odwrotnie.
| Przykład | Zasilanie | Bez magnesu | Z magnesem | Wniosek |
|---|---|---|---|---|
| Czujnik cyfrowy | 5 V | Około 5 V | Blisko 0 V | Przełączenie jest czytelne |
| Czujnik liniowy | 5 V | Około 2,5 V | Zmiana o kilka dziesiątych lub więcej, zależnie od magnesu | Reakcja jest stopniowa |
| Sprawny przewód | Brak zasilania | 0 Ω lub sygnał ciągłości | Bez znaczenia | Test dotyczy tylko połączenia |
W układach z pomiarem rezystancji trzeba zachować jeszcze jedną ostrożność. Instrukcja pomiaru rezystancji zwraca uwagę, że obwód powinien być odłączony od zasilania i rozładowany, bo miernik podaje własny mały prąd testowy. W praktyce oznacza to, że mierzenie oporu na działającym układzie nie sprawdza sensora Halla, tylko dokłada ryzyko do diagnostyki.
Uwaga: pomiar rezystancji na zasilonym układzie potrafi dać fałszywy wynik i wprowadzić dodatkowe obciążenie. Ten tryb służy do wyłączonego obwodu, nie do testowania reakcji na magnes.
Jeżeli po tych krokach napięcie nadal nie drgnie, warto wrócić do prostej sekwencji: sprawdzenie pinu zasilania, sprawdzenie masy, sprawdzenie kolejności przewodów, dopiero potem ocena samego sensora. To właśnie taka kolejność pozwala odróżnić uszkodzony Hall od źle podłączonego modułu. Gdy multimetr pokazuje prawidłowe zasilanie i prawidłowe połączenia, a wyjście nadal milczy, sensowny staje się test wymienny albo dokładniejszy pomiar sygnału.
Dlaczego pomiar rezystancji często wprowadza w błąd?
Bo czujnik Halla nie zachowuje się jak zwykły opornik. Multimetr w trybie omomierza podaje własny prąd testowy i ocenia odpowiedź obwodu, więc na aktywnym sensorze wynik bywa mylący albo wręcz bezwartościowy. W dodatku sam pomiar rezystancji wymaga odłączenia zasilania, więc nie pokazuje reakcji na magnes, tylko stan toru elektrycznego w spoczynku.
Kiedy rezystancja coś mówi
Rezystancja ma sens wtedy, gdy sprawdzasz przewody, styki, lut albo ciągłość między czujnikiem a sterownikiem. Jeśli w wiązce jest przerwa, odczyt pokaże OL albo bardzo dużą wartość. Jeśli połączenie jest dobre, zobaczysz mały opór. To jednak nadal nie mówi nic o tym, czy układ magnetyczny przełącza się poprawnie, bo sam Hall potrzebuje zasilania i pola magnetycznego.
Kiedy ciągłość pomaga
Ciągłość jest dobrym testem pomocniczym, bo pozwala szybko odsiać uszkodzony przewód od uszkodzonego sensora. Jeśli miernik zapiszczy przy złączu i pokazuje wartość bliską zera, tor przewodów najpewniej jest zamknięty. Warto jednak pamiętać, że niektóre mierniki traktują jako ciągłość różne progi, a sam dźwięk nie jest dowodem na sprawność całego układu. Sprawdza się tylko jedna rzecz: czy droga elektryczna istnieje.
Kiedy ten tryb nie wykryje problemu
Tryb oporu nie wychwyci braku pull-up, odwróconej polaryzacji magnesu ani sensora, którego sygnał zmienia się zbyt szybko. Nie pokaże też, że wyjście ma prawidłowy kształt prostokąta, bo do tego potrzebny jest już szybszy instrument. W układach impulsowych multimetru można użyć co najwyżej do weryfikacji, czy stan wysoki i niski w ogóle się pojawiają. Gdy wynik ma być pewny w ruchu, bezpieczniej przejść na bardziej precyzyjny pomiar sygnału.
W praktyce: jeśli na stole leży sam czujnik bez dokumentacji, pierwsze pytanie brzmi nie „jaki ma opór?”, tylko „czy jest zasilony i czy jego wyjście zmienia napięcie po zbliżeniu magnesu?”.
Przeczytaj również: Jak sprawdzić zasilacz w komputerze Metody krok po kroku
Jak odczytać wynik i oddzielić usterkę czujnika od problemu instalacji?
Najpierw szukaj różnicy, a nie absolutnej liczby. Jeśli sensor reaguje, ale tylko przy bardzo małej odległości, problemem może być zbyt duża szczelina albo słabszy magnes. Jeśli napięcie zostaje w jednym miejscu, a zasilanie jest poprawne, podejrzenie pada na wyjście, wspólną masę albo brak rezystora podciągającego. Dopiero na końcu warto traktować czujnik jako faktycznie uszkodzony.
Brak reakcji na magnes
Brak reakcji najczęściej wynika z braku zasilania, złego pinu albo złej polaryzacji magnesu. W sensorach cyfrowych bywa też tak, że wyjście jest otwarte i bez podciągnięcia pokazuje stan nieczytelny. Jeżeli napięcie zasilania jest poprawne, a wyjście nadal nie zmienia wartości, warto zmierzyć przewody od sensora do miejsca pomiaru. Często to nie sam Hall, tylko połączenie po drodze.
Reakcja tylko z jednej strony
Taki objaw jest typowy dla czujników, które reagują na konkretny biegun. W praktyce magnes trzeba wtedy odwrócić i sprawdzić, czy sensor oczekuje south, north czy obu biegunów. W czujnikach unipolarnych i latchach ta różnica jest bardzo wyraźna. Jeśli wynik reaguje tylko przy jednym ustawieniu magnesu, nie musi to oznaczać usterki. Może oznaczać po prostu właściwy charakter pracy układu.
Wyniki pływające albo zbyt wolne
Multimetr bywa za wolny, gdy czujnik przełącza się szybko albo sygnał ma charakter impulsowy. Wtedy na ekranie widać średnią albo zmienną wartość, która nie wygląda jak twarde 0 V i 5 V. To częsty przypadek w układach z szybszym ruchem mechanicznym albo z wyjściem PWM. Gdy wynik „pływa”, oscyloskop daje znacznie pełniejszy obraz niż zwykły miernik.
Kiedy sięgnąć po lepsze narzędzie
Jeśli zasilanie, masa i polaryzacja są poprawne, a wyniki nadal nie pozwalają rozstrzygnąć sprawy, potrzeba dokładniejszego narzędzia. Oscyloskop pokaże kształt impulsu, czas narastania i ewentualne zakłócenia, których multimetr po prostu nie widzi. W instalacjach samochodowych, w sterowaniu BLDC i w szybkich układach pozycjonowania to bywa jedyna droga do pewnej odpowiedzi. Multimetr nadal zostaje pierwszy w kolejce, ale nie zawsze kończy diagnozę.
Zapamiętaj: jeśli odczyt jest niejednoznaczny, najpierw sprawdza się zasilanie, masę, pinout i odległość magnesu. Dopiero potem ocenia się sam sensor.
Najkrótsza droga do pewnej diagnozy prowadzi przez pomiar napięcia, poprawne zasilenie układu i porównanie wyniku z reakcją na magnes.
