Podłączenie elektrowni wiatrowej do inwertera z panelami fotowoltaicznymi to skuteczny sposób na zwiększenie efektywności systemu energetycznego. Dzięki połączeniu tych dwóch źródeł energii, możliwe jest zoptymalizowanie produkcji prądu, niezależnie od warunków pogodowych. Wiatr i słońce uzupełniają się, co pozwala na większą niezależność energetyczną.
W tym artykule dowiesz się, jak krok po kroku podłączyć turbinę wiatrową do istniejącego systemu fotowoltaicznego. Omówimy niezbędne elementy, takie jak mostek diodowy czy regulator ładowania, oraz podpowiemy, jak uniknąć najczęstszych błędów podczas instalacji. Dzięki temu Twój system hybrydowy będzie działał sprawnie i bezpiecznie.
Kluczowe wnioski:- Podłączenie elektrowni wiatrowej do inwertera wymaga zastosowania mostka diodowego do konwersji prądu zmiennego na stały.
- Regulator ładowania jest niezbędny do zarządzania energią z turbiny wiatrowej i przekazywania jej do akumulatorów.
- System hybrydowy łączący panele słoneczne i turbinę wiatrową zwiększa konsumpcję własną energii i niezależność energetyczną.
- Inwerter należy umieścić w suchym miejscu, aby uniknąć ryzyka zalania.
- Prawidłowe podłączenie i optymalizacja systemu pozwalają na maksymalizację wydajności energetycznej.

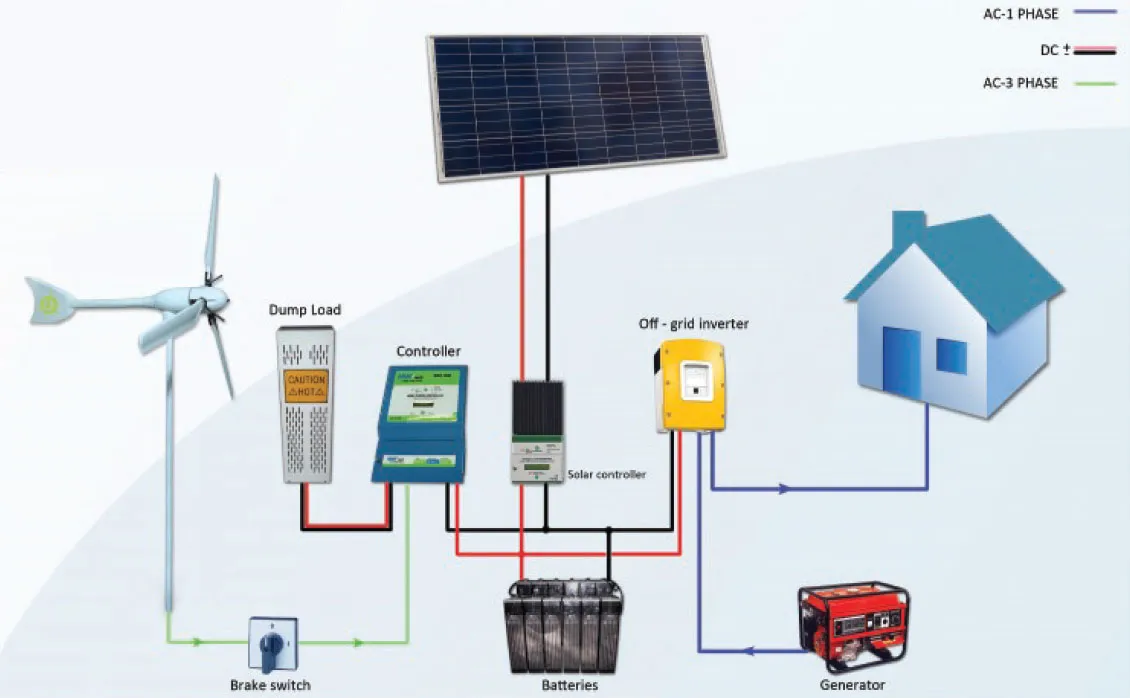

Jak działa hybrydowy system wiatrowo-fotowoltaiczny
Hybrydowy system wiatrowo-fotowoltaiczny łączy dwie technologie: turbinę wiatrową i panele słoneczne. Dzięki temu możliwe jest zwiększenie produkcji energii niezależnie od warunków pogodowych. W dni słoneczne panele fotowoltaiczne pracują pełną mocą, a w wietrzne dni turbina wiatrowa przejmuje pałeczkę.
Synergia między tymi źródłami energii pozwala na stabilne dostawy prądu przez cały rok. W praktyce oznacza to, że nawet gdy jedno źródło jest mniej efektywne, drugie może nadrobić różnicę. To rozwiązanie idealne dla osób, które chcą maksymalnie wykorzystać odnawialne źródła energii.
Niezbędne elementy do podłączenia elektrowni wiatrowej
Aby podłączyć elektrownię wiatrową do inwertera z panelami, potrzebne są kluczowe komponenty. Każdy z nich pełni ważną rolę w procesie przetwarzania i magazynowania energii. Bez nich system hybrydowy nie będzie działał poprawnie.
- Mostek diodowy – przekształca prąd zmienny z turbiny wiatrowej na stały.
- Regulator ładowania – kontroluje przepływ energii do akumulatorów.
- Akumulatory – magazynują energię na późniejsze użycie.
- Inwerter – zamienia prąd stały na zmienny, gotowy do użycia w domu.
Mostek diodowy – klucz do konwersji prądu zmiennego na stały
Mostek diodowy to niezbędny element w systemie hybrydowym. Jego głównym zadaniem jest konwersja prądu zmiennego generowanego przez turbinę wiatrową na prąd stały. Tylko w tej formie energia może być przekazana do akumulatorów.
Podczas instalacji mostka diodowego warto zwrócić uwagę na jego kompatybilność z systemem. Należy również zadbać o odpowiednie chłodzenie tego elementu, aby uniknąć przegrzania. Prawidłowe podłączenie gwarantuje długą i bezawaryjną pracę.
| Typ mostka diodowego | Zastosowanie |
| Jednofazowy | td>Systemy o mniejszej mocy|
| Trójfazowy | Systemy o większej mocy |
Czytaj więcej: Bezpieczniki do siły: unikaj niebezpiecznych wpadek w instalacji elektrycznej
Krok po kroku: podłączanie turbiny wiatrowej do inwertera
Podłączenie elektrowni wiatrowej do inwertera z panelami wymaga precyzji i odpowiedniego przygotowania. Zacznij od sprawdzenia, czy wszystkie komponenty są ze sobą kompatybilne. Następnie podłącz turbinę wiatrową do mostka diodowego, który przekształci prąd zmienny na stały.
Kolejnym krokiem jest połączenie mostka diodowego z regulatorem ładowania. To właśnie regulator zarządza przepływem energii do akumulatorów. Na końcu podłącz inwerter, który zamieni prąd stały na zmienny, gotowy do użycia w domu.
Pamiętaj o bezpieczeństwie podczas instalacji. Przed rozpoczęciem prac upewnij się, że wszystkie urządzenia są wyłączone. Używaj narzędzi izolowanych i noś rękawice ochronne. Unikaj pracy w deszczu lub wilgotnych warunkach, aby zapobiec porażeniu prądem.
Jak uniknąć błędów przy podłączaniu systemu hybrydowego
Jednym z najczęstszych błędów jest nieprawidłowe dobranie komponentów. Upewnij się, że mostek diodowy, regulator ładowania i inwerter są dostosowane do mocy turbiny wiatrowej. W przeciwnym razie system może nie działać efektywnie.
Innym problemem jest nieodpowiednie okablowanie. Zbyt cienkie przewody mogą się przegrzewać, co stanowi zagrożenie pożarowe. Zawsze stosuj kable o odpowiedniej grubości, dostosowane do mocy systemu. Regularnie sprawdzaj połączenia, aby uniknąć luzów lub korozji.
Optymalizacja wydajności systemu wiatrowo-fotowoltaicznego
Aby zmaksymalizować wydajność systemu hybrydowego, warto zadbać o kilka kluczowych aspektów. Po pierwsze, upewnij się, że turbina wiatrowa jest zamontowana w miejscu o dobrym przepływie wiatru. Panele słoneczne powinny być skierowane na południe i wolne od zacienienia.
Regularne czyszczenie i konserwacja to podstawa. Usuwaj liście, kurz i inne zanieczyszczenia z paneli słonecznych. Sprawdzaj stan łopat turbiny wiatrowej i smaruj ruchome części. Dzięki temu system będzie działał sprawnie przez wiele lat.
Jak zwiększyć efektywność systemu hybrydowego wiatrowo-fotowoltaicznego
W artykule omówiliśmy, jak podłączyć elektrownię wiatrową do inwertera z panelami, aby stworzyć wydajny system hybrydowy. Kluczowe kroki obejmują prawidłowe podłączenie mostka diodowego, regulatora ładowania i inwertera, a także dbałość o bezpieczeństwo podczas instalacji. Bezpieczeństwo i precyzja są tu niezbędne, aby uniknąć błędów, takich jak nieodpowiednie okablowanie czy przegrzanie komponentów.
Optymalizacja wydajności systemu wymaga również regularnej konserwacji i odpowiedniego ustawienia komponentów. Turbina wiatrowa powinna być zamontowana w miejscu o dobrym przepływie wiatru, a panele słoneczne muszą być skierowane na południe i wolne od zacienienia. Dzięki tym działaniom system będzie działał sprawnie i niezawodnie przez wiele lat.
Podsumowując, system hybrydowy wiatrowo-fotowoltaiczny to doskonałe rozwiązanie dla tych, którzy chcą zwiększyć niezależność energetyczną. Kluczem do sukcesu jest prawidłowa instalacja, regularna konserwacja i dbałość o kompatybilność wszystkich elementów.
