W aucie CAN jest kręgosłupem wymiany danych między sterownikami. Dzięki tej magistrali moduł silnika, ABS, poduszki powietrzne, licznik i multimedia mogą komunikować się szybko, bez prowadzenia osobnego przewodu do każdej funkcji. Dla osoby pracującej przy elektryce samochodowej to temat praktyczny: wpływa na diagnostykę, montaż dodatkowych akcesoriów i sposób szukania usterek.
Najważniejsze fakty, które warto mieć z tyłu głowy
- CAN to wspólna magistrala komunikacyjna, a nie pojedynczy przewód do jednej funkcji.
- Wiadomości są wysyłane w postaci ramek, a o priorytecie decyduje identyfikator, nie kolejność „mówienia”.
- W typowym high-speed CAN pracuje para przewodów CAN-H i CAN-L oraz terminacja 120 Ω na obu końcach.
- Klasyczny CAN przenosi do 8 bajtów danych i działa do 1 Mbit/s, a CAN FD zwiększa to do 64 bajtów i do 5 Mbit/s.
- W praktyce wiele problemów nie wynika z samej technologii, tylko z błędnego wpięcia dodatkowego sprzętu, złej masy albo rozjechanej terminacji.
Jak działa magistrala CAN w samochodzie
Ja najprościej ujmuję to tak: CAN nie prowadzi „rozmowy” między dwoma urządzeniami, tylko rozsyła krótkie ramki, które słyszą wszystkie sterowniki w danym segmencie sieci. Każda ramka ma identyfikator 11-bitowy albo 29-bitowy, a właśnie ten identyfikator mówi, czego dotyczy komunikat i jak ważny jest jego priorytet. Gdy dwa moduły chcą nadawać jednocześnie, wygrywa ten z niższym identyfikatorem, czyli z wyższym priorytetem.

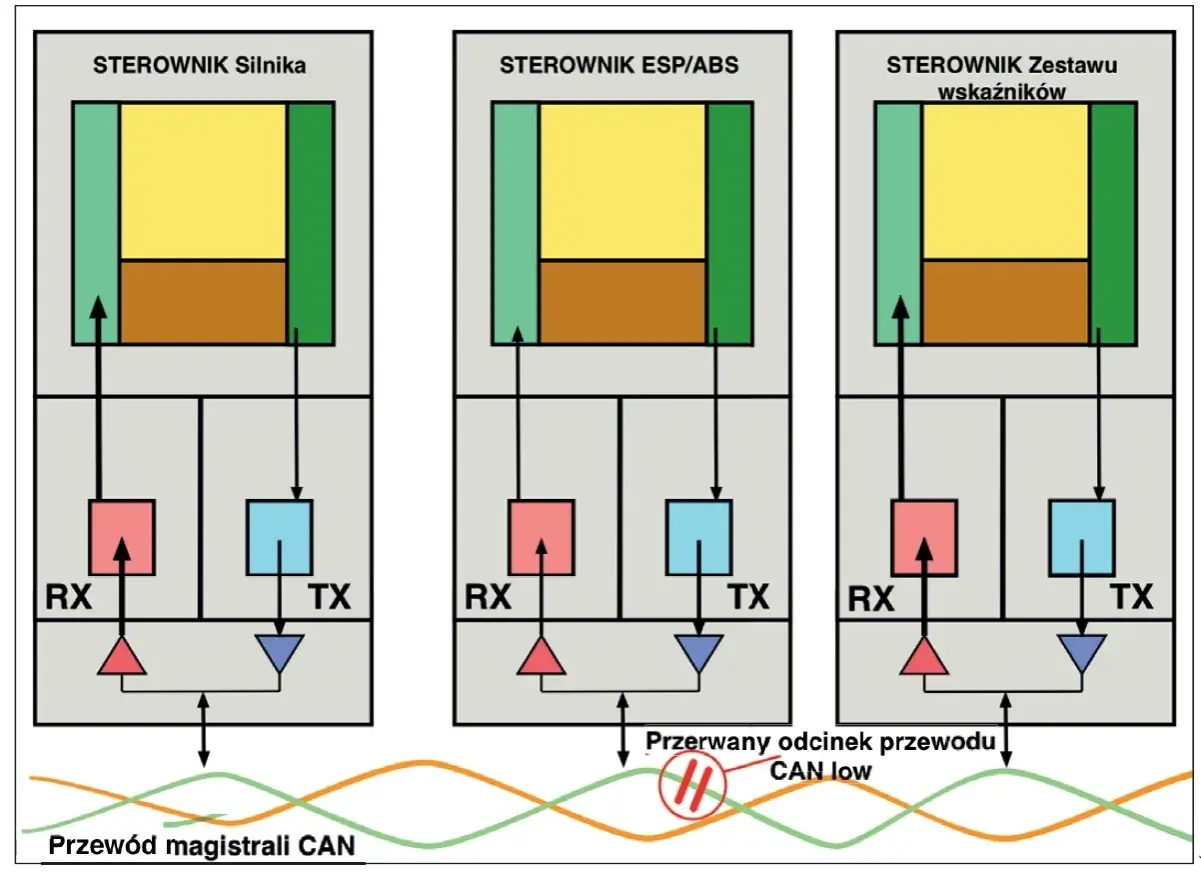

W praktyce oznacza to mniej chaosu niż w klasycznej instalacji punkt–punkt. CAN wykorzystuje transmisję różnicową na skręconej parze przewodów, najczęściej opisanych jako CAN-H i CAN-L. Taki układ jest odporny na zakłócenia, dlatego dobrze znosi środowisko pełne silników, cewek, przekaźników i długich wiązek. W high-speed CAN oba końce linii są zakończone rezystorami terminującymi 120 Ω, więc przy wyłączonym zasilaniu często zobaczysz około 60 Ω między liniami.
- Ramka zawiera identyfikator, dane, kontrolę błędów i potwierdzenie odbioru.
- Arbitraż rozstrzyga jednoczesne nadawanie bez „zderzeń” znanych z prostych sieci.
- Odbiór rozgłoszeniowy oznacza, że ramkę słyszą wszystkie węzły, ale reagują tylko te, które mają odpowiedni filtr.
- Transceiver dopasowuje poziomy sygnałów do fizycznej magistrali, czyli jest mostem między elektroniką sterownika a przewodami.
Do tego dochodzi mechanizm wykrywania błędów i automatycznego powtarzania transmisji. Jeśli ramka nie zostanie poprawnie potwierdzona, sterownik podejmie próbę ponownie. To właśnie dlatego CAN uchodzi za stabilny i przewidywalny, a przy dobrze zbudowanej instalacji naprawdę trudno go „zagadać” zwykłym ruchem danych. Gdy już wiadomo, jak ten mechanizm działa, łatwiej zrozumieć, po co w ogóle rozciągnięto go po całym aucie.
Gdzie CAN pracuje w aucie i dlaczego odciążył instalację
CAN zastąpił długie, ciężkie wiązki prowadzone osobno do każdego odbiornika. Zamiast wysyłać osobny przewód do każdego czujnika i każdego wskaźnika, producenci zaczęli zbierać dane lokalnie w sterownikach, a potem wymieniać je po wspólnej magistrali. To zmniejszyło masę instalacji, uprościło montaż i ograniczyło liczbę wejść oraz wyjść, które musiałby mieć pojedynczy moduł.
Najczęściej spotkasz go w takich obszarach:
- Układ napędowy - silnik, skrzynia biegów, wspomaganie i układ paliwowy.
- Bezpieczeństwo - ABS, ESP, poduszki powietrzne i systemy wspomagające kierowcę.
- Komfort - klimatyzacja, centralny zamek, szyby, fotele i oświetlenie.
- Deska rozdzielcza - licznik, kontrolki, komunikaty serwisowe i sygnały ostrzegawcze.
- Multimedia - radio, ekran, kamera cofania, czujniki parkowania i sterowanie z kierownicy.

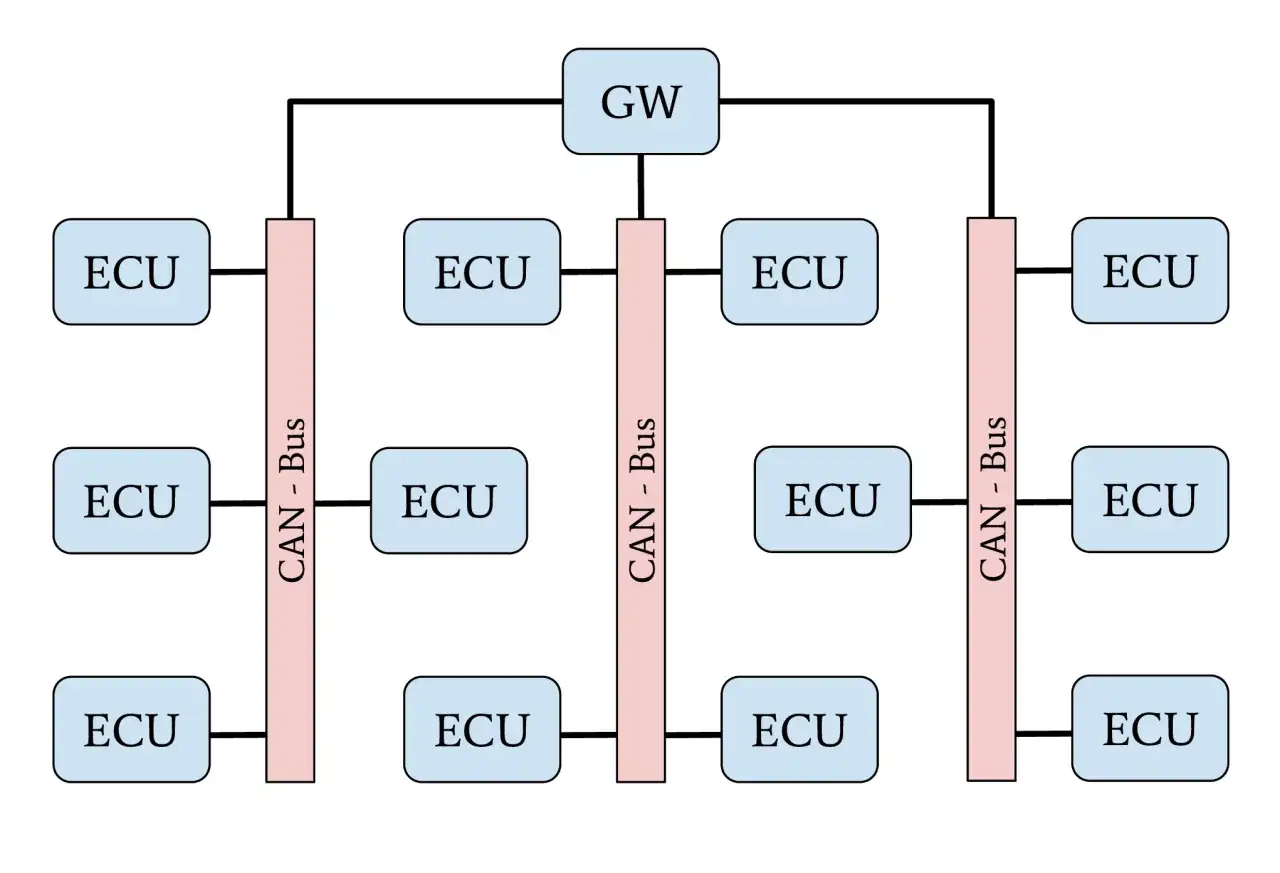

Ważny szczegół, o którym wielu kierowców zapomina: współczesne auto zwykle nie ma jednej wspólnej magistrali dla wszystkiego. Częściej działa kilka sieci CAN połączonych bramką, czyli gatewayem. Dzięki temu moduł multimedialny nie musi widzieć wszystkich ramek z układu napędowego, a sterownik drzwi nie jest zasypywany danymi z układu hamulcowego. To porządkuje komunikację, ale przy diagnozie oznacza też, że problem może siedzieć w jednym segmencie, a objawiać się w zupełnie innym. I właśnie dlatego warto odróżnić klasyczny CAN od nowszych odmian.
CAN FD i starszy CAN to nie to samo
Jeżeli ktoś mówi o „CAN-ie” bez doprecyzowania, zwykle ma na myśli klasyczną wersję. To nadal bardzo ważny standard, ale w nowych konstrukcjach coraz częściej obok niego pojawia się CAN FD, czyli rozwinięcie stworzone po to, by przesłać więcej danych szybciej. Dla warsztatu i montażu osprzętu to istotna różnica, bo stary interfejs nie zawsze poradzi sobie z nowszą siecią.
| Cecha | Klasyczny CAN | CAN FD | Co to znaczy w praktyce |
|---|---|---|---|
| Maksymalna długość danych | 8 bajtów | 64 bajty | FD lepiej radzi sobie z większą ilością informacji z czujników i systemów ADAS. |
| Prędkość transmisji | Do 1 Mbit/s | Do 5 Mbit/s w fazie danych | Sieć szybciej przerzuca większe paczki danych. |
| Zgodność sprzętowa | Starsze moduły i interfejsy | Wymaga zgodnych sterowników i transceiverów | Nie każdy starszy adapter zadziała w aucie z FD. |
| Typowe zastosowanie | Większość starszych segmentów auta | Nowsze auta, rozbudowane systemy komfortu i wsparcia jazdy | W jednym samochodzie mogą współistnieć oba rozwiązania. |
Ja przy retrofitach zawsze sprawdzam, z jakim segmentem mam do czynienia, zanim podepnę się do magistrali. Klasyczny CAN nadal wystarcza w wielu zastosowaniach, ale w nowych autach często działa obok innych odmian, a nie zamiast nich. Poza tym istnieją też warianty niskoprędkościowe i jednoprzewodowe, jednak w osobówkach najczęściej spotyka się właśnie sieć high-speed. To prowadzi do najczęstszych problemów, które wychodzą przy dokładaniu osprzętu.
Co najczęściej psuje komunikację po dołożeniu osprzętu
W praktyce największy bałagan robi nie sam CAN, tylko sposób, w jaki ktoś się do niego podłączył. Zbyt długie odgałęzienie, zła masa, przypadkowe podpięcie przewodów albo dokładanie modułu, który nie rozumie ramek z danego auta, potrafią wywołać serię pozornie niezwiązanych usterek. Najgorsze jest to, że objawy często wyglądają na awarię kilku sterowników naraz, a źródło jest jedno i bardzo proste.
| Objaw | Co może oznaczać | Od czego zacząć |
|---|---|---|
| Losowe kontrolki i błędy w kilku modułach | Zakłócenie na wspólnym odcinku, zła masa albo zwarcie w jednej gałęzi | Sprawdź zasilanie, masy i rezystancję między CAN-H oraz CAN-L |
| Brak komunikacji z jednym sterownikiem | Uszkodzony przewód, wtyczka lub problem z bramką sieciową | Zweryfikuj wiązkę, bezpieczniki i samą gałąź tego modułu |
| Akumulator rozładowuje się po nocy | Jakiś moduł nie zasypia i podtrzymuje aktywność sieci | Odłącz dokładane akcesoria i sprawdź pobór prądu spoczynkowego |
| Problemy po montażu radia, trackera lub LED | Nieprawidłowe wpięcie w magistralę albo zły interfejs | Porównaj pinout i sprawdź, czy potrzebny jest dedykowany gateway |
Najczęstszy błąd, który widzę przy amatorskich przeróbkach, to traktowanie CAN jak zwykłej linii sygnałowej, którą można bezkarnie ciąć, skręcać i rozgałęziać. To nie działa dobrze. Do magistrali nie dokłada się przypadkowych terminatorów, nie robi się długich „ogonów” z przewodów i nie zasila się przez nią akcesoriów. Jeśli już musisz wejść w sieć, lepiej zrobić to przez odpowiedni interfejs niż przez zgadywanie. Skoro wiemy, co najczęściej psuje sieć, przechodzę do diagnozy krok po kroku.
Jak diagnozować sieć CAN bez zgadywania
Ja zaczynam od rzeczy nudnych, bo one najczęściej wygrywają z elektroniką: zasilania, masy i schematu konkretnego auta. Dopiero potem sięgam po analizator CAN albo oscyloskop, bo same błędy zapisane w sterowniku rzadko pokazują pełną historię. CAN można diagnozować dość szybko, ale trzeba wiedzieć, co mierzyć i czego nie interpretować zbyt pochopnie.
- Odczytaj błędy ze wszystkich modułów, a nie tylko z jednego sterownika. Jedna usterka w magistrali potrafi wygenerować lawinę kodów.
- Sprawdź, czy problem dotyczy całej sieci, czy tylko jednego segmentu po stronie gatewaya. To pomaga od razu zawęzić obszar poszukiwań.
- Przy wyłączonym zapłonie i uśpionej sieci zmierz opór między CAN-H i CAN-L. W zdrowym high-speed CAN często zobaczysz około 60 Ω. Wartość bliska 120 Ω sugeruje brak jednej terminacji albo odłączony segment, a wynik bardzo niski zwykle wskazuje zwarcie.
- Sprawdź zasilanie i masy sterowników. Zły punkt masowy potrafi udawać problem z samą magistralą.
- Jeśli trzeba, odpinaj kolejne gałęzie i obserwuj, kiedy sieć wraca do życia. To prostsze niż zgadywanie na podstawie samych kontrolek.
- Do podglądu ramek użyj oscyloskopu albo analizatora CAN. Jeśli tylko podsłuchujesz ruch, ustaw tryb listen-only, żeby własnym interfejsem nie wpływać na sieć.
W bardziej zaawansowanej pracy przydaje się też plik DBC, czyli baza opisująca, jak interpretować ramki i sygnały. Bez niego widzisz tylko surowe bajty, a z nim możesz odczytać sens danych: temperaturę, obroty, status przycisku czy stan czujnika. To szczególnie ważne przy retrofitach i przy dodatkach, które mają współpracować z oryginalną elektroniką auta. Na końcu zostaje kilka zasad, które oszczędzają czas i nerwy przy pierwszym kontakcie z taką instalacją.
Jak mądrze podejść do CAN przed pierwszym pomiarem
- Nie zakładaj, że każda para przewodów w aucie działa tak samo. Najpierw identyfikuję segment, potem dopiero cokolwiek podłączam.
- Nie traktuj magistrali jak źródła zasilania. CAN służy do komunikacji, a nie do dokładania poboru prądu.
- Nie wydłużaj odgałęzień bez potrzeby. Krótkie stuby są bezpieczniejsze niż długie, przypadkowe odnogi wiązki.
- Nie dokładaj terminacji „na wszelki wypadek”. W high-speed CAN są potrzebne tylko na końcach linii.
- Sprawdź schemat konkretnego modelu. W różnych autach ten sam port diagnostyczny może prowadzić do różnych segmentów sieci.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy CAN najpierw rozumiem topologię, potem mierzę, a dopiero na końcu coś zmieniam. To podejście oszczędza czas i chroni przed usterką, która wygląda jak awaria kilku modułów naraz, a zaczyna się od jednego źle wpiętego przewodu albo błędnie dobranego interfejsu.
