Wiele awarii piekarnika zaczyna się od jednego pytania: czy problem dotyczy zabezpieczenia w domu, czy bezpiecznika termicznego w samym urządzeniu. Odpowiedź zwykle zależy od modelu, ale pierwszy trop jest dość przewidywalny: najczęściej trzeba zajrzeć do tylnej części obudowy, za panel sterowania albo do dolnej osłony serwisowej. Zanim cokolwiek zostanie odkręcone, zasilanie powinno być odłączone zgodnie z oficjalnymi zasadami bezpiecznego obchodzenia się z prądem.
Bezpiecznik w piekarniku najczęściej ukrywa się przy tylnej lub sterującej części obudowy
- Bezpiecznik termiczny bywa montowany z tyłu, za panelem sterowania albo przy dolnej osłonie, zależnie od konstrukcji urządzenia.
- Bezpiecznik domowy i bezpiecznik termiczny piekarnika to dwa różne elementy, choć oba mogą zatrzymać pracę urządzenia.
- Kontrola instalacji elektrycznej w budynku odbywa się co najmniej raz na 5 lat i obejmuje także zabezpieczenia oraz połączenia instalacji.
- Piekarnik 2,90 kW przy 230 V oznacza prąd około 12,6 A, więc dobór zabezpieczenia nie jest przypadkowy.
- Brak grzania częściej wynika też z grzałki górnej, dolnej, termoobiegu, wentylatora chłodzącego albo czujnika temperatury niż z jednego przepalonego elementu.
Gdzie najpierw szukać bezpiecznika w piekarniku?

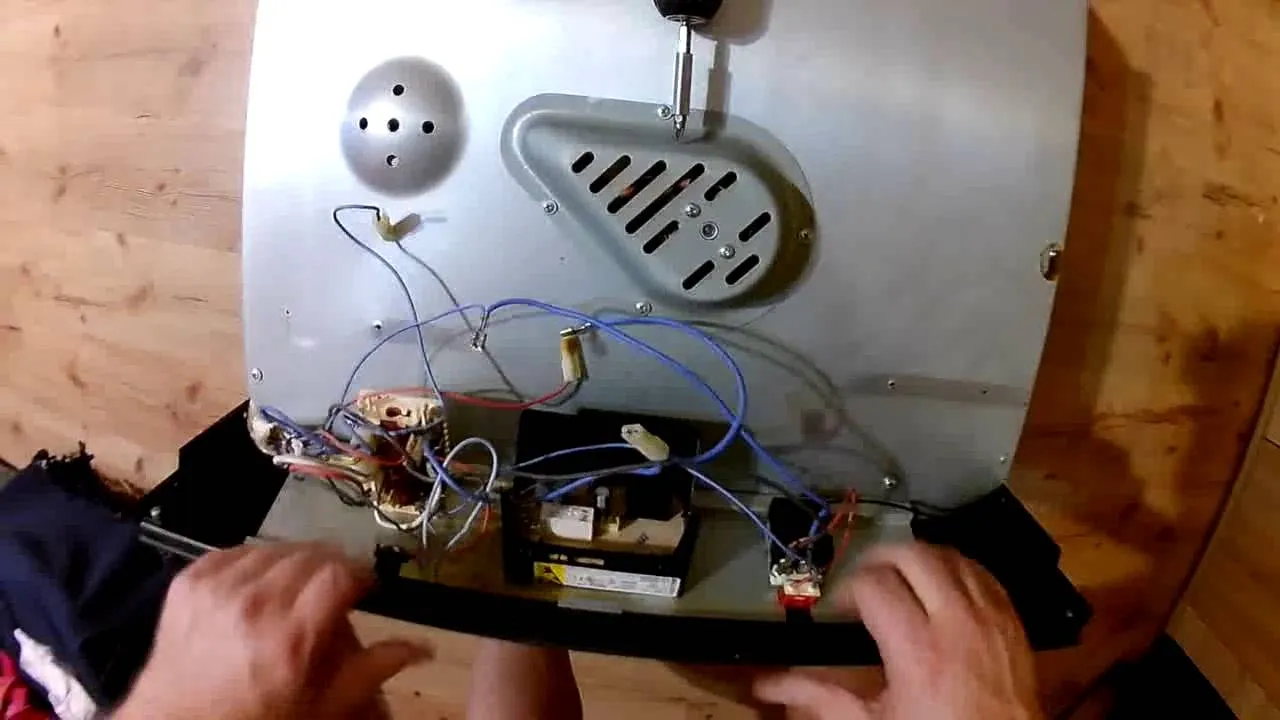

Najpierw sprawdź tył urządzenia i panel sterowania. W wielu piekarnikach bezpiecznik termiczny albo element odcinający zasilanie znajduje się właśnie tam, a w niektórych modelach dostęp prowadzi przez dolną osłonę serwisową. Instrukcja serwisowa jednego z popularnych typów piekarników pokazuje dwa typowe punkty: tylną część obudowy oraz strefę przy panelu sterowania, gdzie umieszczane są zabezpieczenia termiczne i kontrolne.
Żeby nie błądzić po omacku, najlepiej zacząć od tabliczki znamionowej i numeru modelu. To właśnie ten numer decyduje, czy element jest dostępny po zdjęciu tylnej pokrywy, po odkręceniu frontu, czy po zdjęciu dodatkowej osłony od spodu. W praktyce serwisowej nie ma jednego stałego miejsca dla wszystkich urządzeń, bo konstrukcja zależy od producenta, sposobu chłodzenia i układu elektroniki sterującej.
Najczęstsze miejsca dostępu
| Miejsce | Jak zwykle wygląda dostęp | Co to najczęściej oznacza | Na co zwrócić uwagę |
|---|---|---|---|

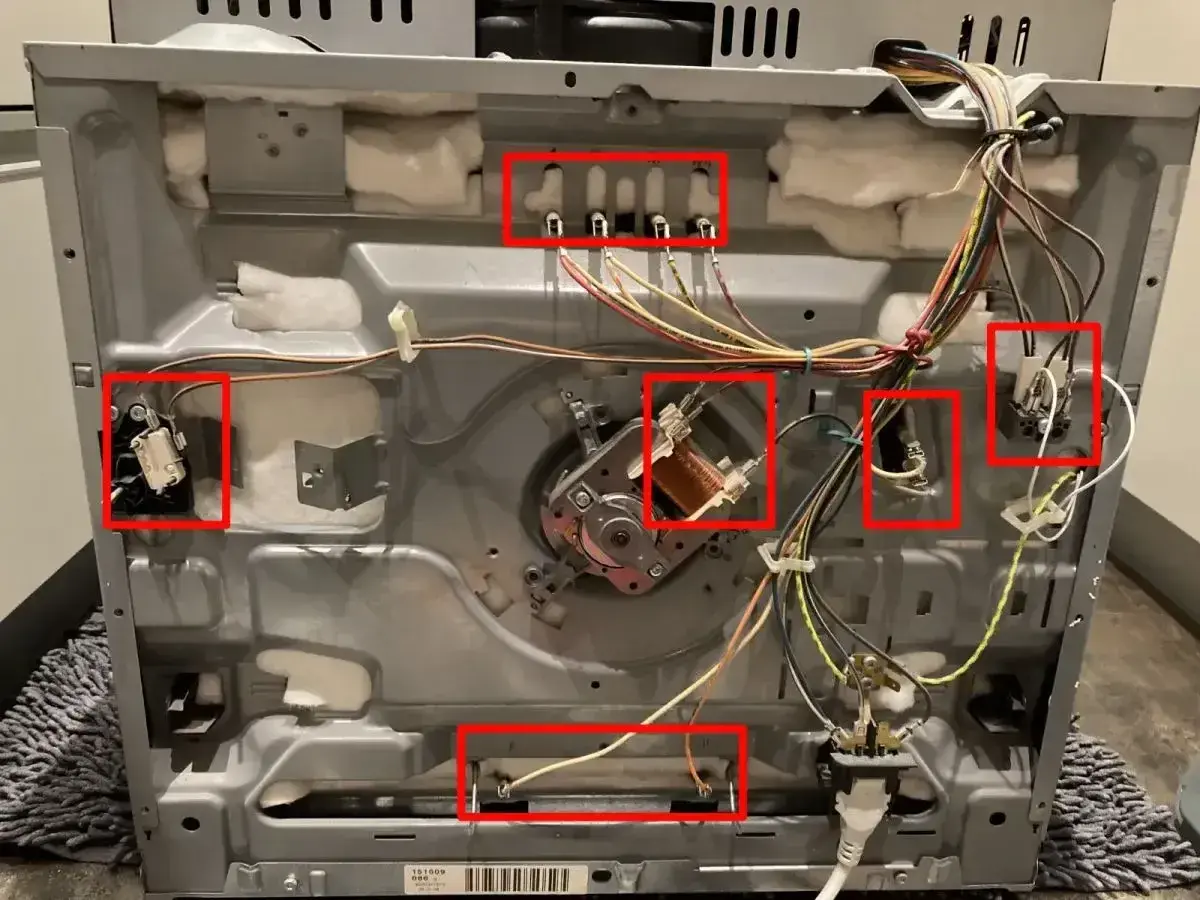

| Tył obudowy | Zdjęcie tylnej osłony lub panelu serwisowego | Zabezpieczenie odcina zasilanie przy przegrzaniu wnętrza | To jeden z najczęstszych wariantów w piekarnikach wolnostojących i do zabudowy |

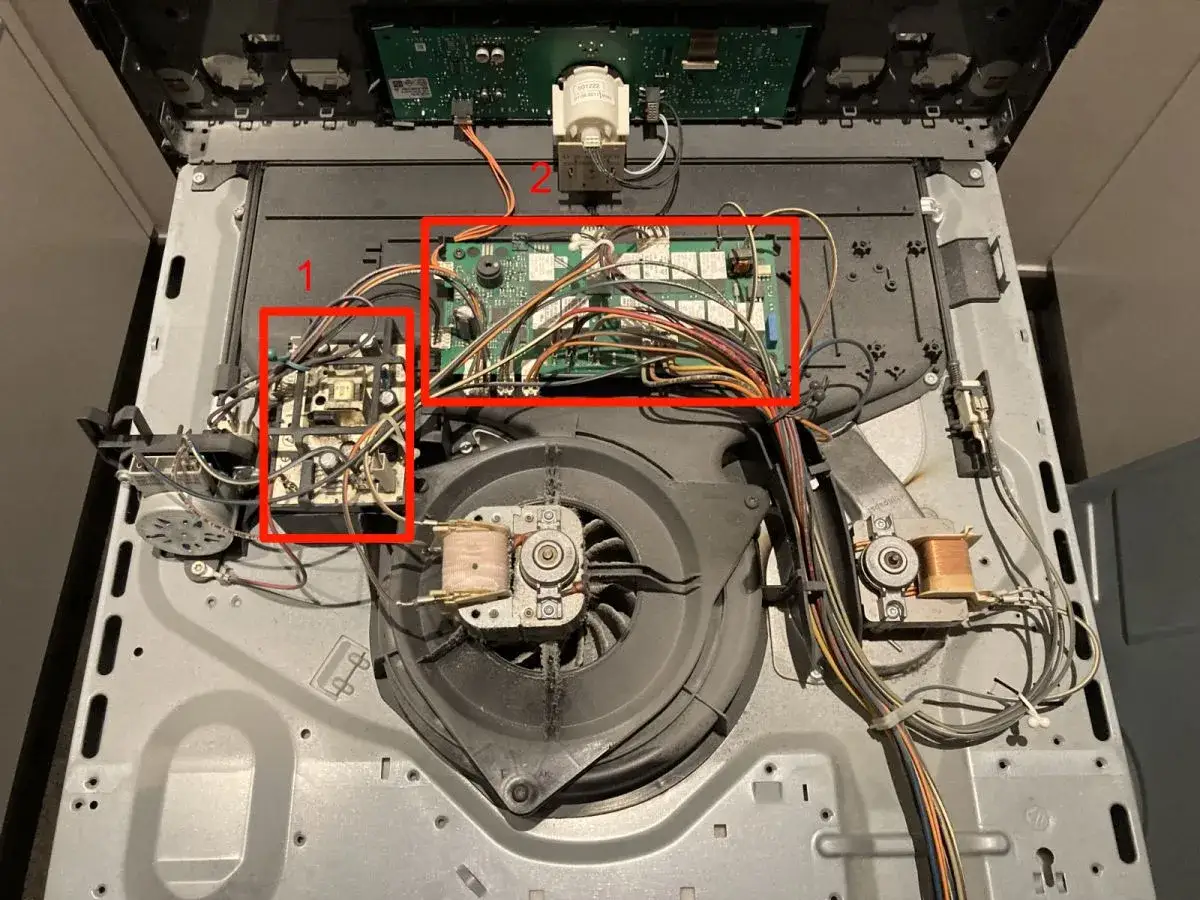

| Za panelem sterowania | Demontaż frontu lub górnej części zespołu sterującego | Bezpiecznik chroni elektronikę i strefę panelu przed przegrzaniem | Ten układ pojawia się często w piekarnikach z rozbudowaną elektroniką |

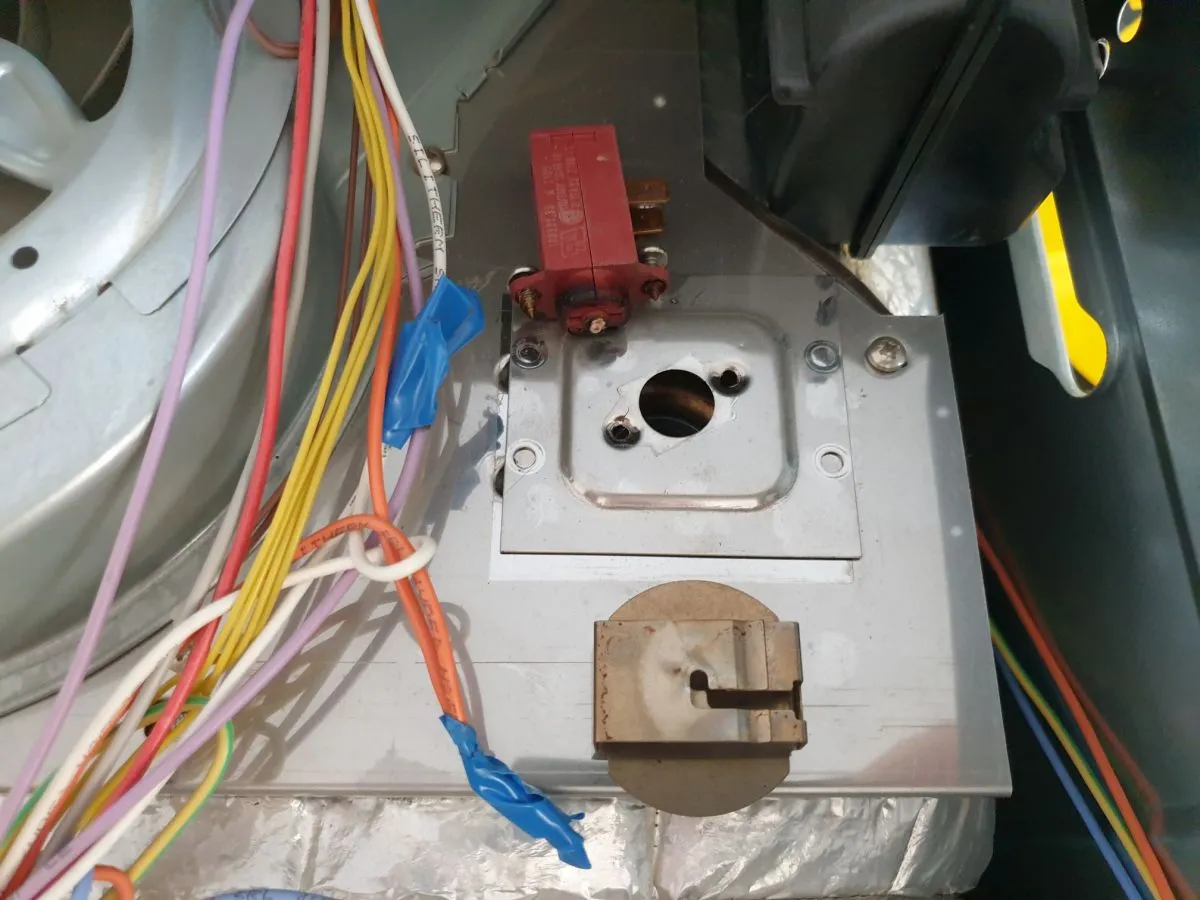

| Górna część obudowy | Widać osobny termik przykręcony do blachy lub osłony | Chroni przed wzrostem temperatury w strefie nad komorą pieczenia | Występuje w części modeli, zwłaszcza tam, gdzie ciepło mocniej gromadzi się u góry |
| Dolna osłona | Dostęp od spodu lub po zdjęciu dolnego panelu | Element zabezpiecza okolicę podstawy lub przewodów zasilających | Ten wariant częściej pojawia się w konstrukcjach z rozbudowanym chłodzeniem i osłonami serwisowymi |
Zapamiętaj: jednego miejsca trzeba szukać tylko wtedy, gdy znany jest dokładny model. Bez numeru modelu łatwo pomylić zabezpieczenie termiczne z innym elementem, który wygląda podobnie, ale pełni zupełnie inną funkcję.
Właśnie dlatego przy pierwszym podejściu tak ważne jest nie samo pytanie „gdzie jest bezpiecznik”, ale raczej „gdzie znajduje się zabezpieczenie w tym konkretnym modelu”. Jeśli piekarnik jest zabudowany, dostęp może wymagać wysunięcia całego urządzenia z szafki. Jeśli jest wolnostojący, częściej wystarczy panel tylny. W obu przypadkach nie wolno zakładać, że każdy piekarnik ma identyczny układ wewnętrzny.
Czy bezpiecznik w piekarniku to to samo co bezpiecznik w rozdzielnicy?

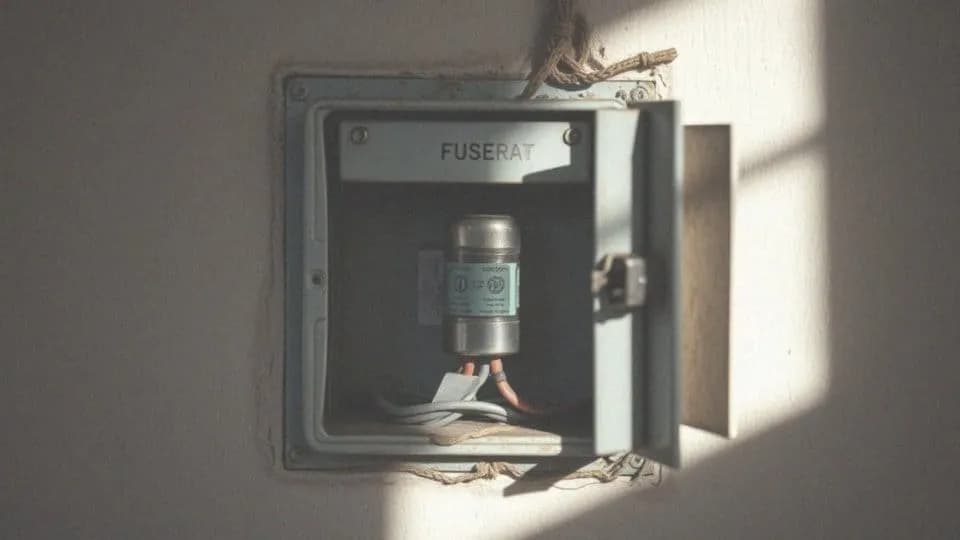

Nie, to dwa różne zabezpieczenia. Bezpiecznik w rozdzielnicy albo wyłącznik nadprądowy chroni instalację domu, a bezpiecznik termiczny piekarnika chroni samo urządzenie przed skutkami przegrzania. Wyjaśnienia GUNB przypominają, że okresowa kontrola instalacji obejmuje także sprawdzenie zabezpieczeń, osprzętu i stanu połączeń, więc problem z piekarnikiem może zaczynać się nie tylko w sprzęcie, ale też w obwodzie zasilającym.
Różnica jest praktyczna. Gdy wybije zabezpieczenie w rozdzielnicy, często gaśnie kilka obwodów albo cały fragment kuchni. Gdy zadziała bezpiecznik termiczny, piekarnik może przestać grzać lub całkiem milknie, choć inne urządzenia w mieszkaniu działają normalnie. Właśnie przez to oba objawy są mylące i wiele osób zaczyna szukać usterki w złym miejscu.
Co robi każde z tych zabezpieczeń
- Zabezpieczenie nadprądowe w domu odcina obwód przy przeciążeniu, zwarciu albo błędzie instalacji.

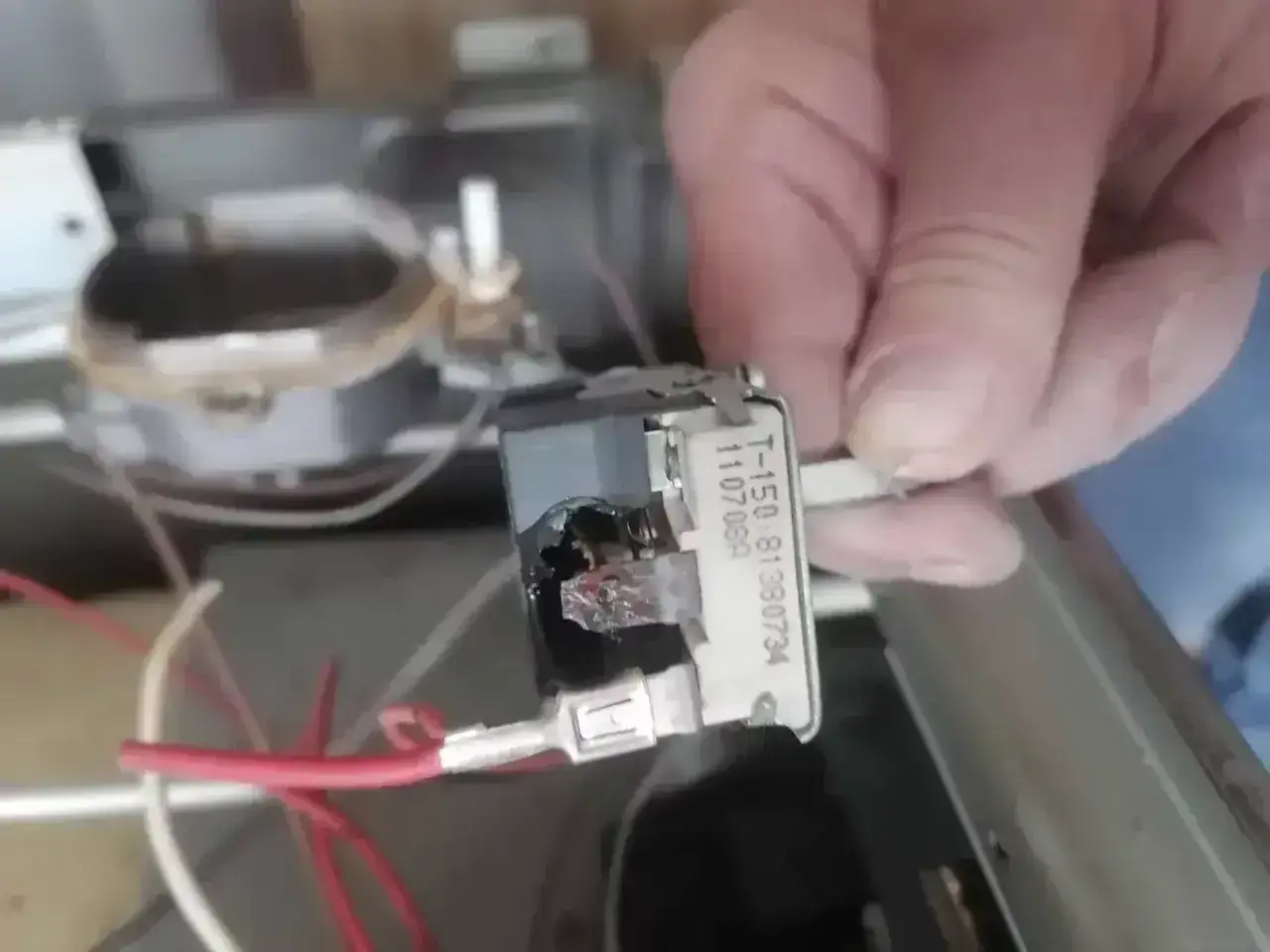

- Bezpiecznik termiczny reaguje na za wysoką temperaturę wewnątrz urządzenia i może być jednorazowy.
- Przepalony bezpiecznik w piekarniku nie zawsze oznacza tę samą awarię, bo czasem to tylko skutek innej usterki, na przykład grzałki albo wentylacji.
Uwaga: urządzenie o dużym poborze mocy nie powinno trafiać do przypadkowej listwy zasilającej. KG PSP podkreśla, że wysokie obciążenie i uszkodzone przewody zwiększają ryzyko przepięcia, zwarcia i przegrzania.
W polskich mieszkaniach różnice widać szczególnie wtedy, gdy obwód kuchenny jest już mocno obciążony lodówką, zmywarką, czajnikiem i piekarnikiem. Z punktu widzenia użytkownika objaw bywa ten sam: piekarnik nie startuje albo wyłącza się po chwili. Z punktu widzenia diagnostyki liczy się jednak to, czy zadziałał obwód budynku, czy element zabezpieczający sam piekarnik.
Dlaczego piekarnik gaśnie mimo sprawnego bezpiecznika?
Najczęściej winne są grzałki, wentylacja albo czujnik temperatury, a nie sam bezpiecznik. Oficjalna porada serwisowa dla piekarników wskazuje, że przy braku grzania lub braku zasilania trzeba brać pod uwagę także grzałkę pieczenia, grzałkę grilla, elektronikę sterującą i niedostateczne zasilanie. Gdy urządzenie nie rozgrzewa się prawidłowo, uszkodzenie jednego elementu potrafi uruchomić łańcuch błędów, który wygląda jak awaria bezpiecznika.
Grzałki górna, dolna i termoobiegu
Jeśli piekarnik piecze nierówno, nie dogrzewa albo przestaje nagrzewać po kilku minutach, na liście podejrzanych bardzo wysoko stoją grzałki. Uszkodzona grzałka górna daje efekt przypiekania od góry przy niedopieczonym środku, grzałka dolna zostawia surowy spód, a grzałka termoobiegu zaburza równomierne rozprowadzanie ciepła. Taki zestaw objawów bywa bardziej charakterystyczny niż całkowite przepalenie bezpiecznika.
Dobrym sygnałem ostrzegawczym jest również zapach spalenizny, przebarwienia metalu albo czarny nalot na elemencie grzejnym. Wtedy problem zwykle nie dotyczy samego „korka”, tylko tego, że element grzejny zaczyna pobierać lub rozpraszać energię nieprawidłowo. Poradnik o niedopieczonym piekarniku opisuje właśnie taki układ: grzałka, wentylator i czujnik temperatury mają bezpośredni wpływ na końcowy efekt pieczenia.
Czujnik temperatury i wentylator chłodzący
Czujnik temperatury ma pilnować, żeby komora nie była ani za chłodna, ani zbyt gorąca. Gdy podaje błędny odczyt, piekarnik może nie dogrzewać albo przeciwnie, przegrzewać się i wyłączać. W modelach z chłodzeniem szczególnie ważny jest też wentylator chłodzący, bo jego awaria podnosi temperaturę elektroniki i może wywołać reakcję zabezpieczenia termicznego.
To dobrze widać w opisach producentów, którzy przy problemie z przegrzewaniem kierują uwagę właśnie na wentylator, sensor temperatury i czystość komory. Jeśli w środku zalega tłuszcz, a kanały wentylacyjne są zabrudzone, piekarnik może zachowywać się niestabilnie nawet wtedy, gdy sam bezpiecznik wygląda na sprawny. Z tego powodu objawy „nie grzeje” i „wyłącza się po rozgrzaniu” nie są tym samym problemem.
Zasilanie obwodu i moc urządzenia
Moc piekarnika wpływa na dobór zabezpieczenia. To nie jest detal, tylko podstawowy punkt całej diagnozy. W jednym z publicznych opracowań instalacyjnych piekarnik 2,90 kW przy 230 V przypisano do zabezpieczenia minimum 13 A. To oznacza orientacyjny prąd około 12,6 A, bo obliczenie jest proste: moc dzieli się przez napięcie.
| Moc piekarnika | Napięcie | Prąd obliczeniowy | Wniosek |
|---|---|---|---|
| 2,90 kW | 230 V | 12,6 A | Zabezpieczenie musi mieć zapas, ale nie może być dobrane zbyt nisko ani przypadkowo |
| 3,60 kW | 230 V | 15,7 A | Obwód i zabezpieczenie muszą być już dobrane ostrożniej, bo zapas prądowy szybko maleje |
| 7,35 kW | 400 V | ok. 10,6 A na fazę | W urządzeniach trójfazowych rozkład obciążenia wygląda inaczej niż w typowym obwodzie jednofazowym |
W praktyce: jeśli ten sam piekarnik raz działa, a raz wyłącza się przy dłuższym grzaniu, problemem może być nie tylko bezpiecznik, ale też zbyt mały zapas prądowy obwodu lub słaby styk w instalacji. W takich przypadkach sam reset zabezpieczenia bywa tylko chwilowym maskowaniem przyczyny.
Warto też zauważyć, że zbyt niska wartość zabezpieczenia potrafi powodować częste wyłączanie sprzętu, nawet jeśli sam piekarnik jest sprawny. Z drugiej strony zbyt „luźne” podejście do doboru ochrony jest niebezpieczne, bo urządzenie o dużej mocy potrzebuje nie tylko zasilania, ale i właściwego poziomu ochrony. Dlatego przy diagnostyce trzeba patrzeć na cały układ: piekarnik, przewody, gniazdo, rozdzielnicę i sposób podłączenia.
Jak sprawdzić usterkę bez ryzyka porażenia?
Zacznij od odłączenia zasilania i prostych testów w rozdzielnicy. Oficjalny poradnik Samsunga zaleca najpierw sprawdzić wyłącznik obwodu piekarnika oraz bezpiecznik w domu, a dopiero potem szukać przyczyny we wnętrzu urządzenia. Jeśli po przerwie zasilania piekarnik wraca do życia, problem mógł być chwilowy, ale jeśli awaria wraca po każdym nagrzaniu, diagnoza musi być głębsza.
- Odłącz zasilanie na bezpieczniku albo wyłączniku obwodu i upewnij się, że piekarnik jest zimny.
- Sprawdź rozdzielnicę, czy nie zadziałało zabezpieczenie obwodu kuchennego.
- Odszukaj model na tabliczce znamionowej i zapisz dokładny symbol urządzenia.
- Otwórz instrukcję serwisową tylko wtedy, gdy model wskazuje dostęp do bezpiecznika z zewnątrz albo po zdjęciu panelu.
- Oceń wzrokowo przewody i złącza, czy nie ma śladów przypalenia, pęknięcia lub luźnych konektorów.
Jeśli piekarnik ma objawy przegrzania, trzeba też uwzględnić chłodzenie. Samsung podaje, że po gotowaniu wentylator może pracować aż do ostygnięcia urządzenia, a wyłączenie zasilania zbyt wcześnie może pogorszyć chłodzenie. To ważne, bo w praktyce wiele usterek termicznych zaczyna się nie od samego grzania, tylko od zaburzonego odprowadzania ciepła.
Czego nie robić samodzielnie
Nie warto rozpoczynać od rozbierania tylnej obudowy przy podłączonym zasilaniu. Nie wolno też polegać na przedłużaczach albo listwach przeznaczonych do lekkich odbiorników, bo piekarnik należy do urządzeń o wysokim poborze mocy. Jeśli przewody, wtyczka lub obudowa mają ślady uszkodzenia, instalacja nie powinna być dalej testowana „na próbę”.
- Nie używaj urządzenia, jeśli widać przypalenie przewodu albo złącza.
- Nie resetuj zabezpieczenia wielokrotnie bez poznania przyczyny.
- Nie zakładaj, że przepalony bezpiecznik jest jedyną usterką, bo źródłem problemu może być grzałka, sensor albo wentylator.
Zapamiętaj: w piekarniku bezpiecznik często jest skutkiem, a nie przyczyną. Jeśli przegrzewanie powtarza się po wymianie elementu, źródło problemu siedzi zwykle w grzaniu, chłodzeniu albo zasilaniu, nie w samym bezpieczniku.
W tym miejscu szczególnie pomaga dobra praktyka serwisowa: nie wymieniać części „na ślepo”. Model, numer seryjny, lokalizacja panelu, typ zabezpieczenia i objaw przy zimnym oraz rozgrzanym urządzeniu tworzą razem prostą mapę diagnozy. Bez tej mapy łatwo kupić nie ten element albo przeoczyć usterkę instalacji, która wróci zaraz po pierwszym pieczeniu.
Kiedy potrzebny jest serwis zamiast samodzielnej naprawy?
Serwis jest potrzebny wtedy, gdy piekarnik nie daje się uruchomić po sprawdzeniu obwodu albo gdy zabezpieczenie wraca do awarii. Jeśli instrukcja wskazuje element jednorazowy lub część zamontowaną głęboko przy elektronice, dalsza praca bez doświadczenia zwykle oznacza większe ryzyko niż oszczędność. W instrukcjach serwisowych bardzo często pojawia się też ostrzeżenie, że po odłączeniu zasilania trzeba zdjąć odpowiednie panele i dopiero wtedy przejść do diagnostyki.
Instrukcja serwisowa z lokalizacją zabezpieczeń pokazuje dwa ważne warianty: bezpieczniki z tyłu piekarnika oraz bezpiecznik kontrolny przy panelu. To dobry przykład, bo od razu widać, że jeden model może mieć więcej niż jedno zabezpieczenie i każde chroni inną strefę. Dzięki temu łatwiej zrozumieć, dlaczego piekarnik może nie działać, choć „główny” bezpiecznik wygląda na sprawny.
Przeczytaj również: Gdzie są bezpieczniki w Oplu Zafirze B? Oto kluczowe lokalizacje
Sygnały, że trzeba zakończyć diagnozę
- Brak reakcji po sprawdzeniu obwodu i ponownym włączeniu zasilania.
- Powtarzające się wybijanie zabezpieczenia po krótkim nagrzaniu.
- Ślady przegrzania przy konektorach, panelu albo obudowie.
- Nierówne grzanie połączone z dymieniem, zapachem spalenizny albo głośniejszą pracą wentylatora.
- Brak możliwości identyfikacji modelu lub brak dostępu do bezpiecznika bez demontażu całego urządzenia.
W polskich realiach ważna jest jeszcze jedna rzecz: kontrola instalacji elektrycznej nie kończy się na samym urządzeniu. GUNB przypomina, że okresowa kontrola obejmuje także osprzęt, zabezpieczenia i połączenia instalacji. Jeśli piekarnik wyłącza się nie tylko na jednym programie, lecz przy każdym większym obciążeniu, problem może dotyczyć całego obwodu, a nie samego termika.
Najkrótsza odpowiedź brzmi więc tak: bezpiecznik w piekarniku szuka się zwykle z tyłu obudowy albo za panelem sterowania, ale prawdziwa diagnoza zaczyna się od odróżnienia go od zabezpieczenia w rozdzielnicy i od sprawdzenia, czy winna nie jest grzałka, czujnik albo chłodzenie.
