Węglik krzemu to materiał, który w elektryce i elektronice mocy robi dziś różnicę tam, gdzie liczą się mniejsze straty, wyższa sprawność i lepsza praca pod obciążeniem. Najczęściej spotyka się go nie w zwykłej instalacji ściennej, ale w urządzeniach, które przetwarzają energię: falownikach, ładowarkach, zasilaczach i napędach. Poniżej pokazuję, co ten materiał daje w praktyce, kiedy naprawdę ma sens i na co uważać przy wyborze sprzętu.
Najważniejsze fakty o tym materiale w elektryce
- To półprzewodnik mocy, a nie materiał na domowe przewody czy osprzęt instalacyjny.
- Największą przewagę daje w urządzeniach pracujących przy wyższych napięciach, częstotliwościach i temperaturach.
- Najczęściej trafia do falowników fotowoltaicznych, ładowarek EV, UPS-ów, zasilaczy przemysłowych i napędów silników.
- Jego zaletą są niższe straty, mniejsze wymagania chłodzenia i większa gęstość mocy.
- Ma też minusy: wyższą cenę, większą wrażliwość projektu na EMI i większe wymagania wobec całego układu.
- W domu zobaczysz go zwykle pośrednio, w gotowych urządzeniach, a nie w samej instalacji elektrycznej.
Czym jest ten materiał i dlaczego trafił do elektroniki mocy
Z technicznego punktu widzenia to związek krzemu i węgla, ale w praktyce najważniejsze jest coś innego: jego rola jako wide-bandgap semiconductor, czyli półprzewodnika o szerokiej przerwie energetycznej. To właśnie ta cecha sprawia, że elementy z niego wykonane mogą pracować przy wyższych napięciach, szybciej się przełączać i lepiej znosić temperaturę niż klasyczne układy krzemowe.
W opracowaniu STMicroelectronics zestawiono to bardzo jasno: dla odmiany 4H-SiC przerwa energetyczna wynosi około 3,2 eV, podczas gdy dla krzemu około 1,1 eV. Różnica w polu przebicia jest jeszcze bardziej wymowna, bo mówimy mniej więcej o 3 MV/cm dla SiC wobec 0,3 MV/cm dla krzemu. Dla mnie to dobry skrót myślowy: nie wybiera się go dlatego, że jest „twardy” w sensie mechanicznym, tylko dlatego, że jest dużo lepszy tam, gdzie elektronika walczy z napięciem, ciepłem i stratami.

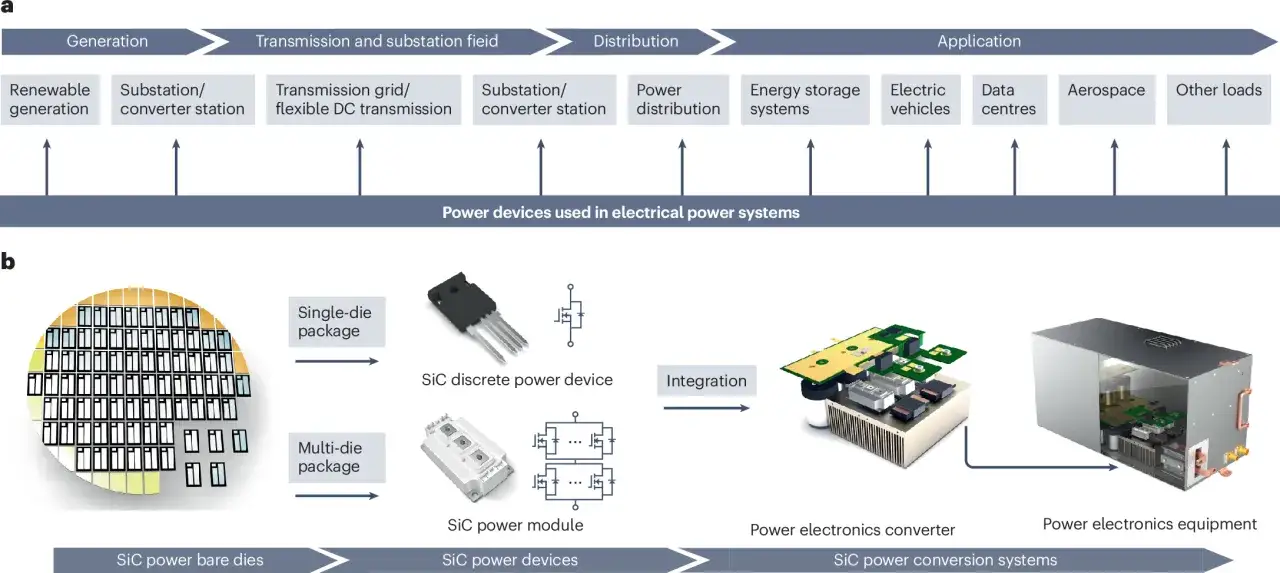

W praktyce oznacza to, że ten materiał spotykam głównie w tranzystorach MOSFET, diodach i modułach mocy, a nie w zwykłym okablowaniu. To ważne rozróżnienie, bo wielu osobom kojarzy się z „czymś przemysłowym”, ale nie z konkretną funkcją w układzie. Najkrócej: to materiał do przekształcania energii, nie do prowadzenia jej w ścianie. Z tego punktu łatwo przejść do pytania, gdzie dokładnie pracuje najczęściej.
Gdzie najczęściej spotykam go w praktyce
Najwięcej sensu ma tam, gdzie urządzenie długo pracuje pod obciążeniem, a każda dodatkowa strata zamienia się w ciepło, większy radiator albo wyższy rachunek za prąd. Właśnie dlatego w urządzeniach zasilających i napędowych SiC pojawia się coraz częściej. STMicroelectronics wymienia wśród typowych zastosowań m.in. ładowarki EV, falowniki fotowoltaiczne, zasilacze data center, UPS-y oraz napędy silników.
| Zastosowanie | Po co sięga się po SiC | Co to daje użytkownikowi |
|---|---|---|
| Falowniki fotowoltaiczne i magazyny energii | Wyższa sprawność przy dużych mocach i pracy ciągłej | Mniej ciepła, mniejsze straty i często bardziej kompaktowa obudowa |
| Ładowarki EV i pokładowe przetwornice w samochodach | Szybsze przełączanie i lepsza gęstość mocy | Lżejsze urządzenie i lepsza praca przy wysokim obciążeniu |
| UPS-y i zasilacze serwerowe | Sprawność przy zmiennym obciążeniu | Niższe straty energii i mniejsze wymagania chłodzenia |
| Napędy silników i automatyka przemysłowa | Wysoka odporność na temperaturę i napięcie | Stabilniejsza praca i możliwość budowy mniejszych układów |
| Spawarki, indukcja, szybkie zasilacze | Praca na wyższej częstotliwości | Lepsza dynamika i często lepsza kontrola mocy |
W domu zobaczysz to raczej pośrednio: w falowniku PV, ładowarce do auta, zasilaczu do sprzętu audio klasy premium albo w bardziej zaawansowanym UPS-ie. Sam materiał nie staje się wtedy „częścią instalacji”, ale robi różnicę w urządzeniu, które przetwarza energię. To prowadzi do kolejnego, praktycznego pytania: dlaczego właśnie ten materiał jest tak chętnie wybierany zamiast zwykłego krzemu?
Dlaczego SiC wygrywa z krzemem
Największa przewaga jest prosta: mniej strat przy wyższych napięciach i wyższej temperaturze pracy. To nie jest marketingowy slogan, tylko wynik fizyki materiału. SiC pozwala budować elementy, które lepiej znoszą ekstremalne warunki, a przy tym mogą przełączać się szybciej. Szybsze przełączanie daje szansę na mniejsze cewki, mniejsze kondensatory i większą gęstość mocy, ale od razu dopowiem: ten zysk nie przychodzi za darmo, bo rosną wymagania wobec projektu i filtracji zakłóceń.
W uproszczeniu porównałbym to tak:
| Cecha materiału | Krzem | SiC | Znaczenie w praktyce |
|---|---|---|---|
| Przerwa energetyczna | około 1,1 eV | około 3,2 eV | Lepsza praca przy dużych polach elektrycznych |
| Pole przebicia | około 0,3 MV/cm | około 3 MV/cm | Łatwiej projektować układy wysokiego napięcia |
| Przewodnictwo cieplne | około 1,5 W/cmK | około 3,8 W/cmK | Łatwiejsze odprowadzanie ciepła z układu |
Jeśli patrzę na to z perspektywy projektowej, wniosek jest taki: krzem nadal dobrze działa w wielu układach, ale SiC daje wyraźny zapas tam, gdzie zwykły materiał zaczyna się dusić termicznie albo napięciowo. Wysokie napięcie, długi czas pracy i ciasna obudowa to jego naturalne środowisko. Z drugiej strony są sytuacje, w których ten zapas po prostu nie jest potrzebny, i wtedy klasyczny krzem nadal wygrywa rozsądkiem.
Kiedy nadal lepszy będzie klasyczny krzem
Nie każdy układ zyska na przejściu na SiC. Jeśli urządzenie pracuje przy niewielkiej mocy, sporadycznie się włącza albo nie ma problemu z temperaturą, dopłacanie do droższego rozwiązania często nie ma sensu. Dotyczy to wielu prostych zasilaczy, tanich sterowników, adapterów i sprzętu, który nie pracuje godzinami pod dużym obciążeniem.
- Gdy liczy się cena końcowa, a nie maksymalna sprawność.
- Gdy układ pracuje przy niskich napięciach i umiarkowanej częstotliwości.
- Gdy projekt jest prosty, a zakłócenia EMI trzeba trzymać na możliwie niskim poziomie bez rozbudowanej filtracji.
- Gdy nie ma miejsca na dopracowane chłodzenie i cały system nie potrzebuje wysokiej gęstości mocy.
- Gdy naprawialność i dostępność części są ważniejsze niż każdy dodatkowy punkt sprawności.
W praktyce widzę tu częsty błąd: ktoś zakłada, że wymiana samego tranzystora natychmiast poprawi cały układ. Tak nie działa elektronika mocy. Jeśli reszta projektu, czyli sterowanie bramki, chłodzenie, filtracja i layout PCB, nie nadąża za szybszym elementem, przewaga SiC potrafi się zwyczajnie rozmyć. Z tego powodu równie ważne jak wybór materiału jest sprawdzenie, czy cały system został do niego dopasowany.
Na co patrzeć przy zakupie urządzenia z elementami SiC
Jeżeli kupuję sprzęt z takim układem albo oceniam go pod kątem modernizacji, nie patrzę tylko na to, czy producent chwali się „wyższą sprawnością”. Sprawdzam, czy ta sprawność ma sens w moim scenariuszu pracy. Najważniejsze są cztery rzeczy: napięcie, chłodzenie, zakłócenia i koszt całkowity.
- Zakres napięcia - w tej klasie spotyka się rozwiązania 650 V, 1200 V i 1700 V. To nie jest detal, tylko podstawa doboru do konkretnego układu.
- Chłodzenie - deklarowana temperatura pracy elementu nie oznacza, że obudowa, kondensatory i radiator też to wytrzymają bez problemu.
- EMI - szybsze przełączanie często poprawia sprawność, ale może podnieść poziom zakłóceń, więc layout i filtracja są ważniejsze niż w prostych układach krzemowych.
- Sterowanie - driver bramki musi pasować do danego typu tranzystora; to szczególnie ważne przy modernizacjach i naprawach.
- Profil obciążenia - inna jest opłacalność w urządzeniu pracującym 10 minut dziennie, a inna w układzie działającym non stop.
- Całkowity koszt - nie tylko cena samego modułu, ale też radiatora, filtra, obudowy i ewentualnego serwisu.
Gdybym miał wskazać jedną rzecz, o której początkujący najczęściej zapominają, byłaby to właśnie całość projektu. SiC potrafi być świetny, ale tylko wtedy, gdy reszta układu jest równie dobrze przemyślana. I to prowadzi do ostatniej, najbardziej praktycznej kwestii: co z tego wynika dla domowej instalacji, remontu i warsztatu.
Co to zmienia w domu i w warsztacie
W zwykłej instalacji elektrycznej nie będziesz wybierał przewodów z SiC, bo to po prostu nie jest jego rola. Dla osoby remontującej dom albo składającej mały warsztat ważniejsze jest coś innego: czy urządzenie, które kupujesz, ma nowoczesną elektronikę mocy i czy dzięki temu będzie chłodniejsze, cichsze i oszczędniejsze w długiej pracy. To właśnie w falownikach PV, ładowarkach samochodowych, UPS-ach, pompach ciepła, spawarkach i zasilaczach warsztatowych ten materiał robi największą różnicę.- Jeśli sprzęt pracuje długo pod obciążeniem, SiC może realnie obniżyć straty i temperaturę.
- Jeśli urządzenie jest małe, ale ma dużą moc, ten materiał często pomaga zmieścić wszystko w kompaktowej obudowie.
- Jeśli budżet jest ograniczony, klasyczny krzem nadal bywa rozsądniejszym wyborem.
- Jeśli zależy Ci na ciszy i mniejszym grzaniu w zamkniętej zabudowie, wyższa sprawność robi różnicę szybciej, niż się wydaje.
Najuczciwszy wniosek jest taki: ten materiał nie jest odpowiedzią na każdy problem, ale tam, gdzie liczą się wysoka moc, sprawność i termika, daje bardzo konkretne korzyści. Jeśli patrzysz na sprzęt elektryczny nie tylko przez pryzmat ceny, lecz także tego, jak będzie pracował po miesiącach i latach używania, właśnie tutaj warto szukać przewagi.
