Podłączenie pompy ciepła do instalacji elektrycznej to proces, który wymaga szczególnej uwagi. Nie jest to zwykłe urządzenie, które można podłączyć do pierwszego lepszego gniazdka. Pompy ciepła, zwłaszcza te z kompresorami, generują specyficzne obciążenia elektryczne, które mogą być problematyczne dla standardowych zabezpieczeń. Zaniedbanie tego aspektu może prowadzić do nieprzyjemnych niespodzianek, a nawet do kosztownych awarii. W tym artykule przyjrzymy się bliżej, jakie zabezpieczenia są niezbędne, jak je prawidłowo dobrać i podłączyć, aby zapewnić bezpieczeństwo i niezawodność działania Twojej pompy ciepła.
Jak prawidłowo dobrać i podłączyć zabezpieczenia elektryczne dla pompy ciepła, aby zapewnić bezpieczeństwo i niezawodność
- Pompa ciepła wymaga dedykowanego obwodu elektrycznego z własnymi zabezpieczeniami.
- Niezbędne są wyłącznik nadprądowy (MCB) oraz wyłącznik różnicowoprądowy (RCD).
- Dla MCB często wymagana jest charakterystyka "C" lub "D" ze względu na wysoki prąd rozruchowy sprężarki.
- Wyłącznik różnicowoprądowy (RCD) powinien mieć czułość 30 mA dla ochrony przed porażeniem.
- Parametry zabezpieczeń dobiera się indywidualnie do mocy pompy i rodzaju zasilania (jedno- lub trójfazowe).
- Instalację elektryczną pompy ciepła zawsze powinien wykonywać elektryk z odpowiednimi uprawnieniami.
Dlaczego standardowy bezpiecznik to za mało dla Twojej pompy ciepła?
W domowych instalacjach elektrycznych często spotykamy się z wyłącznikami nadprądowymi o charakterystyce "B". Są one powszechnie stosowane do ochrony obwodów oświetleniowych czy gniazd ogólnego przeznaczenia, gdzie obciążenia są stosunkowo stabilne. Jednak pompy ciepła, a w szczególności ich serce sprężarka generują specyficzny problem: wysoki prąd rozruchowy. Jest to chwilowy, ale wielokrotnie wyższy pobór prądu niż prąd znamionowy, potrzebny do pokonania początkowego oporu podczas uruchamiania silnika. Standardowy bezpiecznik o charakterystyce "B" zareagowałby na taki impuls jako na potencjalne zwarcie lub przeciążenie, powodując niepożądane wyłączenie obwodu. To nie tylko irytujące, ale może również negatywnie wpływać na żywotność samego urządzenia.
Rola zabezpieczeń w ochronie drogiej inwestycji
Pompa ciepła to znacząca inwestycja, zarówno pod względem finansowym, jak i komfortu, jaki zapewnia w naszym domu. Dlatego jej ochrona jest priorytetem. Prawidłowo dobrane zabezpieczenia elektryczne to nie tylko wymóg prawny i normatywny, ale przede wszystkim gwarancja bezpieczeństwa. Chronią one nie tylko samą pompę przed uszkodzeniami wynikającymi ze zwarć czy przeciążeń, ale także całą instalację elektryczną budynku przed przegrzewaniem, a nawet pożarem. Są one pierwszą linią obrony przed nieprzewidzianymi zdarzeniami w sieci elektrycznej.

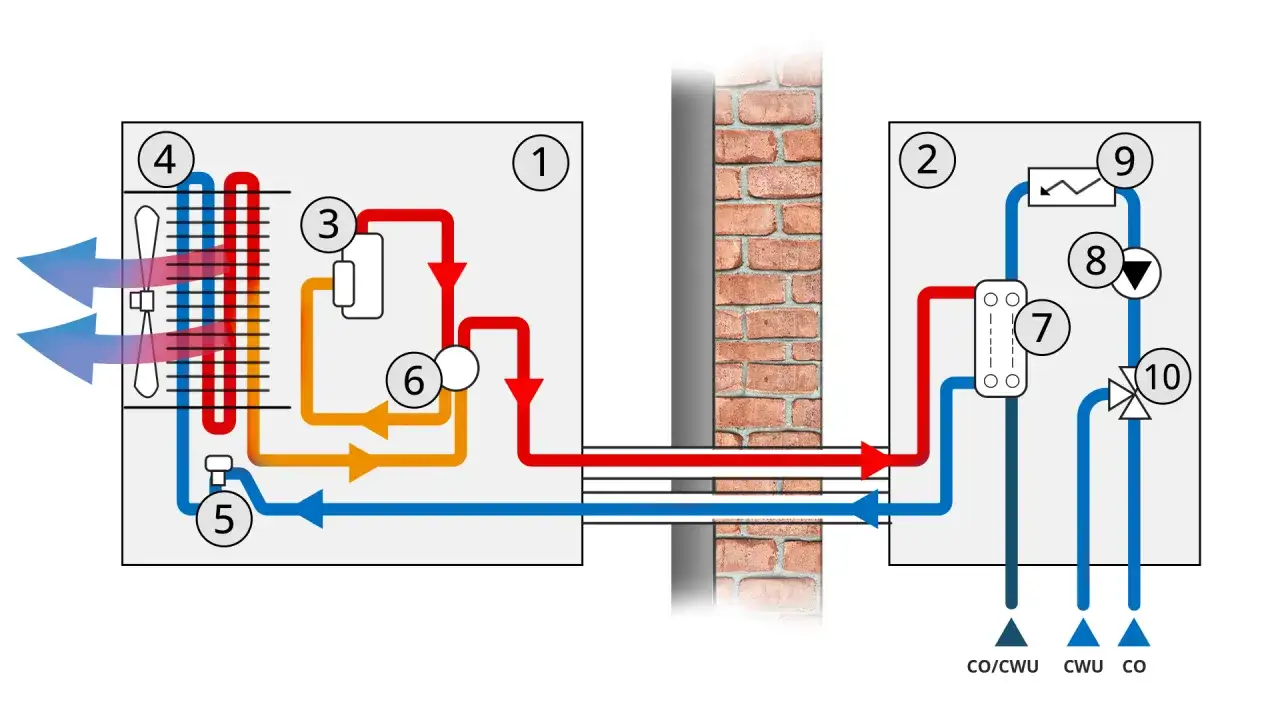

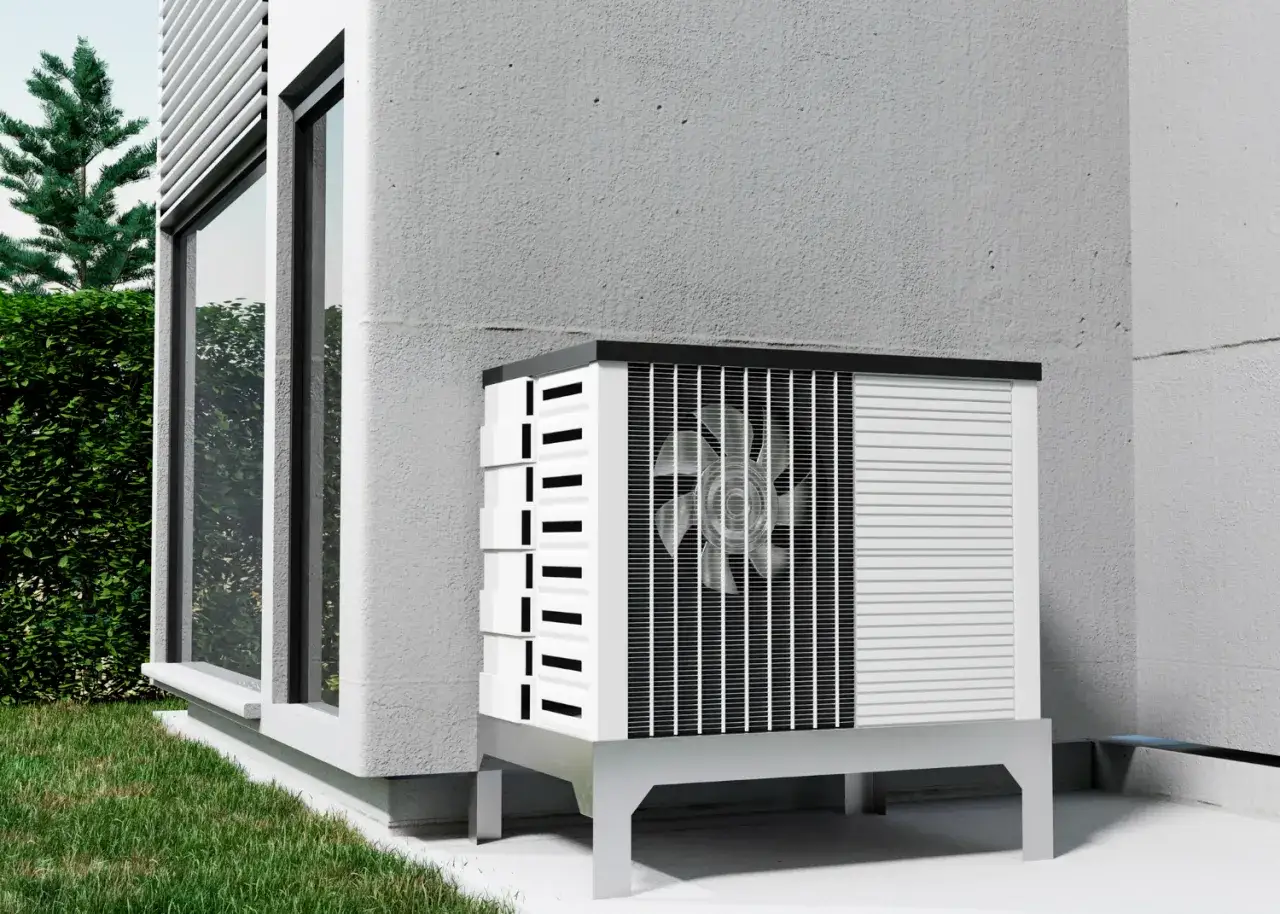

Prąd rozruchowy: cichy wróg domowej instalacji elektrycznej
Prąd rozruchowy, nazywany również prądem chwilowym, jest zjawiskiem fizycznym towarzyszącym uruchamianiu silników elektrycznych, w tym sprężarek w pompach ciepła. W momencie startu, wirnik silnika napotyka największy opór, co wymaga od sieci dostarczenia znacznie większej ilości energii w krótkim czasie. Dla standardowych zabezpieczeń, taki nagły skok poboru prądu może wyglądać jak awaria. Bez odpowiedniego zabezpieczenia, które jest w stanie odróżnić chwilowy impuls od faktycznego zagrożenia, pompa ciepła może być narażona na nieustanne wyłączanie się, co obniża jej efektywność i może prowadzić do uszkodzeń mechanicznych.
Konsekwencje błędnego doboru: od fałszywych alarmów po kosztowne awarie
Niewłaściwy dobór zabezpieczeń elektrycznych dla pompy ciepła może mieć dwojakie konsekwencje. Z jednej strony mamy do czynienia z tzw. "fałszywymi alarmami" bezpieczniki wybijają bez wyraźnej przyczyny, przerywając pracę urządzenia. Jest to frustrujące i może prowadzić do dyskomfortu, zwłaszcza w chłodniejsze dni. Z drugiej strony, mamy do czynienia z realnymi zagrożeniami. Brak odpowiedniej ochrony przed przeciążeniem może skutkować przegrzewaniem się przewodów, uszkodzeniem izolacji, a nawet pożarem. Z kolei niewłaściwie dobrane zabezpieczenie nadprądowe może nie zadziałać w przypadku zwarcia, prowadząc do uszkodzenia pompy ciepła, która jest przecież znaczącą inwestycją.
Dwa kluczowe filary bezpieczeństwa: jakie zabezpieczenia musisz zainstalować?
Aby zapewnić kompleksową ochronę pompy ciepła i użytkowników, instalacja elektryczna musi być wyposażona w dwa podstawowe typy zabezpieczeń: wyłącznik nadprądowy (MCB) oraz wyłącznik różnicowoprądowy (RCD). Każde z nich pełni inną, ale równie ważną funkcję. Ich współdziałanie tworzy solidną barierę ochronną, która jest absolutnie niezbędna dla prawidłowego i bezpiecznego funkcjonowania urządzenia.
Ochrona przed zwarciem i przeciążeniem: wyłącznik nadprądowy (MCB)
Wyłącznik nadprądowy, znany również jako MCB (Miniature Circuit Breaker), jest podstawowym elementem zabezpieczającym instalację elektryczną. Jego głównym zadaniem jest ochrona przewodów i podłączonych do nich urządzeń przed skutkami zwarć czyli nagłych, bardzo dużych przepływów prądu spowodowanych np. uszkodzeniem izolacji oraz przed przeciążeniami, czyli długotrwałym przepływem prądu przekraczającego dopuszczalną wartość. MCB reaguje na te zjawiska, automatycznie przerywając obwód i zapobiegając uszkodzeniom, przegrzewaniu się instalacji, a w skrajnych przypadkach pożarowi.
Ochrona przed porażeniem: niezbędny wyłącznik różnicowoprądowy (RCD)
Wyłącznik różnicowoprądowy (RCD Residual Current Device) to zabezpieczenie, które chroni przede wszystkim ludzi przed porażeniem prądem elektrycznym. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym z prądem powracającym w przewodzie neutralnym. W przypadku, gdy wystąpią nierówności (np. prąd zacznie "uciekać" do ziemi przez uszkodzoną izolację lub ciało człowieka), RCD natychmiast przerywa obwód. Dla instalacji domowych, standardowa i zalecana czułość wyłącznika RCD wynosi 30 mA, co zapewnia skuteczną ochronę przed porażeniem prądem o potencjalnie śmiertelnym natężeniu.
Czy potrzebujesz zabezpieczeń zespolonych (RCBO)?
Wyłączniki zespolone, znane jako RCBO (Residual Current Breaker with Overcurrent protection), to nowoczesne urządzenia, które łączą w sobie funkcje wyłącznika nadprądowego (MCB) i wyłącznika różnicowoprądowego (RCD) w jednej obudowie. Ich zastosowanie jest bardzo praktyczne, zwłaszcza w rozdzielnicach o ograniczonej przestrzeni. RCBO zapewnia pełną ochronę przed zwarciami, przeciążeniami oraz porażeniem prądem, jednocześnie upraszczając instalację i zmniejszając liczbę elementów. Każdy obwód zasilający pompę ciepła może być wyposażony w osobny RCBO, co zapewnia indywidualną ochronę i ułatwia lokalizację ewentualnych problemów.
Jak dobrać wyłącznik nadprądowy? Charakterystyka B, C, a może D?
Kluczowym aspektem przy doborze wyłącznika nadprądowego (MCB) dla pompy ciepła jest jego charakterystyka czasowo-prądowa. Określa ona, jak szybko wyłącznik zareaguje na przepływ prądu przekraczający wartość znamionową. Różnice między charakterystykami B, C i D są fundamentalne dla prawidłowego działania urządzeń o specyficznych wymaganiach rozruchowych, takich jak sprężarki.
Charakterystyka B: dlaczego najczęściej się nie sprawdzi?
Wyłączniki o charakterystyce B są projektowane z myślą o odbiornikach o niskich prądach rozruchowych. Oznacza to, że zadziałają one przy przepływie prądu o wartości 3-5 razy większej niż prąd znamionowy. W przypadku pomp ciepła, gdzie prąd rozruchowy może być znacznie wyższy, wyłącznik o charakterystyce B będzie zbyt czuły. Będzie on niepotrzebnie wyłączał obwód podczas każdego startu sprężarki, co jest zjawiskiem normalnym dla tego typu urządzeń, ale dla bezpiecznika B stanowi sygnał do zadziałania. Dlatego też, w większości przypadków, charakterystyka B jest niewystarczająca dla bezpiecznego i bezproblemowego zasilania pompy ciepła.Charakterystyka C: złoty standard dla większości pomp ciepła
Charakterystyka C jest najczęściej rekomendowanym rozwiązaniem dla pomp ciepła. Wyłączniki te charakteryzują się większą tolerancją na chwilowe przepływy prądu, zadziałając przy prądach o wartości 5-10 razy większej niż znamionowy. Ta zwiększona zwłoka pozwala na bezproblemowy start sprężarki, która potrzebuje większego impulsu prądowego do uruchomienia. Dzięki temu wyłącznik o charakterystyce C zapewnia stabilne zasilanie pompy ciepła, minimalizując ryzyko nieuzasadnionych wyłączeń, a jednocześnie skutecznie chroni instalację przed przeciążeniami i zwarciami.
Kiedy charakterystyka D staje się koniecznością?
W niektórych, bardziej wymagających zastosowaniach, gdzie mamy do czynienia z urządzeniami o bardzo dużych prądach rozruchowych, może być konieczne zastosowanie wyłącznika o charakterystyce D. Te wyłączniki są w stanie tolerować przepływy prądu o wartości nawet 10-20 razy większej niż znamionowy. Są one zazwyczaj stosowane w przemyśle, do ochrony silników o dużej mocy, transformatorów czy urządzeń spawalniczych. Chociaż w przypadku pomp ciepła jest to rzadziej spotykane, w specyficznych modelach lub niestandardowych konfiguracjach, gdzie prąd rozruchowy jest szczególnie wysoki, charakterystyka D może okazać się niezbędna do zapewnienia ciągłości pracy.
Amperaż ma znaczenie: jak obliczyć wartość prądu dla bezpiecznika?
Dobór odpowiedniego amperażu wyłącznika nadprądowego jest kluczowy dla bezpieczeństwa i niezawodności instalacji. Nie jest to kwestia przypadku, lecz precyzyjnych obliczeń, które uwzględniają moc urządzenia, napięcie zasilania oraz rodzaj instalacji. Prawidłowe określenie wymaganego prądu pozwala na dobranie bezpiecznika, który będzie chronił instalację, a jednocześnie nie będzie powodował niepotrzebnych wyłączeń.
Krok 1: Odczytaj moc elektryczną z tabliczki znamionowej pompy
Pierwszym i najważniejszym krokiem jest dokładne zapoznanie się z tabliczką znamionową pompy ciepła. Znajdują się na niej kluczowe informacje dotyczące parametrów elektrycznych urządzenia. Należy zwrócić uwagę na moc elektryczną (nie mylić z mocą grzewczą!), napięcie zasilania (np. 230V lub 400V) oraz często podany maksymalny prąd pobierany przez urządzenie. Te dane stanowią podstawę do dalszych obliczeń i doboru odpowiednich zabezpieczeń.
Krok 2: Zasilanie jednofazowe (230V) a trójfazowe (400V) – kluczowe różnice w obliczeniach
Rodzaj zasilania ma fundamentalne znaczenie dla obliczeń prądu. W przypadku instalacji jednofazowej (230V), wzór na obliczenie prądu jest prostszy: Prąd (I) = Moc (P) / Napięcie (U). Dla instalacji trójfazowej (400V), wzór jest nieco bardziej złożony i uwzględnia pierwiastek z trzech oraz współczynnik mocy (cos φ), który zazwyczaj wynosi około 0,9-0,95: Prąd (I) = Moc (P) / (√3 * Napięcie (U) * cos φ). Pompy ciepła o większej mocy, zazwyczaj powyżej 5-7 kW, wymagają zasilania trójfazowego, które lepiej rozkłada obciążenie.
Przykładowe obliczenia dla popularnych mocy pomp (8kW, 10kW, 12kW)
Dla pompy ciepła o mocy 10 kW w instalacji trójfazowej (400V), przy założeniu cos φ = 0,9, prąd fazowy wyniesie około 10000 W / (1.732 * 400 V * 0.9) ≈ 16 A. Zgodnie z tym, dla tego urządzenia zalecane są bezpieczniki 16-25 A na każdą fazę, aby uwzględnić margines bezpieczeństwa i prąd rozruchowy. Dla pompy 8 kW w instalacji jednofazowej (230V), prąd wyniesie około 8000 W / 230 V ≈ 34,8 A, co sugeruje potrzebę bezpiecznika o wartości co najmniej 40 A (charakterystyka C). Natomiast dla pompy 12 kW w instalacji trójfazowej, prąd fazowy wyniesie około 12000 W / (1.732 * 400 V * 0.9) ≈ 19.2 A, co również wskazuje na potrzebę zabezpieczenia 20-25 A na fazę.
Zawsze sprawdzaj DTR – ostateczne słowo należy do producenta
Niezależnie od przeprowadzonych obliczeń i ogólnych zaleceń, absolutnie kluczowe jest odniesienie się do Dokumentacji Techniczno-Ruchowej (DTR) dostarczonej przez producenta pompy ciepła. Producent najlepiej zna specyfikę swojego urządzenia i jego wymagania. W DTR znajdują się precyzyjne informacje dotyczące zalecanych zabezpieczeń, w tym typu wyłącznika, jego charakterystyki oraz wartości prądu znamionowego. Zawsze należy kierować się wytycznymi producenta, ponieważ są one nadrzędne i gwarantują bezpieczną oraz optymalną pracę urządzenia.
Prawidłowe podłączenie, czyli o czym elektryk nie może zapomnieć
Sam dobór zabezpieczeń to tylko połowa sukcesu. Równie ważne jest prawidłowe wykonanie instalacji elektrycznej, które zapewni bezpieczeństwo i efektywność pracy pompy ciepła. Istnieje kilka kluczowych aspektów, o których każdy elektryk wykonujący takie podłączenie powinien pamiętać.
Dlaczego pompa ciepła musi mieć własny, dedykowany obwód?
Pompa ciepła, ze względu na swoje specyficzne wymagania dotyczące zasilania i potencjalnie wysoki pobór prądu, powinna być zasilana z oddzielnego, dedykowanego obwodu elektrycznego. Oznacza to, że nie należy jej podłączać do obwodu, który zasila inne urządzenia w domu, takie jak oświetlenie, gniazdka czy inne sprzęty AGD. Dedykowany obwód zapobiega przeciążaniu istniejącej instalacji, zapewnia stabilne i niezakłócone zasilanie samej pompy, a także ułatwia diagnostykę i lokalizację problemów w przypadku awarii.
Dobór przekroju przewodów zasilających – jak uniknąć przegrzewania instalacji?
Kolejnym niezwykle ważnym elementem jest prawidłowy dobór przekroju przewodów zasilających pompę ciepła. Zbyt cienkie przewody, nieadekwatne do mocy urządzenia i odległości od rozdzielnicy, mogą prowadzić do nadmiernego nagrzewania się instalacji, strat energii elektrycznej, a nawet do pożaru. Dla instalacji trójfazowych, często stosuje się przewody o przekroju 5x4mm², ale precyzyjny dobór powinien być dokonany przez elektryka, uwzględniając obciążenie, długość obwodu oraz warunki instalacyjne. Jest to kluczowe dla bezpieczeństwa i efektywności energetycznej.
Rola przekaźnika kontroli faz w instalacjach trójfazowych
W przypadku pomp ciepła zasilanych z sieci trójfazowej, szczególną uwagę należy zwrócić na ochronę przed nieprawidłowym działaniem systemu trójfazowego. Zanik jednej z faz, asymetria napięć między fazami czy niewłaściwa kolejność faz mogą prowadzić do uszkodzenia sprężarki i innych elementów pompy. Dlatego w takich instalacjach często stosuje się przekaźnik kontroli faz. Jest to dodatkowe zabezpieczenie, które monitoruje parametry sieci trójfazowej i w przypadku wykrycia nieprawidłowości, odłącza zasilanie pompy, chroniąc ją przed kosztownymi uszkodzeniami.
Najczęstsze błędy przy podłączaniu bezpieczników i jak ich unikać
Podczas instalacji zabezpieczeń dla pomp ciepła, łatwo o popełnienie błędów, które mogą mieć poważne konsekwencje. Świadomość tych pułapek i wiedza, jak ich unikać, jest kluczowa dla zapewnienia bezpieczeństwa i niezawodności działania urządzenia.
Błąd nr 1: Zastosowanie bezpiecznika o charakterystyce „B”
Jak już wielokrotnie podkreślaliśmy, stosowanie wyłącznika nadprądowego o charakterystyce "B" dla pompy ciepła jest błędem. Ze względu na wysoki prąd rozruchowy sprężarki, taki bezpiecznik będzie zbyt często wyłączał obwód, co uniemożliwi prawidłowe działanie urządzenia. Zawsze wybieraj charakterystykę "C" lub, w uzasadnionych przypadkach, "D".
Błąd nr 2: Zbyt mały amperaż bezpiecznika powodujący ciągłe wyłączanie
Zbyt niski amperaż wyłącznika nadprądowego, nawet o odpowiedniej charakterystyce, również doprowadzi do ciągłego wyłączania pompy. Bezpiecznik musi być dobrany na podstawie precyzyjnych obliczeń prądu znamionowego, z uwzględnieniem marginesu bezpieczeństwa i prądu rozruchowego. Zbyt mały amperaż uniemożliwi urządzeniu pracę, podczas gdy zbyt duży może nie zapewnić odpowiedniej ochrony.
Błąd nr 3: Pominięcie wyłącznika różnicowoprądowego
Absolutnie niedopuszczalne jest pominięcie wyłącznika różnicowoprądowego (RCD) w obwodzie zasilającym pompę ciepła. Jest to podstawowe zabezpieczenie chroniące życie i zdrowie użytkowników przed porażeniem prądem. Brak RCD stanowi poważne naruszenie przepisów bezpieczeństwa i naraża domowników na śmiertelne niebezpieczeństwo w przypadku awarii izolacji.
Przeczytaj również: Jak dobrać bezpiecznik do mocy, aby uniknąć niebezpieczeństw elektrycznych
Błąd nr 4: Podłączenie pompy do istniejącego obwodu ogólnego przeznaczenia
Podłączanie pompy ciepła do obwodu, który zasila inne urządzenia w domu, jest kolejnym częstym błędem. Pompa ciepła wymaga stabilnego i dedykowanego zasilania. Podłączenie jej do obwodu ogólnego może prowadzić do przeciążeń, spadków napięcia, zakłóceń w pracy innych urządzeń, a także do awarii samej pompy. Zawsze zapewnij pompie ciepła własny, dedykowany obwód elektryczny.
