Pomiar rezystancji izolacji - Jak uniknąć błędów i ocenić wynik?

Igor Wykowski24 maja 2026

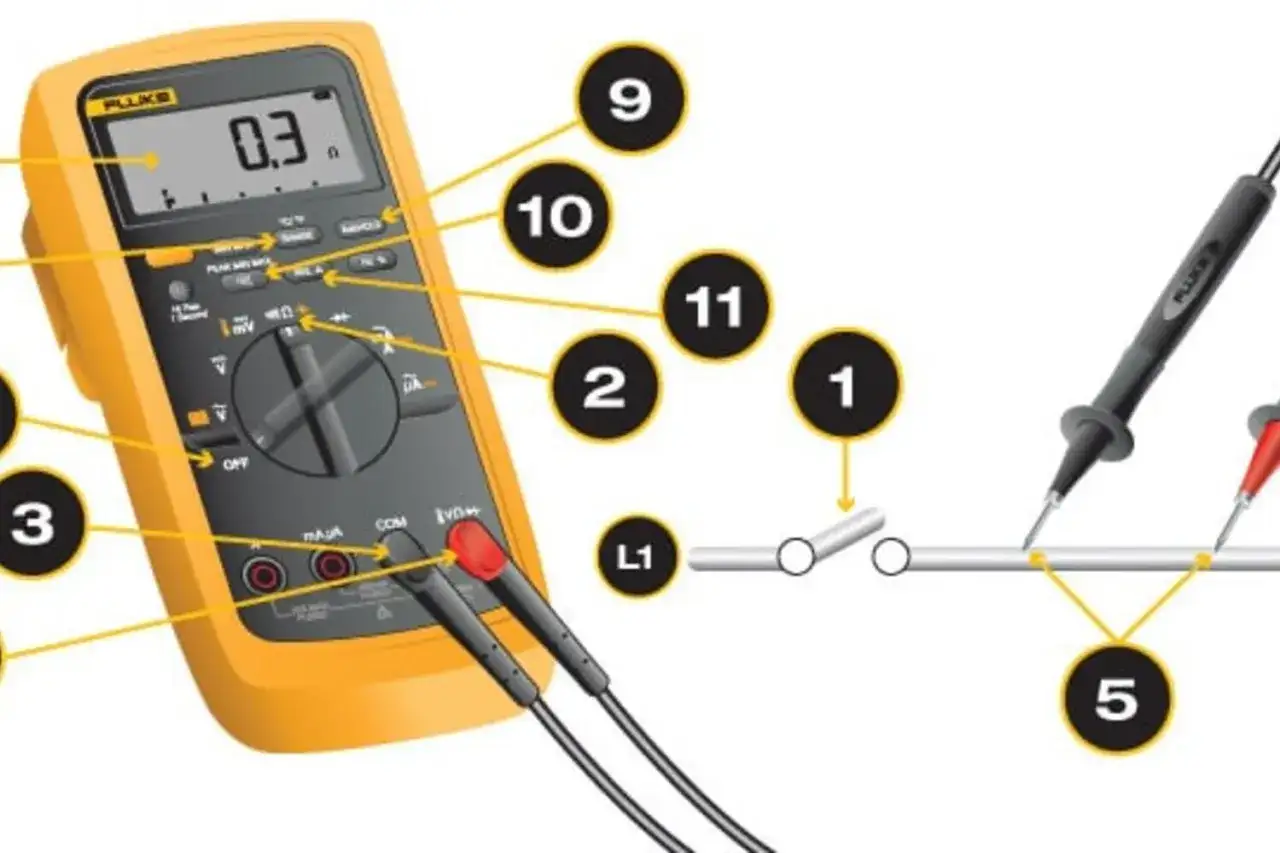

Multimetr Fluke wykonuje pomiar rezystancji izolacji. Czerwona sonda (2) i czarna sonda (3) dotykają przewodów (5).

Spis treści

Pomiar rezystancji izolacji to jedna z tych czynności, które mówią o instalacji więcej, niż widać na pierwszy rzut oka. Sprawdza, czy przewody nie mają ukrytych uszkodzeń, czy wilgoć nie obniżyła jakości izolacji i czy obwód po remoncie nadal nadaje się do bezpiecznej pracy. Poniżej wyjaśniam, jak przygotować instalację, jak dobrać napięcie probiercze, co oznacza wynik oraz kiedy nie ufać odczytowi bez dodatkowej weryfikacji.

Najważniejsze fakty o badaniu izolacji przewodów

  • To nie jest zwykły test „na oko” - miernik podaje napięcie stałe i sprawdza, jak zachowuje się izolacja przewodów.
  • W typowych obwodach 230/400 V najczęściej stosuje się 500 V DC, a przy wrażliwych elementach albo ogranicznikach przepięć czasem schodzi się do 250 V DC.
  • Dla instalacji do 500 V praktyczny próg akceptacji to zwykle 1 MΩ; w układach SELV/PELV przy 250 V DC przyjmuje się niższy próg, około 0,5 MΩ.
  • Wynik trzeba czytać po odłączeniu zasilania, odpięciu wrażliwych odbiorników i rozładowaniu obwodu po teście.
  • Zwykły multimetr nie zastąpi megomierza, bo nie pracuje z odpowiednim napięciem probierczym.

Co pokazuje badanie izolacji i dlaczego nie warto traktować go jak formalności

To badanie mierzy, jak dobrze warstwa izolacyjna oddziela od siebie żyły przewodu i przewody czynne od ochronnego. W praktyce interesuje mnie nie tylko sam wynik, ale też to, czy izolacja jest sucha, czysta i stabilna, czy może już „pracuje” na granicy bezpieczeństwa. Jeśli przewód ma mikrouszkodzenie, jest zawilgocony albo zabrudzony pyłem i resztkami tynku, prąd upływu rośnie, a rezystancja spada.

Warto patrzeć na ten test szerzej niż na jedną liczbę. Wysoki wynik zwykle oznacza zdrowy zapas bezpieczeństwa, ale niski nie zawsze oznacza natychmiastową awarię. Czasem to sygnał, że kabel był mokry po pracach budowlanych, puszka jest źle uszczelniona albo w obwodzie siedzi urządzenie, które zafałszowuje odczyt. To właśnie dlatego ten pomiar tak dobrze sprawdza się po remoncie, po zalaniu i przed odbiorem instalacji. Następny krok to ustalenie, kiedy taki test rzeczywiście ma sens, a kiedy trzeba podejść do niego ostrożniej.

Kiedy badanie ma sens, a kiedy jego wynik trzeba czytać ostrożniej

Najczęściej wykonuję je w czterech sytuacjach: po ułożeniu nowej instalacji, po większym remoncie, po zawilgoceniu lub zalaniu oraz wtedy, gdy instalacja zaczyna wybijać zabezpieczenia bez wyraźnej przyczyny. To są momenty, w których stan izolacji potrafi zmienić się naprawdę szybko. W nowych obwodach test jest po prostu potwierdzeniem jakości wykonania, a w starszych - sposobem na wyłapanie problemu, zanim przerodzi się w zwarcie albo upływ do obudowy.

Sytuacja Co sprawdzam Na co jestem wyczulony
Po remoncie Czy przewód nie został przecięty, przygnieciony albo przewiercony Nowe tynki, zabudowy i puszki zasłaniające uszkodzenie
Po zalaniu lub dużej wilgoci Czy izolacja nie traci parametrów przez wodę i zabrudzenia Wynik może być zaniżony do czasu pełnego wyschnięcia
Przy losowym zadziałaniu RCD Czy nie ma upływu do PE albo PEN Winny bywa nie tylko kabel, ale też podłączone urządzenie
Przed odbiorem instalacji Czy obwody spełniają wymagany próg Liczy się także zapis wyniku i powtarzalność pomiaru

Na wynik mocno wpływają wilgotność, temperatura, długość obwodu i to, co nadal jest podłączone do przewodów. Im starsza instalacja, tym większa szansa, że odczyt będzie zależał od warunków otoczenia, a nie tylko od samej jakości kabla. Dlatego przed pomiarem trzeba dobrze przygotować zarówno instalację, jak i sprzęt. To właśnie decyduje o tym, czy odczyt ma wartość diagnostyczną.

Jak przygotować instalację i miernik

Do takiego badania potrzebny jest miernik rezystancji izolacji, czyli megomierz zgodny z wymaganiami dla pomiarów instalacyjnych. Zwykły multimetr nie wystarczy, bo nie podaje właściwego napięcia probierczego i nie pokaże zachowania izolacji w realnych warunkach testu. W praktyce do obwodów mieszkaniowych wybieram urządzenie, które pozwala ustawić 250 V DC, 500 V DC, a najlepiej także 1000 V DC, nawet jeśli w domu użyję tylko pierwszych dwóch zakresów.

Co przygotować Po co to robię
Megomierz zgodny z PN-EN 61557-2 Żeby test był wykonany odpowiednim przyrządem, a nie improwizacją
Schemat obwodu lub opis rozdzielnicy Żeby wiedzieć, które żyły badam razem, a które osobno
Potwierdzenie braku napięcia Bezpieczeństwo i wiarygodność całej procedury
Odłączone odbiorniki wrażliwe, SPD i elektronika Ochrona urządzeń przed napięciem testowym i fałszywym wynikiem

W typowej instalacji domowej dobieram 500 V DC, bo taki poziom najlepiej pokazuje stan izolacji przewodów 230/400 V. Jeśli w obwodzie są ograniczniki przepięć, sterowniki, zasilacze LED albo inne elementy, które mogą się uszkodzić lub zafałszować wynik, schodzę do 250 V DC - oczywiście tylko wtedy, gdy taki tryb jest dopuszczalny dla danego układu. Jak podaje UDT w wytycznych dla pomiarów instalacyjnych, właśnie ten dobór napięcia i progu ma największe znaczenie dla końcowej oceny. Gdy wszystko jest przygotowane, można przejść do samego testu.

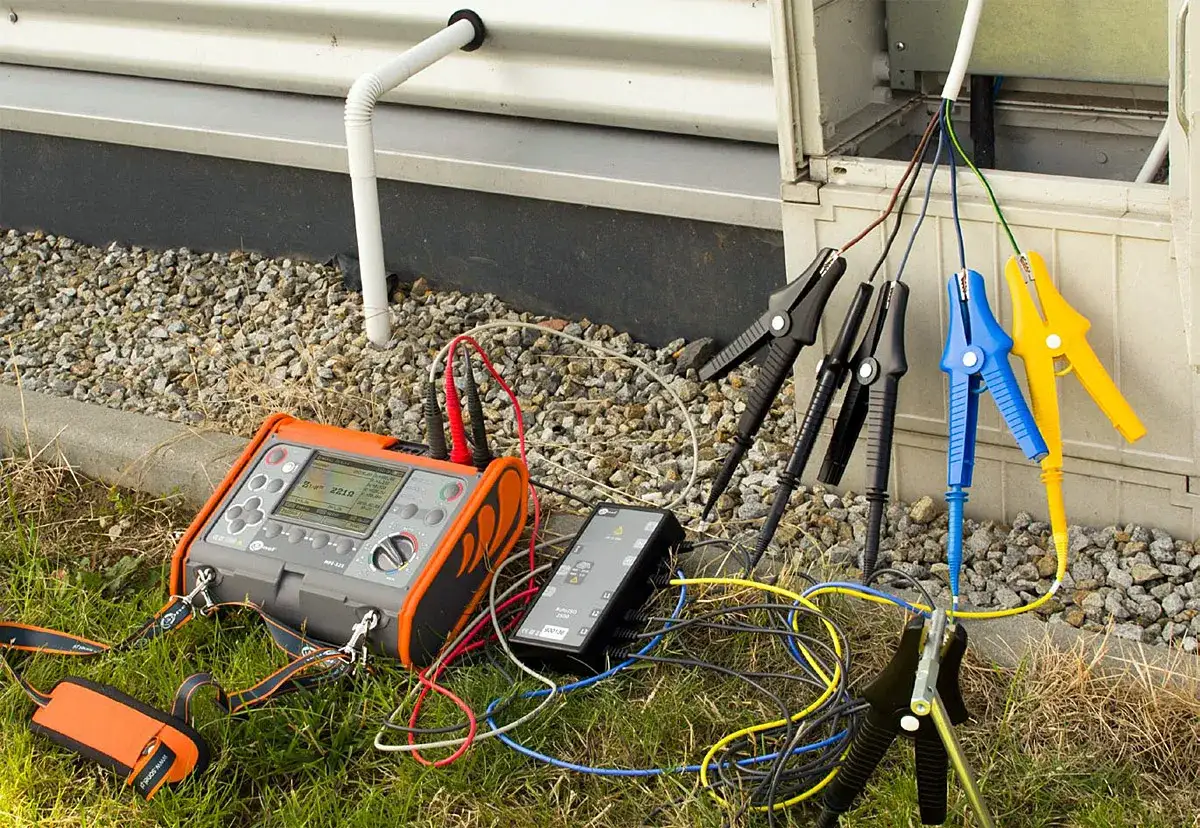

Przyrząd do pomiaru rezystancji izolacji podłączony do przewodów instalacji elektrycznej.

Jak wykonać badanie krok po kroku

Ja robię to zawsze w tej samej kolejności, bo wtedy łatwiej uniknąć pomyłki i nie pominąć żadnego obwodu. To nie jest skomplikowane, ale wymaga dyscypliny. Największe błędy biorą się nie z samego miernika, tylko z pośpiechu przy przygotowaniu instalacji.

  1. Wyłączam zasilanie i potwierdzam brak napięcia odpowiednim testerem.
  2. Rozłączam odbiorniki, które mogłyby uszkodzić napięcie probiercze albo zmienić wynik, na przykład zasilacze, sterowniki, elektronikę, ograniczniki przepięć czy falowniki.
  3. Ustawiam napięcie testowe. Dla zwykłych obwodów domowych wybieram najczęściej 500 V DC, a przy wrażliwych elementach - 250 V DC.
  4. Podłączam przewody miernika zgodnie z układem obwodu: między przewodami czynnymi oraz między przewodami czynnymi połączonymi razem a PE lub PEN, zależnie od systemu.
  5. Uruchamiam test i czekam, aż odczyt się ustabilizuje. W praktyce sensowny wynik do oceny bierze się zwykle po około minucie, bo wtedy odczyt jest już dużo bardziej wiarygodny niż na samym początku.
  6. Jeśli badam dłuższy kabel albo obwód przemysłowy, czasem korzystam też z testów czasowych PI i DAR, bo pokazują nie tylko jedną wartość, ale i zmianę w czasie.
  7. Po zakończeniu pomiaru rozładowuję badany obwód, zanim cokolwiek podłączę z powrotem. Megger zwraca uwagę, że po teście w izolacji zostaje energia, więc pominięcie tego kroku jest po prostu ryzykowne.

W domowej instalacji najważniejsze jest to, by nie traktować testu jako jednego kliknięcia na mierniku. Dobra kolejność pracy daje wynik, któremu można zaufać. Następny krok to odczyt i sensowna interpretacja - bez zgadywania, czy dany wynik jeszcze przechodzi, czy już wymaga działania.

Jak interpretować wynik bez zgadywania

W wytycznych UDT dla obwodów do 500 V przyjęto, że przy napięciu probierczym 500 V DC rezystancja izolacji powinna wynosić co najmniej 1 MΩ. To dobra praktyczna granica dla większości domowych i mieszkaniowych obwodów. W układach SELV i PELV, gdzie stosuje się niższe napięcie probiercze, akceptowalny próg jest niższy - zwykle 0,5 MΩ przy 250 V DC.

Wynik Co zwykle oznacza Co robię dalej
1 MΩ i więcej przy 500 V DC Wynik z reguły akceptowalny dla typowego obwodu 230/400 V Sprawdzam, czy wynik jest stabilny i zapisuję go do dokumentacji
Wynik formalnie dobry, ale wyraźnie niższy niż wcześniej Izolacja może się starzeć albo łapać wilgoć Porównuję z poprzednimi odczytami i szukam przyczyny spadku
Wynik poniżej progu Możliwy upływ, zawilgocenie albo uszkodzenie przewodu Oglądam obwód, rozłączam podejrzane elementy i powtarzam test
Wynik zmienny lub „pływający” Pomiar zakłócają podłączone urządzenia, wilgoć albo zła metoda Wracam do przygotowania i wykonuję badanie jeszcze raz

Warto patrzeć nie tylko na pojedynczy próg, ale też na trend. Jeśli dziś wynik jest formalnie poprawny, a rok temu był kilkadziesiąt razy wyższy, to nie ignorowałbym takiej zmiany. Sama liczba spełnia normę, ale instalacja wyraźnie traci zapas. I właśnie tu pojawia się kolejna pułapka: błędy, które potrafią zepsuć nawet dobrze wykonany test.

Najczęstsze błędy, przez które wynik wygląda gorzej niż naprawdę

Przy badaniu izolacji widzę zwykle ten sam zestaw pomyłek. Część z nich daje po prostu zły odczyt, a część może uszkodzić podłączone urządzenia. Jeśli chcesz ufać wynikom, te rzeczy trzeba wyłapać od razu.

  • Podłączona elektronika - zasilacze, sterowniki LED, automatyka i zabezpieczenia przeciwprzepięciowe potrafią zaniżyć odczyt albo dostać zbyt wysokie napięcie testowe.
  • Zbyt wczesny odczyt - na początku testu wynik zwykle jest niższy, bo izolacja się ładuje; decyzję trzeba opierać na ustabilizowanym wskazaniu.
  • Wilgoć i zabrudzenia - mokra puszka, kurz, pył gipsowy albo ślady po zalaniu bardzo łatwo fałszują pomiar.
  • Złe napięcie probiercze - 500 V DC nie zawsze jest właściwe, jeśli w obwodzie są elementy wrażliwe albo warunki testu są nietypowe.
  • Brak rozładowania po teście - to nie tylko błąd metodyczny, ale też realne ryzyko porażenia przy ponownym dotknięciu przewodów.
  • Pomiar bez odłączenia zasilania - brzmi banalnie, ale nadal zdarza się najczęściej i od razu przekreśla wiarygodność wyniku.

Jeśli po poprawnym przygotowaniu wynik nadal jest słaby, nie szukałbym winy w mierniku jako pierwszym. Najpierw sprawdziłbym, gdzie w obwodzie jest zawilgocenie, uszkodzenie mechaniczne albo nieodłączony element elektroniczny. Gdy sytuacja nie jest oczywista, lepiej nie zgadywać. W takim momencie rozsądniej przejść do naprawy albo zlecić kontrolę elektrykowi, zwłaszcza jeśli instalacja jest stara, wieloobwodowa lub po zalaniu.

Co sprawdziłbym jeszcze po takim badaniu

Jeżeli wynik wyszedł na granicy albo spadł po czasie, zapisuję go i wracam do obwodu po usunięciu przyczyny. Najlepiej działa prosta zasada: najpierw usuń powód zaniżenia, potem powtórz test. To daje dużo więcej niż nerwowe przepinanie przewodów bez planu.

  • Suszę i czyszczę newralgiczne miejsca, jeśli obwód był zawilgocony.
  • Oglądam puszki, oprawy, gniazda i miejsca przejść przez ściany, bo tam najczęściej pojawiają się uszkodzenia mechaniczne.
  • Sprawdzam, czy wynik nie pogarsza się po włączeniu konkretnego odbiornika - to często wskazuje winowajcę szybciej niż sam test izolacji.
  • Po naprawie wykonuję pomiar jeszcze raz i porównuję go z poprzednim zapisem, zamiast patrzeć tylko na pojedynczą liczbę.

W domowej instalacji największą różnicę robi nie sama liczba na ekranie, ale sposób, w jaki do niej dochodzisz. Jeśli obwód jest poprawnie odłączony, dobrze rozładowany i mierzony właściwym napięciem, wynik staje się naprawdę użyteczny. A jeśli coś się nie zgadza, nie warto tego przykrywać kolejnym testem na chybił trafił - lepiej znaleźć przyczynę i dopiero wtedy wrócić do pomiaru.

FAQ - Najczęstsze pytania

Dla typowych obwodów 230/400 V stosuje się napięcie 500 V DC. W przypadku układów z bardzo czułą elektroniką lub systemów SELV/PELV bezpieczniejszym wyborem jest 250 V DC, co pozwala uniknąć uszkodzenia komponentów.

W instalacjach o napięciu do 500 V wynik powinien wynosić co najmniej 1 MΩ. Dla obwodów o bardzo niskim napięciu bezpiecznym, takich jak SELV i PELV, próg akceptacji wynosi zazwyczaj 0,5 MΩ.

Nie, zwykły multimetr nie generuje odpowiednio wysokiego napięcia probierczego. Do rzetelnej oceny stanu izolacji i wykrycia ukrytych wad niezbędny jest profesjonalny miernik rezystancji izolacji, czyli megomierz.

Wysokie napięcie testowe może trwale uszkodzić zasilacze, sterowniki LED czy ograniczniki przepięć. Ponadto podłączone odbiorniki wprowadzają błędy pomiarowe, znacząco zaniżając realny wynik rezystancji samych przewodów.
