Moduł Peltiera, znany też jako ogniwo peltiera, przydaje się wtedy, gdy trzeba przenieść ciepło z małej przestrzeni bez sprężarki, czynnika chłodniczego i hałaśliwych części ruchomych. W praktyce to rozwiązanie ciekawi majsterkowiczów, ale równie często rozczarowuje, bo samo „zimne pudełko” nie wystarczy - liczy się cały układ: zasilanie, radiator, docisk i odprowadzanie ciepła. Poniżej rozkładam to na czynniki pierwsze i pokazuję, kiedy taki element ma sens, a kiedy lepiej wybrać inne chłodzenie.
Najważniejsze rzeczy, które warto wiedzieć o module Peltiera
- To pompa ciepła, a nie generator zimna: jedna strona odbiera ciepło, druga je oddaje.
- Bez dobrego radiatora i wentylacji po stronie gorącej wydajność spada bardzo szybko.
- Najlepiej sprawdza się w małych komorach i przy precyzyjnej kontroli temperatury.
- Zasilacz, pasta termiczna i równy docisk mają równie duże znaczenie jak sam moduł.
- W dużych obciążeniach energetycznie przegrywa z chłodzeniem sprężarkowym.
Jak działa moduł Peltiera i dlaczego ma dwie strony o różnych temperaturach
W środku takiego modułu są połączone elektrycznie i termicznie pary półprzewodników typu p i n, zamknięte między ceramicznymi płytkami. Gdy podasz prąd stały, ładunki poruszają się w taki sposób, że na jednym złączu energia cieplna jest pochłaniana, a na drugim oddawana. W efekcie jedna powierzchnia robi się zimna, druga gorąca, a po odwróceniu polaryzacji role stron zamieniają się miejscami.
To ważne rozróżnienie: moduł nie „tworzy zimna”, tylko pompuje ciepło. Jeśli chłodzona strona odbierze 30 W z obudowy, to po stronie gorącej trzeba odprowadzić nie tylko te 30 W, ale też energię pobraną z zasilacza. Ja traktuję ten efekt jak bardzo małą, solid-state’ową pompę ciepła, a nie zamiennik lodówki.
W praktyce taki układ jest prosty elektrycznie, ale termicznie już nie. Wystarczy zmienić kierunek prądu, żeby ta sama płytka zaczęła grzać zamiast chłodzić, co od razu pokazuje, dlaczego sterowanie temperaturą bywa tu tak wygodne. Następny krok to zrozumienie, od czego naprawdę zależy skuteczność całego zestawu.

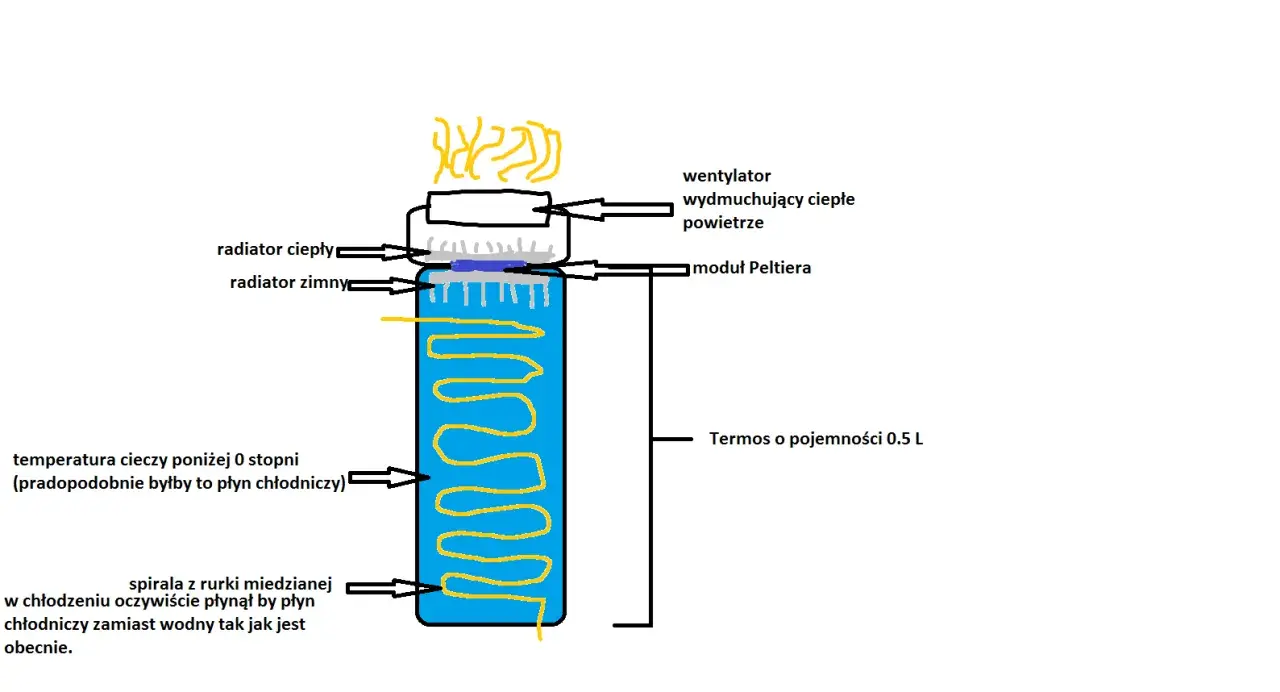

Co decyduje o wydajności i dlaczego radiator po stronie gorącej jest krytyczny
Największy błąd początkujących jest prosty: patrzą na sam moduł, a ignorują stronę gorącą. Tymczasem to radiator, wentylator albo blok wodny decydują, czy chłodzona powierzchnia faktycznie spadnie poniżej temperatury otoczenia. Jeśli gorąca strona się przegrzewa, różnica temperatur maleje, a cały układ zaczyna tylko przepompowywać własne straty.
| Czynnik | Co robi w praktyce | Skutek, gdy jest źle dobrany |
|---|---|---|
| Temperatura strony gorącej | Ustala punkt odniesienia dla całego układu | Spadek ΔT i szybka utrata chłodzenia |
| Obciążenie cieplne | To ciepło, które trzeba zabrać z chłodzonego elementu | Moduł działa, ale nie nadąża z odbiorem energii |
| Opór cieplny styku | Pokazuje, jak dobrze ciepło przechodzi przez pastę i powierzchnie | Straty rosną, a temperatura odbiega od oczekiwanej |
| Zasilanie | Określa prąd pracy i punkt, w którym moduł osiąga sensowną wydajność | Za słabe zasilanie nie daje efektu, za mocne może uszkodzić element |
W dokumentacji producentów widać to bardzo wyraźnie: dla typowych modułów jednopoziomowych ΔTmax rzędu 72°C dotyczy niemal bezobciążeniowej pracy, a więc warunków laboratoryjnych, nie domowej chłodziarki. Jeśli zaczynasz dokładać rzeczywiste ciepło, różnica temperatur maleje. To właśnie dlatego dwa moduły o podobnej mocy mogą zachowywać się zupełnie inaczej w realnym projekcie.
Dobry punkt odniesienia jest prosty: jeśli moduł ma pobierać z chłodzonego obszaru 60 W, a sam zużywa 60 W energii elektrycznej, po stronie gorącej trzeba odprowadzić około 120 W. Bez wydajnego radiatora taki bilans bardzo szybko staje się nie do utrzymania. Z tego miejsca przechodzę zwykle do doboru zasilania i montażu, bo tam najłatwiej zyskać albo stracić cały efekt.
Jak dobrać zasilanie, pastę termiczną i docisk, żeby układ w ogóle pracował dobrze
Jeśli buduję prosty układ z modułem termoelektrycznym, zaczynam od zasilacza DC z zapasem prądowym, a dopiero potem dobieram radiator. Dla przykładu: przy module pobierającym 6 A rozsądny zasilacz ma zwykle 8-10 A zapasu, bo start, wahania temperatury i wentylatory też coś zjadają. Za słaby zasilacz nie da stabilnej pracy, a przypadkowa ładowarka czy zasilacz bez kontroli prądu potrafi wprowadzić więcej chaosu niż pożytku.
- Ustal parametry z karty katalogowej - szukaj napięcia pracy, prądu, mocy i maksymalnej temperatury hot-side.
- Przygotuj idealnie płaskie powierzchnie - nierówność albo brud natychmiast podnosi opór cieplny.
- Nałóż cienką warstwę pasty - ma wypełnić mikroszczeliny, nie tworzyć grubej poduszki.
- Zaciskaj równomiernie - moduł dobrze znosi ściskanie, ale źle znosi skręcanie i punktowy nacisk.
- Zapewnij aktywne chłodzenie strony gorącej - sam aluminiowy klocek zwykle nie wystarczy.
- Dodaj sterowanie temperaturą - termostat albo regulator prądu ograniczy przegrzewanie i poprawi stabilność.
Wiele problemów bierze się z montażu, nie z samej technologii. Dokumentacja producenta zwraca uwagę, że powierzchnie muszą być płaskie, czyste i dobrze dociśnięte, a element nie powinien pracować bez radiatora, bo bardzo szybko rośnie jego temperatura. To praktyka, której nie warto skracać, nawet jeśli układ ma działać tylko „na próbę”.
Po takim montażu najłatwiej sprawdzić, czy układ nadaje się do konkretnego zadania, czy tylko wygląda efektownie na stole testowym. I właśnie o tym jest następna sekcja.
Gdzie takie chłodzenie ma sens, a gdzie lepiej od razu wybrać inną technologię
Jak podaje Departament Energii USA, takie układy najlepiej sprawdzają się w małych przestrzeniach i przy precyzyjnej kontroli temperatury. To dobrze pasuje do praktyki: moduł Peltiera świetnie sprawdza się tam, gdzie trzeba utrzymać niewielką komorę, punktowo schłodzić sensor albo ustabilizować temperaturę optyki. Gorzej wypada wszędzie tam, gdzie liczy się duża wydajność chłodnicza albo wysoka sprawność energetyczna.
| Zastosowanie | Czy ma sens | Dlaczego |
|---|---|---|
| Mała chłodziarka do napojów | Tak | Niewielka komora i umiarkowane wymagania temperaturowe |
| Stabilizacja czujników, lasera, optyki | Tak | Liczy się precyzja, a nie duży urobek chłodu |
| Osuszanie zamkniętej obudowy | Czasem | Trzeba kontrolować kondensację i odprowadzenie wilgoci |
| Chłodzenie procesora | Zwykle nie | Obciążenie cieplne i straty własne są za duże |
| Duża lodówka domowa | Raczej nie | Energetycznie przegrywa z układem sprężarkowym |
Przy poborze 60 W przez 24 godziny na dobę taki układ zużyje 43,2 kWh w miesiącu, zanim doliczysz wentylator i elektronikę sterującą. To jeszcze nie przesądza o opłacalności, ale od razu pokazuje skalę: przy małej komorze i stabilnej temperaturze ma to sens, przy większej przestrzeni rachunek szybko rośnie. Ja traktuję ten moduł jako narzędzie do zadań precyzyjnych, a nie do „zastąpienia wszystkiego”. Tam, gdzie potrzebny jest mały zakres pracy, cicha praca i brak czynników chłodniczych, ma on sens. Tam, gdzie celem jest po prostu jak najniższy rachunek za chłodzenie, lepszy będzie inny układ. Z tego rozróżnienia wynikają też najczęstsze błędy, o których warto powiedzieć wprost.
Najczęstsze błędy, które psują efekt już po pierwszym uruchomieniu
- Zbyt mały radiator po stronie gorącej - moduł robi się tylko „pompą własnych strat” i temperatura przestaje spadać.
- Brak pasty albo zbyt gruba warstwa - ciepło nie przechodzi przez styk tak, jak powinno.
- Nierówny docisk - łatwo uszkodzić ceramikę lub pogorszyć przewodzenie ciepła.
- Brak izolacji od kondensacji - gdy zimna strona spada poniżej punktu rosy, wilgoć zaczyna robić swoje.
- Zasilanie „na oko” - moduł pracuje wtedy w punkcie dalekim od sensownego optimum.
- Przekroczenie dopuszczalnej temperatury - według danych producenta wiele modułów ma zalecaną temperaturę pracy do 135°C, a chwilowy limit bywa wyższy, ale to nie jest zaproszenie do eksperymentów bez kontroli.
W praktyce najdroższy błąd to nie sam zakup modułu, tylko oczekiwanie, że wybaczy wszystko. Nie wybacza źle zrobionego styku, nie wybacza przegrzanego radiatora i nie wybacza myślenia, że większy prąd automatycznie oznacza lepsze chłodzenie. Po tych pułapkach zostaje już tylko jedno pytanie: jak czytać parametry, żeby dobrać sensowny element, a nie tylko „mocniejszy” na papierze.
Jak czytać parametry katalogowe, żeby dobrać sensowny moduł, a nie tylko mocny na papierze
Tu zwykle wykonuję najważniejszy krok zakupowy: nie patrzę wyłącznie na to, ile watów widnieje w tytule oferty, tylko na wykresy pracy. W dokumentacji liczą się przede wszystkim trzy rzeczy: Qmax, ΔTmax i punkt pracy przy realnym obciążeniu. To one pokazują, czy moduł poradzi sobie w twojej temperaturze otoczenia, a nie tylko w katalogu.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
| Qmax | Maksymalna ilość ciepła, jaką moduł może przepompować przy ΔT = 0 | To nie jest moc użyteczna w zwykłej pracy |
| ΔTmax | Największa różnica temperatur między stroną gorącą i zimną przy braku obciążenia | W praktyce jest osiągalna tylko w idealnych warunkach |
| Imax / Vmax | Prąd i napięcie zbliżone do punktów granicznych pracy | Nie oznaczają najlepszego punktu użytkowego |
| Temperatura hot-side | Maksymalna dopuszczalna temperatura pracy po stronie gorącej | Jej przekroczenie skraca życie modułu lub go uszkadza |
Jeśli mam polecić jedną zasadę, to taką: wybieraj z wykresu, nie z hasła reklamowego. Dobrze dobrany moduł o umiarkowanej mocy i porządnym radiatorze da lepszy efekt niż „mocny” element wrzucony na słabe chłodzenie. I właśnie to odróżnia działający projekt od efektownego, ale krótkotrwałego eksperymentu. Jeśli zaczynasz własny układ, najpierw policz ciepło do odebrania, potem sprawdź radiator i dopiero na końcu kup moduł - wtedy szansa na sensowny rezultat jest naprawdę wysoka.
