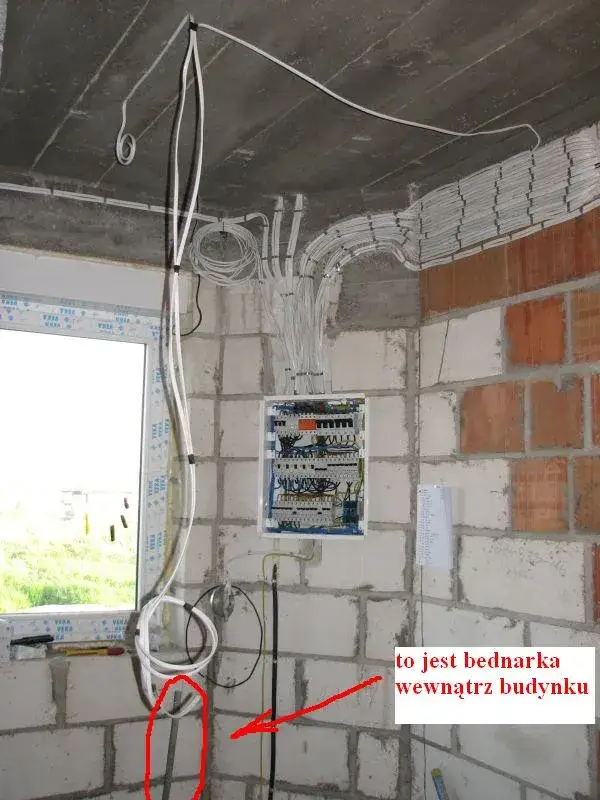

Dobór bednarki do uziemienia nie sprowadza się do wyboru pierwszej lepszej taśmy ze sklepu. Liczy się nie tylko sam przekrój, ale też rodzaj uziomu, warunki w gruncie, sposób połączeń i to, czy instalacja ma współpracować z ochroną odgromową albo fotowoltaiką. W praktyce bezpieczeństwo robią tu detale, a nie sama nazwa materiału.
Najkrócej: jeśli zastanawiasz się, jaki przekrój bednarki do uziemienia przyjąć, w domu jednorodzinnym najczęściej wybiera się 30x4 mm, a minimum spotykane w wymaganiach dla elementów odgromowych to 100 mm². Poniżej rozpisuję, co to oznacza w praktyce, kiedy taki wybór ma sens i gdzie najłatwiej popełnić błąd, który później kosztuje więcej niż sama bednarka.
Najbezpieczniej dobierać bednarkę pod normę, warunki gruntu i cały układ ochrony
- 100 mm² to praktyczne minimum, które w wymiarach handlowych odpowiada np. bednarce 25x4 mm.
- 30x4 mm daje 120 mm² i dlatego jest bardzo częstym wyborem w domach jednorodzinnych.
- W typowym domu otok z bednarki 30x4 mm często ma 60-90 m, ale długość zależy od obrysu budynku i projektu.
- Fotowoltaika nie zmienia tylko długości bednarki, ale też wymagania dla połączeń wyrównawczych i ochronników przepięć.
- Sama grubsza taśma nie zastąpi dobrego montażu, zabezpieczenia antykorozyjnego i pomiaru po wykonaniu.
Jak odczytać przekrój bednarki i co oznacza minimum 100 mm²
Bednarkę opisuje się zwykle jako wymiar szerokość x grubość, na przykład 25x4 mm albo 30x4 mm. Żeby policzyć pole przekroju, wystarczy pomnożyć te dwie wartości: 25x4 daje 100 mm², a 30x4 daje 120 mm². To ważne, bo w praktyce projektowej liczy się właśnie pole przekroju, a nie sama nazwa handlowa materiału.
Jeżeli trzymamy się prostego punktu odniesienia, to 25x4 mm jest dolną granicą 100 mm², a 30x4 mm daje już zapas. Ten zapas nie jest kosmetyką. W uziemieniu ma znaczenie mechaniczne, montażowe i eksploatacyjne, zwłaszcza gdy taśma pracuje w gruncie przez lata i musi znieść wilgoć, zasypywanie wykopu oraz połączenia z innymi elementami instalacji.
| Wymiar bednarki | Przekrój | Co to oznacza w praktyce |
|---|---|---|
| 25x4 mm | 100 mm² | Spełnia minimalny poziom powierzchniowy, ale daje niewielki zapas. |
| 30x4 mm | 120 mm² | Najczęstszy wybór do domów jednorodzinnych, rozsądny kompromis między ceną a trwałością. |
| 40x5 mm | 200 mm² | Lepszy wybór przy bardziej wymagających warunkach, większych obiektach albo większym marginesie bezpieczeństwa. |
Ja patrzę na to bardzo prosto: jeśli różnica w cenie materiału jest niewielka, a układ ma działać przez długie lata, wybieram rozwiązanie z zapasem, a nie na styk. To właśnie dlatego 30x4 mm tak często wygrywa z 25x4 mm. Następny krok to sprawdzenie, kiedy ten standard faktycznie jest najlepszy dla domu jednorodzinnego.
Dlaczego w domu jednorodzinnym najczęściej wygrywa 30x4 mm
W domu jednorodzinnym bednarka 30x4 mm jest popularna nie dlatego, że brzmi „mocniej”, ale dlatego, że daje sensowny kompromis. Ma 20% większe pole przekroju niż 25x4 mm, jest łatwo dostępna i dobrze znosi typowe warunki montażowe. Przy uziomie otokowym czy fundamentowym ten zapas naprawdę się liczy, zwłaszcza gdy grunt nie jest idealny, a połączeń jest sporo.
W praktyce dla typowego budynku obwód uziomu otokowego często zamyka się w 60-90 m bednarki 30x4 mm. To oczywiście nie jest uniwersalna wartość z kalkulatora, tylko orientacyjny rząd wielkości dla przeciętnego domu. Jeśli bryła jest nieregularna, dochodzą dobudówki, garaż, taras albo dodatkowe zejścia do szyny wyrównawczej, ilość materiału rośnie.
- 25x4 mm ma sens tam, gdzie projekt dopuszcza minimalny przekrój i warunki są korzystne.
- 30x4 mm daje lepszy margines przy pracy w gruncie i jest standardem, po który sięga się najczęściej.
- Większe przekroje warto rozważyć tam, gdzie grunt jest agresywny, obiekt większy lub projekt od razu zakłada wyższą trwałość.
Nie chodzi więc o to, by zawsze brać najgrubszą bednarkę. Chodzi o to, by nie zejść poniżej poziomu, który później wymusi poprawki. To prowadzi do kolejnej ważnej kwestii: nie każdy rodzaj uziomu pracuje w ten sam sposób, nawet jeśli na pierwszy rzut oka wygląda podobnie.
Uziom fundamentowy, otokowy i pionowy nie zawsze potrzebują tego samego układu
Sam przekrój bednarki to tylko część układanki. Równie ważne jest to, gdzie ta bednarka pracuje. Uziom fundamentowy, otokowy i pionowy różnią się sposobem wykonania, skutecznością i tym, jak łatwo je dołożyć albo poprawić po zakończeniu budowy.
| Rodzaj uziomu | Kiedy ma sens | Na co uważać |
|---|---|---|

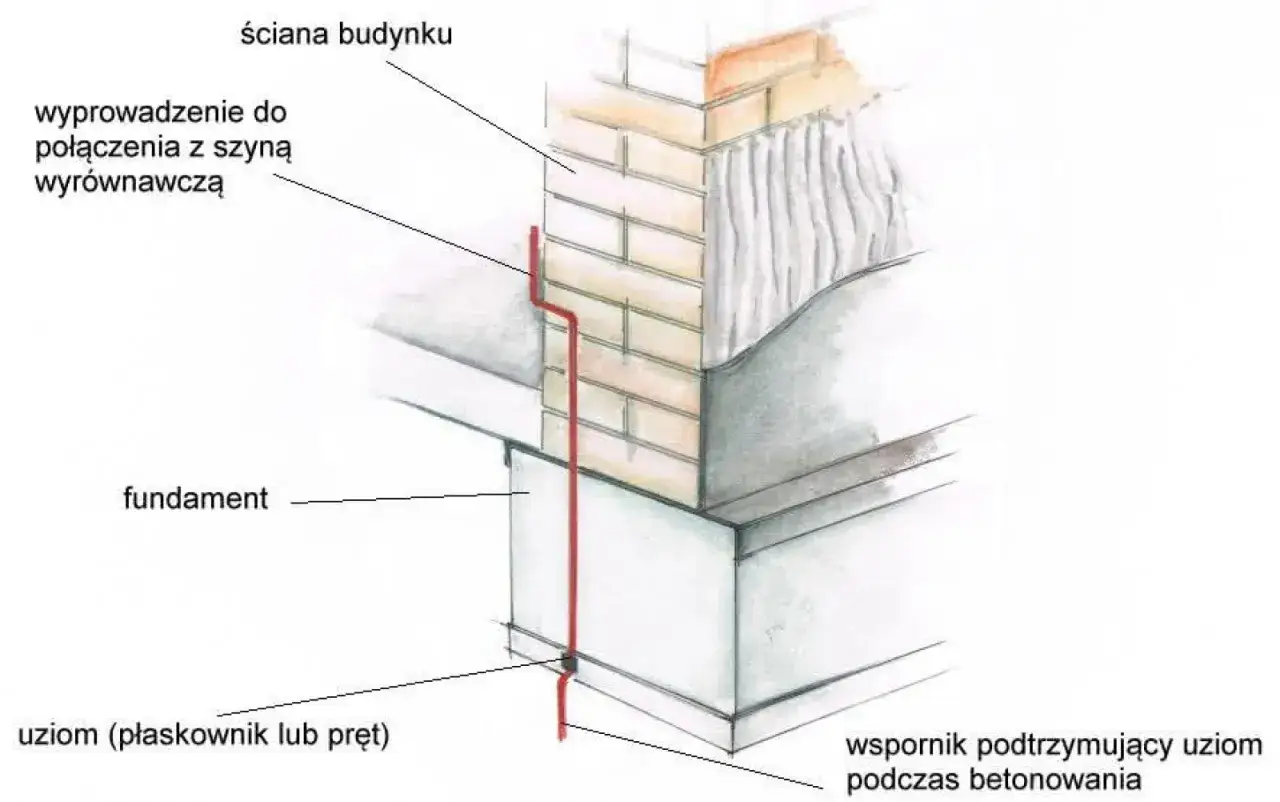

| Fundamentowy | Najlepiej, gdy można go wykonać na etapie budowy domu. | Trudniej go poprawić po wylaniu fundamentów, więc projekt musi być przemyślany wcześniej. |
| Otokowy | Świetny przy modernizacjach i wtedy, gdy chcesz obejść cały budynek taśmą w gruncie. | Wymaga dobrego prowadzenia, odpowiedniej głębokości i zabezpieczenia połączeń. |
| Pionowy | Przy słabszym gruncie albo wtedy, gdy trzeba dołożyć skuteczność bez dużej powierzchni wykopu. | Samo „dobicie szpilki” nie naprawi źle zaprojektowanego układu. |
Właśnie tutaj wielu inwestorów popełnia błąd: zakłada, że grubsza bednarka automatycznie rozwiąże problem. Nie rozwiąże, jeśli układ jest źle rozplanowany albo grunt wymaga dodatkowych elementów, takich jak pręty pionowe. Dlatego przy słabszym podłożu często liczy się bardziej geometria uziomu niż sam przyrost przekroju taśmy.
To szczególnie ważne tam, gdzie dochodzi fotowoltaika. Wtedy uziemienie trzeba czytać szerzej niż tylko jako jedną bednarkę w ziemi.
Co zmienia fotowoltaika w doborze uziemienia
Przy instalacji PV łatwo pomylić trzy różne rzeczy: uziom z bednarki, połączenia wyrównawcze i przewody ochronne. To nie jest to samo. Bednarka tworzy lub wzmacnia uziom, natomiast konstrukcja paneli, falownik i ochronniki przepięć mają własne wymagania co do przekrojów i sposobu podłączenia.
| Element instalacji PV | Typowy przekrój | Rola |
|---|---|---|
| Konstrukcja nośna modułów | 6 mm² Cu lub równoważny | Połączenie wyrównawcze i uziemienie konstrukcji. |
| Połączenie ograniczników przepięć | Często 16 mm² Cu | Bezpieczne odprowadzenie energii przepięcia do układu ochronnego. |
| Uziom z bednarki | 25x4 mm lub 30x4 mm | Podstawa całego układu uziemiającego budynku i instalacji towarzyszących. |
Jeśli dom ma instalację odgromową, dochodzi jeszcze kwestia odstępu separacyjnego i świadomego połączenia z układem PV. To jest moment, w którym nie ma już miejsca na improwizację. Zbyt krótkie podejście bywa równie złe jak nadmierne upraszczanie całej instalacji. Ja w takich sytuacjach zawsze patrzę na projekt jako całość, a nie tylko na pojedynczy przewód czy jedną taśmę.
Skoro wiemy już, jak odróżnić bednarkę od pozostałych przewodów, warto zobaczyć, jak wygląda poprawny montaż w gruncie. Tu najłatwiej ocenić, czy wykonanie ma sens, czy tylko wygląda „na zrobione”.
Jak wygląda poprawny montaż bednarki w gruncie
Dobra bednarka źle zamontowana daje gorszy efekt niż tańsza, ale ułożona porządnie. W uziomie otokowym liczy się zamknięty obwód, odpowiednia głębokość, trwałe połączenia i możliwość późniejszego pomiaru. Bez tego nawet solidny materiał nie pokaże pełni swoich możliwości.
- Wyznaczam trasę tak, żeby uziom otaczał budynek możliwie równomiernie.
- Układam bednarkę w gruncie z zachowaniem bezpiecznej odległości od fundamentów i stref narażonych na uszkodzenia.

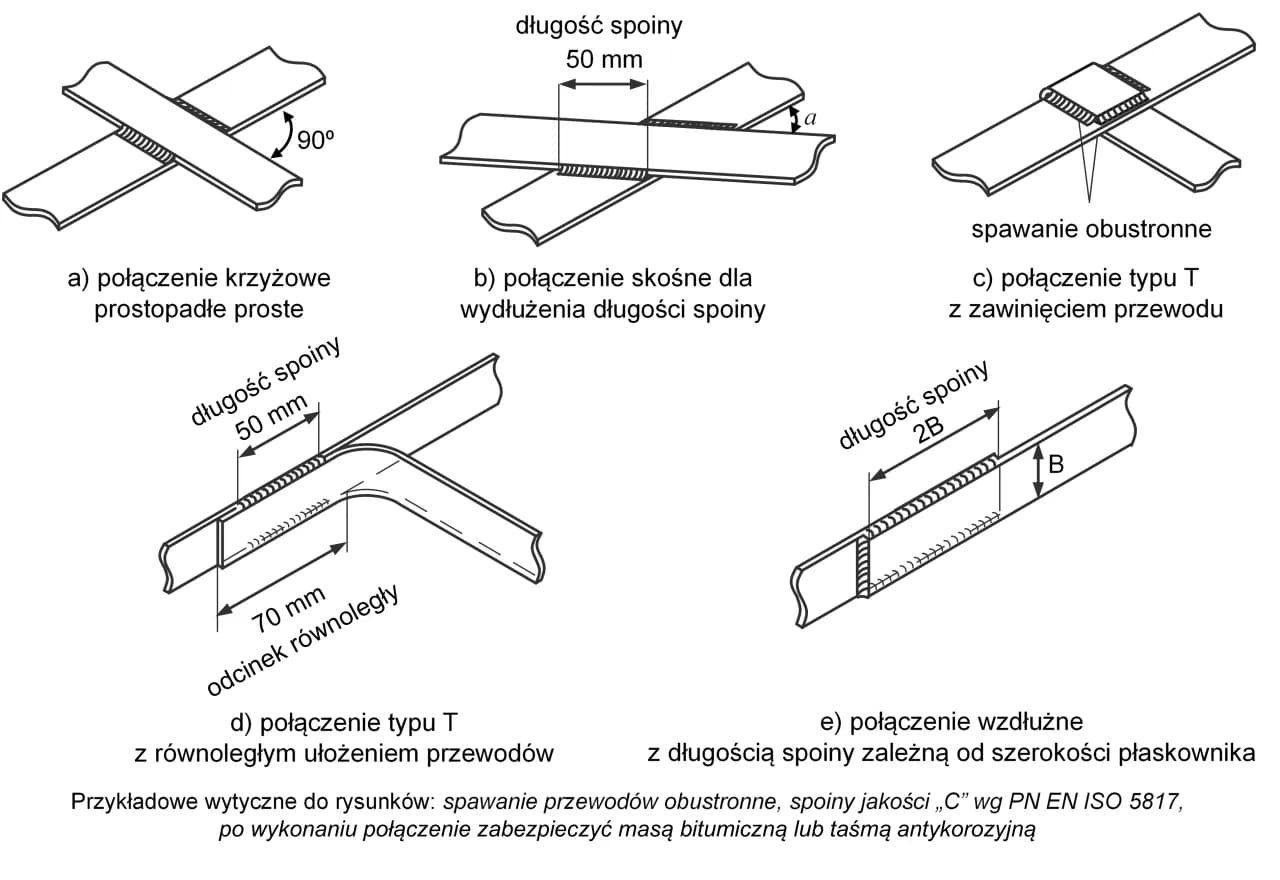

- Łączę odcinki w sposób trwały, a miejsca połączeń zabezpieczam przed korozją.
- Wyprowadzam złącze kontrolne, żeby dało się wykonać pomiar rezystancji i ocenić stan układu.
- Po zasypaniu nie kończę pracy „na oko”, tylko sprawdzam wynik pomiaru.
W praktyce bardzo ważny jest też grunt. Inaczej zachowuje się glina, inaczej piasek, a jeszcze inaczej teren okresowo podmokły. Dlatego ta sama bednarka może dawać różne efekty w dwóch podobnych domach. Z tego powodu nie lubię obietnic w stylu „jedna długość dla każdego”. To po prostu nie działa.
Jeżeli montaż jest wykonany starannie, złącza są poprawne, a pomiar potwierdza skuteczność, można przejść do najczęściej spotykanych błędów. To właśnie one najczęściej psują bezpieczeństwo całego układu.
Najczęstsze błędy, które obniżają bezpieczeństwo
Największy problem nie polega na tym, że ktoś kupi bednarkę zbyt krótką o kilka metrów. Znacznie gorzej wygląda sytuacja, gdy cały układ jest zaprojektowany „na wyczucie” i bez rozróżnienia między uziomem, przewodem ochronnym oraz połączeniami wyrównawczymi. Takie oszczędności szybko wracają jako poprawki.
- Zbyt mały przekrój wybrany tylko dlatego, że był dostępny od ręki.
- Brak zabezpieczenia antykorozyjnego w miejscach cięcia, spawania albo połączeń.
- Zbyt płytkie ułożenie, przez które uziom jest bardziej narażony na uszkodzenia mechaniczne i wysychanie gruntu.
- Mieszanie różnych funkcji jednego przewodu, bez jasnego rozdzielenia uziomu, PE i połączeń wyrównawczych.
- Brak pomiaru po wykonaniu, czyli zaufanie do samego wyglądu instalacji.
- Dołożenie szpilek „na szybko” zamiast poprawy całego układu i sprawdzenia, gdzie naprawdę leży problem.
Gdy mam wskazać jeden błąd, który widzę najczęściej, to jest nim właśnie myślenie, że sama grubsza taśma załatwi wszystko. Nie załatwi. Różnicę robi dopiero poprawny projekt, sensowny montaż i wynik pomiaru. I to prowadzi do ostatniej, bardzo praktycznej listy kontrolnej przed zamówieniem materiału.
Co sprawdziłbym przed zamówieniem, żeby nie poprawiać uziomu po montażu
Zanim kupię bednarkę, sprawdzam cztery rzeczy: rodzaj uziomu, wymagany przekrój, długość potrzebną do danego obrysu budynku oraz to, czy układ ma współpracować z fotowoltaiką albo instalacją odgromową. Dopiero potem wybieram materiał. To oszczędza czas, nerwy i niepotrzebne poprawki.
- Czy w projekcie przewidziano uziom fundamentowy, otokowy czy mieszany.
- Czy w dokumentacji jest wskazany minimalny przekrój 100 mm², czy projekt dopuszcza większy zapas.
- Ile metrów bednarki naprawdę potrzeba po obrysie budynku i przy zejściach do szyny wyrównawczej.
- Czy instalacja ma PV, ograniczniki przepięć albo ochronę odgromową, bo to zmienia sposób połączeń.
- Jak będą zabezpieczone spawy, cięcia i przejścia z gruntu na elementy nadziemne.
- Kto wykona pomiar i odbiór, żeby nie zamknąć tematu bez sprawdzenia skuteczności.
Jeśli mam zostawić jedną praktyczną regułę, to w domu jednorodzinnym celowałbym najczęściej w 30x4 mm jako rozsądny standard, 25x4 mm jako dolną granicę wynikającą z pola przekroju, a przy fotowoltaice osobno pilnowałbym połączeń wyrównawczych i ochronników przepięć. Ostateczny dobór powinien zatwierdzić elektryk albo projektant, bo w uziemieniu bezpieczeństwo zaczyna się od projektu, a kończy dopiero na pomiarze.
