Wiele awarii odbioru zaczyna się od jednego z dwóch problemów: sygnał jest zbyt słaby albo tor antenowy pracuje w złym paśmie. W takiej sytuacji antena z kabla koncentrycznego bywa szybkim testem, który pozwala odróżnić usterkę instalacji od zwykłego braku zasięgu. Ten układ sprawdza się szczególnie wtedy, gdy obraz zanika po remoncie, zmianie miejsca telewizora albo po wymianie złączy. Nie zastępuje dobrej anteny dachowej, ale często mówi bardzo dużo o stanie całej instalacji.
Ta konstrukcja najlepiej ujawnia problem z pasmem, długością lub połączeniem
- DVB-T2/HEVC obejmuje obecnie większość naziemnej telewizji w Polsce, a główne multipleksy UHF mieszczą się w zakresie 470-694 MHz.
- MUX 8 pracuje w paśmie VHF 174-230 MHz, więc jedna długość nie pasuje do wszystkich kanałów.
- Impedancja 75 ohm jest standardem toru coax RF według ITU, dlatego przypadkowe mieszanie złączy i odcinków szybko obniża wynik.
- 93,5% gospodarstw domowych ma obecnie sprawny telewizor, a 98,1% jest w zasięgu oferty telewizji linearnej, więc przy braku obrazu często winny jest tor antenowy, nie sam odbiornik.
Kiedy antena z kabla koncentrycznego ma sens?
Najlepiej sprawdza się jako szybki test lokalnego odbioru i jako doraźna naprawa, gdy problem leży w instalacji, a nie w samym nadajniku. Według Gov.pl obecnie naziemna telewizja w Polsce pracuje w DVB-T2/HEVC, a główne multipleksy UHF mieszczą się w zakresie 470-694 MHz. To dlatego prosta antena z kabla koncentrycznego działa sensownie tylko wtedy, gdy jest zestrojona do właściwego pasma i ustawiona możliwie blisko źródła sygnału.
W mieszkaniach z mocnym sygnałem potrafi od razu pokazać, czy kabel, wtyk albo złącze są winne zanikom obrazu. W gęstej zabudowie, przy dużej odległości od nadajnika albo przy tłumieniu przez żelbet, ten sam układ daje co najwyżej krótką poprawę lub nie działa wcale. W praktyce nie chodzi więc o „magiczny” przewód, tylko o prosty układ testowy, który pozwala szybko zawęzić przyczynę usterki.
Warto traktować tę konstrukcję jak miernik sytuacji. Jeżeli przestawienie anteny o kilkadziesiąt centymetrów wyraźnie zmienia odbiór, problemem jest zwykle lokalizacja lub polaryzacja. Jeżeli nic się nie zmienia, podejrzenie pada na pasmo, długość lub sam tor kablowy.
Zapamiętaj: Jeśli przestawienie anteny o pół metra robi różnicę, to problemem jest zwykle położenie albo kierunek, a nie sama idea anteny.
Jak dobrać długość do pasma i nie przestrzelić wymiarów?
Dla dipola półfalowego nie liczy się wzór 300/f jako docelowa długość anteny, tylko jako przybliżenie długości pełnej fali. W praktyce startuje się od około 150/f dla całej anteny i dopiero potem koryguje o kilka procent po pierwszych testach. To ważne, bo kabel, końcówka i sposób rozdzielenia ramion zmieniają długość elektryczną, a nie tylko mechaniczną.
| Częstotliwość | Cała fala 300/f | Dipol półfalowy 150/f | Jedno ramię 75/f |
|---|---|---|---|
| 174 MHz | 172,4 cm | 86,2 cm | 43,1 cm |
| 230 MHz | 130,4 cm | 65,2 cm | 32,6 cm |
| 400 MHz | 75,0 cm | 37,5 cm | 18,8 cm |
| 470 MHz | 63,8 cm | 31,9 cm | 16,0 cm |
| 694 MHz | 43,2 cm | 21,6 cm | 10,8 cm |
To zestawienie dobrze pokazuje, dlaczego jedna długość nie obsłuży wszystkiego. MUX 8 pracuje w VHF, a reszta naziemnej telewizji w UHF, więc antena zrobiona „na oko” pod 400 MHz nie trafi ani w górę, ani w dół pasma równie dobrze. W dokumentach ITU-T G.9960 nominalna impedancja dla coax RF wynosi 75 ohm, dlatego cały tor odbiorczy warto trzymać w tym samym standardzie.
Jeżeli antena ma zadziałać możliwie szybko, lepiej zacząć od elementu odrobinę dłuższego i skracać go po testach niż od razu ciąć „na styk”. Dokładny wymiar trzeba zwykle lekko skorygować po próbach, bo po zdjęciu izolacji i ustawieniu ramion długość elektryczna zmienia się o kilka procent. Zbyt ambitne trzymanie się jednej liczby kończy się zwykle tym, że antena stroi się lepiej w teorii niż w realnym pokoju.
Przeczytaj również: Jak wybrać najlepszy kabel antenowy ze złączami TV przedłużacz
Uwaga: Po kilku testach warto zostawić niewielki zapas i dopiero potem dociąć promiennik. Po zbyt agresywnym skróceniu nie ma już czego korygować.
Jak zbudować ją bez typowych błędów?
Najwięcej psują dwa szczegóły: złe rozdzielenie oplotu i przypadkowe zwarcie przy końcówce. Sam pomysł jest prosty, ale wykonanie musi być czyste mechanicznie, bo przy częstotzywościach telewizyjnych kilka milimetrów i luźny włosek ekranu potrafią zmienić wynik bardziej niż cały „lepszy” kabel. W domowej instalacji liczy się nie tylko długość, lecz także symetria i solidny styk.
Co jest potrzebne

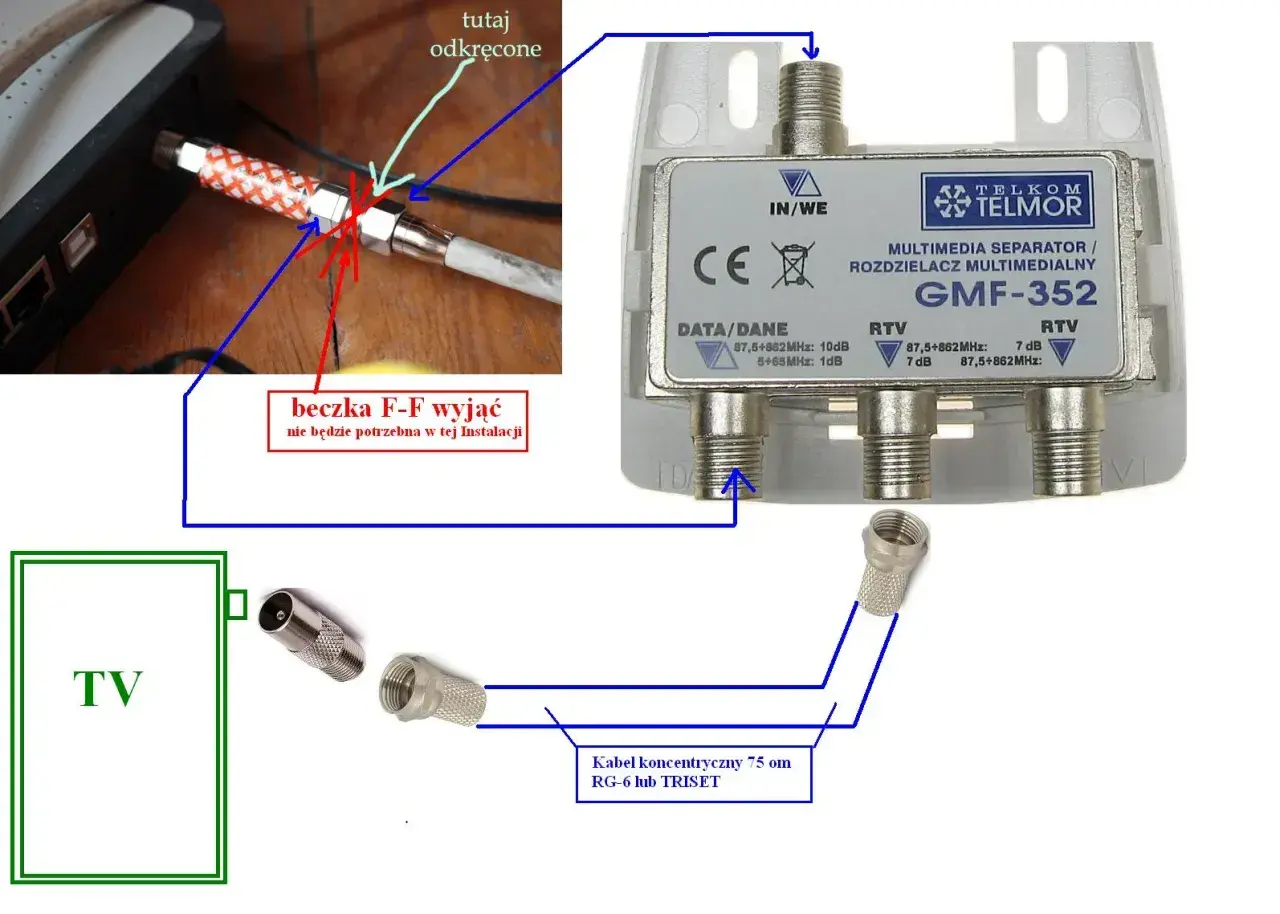

- Kabel koncentryczny 75 ohm o sensownej jakości, najlepiej z pełnym, równym oplotem.
- Wtyk F lub inne zakończenie zgodne z odbiornikiem i resztą instalacji.
- Dwa ramiona promiennika z drutu, rurki albo cienkiego przewodnika o stałej sztywności.
- Narzędzia: nożyk, cążki, miarka, lutownica i prosty miernik ciągłości.
Kolejność prac
- Odmierz długość pod wybrane pasmo i zostaw niewielki zapas do korekty.
- Usuń izolację tak, aby żyła i ekran były wyraźnie rozdzielone, ale nie postrzępione.
- Połącz ramiona z żyłą i ekranem w sposób mechanicznie pewny, bez luźnych skrętek.
- Zabezpiecz połączenie przed naprężeniem, bo każdy ruch kabla zmienia strojenie.
- Ustaw antenę w miejscu, gdzie nie zasłaniają jej metalowe elementy, a potem testuj jeden multiplex po drugim.
Najczęstsze błędy
- Zwarcie ekranu z żyłą po zbyt głębokim zdejmowaniu izolacji.
- Asymetryczne ramiona, które od razu psują charakterystykę odbioru.
- Zwisający przewód przy promienniku, który rozstraja konstrukcję przy każdym dotknięciu.
- Montowanie obok metalu, lustra albo ramy okiennej, co zmienia polaryzację i odbicia.
- Za długi odcinek kabla między anteną a telewizorem, szczególnie gdy sygnał jest już na granicy.
Najlepszy efekt daje spokojne, równe wykonanie, a nie szybkie skręcenie przewodów „na próbę”. Jeśli po poruszeniu przewodem obraz pojawia się i znika, problem prawie zawsze leży w styku albo mocowaniu, nie w samym pomyśle na antenę. W takich sytuacjach pomiar ciągłości i ponowne zarobienie końcówki dają więcej niż dokładanie kolejnych centymetrów drutu.
Przeczytaj również: Jak zrobić antenę z kabla koncentrycznego: prosty poradnik DIY
W praktyce: Jeśli odbiór poprawia się po dotknięciu kabla, instalacja ma zwykle problem mechaniczny, a nie „za słaby sygnał”.
Dlaczego odbiór nadal jest słaby mimo poprawnej konstrukcji?
Zazwyczaj winny jest nie sam pomysł, lecz otoczenie anteny i jakość toru sygnałowego. Według KIM sprawny telewizor ma obecnie 93,5% gospodarstw domowych, a 98,1% jest w zasięgu oferty telewizji linearnej. To oznacza, że przy braku obrazu najczęściej trzeba sprawdzić kabel, złącza, pasmo i ustawienie, a dopiero potem wymieniać cały odbiornik.
Najczęstsze objawy
| Objaw | Prawdopodobna przyczyna | Szybki test | Co zrobić |
|---|---|---|---|
| Obraz zanika przy wietrze | Luźny styk albo kabel porusza promiennik | Porusz przewodem przy telewizorze | Dokręć, skróć i zarób końcówkę od nowa |
| Brak tylko części kanałów | Złe pasmo albo zła polaryzacja | Porównaj, które multiplexy zanikają | Zmiana ustawienia lub inny typ anteny |
| Lepszy odbiór przy oknie | Tłumienie przez ściany i metalowe elementy | Przesuń antenę o 1-2 metry | Wybierz miejsce bliżej nadajnika |
| Zakłócenia po włączeniu LED lub ładowarek | Szumiący zasilacz impulsowy | Odłącz podejrzane urządzenie | Popraw trasę kabla albo zmień zasilacz |
Jeżeli w torze jest zasilacz antenowy albo aktywny rozgałęźnik, nie zakładaj, że cała instalacja jest bierna. W sieciach koncentrycznych mogą występować określone poziomy napięć opisane w ITU-T K.64, więc każdą naprawę w takim układzie warto zaczynać od odłączenia zasilania. To ważne szczególnie wtedy, gdy problem jest „raz jest, raz znika”, bo wtedy winny bywa nie sygnał, tylko styki i zasilanie po drodze.
W praktyce: Jeśli wynik poprawia się po odłączeniu jednej listwy LED albo ładowarki, źródłem zakłóceń bywa zasilacz impulsowy, a nie antena.
Warto też sprawdzić, czy antena nie stoi zbyt blisko dużych powierzchni metalowych, internetu bezprzewodowego, ekranów lub ram okiennych z powłoką odbijającą. Dodatkowo nie każdy nadajnik pracuje z tą samą polaryzacją, więc antena ustawiona poziomo tam, gdzie wymagana jest pionowa, potrafi dać pozornie „martwy” odbiór. Gdy problem dotyczy tylko jednej grupy programów, najczęściej nie chodzi o ogólną awarię, lecz o niedopasowanie do konkretnego pasma.
Przeczytaj również: Jak przedłużyć kabel antenowy TV: 5 skutecznych metod
Kiedy lepiej wybrać inną antenę?
Gdy sygnał jest słaby, a odbiór zależy od kierunku lub polaryzacji, prosty dipol przestaje być opłacalny. Na tym etapie dalsze skracanie kabla zwykle nie daje już poprawy, bo ograniczeniem staje się zasięg, odbicia i selektywność pasma. Wtedy lepiej porównać kilka rozwiązań zamiast uparcie stroić jedną konstrukcję.
| Wariant | Kiedy działa najlepiej | Mocna strona | Słabość |
|---|---|---|---|
| Dipol z kabla koncentrycznego | Silny lokalny sygnał i krótki tor | Tani, szybki, łatwy do zrobienia | Mały margines błędu i krótki zasięg |
| Drutowy dipol półfalowy | Gdy liczy się proste strojenie | Łatwo go dopasować do pasma | Wymaga miejsca i stabilnego mocowania |
| Antena pokojowa aktywna | Średni sygnał i krótki kabel | Może podbić poziom odbioru | Wzmacnia też zakłócenia i potrafi przesterować tor |
| Antena zewnętrzna kierunkowa | Daleki nadajnik i trudna lokalizacja | Najlepsza selektywność i stabilność | Wymaga montażu, kierunku i odporności na pogodę |
Jeżeli znikają głównie kanały z jednego pasma, nie ma sensu dalej skracać jednego ramienia. W takim przypadku liczy się antena dopasowana do VHF albo UHF, a nie kolejne poprawki w kablu. Gdy obraz zależy od obrotu anteny o kilka stopni, prosty dipol pozostaje przede wszystkim narzędziem diagnostycznym, a nie docelowym rozwiązaniem.
Najpewniejszy efekt daje użycie tej konstrukcji jako szybkiego testu, a stałą instalację warto dobrać do pasma, długości toru i miejsca montażu.
