Podłączenie woltomierza do obwodu elektrycznego to kluczowa umiejętność, która pozwala na dokładne pomiary napięcia. Aby uzyskać precyzyjne wyniki, woltomierz należy podłączyć równolegle do elementu, którego napięcie chcemy zmierzyć. Właściwe zrozumienie tego procesu nie tylko ułatwi pracę, ale również pomoże uniknąć typowych błędów, które mogą prowadzić do nieprawidłowych odczytów lub uszkodzenia urządzenia.
W niniejszym artykule przedstawimy krok po kroku, jak podłączyć woltomierz, jakie są kluczowe zasady bezpieczeństwa oraz jak interpretować uzyskane wyniki. Dzięki tej wiedzy staniesz się pewniejszy w wykonywaniu pomiarów i unikniesz najczęstszych pułapek.
Kluczowe wnioski:- Woltomierz należy podłączać równolegle do obwodu, aby uzyskać dokładne pomiary napięcia.
- Wybór odpowiedniego woltomierza zależy od jego specyfikacji i przeznaczenia.
- Bezpieczeństwo jest kluczowe - zawsze należy stosować zasady ochrony przed zagrożeniami elektrycznymi.
- Najczęstsze błędy przy podłączaniu woltomierza mogą prowadzić do błędnych odczytów lub uszkodzenia urządzenia.
- Umiejętność interpretacji wyników pomiarów jest niezbędna do skutecznej pracy z woltomierzem.
Jak podłączyć woltomierz do obwodu elektrycznego - krok po kroku
Podłączenie woltomierza do obwodu elektrycznego jest kluczowym krokiem w procesie pomiaru napięcia. Aby to zrobić, należy pamiętać, że woltomierz musi być podłączony równolegle do elementu, którego napięcie chcemy zmierzyć. Właściwe podłączenie zapewnia dokładność pomiarów i pozwala na skuteczne monitorowanie parametrów elektrycznych.
Przed rozpoczęciem podłączania woltomierza, ważne jest, aby przygotować odpowiednie narzędzia. Będziesz potrzebować woltomierza, kabli pomiarowych oraz, w niektórych przypadkach, dodatkowych narzędzi, takich jak śrubokręt do otwarcia obudowy urządzenia. Upewnij się, że wszystkie urządzenia są w dobrym stanie technicznym i gotowe do użycia.
Wybór odpowiedniego woltomierza dla twoich potrzeb - uniknij błędów
Wybór odpowiedniego woltomierza jest kluczowy dla uzyskania dokładnych pomiarów. Na rynku dostępne są różne typy woltomierzy, w tym analogowe i cyfrowe. Woltomierze cyfrowe są zazwyczaj bardziej precyzyjne i łatwiejsze w użyciu, zwłaszcza dla początkujących. Zwróć uwagę na zakres pomiarowy oraz dokładność urządzenia, aby dopasować je do swoich potrzeb.
Oprócz podstawowych funkcji, warto również zwrócić uwagę na dodatkowe opcje, takie jak możliwość pomiaru prądu stałego i zmiennego oraz funkcje automatycznego wyłączania. Posiadanie woltomierza z odpowiednimi parametrami pozwoli uniknąć błędów podczas pomiarów i zwiększy komfort pracy.
| Model | Typ | Zakres pomiarowy | Dokładność |
| Fluke 117 | Cyfrowy | 600 V | ±0,5% |
| Uni-T UT61E | Cyfrowy | 1000 V | ±0,5% |
| Metex M-3830 | Analogowy | 1000 V | ±3% |
Jak prawidłowo podłączyć woltomierz równolegle - zrozum proces

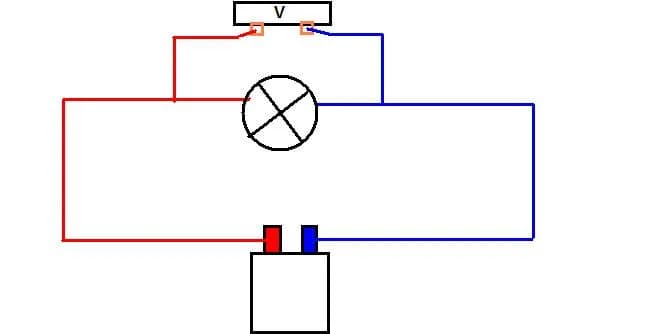

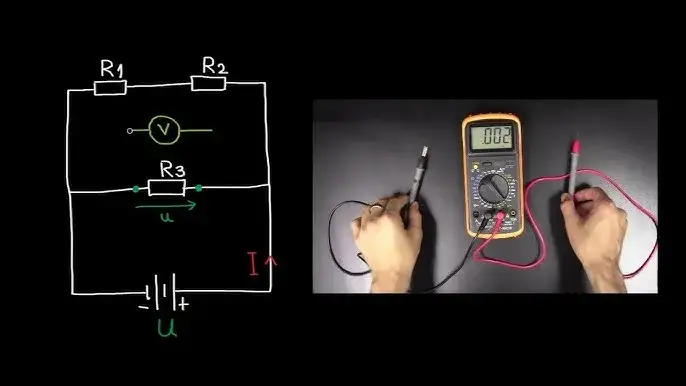

Aby prawidłowo podłączyć woltomierz do obwodu elektrycznego, kluczowe jest zrozumienie, jak działa podłączenie równoległe. Podłączenie woltomierza w ten sposób pozwala na dokładne pomiary napięcia, ponieważ mierzy on różnicę potencjałów między dwoma punktami w obwodzie. Zacznij od zidentyfikowania punktów, między którymi chcesz zmierzyć napięcie, a następnie przygotuj woltomierz oraz kable pomiarowe.
Podczas podłączania, upewnij się, że jeden koniec kabla pomiarowego jest podłączony do zacisku dodatniego woltomierza, a drugi koniec do punktu, który chcesz zmierzyć. Drugi kabel powinien być podłączony do zacisku ujemnego woltomierza i do drugiego punktu w obwodzie. Pamiętaj, aby zawsze sprawdzić, czy woltomierz jest ustawiony na odpowiedni zakres napięcia, aby uniknąć uszkodzenia urządzenia i uzyskać dokładne wyniki pomiarów.
Jak unikać zagrożeń elektrycznych podczas pomiarów - bądź bezpieczny
Podczas pomiarów napięcia za pomocą woltomierza istnieje wiele zagrożeń elektrycznych, które mogą prowadzić do poważnych wypadków. Najczęstsze z nich to porażenie prądem, które może wystąpić, gdy nie zachowasz ostrożności przy podłączaniu urządzenia do obwodu. Ważne jest, aby zawsze upewnić się, że woltomierz jest wyłączony przed podłączeniem go do obwodu oraz aby używać sprzętu odpowiedniego do danego napięcia.
Innym zagrożeniem są zwarcia, które mogą powstać, gdy przewody są źle podłączone lub uszkodzone. Aby uniknąć tych sytuacji, zawsze sprawdzaj stan kabli i upewnij się, że są one w dobrym stanie. Dodatkowo, korzystanie z odpowiednich narzędzi i przestrzeganie zasad bezpieczeństwa, takich jak noszenie rękawic ochronnych i okularów, może znacznie zredukować ryzyko wystąpienia wypadków podczas pomiarów.
Jak interpretować wyniki pomiarów z woltomierza - zwiększ swoją wiedzę
Interpretacja wyników pomiarów z woltomierza jest kluczowym elementem pracy z elektrycznością. Po podłączeniu woltomierza i dokonaniu pomiaru, odczytujesz wartość napięcia, która jest wyświetlana na ekranie urządzenia. Ważne jest, aby zrozumieć, co oznaczają te wartości i jak mogą się różnić w zależności od obwodu oraz jego obciążenia.
Wartości napięcia mogą być wyrażone w woltach (V), a ich interpretacja zależy od kontekstu pomiaru. Na przykład, w obwodach elektrycznych zasilających urządzenia domowe, napięcie powinno wynosić około 230 V w Europie. Z kolei w obwodach niskonapięciowych, takich jak te stosowane w elektronice, wartości mogą być znacznie niższe. Zrozumienie tych różnic pozwala na lepsze diagnozowanie problemów i optymalizację działania urządzeń.
Przykłady pomiarów napięcia w różnych obwodach - naucz się praktycznie
Przykłady pomiarów napięcia mogą obejmować różne typy obwodów, takie jak obwody prądu stałego (DC) i prądu zmiennego (AC). Na przykład, w obwodzie prądu stałego, który zasila akumulator, napięcie może wynosić 12 V. W przypadku obwodu prądu zmiennego, napięcie w gniazdku elektrycznym w Europie wynosi zazwyczaj 230 V. Te różnice w napięciu są kluczowe dla zrozumienia, jak działają różne urządzenia.
Innym przykładem może być pomiar napięcia w obwodzie z silnikiem elektrycznym. W tym przypadku, napięcie może się zmieniać w zależności od obciążenia silnika. Monitorując te zmiany, można zdiagnozować potencjalne problemy, takie jak przegrzewanie się silnika czy niewłaściwe działanie. Dlatego umiejętność interpretacji wyników pomiarów jest niezbędna dla każdego, kto pracuje z elektrycznością.
| Typ obwodu | Oczekiwane napięcie (V) |
| Obwód DC (np. akumulator) | 12 V |
| Obwód AC (np. gniazdko) | 230 V |
| Obwód z silnikiem elektrycznym | Może się zmieniać (np. 120 V - 240 V) |
| Typ obwodu | Oczekiwane napięcie (V) |
| Obwód prądu stałego (DC) | 12 V (np. akumulator samochodowy) |
| Obwód prądu zmiennego (AC) | 230 V (np. gniazdko elektryczne w Europie) |
| Obwód zasilający urządzenie elektroniczne | 5 V (np. zasilacz do telefonu) |
| Obwód z silnikiem elektrycznym | 120 V - 240 V (w zależności od typu silnika) |
Czytaj więcej: Zegar sterujący do gniazdka: jak działa i kiedy go używać?
Jak wykorzystać pomiary napięcia do diagnostyki usterek w obwodach
Umiejętność pomiaru napięcia za pomocą woltomierza może być kluczowym narzędziem w diagnostyce usterek w obwodach elektrycznych. Oprócz podstawowego pomiaru napięcia, warto zwrócić uwagę na zmiany napięcia w czasie, które mogą wskazywać na problemy, takie jak przeciążenie obwodu, uszkodzenia izolacji czy niewłaściwe połączenia. Monitorując napięcie w różnych punktach obwodu, można szybko zlokalizować źródło problemu i podjąć odpowiednie kroki naprawcze.
W przyszłości, z rozwojem technologii, inteligentne woltomierze będą coraz bardziej powszechne. Te zaawansowane urządzenia mogą automatycznie rejestrować dane pomiarowe i analizować zmiany napięcia w czasie rzeczywistym, co pozwoli na szybsze wykrywanie anomalii. Użytkownicy będą mogli korzystać z aplikacji mobilnych, które na podstawie zebranych danych będą sugerować możliwe przyczyny problemów oraz rozwiązania, co znacznie ułatwi pracę w obszarze elektryki.
