Podłączenie amperomierza w obwodzie elektrycznym może wydawać się skomplikowane, ale w rzeczywistości jest to proces, który można wykonać bez większych trudności, jeśli zna się odpowiednie kroki. Amperomierz jest niezbędnym narzędziem do pomiaru natężenia prądu w obwodzie, a jego prawidłowe podłączenie jest kluczowe dla uzyskania dokładnych wyników. W tym artykule przedstawimy szczegółowe instrukcje dotyczące podłączania amperomierza, aby uniknąć typowych błędów i zapewnić bezpieczeństwo podczas pracy z instalacjami elektrycznymi.
Najpierw omówimy, jak wybrać odpowiedni amperomierz oraz jakie przygotowania są potrzebne przed podłączeniem. Następnie przejdziemy do kluczowych kroków podłączania amperomierza, w tym do wyłączania zasilania i prawidłowego włączenia urządzenia w obwód. Zwrócimy również uwagę na bezpieczeństwo i najczęstsze błędy, które mogą wystąpić podczas tego procesu. Na koniec, zaprezentujemy diagramy, które pomogą w lepszym zrozumieniu tematu.
Najważniejsze informacje:- Przed podłączeniem amperomierza zawsze wyłącz zasilanie, aby uniknąć porażenia prądem.
- Amperomierz należy podłączyć w obwodzie szeregowym, aby uzyskać dokładny pomiar natężenia prądu.
- Upewnij się, że zachowujesz prawidłową polaryzację, szczególnie w przypadku cyfrowych amperomierzy.
- Przygotuj odpowiednie narzędzia i sprawdź obwód przed rozpoczęciem pracy.
- Zapoznaj się z najczęstszymi błędami, aby uniknąć uszkodzeń sprzętu i zapewnić bezpieczeństwo.
Jak podłączyć amperomierz w obwodzie elektrycznym krok po kroku
Podłączenie amperomierza w obwodzie elektrycznym to kluczowy proces, który pozwala na dokładny pomiar natężenia prądu. Aby to zrobić, należy przestrzegać kilku kroków, które zapewnią prawidłowe działanie urządzenia. W pierwszej kolejności ważne jest, aby wyłączyć zasilanie, co zapobiegnie ewentualnym wypadkom. Następnie należy włączyć amperomierz w obwód szeregowy, co oznacza, że prąd będzie przepływał przez urządzenie, umożliwiając pomiar.
Ważnym aspektem jest również sprawdzenie polaryzacji, zwłaszcza w przypadku cyfrowych amperomierzy, które mogą być wrażliwe na odwrotne podłączenie. Po podłączeniu amperomierza i włączeniu zasilania, można odczytać wartości natężenia prądu na wyświetlaczu. Pamiętaj, aby regularnie kontrolować i kalibrować urządzenie, aby uzyskać dokładne pomiary w przyszłości. W kolejnych sekcjach omówimy, jak wybrać odpowiedni amperomierz oraz przygotować się do podłączenia.
Wybór odpowiedniego amperomierza do Twoich potrzeb
Wybór odpowiedniego amperomierza jest kluczowy dla uzyskania precyzyjnych pomiarów. Na rynku dostępne są różne typy amperomierzy, w tym analogowe i cyfrowe, które różnią się sposobem odczytu wartości. Amperomierze cyfrowe oferują zazwyczaj większą dokładność i łatwość odczytu, co czyni je popularnym wyborem wśród użytkowników.
Przy wyborze amperomierza warto zwrócić uwagę na jego zakres pomiarowy oraz maksymalne natężenie prądu, które może zmierzyć. Na przykład, jeśli planujesz mierzyć prąd w obwodach domowych, amperomierz o zakresie do 10 A będzie wystarczający. W przypadku bardziej wymagających aplikacji, takich jak pomiary w przemyśle, warto zainwestować w urządzenie o większym zakresie.
Przygotowanie do podłączenia amperomierza w instalacji
Przygotowanie do podłączenia amperomierza jest kluczowym krokiem, który zapewnia prawidłowe działanie urządzenia oraz bezpieczeństwo podczas pracy. Zanim przystąpisz do podłączenia, upewnij się, że masz wszystkie niezbędne narzędzia, takie jak śrubokręt, szczypce oraz przewody do połączeń. Dobrze jest również mieć pod ręką instrukcję obsługi amperomierza, by zapoznać się z jego specyfikacjami.
Kolejnym ważnym krokiem jest sprawdzenie obwodu, w którym zamierzasz podłączyć amperomierz. Upewnij się, że obwód jest sprawny, a wszystkie połączenia są solidne. Możesz użyć multimetru, aby zweryfikować, czy w obwodzie nie ma zwarć oraz czy prąd płynie w odpowiednich kierunkach. Takie przygotowanie pozwoli uniknąć problemów podczas pomiarów oraz zapewni bezpieczeństwo użytkowania.
Wyłączanie zasilania i sprawdzanie obwodu przed podłączeniem
Bezpieczeństwo podczas podłączania amperomierza jest kluczowe, dlatego przed rozpoczęciem jakichkolwiek prac należy zawsze wyłączyć zasilanie. Wyłączenie prądu zapobiega ryzyku porażenia elektrycznego oraz uszkodzeniu urządzenia. Po wyłączeniu zasilania warto sprawdzić obwód, aby upewnić się, że nie ma w nim zwarć ani uszkodzeń.
Można to zrobić za pomocą multimetru, który pozwala na pomiar napięcia w obwodzie. Jeśli nie ma napięcia, można przystąpić do dalszych działań. Taki krok jest niezbędny, aby zapewnić, że podłączenie amperomierza będzie przebiegać bezpiecznie i bezproblemowo.
Prawidłowe podłączenie amperomierza w obwodzie szeregowym
Aby prawidłowo podłączyć amperomierz, należy umieścić go w obwodzie szeregowym. Oznacza to, że amperomierz musi być włączony w taki sposób, aby prąd przepływał przez jego zaciski. W przypadku amperomierzy cyfrowych ważne jest również zachowanie odpowiedniej polaryzacji – podłączenie "+" do dodatniego bieguna, a "-" do ujemnego. Tylko w ten sposób można uzyskać dokładny pomiar natężenia prądu.
Po podłączeniu amperomierza i włączeniu zasilania, urządzenie powinno wyświetlić wartość natężenia prądu w obwodzie. Pamiętaj, aby regularnie sprawdzać i kalibrować urządzenie, aby uzyskać jak najbardziej precyzyjne wyniki pomiarów.
Bezpieczeństwo przy podłączaniu amperomierza – unikaj zagrożeń
Bezpieczeństwo podczas podłączania amperomierza jest kluczowe, aby uniknąć wypadków i uszkodzeń sprzętu. Przede wszystkim, należy zawsze wyłączać zasilanie przed rozpoczęciem jakichkolwiek prac. To podstawowa zasada, która zapobiega porażeniom elektrycznym. Dodatkowo, warto dokładnie sprawdzić, czy obwód jest sprawny i nie ma w nim uszkodzeń, co może prowadzić do niebezpiecznych sytuacji.
Wiele osób popełnia błędy, które mogą prowadzić do nieprawidłowego działania amperomierza. Należy unikać podłączania amperomierza w sposób, który nie jest zgodny z jego specyfikacją. Na przykład, podłączenie amperomierza w obwodzie równoległym zamiast szeregowym może spowodować jego uszkodzenie. Biorąc pod uwagę te aspekty, można znacznie zwiększyć bezpieczeństwo podczas pracy z tym urządzeniem.
| Błąd | Konsekwencje | Jak uniknąć |
|---|---|---|
| Podłączenie w obwodzie równoległym | Uszkodzenie amperomierza | Upewnij się, że amperomierz jest podłączony w obwodzie szeregowym |
| Nie wyłączenie zasilania | Porażenie prądem | Zawsze wyłączaj zasilanie przed pracą |
| Nieprawidłowa polaryzacja | Uszkodzenie cyfrowego amperomierza | Sprawdź oznaczenia "+" i "-" przed podłączeniem |
Najczęstsze błędy podczas podłączania amperomierza i ich konsekwencje
Podczas podłączania amperomierza użytkownicy często popełniają błędy, które mogą prowadzić do poważnych konsekwencji. Na przykład, jednym z najczęstszych błędów jest podłączenie amperomierza w obwodzie równoległym, co może skutkować jego uszkodzeniem. Inny powszechny błąd to nieprawidłowa polaryzacja, która w przypadku amperomierzy cyfrowych może prowadzić do trwałego uszkodzenia urządzenia.
Warto również zwrócić uwagę na fakt, że niektórzy użytkownicy zapominają o wyłączeniu zasilania przed rozpoczęciem pracy. To poważne zaniedbanie, które może prowadzić do porażenia prądem. Dlatego tak ważne jest, aby przed każdym podłączeniem amperomierza dokładnie sprawdzić wszystkie aspekty bezpieczeństwa.
Jak uniknąć uszkodzeń sprzętu i zapewnić bezpieczeństwo
Aby zapewnić bezpieczeństwo i uniknąć uszkodzeń sprzętu podczas podłączania amperomierza, warto przestrzegać kilku kluczowych zasad. Przede wszystkim, zawsze upewnij się, że zasilanie jest wyłączone przed rozpoczęciem jakichkolwiek prac. To podstawowy krok, który minimalizuje ryzyko porażenia prądem oraz uszkodzenia urządzenia. Dodatkowo, korzystaj z odpowiednich narzędzi, które są przeznaczone do pracy z instalacjami elektrycznymi.
Ważne jest również, aby nie przekraczać maksymalnego zakresu pomiarowego amperomierza. Podłączenie go do obwodu zbyt dużym natężeniem może prowadzić do jego trwałego uszkodzenia. Zawsze sprawdzaj, czy amperomierz jest odpowiednio skalibrowany i dostosowany do parametrów obwodu, w którym będzie używany. Dzięki tym prostym zasadom można znacząco zwiększyć bezpieczeństwo i wydajność pracy z amperomierzem.
Czytaj więcej: Najlepsze multimetry do 200 zł – wybierz mądrze, uniknij rozczarowania

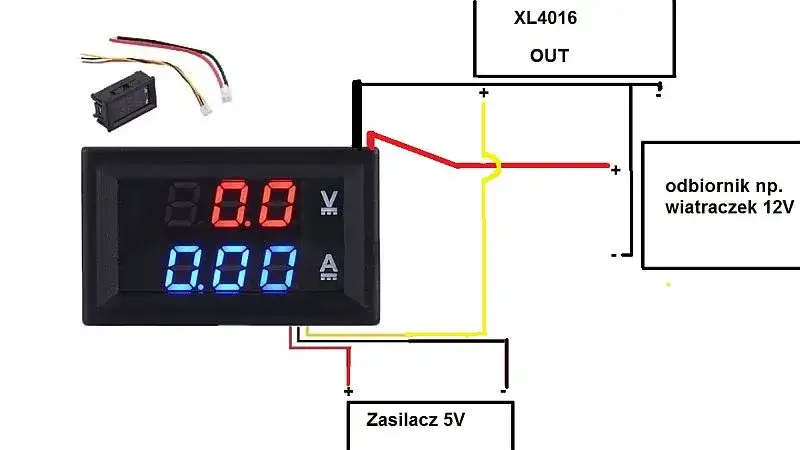

Diagrams and visual aids for connecting an ammeter effectively
Wizualizacje, takie jak diagramy i schematy, odgrywają kluczową rolę w procesie podłączania amperomierza. Pomagają one zrozumieć, jak prawidłowo włączyć urządzenie do obwodu oraz jakie są jego właściwe połączenia. Dzięki diagramom można uniknąć typowych błędów, które mogą prowadzić do uszkodzenia sprzętu lub nieprawidłowych pomiarów. Używanie wizualnych pomocy ułatwia także naukę i zrozumienie zasad działania amperomierza.
Jak czytać diagramy połączeń amperomierza w praktyce
Interpretacja diagramów połączeń amperomierza jest kluczowa dla prawidłowego jego użycia. W typowym diagramie można znaleźć oznaczenia dotyczące wejść i wyjść, które wskazują, gdzie należy podłączyć przewody. Należy zwrócić uwagę na symbole, które reprezentują różne komponenty obwodu, oraz na kierunek przepływu prądu. Zrozumienie tych elementów pomoże w prawidłowym podłączeniu amperomierza oraz w uniknięciu błędów, które mogą prowadzić do uszkodzenia sprzętu.
Jak wykorzystać amperomierz do analizy i optymalizacji obwodów
Podłączenie amperomierza to nie tylko sposób na uzyskanie podstawowych pomiarów natężenia prądu, ale również doskonała okazja do analizy i optymalizacji obwodów elektrycznych. Po wykonaniu pomiarów, warto przeanalizować zebrane dane, aby zidentyfikować potencjalne problemy, takie jak nadmierne obciążenie lub nieefektywność w działaniu urządzeń. Dzięki tym informacjom można wprowadzić zmiany, które poprawią wydajność obwodu oraz zmniejszą koszty energii.
W przyszłości, z rozwojem technologii, coraz więcej amperomierzy będzie wyposażonych w funkcje analizy danych i komunikacji bezprzewodowej. Umożliwi to zdalne monitorowanie obwodów w czasie rzeczywistym oraz integrację z systemami zarządzania energią. Tego rodzaju innowacje pomogą użytkownikom w podejmowaniu świadomych decyzji dotyczących zarządzania energią oraz w optymalizacji pracy urządzeń elektrycznych w ich domach i przedsiębiorstwach.
