Podłączenie falownika to kluczowy etap w instalacji systemów fotowoltaicznych lub innych urządzeń wykorzystujących energię elektryczną. Falownik, znany również jako przemiennik częstotliwości, pełni rolę serca całego systemu, przekształcając prąd stały na zmienny, który może być wykorzystywany w domu lub oddawany do sieci. Jednak nieprawidłowe podłączenie może prowadzić do awarii, a nawet zagrożenia bezpieczeństwa.
W tym artykule dowiesz się, jak podłączyć falownik krok po kroku, unikając typowych błędów. Omówimy schematy połączeń, wymagania techniczne oraz praktyczne wskazówki, które pomogą Ci wykonać instalację zgodnie z normami i zapewnić bezpieczeństwo. Pamiętaj, że podłączenie falownika do sieci elektrycznej powinno być wykonane przez wykwalifikowanego elektryka.
Kluczowe informacje:- Podłączenie falownika wymaga przestrzegania lokalnych norm i wymagań operatora sieci energetycznej.
- Wyjścia AC falownika należy połączyć z domową instalacją elektryczną poprzez główną rozdzielnię.
- Ustawienie odpowiednich parametrów pracy, w tym kodu sieci, jest kluczowe dla poprawnego działania urządzenia.
- Instalację powinien wykonać wykwalifikowany elektryk, aby zapewnić bezpieczeństwo i zgodność z przepisami.
- Unikaj typowych błędów, takich jak nieprawidłowe podłączenie przewodów lub ignorowanie wymagań technicznych.
Jak podłączyć falownik krok po kroku – praktyczny poradnik
Podłączenie falownika to proces, który wymaga precyzji i znajomości podstawowych zasad elektryki. Pierwszym krokiem jest wyłączenie zasilania w miejscu instalacji, aby zapewnić bezpieczeństwo. Następnie należy podłączyć przewody DC od paneli fotowoltaicznych do odpowiednich wejść falownika, a wyjścia AC do domowej instalacji elektrycznej.
Po fizycznym podłączeniu, konieczne jest ustawienie parametrów pracy urządzenia. Większość falowników ma intuicyjne menu, które pozwala na dostosowanie ustawień do lokalnych wymagań sieciowych. Pamiętaj, że każdy błąd podczas instalacji może prowadzić do awarii lub zmniejszenia wydajności systemu.
Przygotowanie do podłączenia falownika – co sprawdzić przed instalacją
Zanim przystąpisz do podłączenia falownika, upewnij się, że model urządzenia jest kompatybilny z Twoją instalacją. Sprawdź moc falownika, napięcie wejściowe i wyjściowe, a także wymagania dotyczące zabezpieczeń. Nieprawidłowy dobór urządzenia może skutkować jego uszkodzeniem.
Przygotuj również niezbędne narzędzia i materiały. Oto lista, która ułatwi Ci pracę:
- Śrubokręt izolowany
- Klucz dynamometryczny
- Przewody elektryczne o odpowiednim przekroju
- Zaciski i złączki
- Miernik napięcia
Schemat podłączenia falownika – jak uniknąć błędów
Schemat podłączenia falownika jest kluczowy dla poprawnego działania systemu. Przede wszystkim, upewnij się, że przewody DC są podłączone do odpowiednich wejść oznaczonych jako „+” i „-”. Błędne podłączenie może uszkodzić urządzenie.
Wyjścia AC falownika należy podłączyć do głównej rozdzielni elektrycznej. Pamiętaj, że przewody fazowe, neutralne i ochronne muszą być odpowiednio oznaczone. Oto porównanie prawidłowych i błędnych połączeń:
| Prawidłowe połączenie | Błędne połączenie |
| Przewody DC podłączone zgodnie z polaryzacją | Przewody DC podłączone odwrotnie |
| Wyjścia AC podłączone do rozdzielni z zachowaniem oznaczeń | Brak oznaczeń przewodów AC |
Wymagania techniczne i bezpieczeństwo przy podłączaniu falownika
Podłączenie falownika wymaga spełnienia określonych wymagań technicznych. Przede wszystkim, upewnij się, że napięcie i częstotliwość sieci są zgodne z parametrami urządzenia. Większość falowników ma wbudowane zabezpieczenia, ale warto dodatkowo zainstalować wyłączniki różnicowoprądowe.
Bezpieczeństwo jest priorytetem. Pamiętaj, że praca z instalacją elektryczną może być niebezpieczna, dlatego zawsze noś rękawice ochronne i używaj narzędzi izolowanych. Jeśli nie masz doświadczenia, lepiej skorzystać z pomocy wykwalifikowanego elektryka.
Czytaj więcej: Schemat włącznika schodowego: jak działa i jak go podłączyć
Typowe błędy przy podłączaniu falownika – jak ich uniknąć
Podłączenie falownika to proces, który wymaga precyzji, a nawet drobne błędy mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie przewodów DC, co może uszkodzić urządzenie. Innym problemem jest ignorowanie wymagań dotyczących przekroju przewodów, co prowadzi do przegrzewania się instalacji.
Aby uniknąć błędów, zawsze sprawdzaj oznaczenia na falowniku i upewnij się, że przewody są podłączone zgodnie z instrukcją producenta. Pamiętaj również, że niewłaściwe ustawienie parametrów pracy może zmniejszyć wydajność systemu. Regularne testowanie instalacji pomoże wykryć ewentualne problemy na wczesnym etapie.
Podłączenie falownika do sieci elektrycznej – najważniejsze zasady
Podłączenie falownika do sieci elektrycznej wymaga przestrzegania kilku kluczowych zasad. Przede wszystkim, upewnij się, że napięcie i częstotliwość sieci są zgodne z parametrami urządzenia. Większość falowników ma wbudowane zabezpieczenia, ale warto dodatkowo zainstalować wyłączniki różnicowoprądowe.
Pamiętaj, że podłączenie do sieci musi być zgodne z lokalnymi przepisami. Oto kroki, które pomogą Ci wykonać to prawidłowo:
- Wyłącz zasilanie w miejscu instalacji.
- Podłącz przewody AC falownika do głównej rozdzielni elektrycznej.
- Ustaw odpowiedni kod sieci w menu falownika.
- Przetestuj instalację przed uruchomieniem systemu.
Ustawienie parametrów falownika – jak dostosować urządzenie do pracy
Po fizycznym podłączeniu, konieczne jest ustawienie parametrów pracy falownika. Większość urządzeń ma intuicyjne menu, które pozwala na dostosowanie ustawień do lokalnych wymagań sieciowych. Kluczowe parametry to napięcie wyjściowe, częstotliwość i maksymalna moc.
Po ustawieniu parametrów, przetestuj system, aby upewnić się, że działa poprawnie. Sprawdź, czy falownik prawidłowo przekształca prąd stały na zmienny i czy nie występują żadne błędy w działaniu. Regularne monitorowanie pracy urządzenia pomoże uniknąć niespodzianek.
Przykłady podłączenia falownika do różnych urządzeń

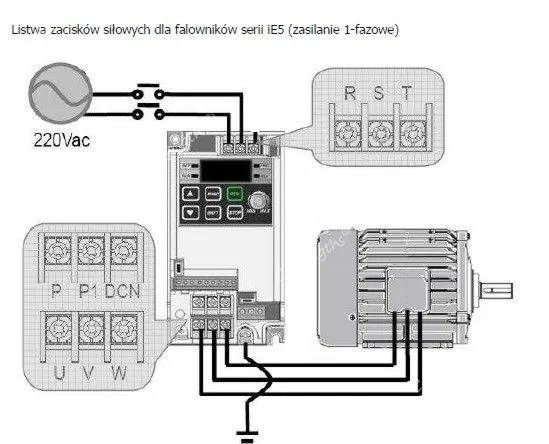

Podłączenie falownika do silnika elektrycznego wymaga szczególnej uwagi. Przede wszystkim, upewnij się, że moc falownika jest odpowiednia dla danego silnika. Nieprawidłowy dobór może prowadzić do przegrzewania się urządzenia lub zmniejszenia jego żywotności.
W przypadku systemów fotowoltaicznych, falownik musi być podłączony do paneli słonecznych i sieci elektrycznej. Poniżej znajdziesz przykłady falowników i ich zastosowań:
| Model falownika | Zastosowanie |
| Fronius Symo | Systemy fotowoltaiczne do domów jednorodzinnych |
| SMA Sunny Boy | Małe i średnie instalacje PV |
| ABB UNO-DM | Systemy hybrydowe z magazynem energii |
Jak prawidłowo podłączyć falownik i uniknąć kosztownych błędów
W artykule omówiliśmy kluczowe aspekty podłączania falownika, zwracając szczególną uwagę na unikanie typowych błędów. Przedstawiliśmy, jak ważne jest prawidłowe podłączenie przewodów DC i AC, a także dostosowanie parametrów pracy urządzenia. Nieprawidłowe ustawienia mogą prowadzić do awarii lub zmniejszenia wydajności systemu, dlatego zawsze warto korzystać z instrukcji producenta.
Podkreśliliśmy również znaczenie przestrzegania lokalnych przepisów i norm podczas podłączania falownika do sieci elektrycznej. Wskazaliśmy, że praca z instalacją elektryczną wymaga precyzji i doświadczenia, dlatego w wielu przypadkach warto skorzystać z pomocy wykwalifikowanego elektryka. Przykłady podłączenia falownika do różnych urządzeń, takich jak silniki elektryczne czy systemy fotowoltaiczne, pokazują, jak ważne jest dopasowanie urządzenia do konkretnych potrzeb.
Ostatecznie, regularne testowanie i monitorowanie pracy falownika to klucz do długotrwałej i bezawaryjnej eksploatacji. Dzięki odpowiedniemu przygotowaniu i przestrzeganiu zasad można uniknąć kosztownych błędów i cieszyć się sprawnie działającym systemem.
