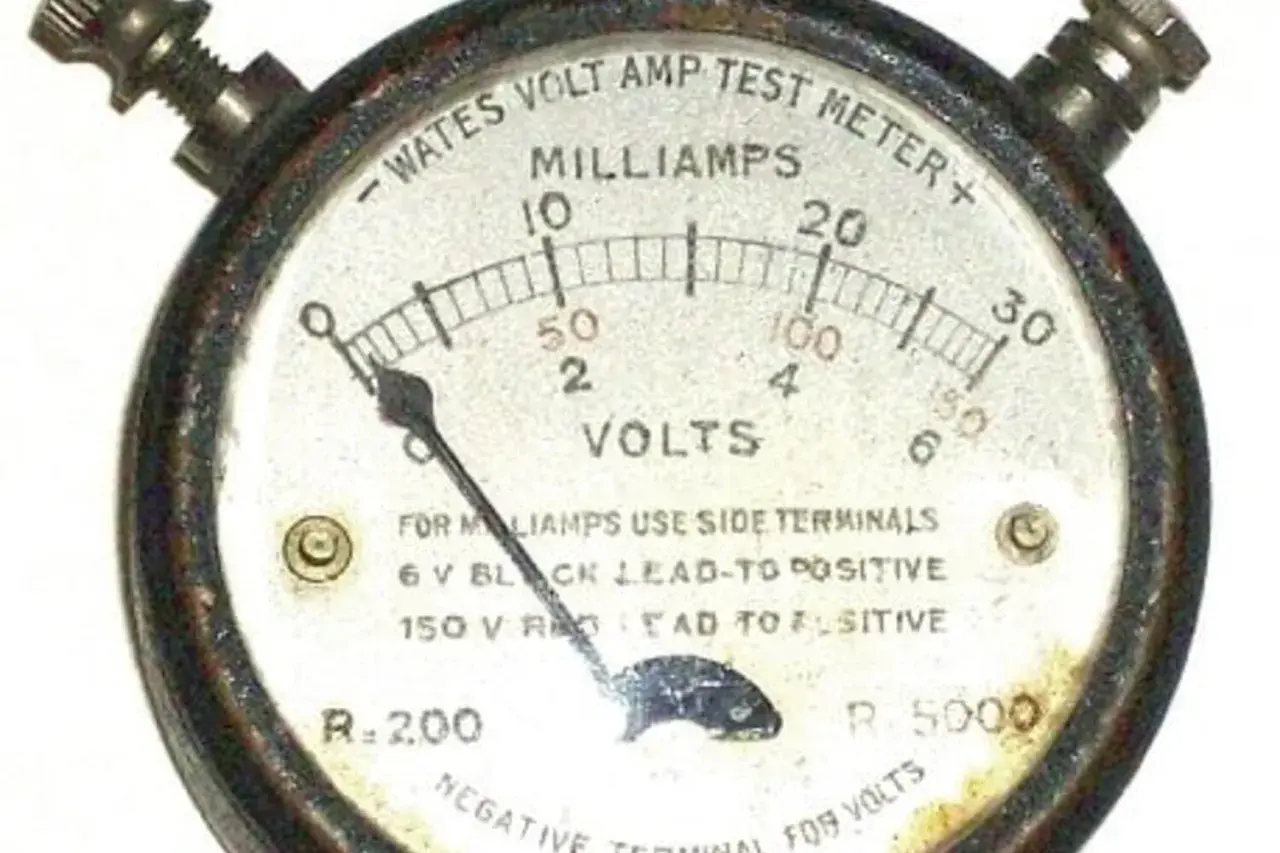

Galwanometr przydaje się tam, gdzie trzeba zauważyć naprawdę mały prąd, a nie tylko odczytać „jakieś” wskazanie. W tym tekście pokazuję, jak działa ten czuły miernik, kiedy ma sens w praktyce, czym różni się od amperomierza i multimetru oraz jak nie uszkodzić go przy pierwszym podłączeniu. Dorzucam też wskazówki wyboru, bo w warsztacie i laboratorium liczą się inne cechy niż w zwykłej domowej rozdzielni.
Najważniejsze rzeczy do zapamiętania o czułym mierniku
- To przyrząd do wykrywania bardzo małych prądów, zwykle tam, gdzie zwykły miernik jest zbyt mało czuły.
- Najczęściej pracuje na zasadzie ruchomej cewki w polu magnesu, więc reaguje na zmianę natężenia odchyleniem wskazówki.
- Najlepiej sprawdza się w układach laboratoryjnych, mostkach pomiarowych i przy testach małosygnałowych.
- Nie jest narzędziem do przypadkowego podłączania w instalacji domowej, bo łatwo go przeciążyć.
- Do codziennych napraw elektrycznych multimetr zwykle będzie wygodniejszy, ale przy bardzo małych zmianach wskazówka nadal wygrywa czytelnością.
Jak działa galwanometr i skąd bierze się jego czułość
W środku jest lekka cewka zawieszona w polu magnesu trwałego. Gdy płynie przez nią prąd, powstaje moment siły i wskazówka odchyla się proporcjonalnie do natężenia. To właśnie dlatego taki miernik potrafi wychwycić zmiany rzędu mikroamperów, ale jednocześnie nie lubi przeciążeń.
Ja zwracam uwagę na trzy rzeczy: delikatne zawieszenie, odpowiednio silne pole magnetyczne i tłumienie drgań. Bez nich wskazówka nie zatrzyma się stabilnie, tylko zacznie „pływać”, a odczyt straci sens. W dobrze zbudowanym egzemplarzu wychylenie jest powtarzalne, więc można go używać nie tylko do samego wykrycia prądu, ale też do porównywania małych zmian sygnału.
W praktyce to urządzenie działa trochę jak bardzo wrażliwy wskaźnik równowagi: pokazuje, czy prąd już płynie, w którą stronę płynie i jak zmienia się jego wartość. Gdy rozumie się tę prostą zasadę, łatwiej ocenić, jakie odmiany są naprawdę użyteczne.
Jakie odmiany spotyka się najczęściej
Nie każdy model wygląda tak samo i nie każdy nadaje się do tego samego zadania. Właśnie tu najłatwiej o pomyłkę, bo czułość, szybkość reakcji i sposób odczytu potrafią się wyraźnie różnić.
Miernik ruchomej cewki
To klasyczna konstrukcja, spotykana najczęściej w analogowych wskaźnikach. Jej siłą jest prosty odczyt i dobra czułość na prąd stały. W warsztacie elektronicznym jest użyteczna wtedy, gdy chcę widzieć nie tylko wartość, ale też trend: czy sygnał rośnie, stabilizuje się, czy znika.
Wersja lustrzana
W tej odmianie skala i wskazanie są odczytywane z odbicia światła w małym lusterku, co zmniejsza błąd paralaksy, czyli zafałszowanie odczytu przez patrzenie pod złym kątem. To rozwiązanie ma sens tam, gdzie liczy się precyzja i drobne różnice, a nie odporność na warunki terenowe.
Odmiana balistyczna
Ten typ służy do krótkich impulsów i pomiaru ładunku, a nie do zwykłego ciągłego wskazania. Jest ważny w laboratorium, bo pokazuje, że nie wszystkie wersje tego narzędzia pracują „na co dzień” w ten sam sposób.
Przeczytaj również: Miernik wilgotności gleby: Jak działa i dlaczego jest niezbędny
Wersje do sygnałów przemiennych
W klasycznej konstrukcji dominuje prąd stały, ale istnieją rozwiązania dostosowane do przebiegów przemiennych. Zwykle są bardziej złożone i rzadziej trafiają do prostych zastosowań hobbystycznych, więc do warsztatu amatorskiego nie są pierwszym wyborem.
Gdy już wiadomo, jakie są odmiany, warto zobaczyć, gdzie ten typ pomiaru naprawdę daje przewagę.
Gdzie ten miernik daje przewagę, a gdzie lepiej sięgnąć po coś innego
W praktyce najbardziej lubię go wtedy, gdy sygnał jest mały, zmienny i trzeba go obserwować w czasie rzeczywistym. Wtedy wskazówka mówi więcej niż cyfry przeskakujące między kolejnymi wartościami.
- Mostki pomiarowe i układy równowagi - przy zerowaniu mostka Wheatstone’a nawet niewielkie wychylenie mówi, że układ nie jest jeszcze zbalansowany. To bardzo wygodne w pomiarach rezystancji i czujnikach oporowych.
- Czujniki generujące słaby sygnał - fotodiody, elementy tensometryczne czy układy testowe często dają prąd tak mały, że zwykły wskaźnik „gubi” zmianę, a czuły miernik jeszcze ją pokazuje.
- Diagnostyka upływów i nieszczelności - przy szukaniu nietypowego poboru prądu łatwiej zauważyć, że coś „ucieka”, niż od razu podać dokładną wartość.
- Prace edukacyjne i laboratoryjne - tu liczy się obserwacja zjawiska, a nie tylko wynik końcowy. Uczeń lub początkujący elektronik szybciej rozumie zależność między prądem a wychyleniem wskazówki.
Nie traktuję go jednak jako narzędzia pierwszego wyboru do instalacji domowej. Przy 230 V i większych prądach bezpieczniej i rozsądniej sięgnąć po multimetr, miernik cęgowy albo inne narzędzie dobrane do zadania. Ten czuły wskaźnik wygrywa tam, gdzie sygnał jest delikatny, a nie tam, gdzie liczy się uniwersalność.
To prowadzi prosto do porównania z bardziej znanymi miernikami, bo właśnie tam najczęściej rodzą się nieporozumienia.
Czym różni się od amperomierza i multimetru
Najprościej mówiąc, to narzędzie wyspecjalizowane, a nie uniwersalne. Właśnie dlatego bywa mylone z innymi przyrządami pomiarowymi, choć ich zadania i ograniczenia nie są identyczne.
| Narzędzie | Najlepiej sprawdza się przy | Plus | Ograniczenie |
|---|---|---|---|
| Miernik ruchomej cewki | Bardzo małych prądach i obserwacji zmian sygnału | Duża czułość i czytelna wskazówka | Łatwo go przeciążyć, zwykle nie jest uniwersalny |
| Amperomierz analogowy | Pomiarze prądu w szerszym zakresie | Prostszy odczyt niż w cyfrze przy zmiennym sygnale | Mniej czuły przy mikrosygnałach, wymaga właściwego włączenia w obwód |
| Multimetr cyfrowy | Codziennej diagnostyce i pomiarach wielu wielkości | Wszechstronność i wygoda | Przy bardzo małych zmianach wskazanie bywa mniej intuicyjne |
| Miernik cęgowy | Prądach większych, bez rozcinania obwodu | Szybki i bezpieczny w instalacjach | Nie nadaje się do bardzo małych prądów |
Najważniejsza różnica polega na tym, że amperomierz zwykle korzysta z bocznika, czyli rezystora, który pozwala ominąć większość prądu, a sam wskaźnik mierzy tylko małą część sygnału. Dzięki temu zakres rośnie, ale rośnie też liczba kompromisów. Multimetr cyfrowy z kolei daje więcej funkcji, lecz przy pracy na granicy czułości często mniej wyraźnie pokazuje drobne wahania niż dobra wskazówka analogowa.
Jeśli mam wybrać jednym zdaniem: do codziennych napraw wygodniejszy jest multimetr, a do obserwacji drobnych zmian w układzie pomiarowym lepszy bywa czuły wskaźnik analogowy. Dalej pokażę, jak z niego korzystać, żeby nie zniszczyć go pierwszym impulsem.
Jak używać go bez błędów i przeciążenia
Przy pomiarze małych prądów nie ma miejsca na improwizację. Wystarczy jeden zły ruch, żeby wskazówka wyszła poza zakres albo cały odczyt stał się bezwartościowy.
- Ustal rodzaj sygnału. Klasyczny układ najlepiej czuje się przy prądzie stałym. Jeśli pracujesz z przebiegiem przemiennym, sprawdź, czy masz wersję do takiego zastosowania.
- Zaczynaj od bezpiecznego zakresu. Gdy nie znasz wartości prądu, najpierw wybierz większy zakres lub zastosuj ograniczenie prądu, a dopiero potem schodź niżej.
- Włącz przyrząd szeregowo. To nie jest woltomierz. Błędne podłączenie równoległe potrafi od razu przeciążyć mechanizm.
- Sprawdź polaryzację. Przy prądzie stałym odwrócenie biegunów zmienia kierunek wychylenia, więc wynik łatwo odczytać odwrotnie.
- Nie dopuszczaj do pełnego wychylenia bez potrzeby. Krótki test zwykle wystarczy; długie trzymanie wysokiego sygnału nie poprawia dokładności, a zwiększa ryzyko uszkodzenia.
- Wyzeruj wskazanie przed odczytem. Jeśli mechanika jest rozjechana, nawet dobra skala nie pomoże.
Najczęstszy błąd, jaki widzę, jest zaskakująco prosty: ktoś traktuje ten miernik jak zwykły miernik uniwersalny i podłącza go tam, gdzie trzeba najpierw ograniczyć prąd. W małosygnałowych układach bezpieczeństwo mechanizmu jest ważniejsze niż jedno szybkie wskazanie. Gdy już opanujesz sposób pracy, zostaje jeszcze kwestia wyboru konkretnego egzemplarza.
Na co patrzeć przy wyborze do warsztatu albo laboratorium
W praktyce zwracam uwagę na kilka parametrów naraz, bo sam wysoki zakres czułości nie wystarczy. Przyrząd ma jeszcze nie obciążać układu, być czytelny i znosić normalne użytkowanie przy stole roboczym.
Dobrym punktem odniesienia jest pełne wychylenie w okolicach 10 µA, 50 µA, 100 µA albo 1 mA, zależnie od zastosowania. Im mniejszy prąd potrzebny do wychylenia, tym większa czułość, ale też większa wrażliwość na błędy i przeciążenie.
- Czułość - im mniejszy prąd pełnego wychylenia, tym łatwiej wykryć drobny sygnał.
- Rezystancja wewnętrzna - zbyt duży spadek napięcia będzie zakłócał badany układ, więc warto sprawdzić, jak bardzo przyrząd ingeruje w pomiar.
- Skala i odczyt - przy pracy z bardzo małymi zmianami ważna jest dobra czytelność, a w modelach lustrzanych także ograniczenie błędu paralaksy.
- Zabezpieczenie przed przeciążeniem - w warsztacie amatorskim to nie detal, tylko realna oszczędność nerwów.
- Stan mechaniki - wskazówka ma wracać do zera gładko, bez zacięć i drgań.
Jeśli wybierasz sprzęt z drugiej ręki, sprawdź go najpierw na bardzo małym sygnale i zobacz, czy skala nie ma luzów, a wskazówka reaguje powtarzalnie. W starych egzemplarzach często nie psuje się sama idea pomiaru, tylko zawieszenie, zerowanie albo tłumienie. To drobiazgi, ale w czułym mierniku decydują o tym, czy wynik ma jakąkolwiek wartość.
Co warto zapamiętać, gdy mierzy się naprawdę małe prądy
Jeśli miałbym zostawić jedną praktyczną myśl, to taką: ten przyrząd nie jest najbardziej uniwersalny, ale świetnie pokazuje, że mały sygnał też może nieść dużo informacji. Właśnie dlatego w laboratorium, przy czujnikach i przy balansowaniu mostków nadal ma sens, nawet jeśli w codziennej elektryce częściej wygrywa multimetr.
- Do bardzo małych prądów liczy się czułość, nie liczba funkcji.
- Do szybkiej diagnostyki przydaje się czytelna wskazówka, bo wahania widać od razu.
- Do pracy przy instalacjach domowych lepiej wybierać narzędzia o większej odporności i szerszym zakresie.
Gdy patrzę na ten typ pomiaru z perspektywy warsztatu, widzę jedno: to narzędzie dla tych sytuacji, w których precyzja zaczyna się tam, gdzie większość mierników jeszcze milczy. Jeśli więc pracujesz z delikatnymi układami, warto znać jego możliwości, ale jeszcze bardziej warto znać jego granice.
