System BMS decyduje o tym, czy pakiet akumulatorowy pracuje bezpiecznie, równo i bez niepotrzebnych strat energii. W tym artykule pokazuję, co taki układ robi, jak chroni ogniwa, na co patrzeć przy wyborze i jakie błędy najczęściej skracają żywotność baterii. To temat ważny zarówno przy e-bike’u, narzędziach akumulatorowych, jak i w domowych projektach związanych z energią.
Najważniejsze decyzje przy BMS decydują o bezpieczeństwie i żywotności pakietu
- BMS pilnuje napięcia, temperatury i prądu, a przy błędzie odcina ładowanie lub rozładowanie.
- W większych pakietach liczy się też zliczanie ładunku, czyli dokładniejsze szacowanie stanu naładowania i zużycia ogniw.
- Najczęstszy błąd to dobór układu do złej chemii albo zbyt małego prądu pracy.
- Balansowanie ogniw poprawia równość pakietu, ale nie każdy wariant robi to tak samo skutecznie.
- W e-bike’ach, magazynach energii i narzędziach akumulatorowych BMS wpływa nie tylko na bezpieczeństwo, ale też na realną pojemność użyteczną.
Jak działa układ BMS w pakiecie akumulatorowym

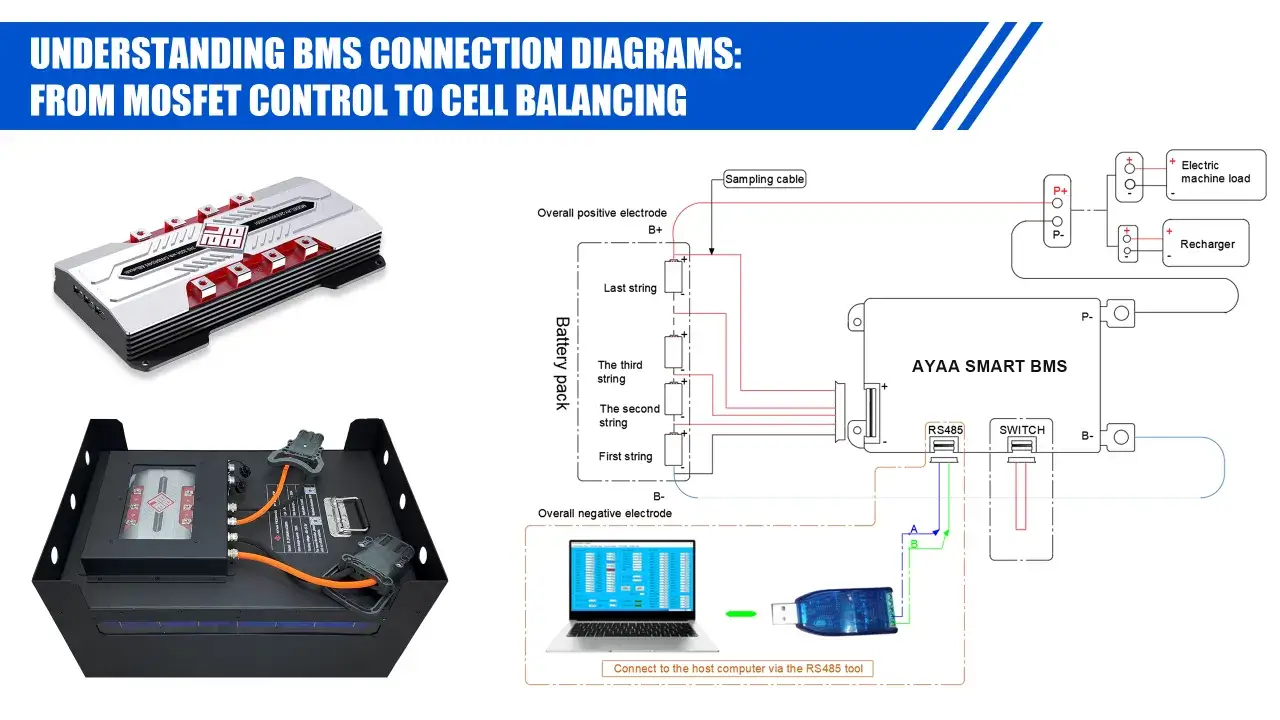

Układ BMS nie jest jedną „inteligentną płytką”, tylko zestawem funkcji, które pilnują baterii w czasie ładowania i rozładowania. Mierzy napięcie poszczególnych sekcji, temperaturę i prąd, a potem decyduje, czy pakiet może dalej pracować, czy trzeba go odciąć. W większych konstrukcjach dochodzi jeszcze zliczanie ładunku, dzięki czemu da się sensowniej ocenić stan naładowania i zużycie ogniw.
Co mierzy na bieżąco
Najważniejsze są trzy rzeczy: napięcie, prąd i temperatura. W praktyce prąd często mierzy się przez shunt, czyli rezystor pomiarowy w szeregu z pakietem; TI podaje, że w typowych projektach taki rezystor ma rząd 1 mΩ lub mniej, a w systemach dużoprądowych nawet poniżej 100 µΩ. Przy tak małych spadkach napięcia sygnał może mieć mniej niż 50 mV, dlatego jakość pomiaru robi ogromną różnicę.
Co robi przy niebezpiecznym stanie
Gdy układ wykryje przeładowanie, zbyt głębokie rozładowanie, przeciążenie, zwarcie albo przegrzanie, uruchamia odcięcie ładowania lub obciążenia. To właśnie ta część odróżnia prostą płytkę ochronną od sensownego układu zarządzania baterią: nie chodzi tylko o „wyłączenie”, ale o szybką reakcję zanim ogniwo zacznie się degradować. Texas Instruments opisuje, że typowy BMS łączy monitor ogniw, balansowanie i komunikację z kontrolerem systemu, żeby odczyty były zsynchronizowane i nadawały się do obliczania stanu baterii.
Przeczytaj również: Ile kWh na dom jednorodzinny? Sprawdź, jak obniżyć rachunki za prąd
Dlaczego zliczanie ładunku ma znaczenie
Sam odczyt napięcia nie mówi wszystkiego, bo stan naładowania zależy też od obciążenia i temperatury. Dlatego w lepszych układach stosuje się coulomb counting, czyli zliczanie ładunku wpływającego do baterii i wypływającego z niej. To nie jest marketingowy dodatek. W praktyce właśnie dzięki temu łatwiej oszacować SoC, czyli stan naładowania, i SoH, czyli stan zużycia ogniw.
Gdy rozumiesz już, co układ mierzy i przed czym chroni, można przejść do rzeczy najważniejszej z punktu widzenia zakupu: jak dobrać go do konkretnego pakietu.
Jak dobrać układ do chemii, liczby ogniw i prądu pracy
Najpierw sprawdzam chemię ogniw, potem liczbę sekcji szeregowych, a dopiero na końcu dodatki typu aplikacja czy magistrala komunikacyjna. To ważne, bo układ dobrany „prawie dobrze” zwykle kończy się źle: albo odcina za wcześnie, albo nie chroni wtedy, kiedy powinien. Praktyczna wskazówka jest prosta: pakiet 4S2P oznacza cztery sekcje szeregowe, a nie osiem osobnych cel.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Chemia ogniw | Sprawdź, czy układ obsługuje Li-ion, LiFePO4 albo Li-poly i czy ma właściwe progi napięć. | Zły profil ładowania lub odcięcia szybko niszczy ogniwa. |
| Liczba sekcji S | Dobierz układ do liczby ogniw w szeregu. W praktyce spotyka się rozwiązania od 1S do 16S, a w prostych projektach często 2S-5S lub 3S-16S. | Układ musi „widzieć” każdą sekcję, inaczej nie oceni pakietu poprawnie. |
| Prąd ciągły i chwilowy | Policz realne obciążenie. Pakiet 48 V / 500 W to około 10 A, a 48 V / 1 kW to około 21 A. Daj zapas co najmniej 20%. | Za mały margines kończy się grzaniem i częstym odcięciem. |
| Temperatura | Sprawdź liczbę i umiejscowienie czujników oraz reakcję na przegrzanie. | Wysoka temperatura przyspiesza starzenie i może uruchomić zabezpieczenie zbyt późno, jeśli pomiar jest źle poprowadzony. |
| Komunikacja | Jeżeli pakiet ma współpracować z falownikiem, sterownikiem lub aplikacją, sprawdź CAN, SMBus, SPI albo UART. | Bez komunikacji trudniej diagnozować błędy i monitorować stan baterii. |
Ja przy doborze patrzę też na prostą rzecz, o której łatwo zapomnieć: w pakiecie z ogniwami równoległymi BMS nie „widzi” każdej pojedynczej celi z osobna, tylko grupy połączone szeregowo. To oznacza, że w projekcie 4S2P układ kontroluje cztery sekcje, ale stan tych dwóch równoległych ogniw w każdej sekcji i tak zależy od jakości samych cel. Sam wybór BMS-a nie naprawi słabego zestawu akumulatorów.
Kiedy rozumiesz już dobór pod chemię i prąd, trzeba przyjrzeć się temu, co w praktyce najbardziej wpływa na użyteczność pakietu, czyli balansowaniu ogniw.
Balansowanie ogniw decyduje o tym, ile energii naprawdę wykorzystasz
Gdy ogniwa zaczynają się rozjeżdżać, nawet dobry pakiet traci część użytecznej pojemności. Dlatego balansowanie traktuję jako zabezpieczenie codziennej pracy, a nie kosmetykę. Pasywne wyrównuje różnice kosztem energii rozpraszanej na rezystorze upustowym, aktywne przenosi ładunek między sekcjami i dzięki temu mniej grzeje układ. Analog Devices zwraca uwagę, że aktywne balansowanie może skrócić ładowanie i ograniczyć wydzielanie ciepła, bo nie opiera się wyłącznie na stratnym rozładowaniu nadmiaru energii.
| Cecha | Balansowanie pasywne | Balansowanie aktywne |
|---|---|---|
| Zasada działania | Rozprasza nadmiar energii na rezystorze upustowym. | Przenosi energię między sekcjami pakietu. |
| Złożoność | Niższa, prostsza i tańsza w implementacji. | Wyższa, bo wymaga bardziej rozbudowanej elektroniki. |
| Wydzielanie ciepła | Większe, bo nadmiar energii zamienia się w ciepło. | Mniejsze, bo energia nie jest bezpowrotnie tracona. |
| Wpływ na czas pracy | Pomaga w wyrównaniu pakietu, ale nie zwiększa realnie wykorzystania energii. | Może zwiększyć użyteczną pojemność pakietu i skrócić czas ładowania. |
| Najlepsze zastosowanie | Małe i średnie pakiety, gdzie prostota ma większe znaczenie niż maksymalna efektywność. | Większe pakiety, systemy cykliczne i projekty, w których liczy się sprawność oraz mniejsze nagrzewanie. |
W prostych projektach DIY pasywne balansowanie zwykle wystarcza i ma sens. Jeśli jednak pakiet ma duży koszt, pracuje często i ma oddawać energię regularnie, aktywne zaczyna być bardziej racjonalnym wyborem. Najważniejsze jest to, żeby nie kupować układu „z balansowaniem” tylko z nazwy, bo różnica między tymi rozwiązaniami jest bardzo odczuwalna.
Balansowanie pomaga, ale nie naprawi źle złożonego pakietu. Dlatego kolejny krok to wyłapanie błędów, które najczęściej skracają życie baterii już na etapie projektu.
Najczęstsze błędy, które skracają życie pakietu
W praktyce najwięcej problemów widzę nie w samym układzie, ale w sposobie jego dobrania i podłączenia. BMS może chronić bardzo dobrze, ale tylko wtedy, gdy ma poprawne założenia projektowe i sensowny montaż. Oto błędy, które wracają najczęściej:
- Dobór do złej chemii ogniw. Układ zaprojektowany pod jedną chemię nie zawsze pasuje do drugiej, nawet jeśli napięcia są podobne.
- Za mały prąd pracy. Jeśli realne obciążenie jest wyższe niż możliwości BMS-a, układ będzie się odcinał albo niepotrzebnie grzał.
- Brak czujników temperatury w newralgicznym miejscu. Czujnik przy chłodnej obudowie nie wykryje problemu tam, gdzie faktycznie robi się gorąco.
- Łączenie starych i nowych ogniw. BMS nie wyrówna cudownie pakietu, w którym jedna część jest wyraźnie słabsza od reszty.
- Źle poprowadzone przewody pomiarowe. Zbyt długie, luźne albo pomylone przewody sense potrafią zaniżyć dokładność i wywołać fałszywe błędy.
- Traktowanie BMS-a jak ładowarki. To dwa różne elementy: jeden chroni i nadzoruje pakiet, drugi prowadzi proces ładowania zgodnie z profilem chemii.
Jeśli te punkty są dopięte, pakiet zaczyna pracować przewidywalnie. I wtedy naprawdę widać różnicę między zwykłą ochroną a dobrze zaprojektowanym układem do konkretnego zastosowania.
Gdzie ten układ daje największą różnicę w domu i warsztacie
W domowych i warsztatowych projektach najczęściej spotykam cztery scenariusze: rower elektryczny, narzędzia akumulatorowe, magazyn energii oraz zasilanie awaryjne. W każdym z nich układ zarządzania baterią rozwiązuje trochę inny problem, ale cel pozostaje ten sam: bezpiecznie wykorzystać energię bez nadmiernego zużycia ogniw.| Zastosowanie | Co BMS musi ogarniać | Na co zwrócić uwagę |
|---|---|---|
| Rower elektryczny i hulajnoga | Duże piki prądu, wstrząsy, wibracje i częste ładowanie. | Ważne są solidne połączenia, sensowny zapas prądowy i sprawne balansowanie. |
| Narzędzia akumulatorowe | Szybkie zmiany obciążenia i podwyższona temperatura przy intensywnej pracy. | Układ musi reagować szybko, ale nie może odcinać pakietu zbyt nerwowo. |
| Magazyn energii 24 V lub 48 V | Długi czas spoczynku, kontrola SoC i niskie zużycie własne. | Liczy się dokładniejszy pomiar i mały pobór prądu przez sam BMS. |
| Większy UPS lub magazyn wysokiego napięcia | Synchronizacja pomiarów, izolacja i współpraca z falownikiem lub sterownikiem. | Przy pakietach rzędu 400 V mówimy w przybliżeniu o około 100 ogniwach połączonych szeregowo, więc jakość monitoringu ma krytyczne znaczenie. |
Właśnie w takich projektach widać, że BMS nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który realnie decyduje o wygodzie użytkowania i bezpieczeństwie. W samochodach i dużych systemach energetycznych dochodzą jeszcze wymagania funkcjonalne i diagnostyczne, ale nawet w prostszym domowym pakiecie warto myśleć o układzie jak o części całego systemu, a nie o pojedynczym module z aukcji.
Zanim pierwszy raz podłączę pakiet do ładowarki, sprawdzam jeszcze kilka rzeczy, które oszczędzają czas i nerwy później.
Co sprawdziłbym przed pierwszym ładowaniem pakietu
- Czy chemia ogniw zgadza się z parametrami układu. To fundament, bez którego reszta ustawień nie ma sensu.
- Czy liczba sekcji szeregowych jest poprawna. 3S, 4S, 10S czy 16S to nie drobiazg, tylko warunek działania całego nadzoru.
- Czy prąd ciągły i chwilowy mają zapas. Ja celuję w margines co najmniej 20%, a przy cięższej pracy nawet więcej.
- Czy czujniki temperatury dotykają miejsc, które faktycznie się nagrzewają. Bez tego zabezpieczenie temperaturowe działa tylko na papierze.
- Czy przewody pomiarowe są krótkie, opisane i poprawnie podłączone. W BMS-ie błędne połączenie sense potrafi uszkodzić układ albo od razu wywołać alarm.
- Czy balansowanie działa przed oddaniem pakietu do pracy. Lepiej wykryć problem na stole niż po pierwszych cyklach.
- Czy ładowarka ma właściwy profil dla danej chemii. BMS chroni pakiet, ale nie zastępuje poprawnego ładowania.
Jeżeli mam zostawić jedną regułę, to tę, że układ BMS wybiera się pod konkretny pakiet, a nie pod opis z aukcji. Dobrze dobrany i poprawnie podłączony potrafi wyraźnie wydłużyć życie ogniw, poprawić bezpieczeństwo i zwiększyć użyteczną energię, którą naprawdę da się z baterii odzyskać.
